SPIS TREŚCI

• Krok 1: Instalacja inteligentnego licznika
• Krok 2: Podłączenie licznika i ładowarki
• Krok 3: Konfiguracja

System dynamicznego zarządzania obciążeniem (DLM) dla pojedynczej ładowarki Morek DC został zaprojektowany w celu optymalizacji zużycia energii i zapobiegania przeciążeniu połączenia sieciowego. Oto przewodnik krok po kroku dotyczący instalacji i konfiguracji systemu DLM:

Zasada działania

- Inteligentny licznik i przekładniki prądowe powinny być zainstalowane przed podłączeniem stacji ładowania DC w celu pomiaru mocy pobieranej przez ładowarkę i inne obciążenia w lokalizacji.

- Ładowarka odbiera w czasie rzeczywistym dane o obciążeniu sieci poprzez połączenie RS485 Modbus RTU i może zmniejszyć moc ładowania, jeśli istnieje ryzyko przeciążenia sieci.

Krok 1: Instalacja inteligentnego licznika

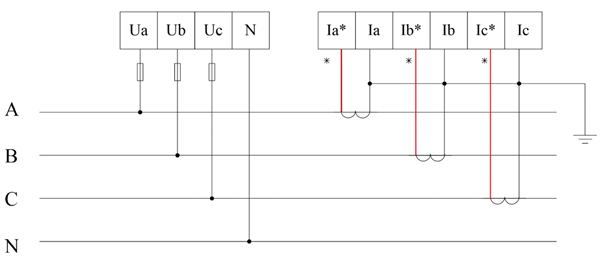

- Postępuj zgodnie ze schematem połączeń, upewniając się, że zawiera on napięcia każdej fazy i przewodu neutralnego.

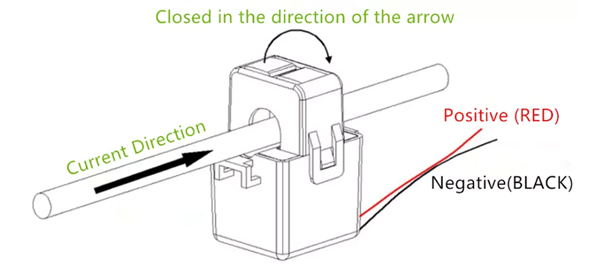

- Przekładniki prądowe należy ustawić prawidłowo, aby dopasować je do kierunku przepływu prądu podczas ładowania.

Krok 2: Podłączenie licznika i ładowarki

- Poprowadź kabel komunikacyjny od inteligentnego licznika do ładowarki za pomocą kabla STP/UTP.

- Zlokalizuj centralną jednostkę sterującą w ładowarce DC

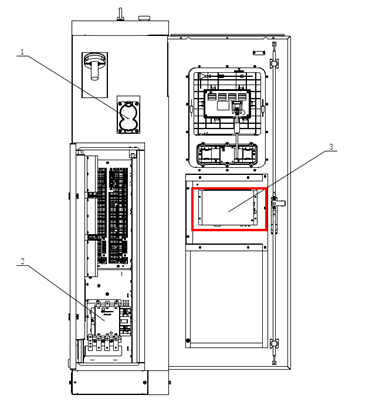

Dla modelu 30 kW:

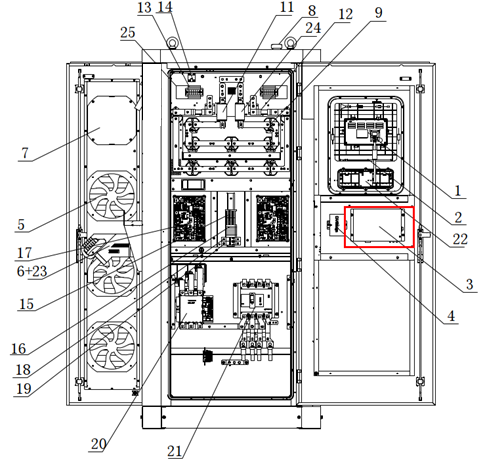

Dla modelu 60 kW:

Dla modeli 120/180 kW:

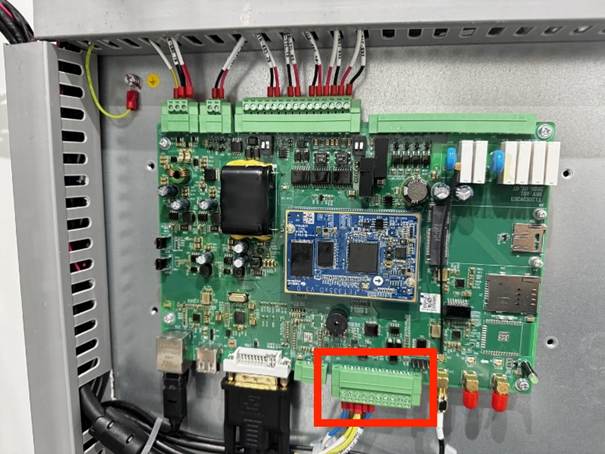

- Zlokalizuj odpowiednie zaciski na centralnej jednostce sterującej.

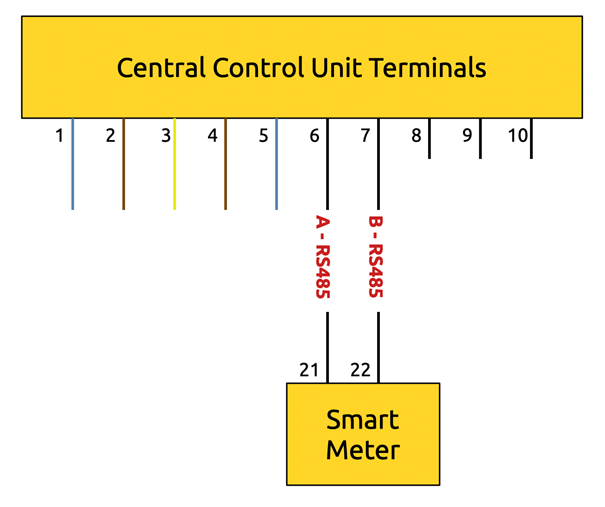

- Podłącz odpowiednie przewody A i B z licznika do ładowarki.

Krok 3: Konfiguracja

Użyj kabla Ethernet, aby połączyć port Ethernet komputera z portem Ethernet routera ładowarki. Aby uzyskać więcej informacji, zapoznaj się z przewodnikiem konfiguracji nowego interfejsu użytkownika stacji ładowania DC..

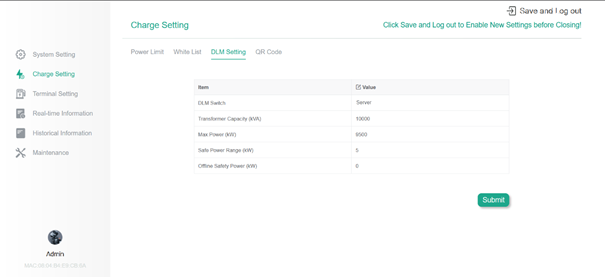

- Przejdź do „Ustawienia ładowania” -> „Ustawienia DLM” i skonfiguruj „Przełącznik DLM” na „Serwer”, wprowadzając niezbędne parametry. Zapisz ustawienia po zakończeniu konfiguracji.

Postępując zgodnie z tymi krokami, można z powodzeniem zainstalować i skonfigurować system dynamicznego zarządzania obciążeniem dla pojedynczej stacji ładowania Morek DC, zapewniając efektywne wykorzystanie energii i zapobiegając przeciążeniu połączenia sieciowego. Aby uzyskać dalszą pomoc, zapoznaj się z instrukcją obsługi lub skontaktuj się z naszym zespołem obsługi klienta.
