Yhden Morek DC -laturin dynaaminen kuormanhallintajärjestelmä (DLM) on suunniteltu optimoimaan virrankäyttöä ja estämään verkkoliitännän ylikuormittuminen. Tässä on vaiheittainen opas DLM-järjestelmän asentamiseen ja konfigurointiin:

Toimintaperiaate

- Älymittari ja virtamuuntajat olisi asennettava DC-laturin liitännän yläpuolelle, jotta voidaan mitata laturin ja muiden paikan päällä olevien kuormien ottama teho.

- Laturi vastaanottaa reaaliaikaisen verkkoyhteyden kuormituksen RS485 Modbus RTU - yhteyden kautta ja voi vähentää lataustehoa, jos verkkoyhteys saattaa ylikuormittua.

Vaihe 1: Älymittarin asennus

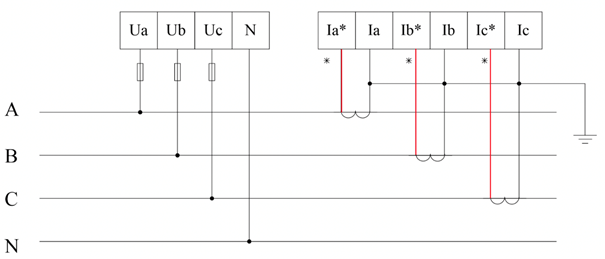

- Noudata kytkentäkaaviota ja varmista, että siinä on kunkin vaiheen ja nollajohtimen jännitteet.

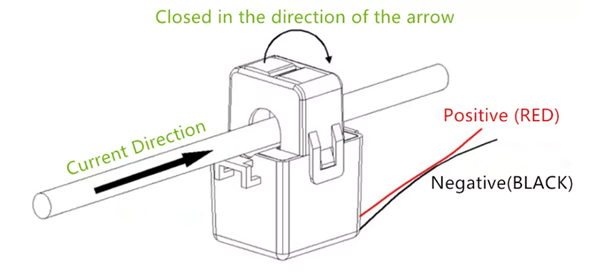

- Suuntaa virtamuuntajat oikein virran suunnan mukaan latauksen aikana.

Vaihe 2: Mittarin ja laturin liitäntä

- Vedä tietoliikennekaapeli älymittarista laturiin STP/UTP-kaapelilla.

- Paikanna keskusyksikkö DC-latauslaitteeseen

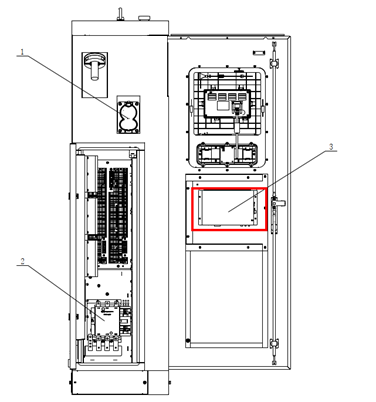

30 kW:n mallin osalta:

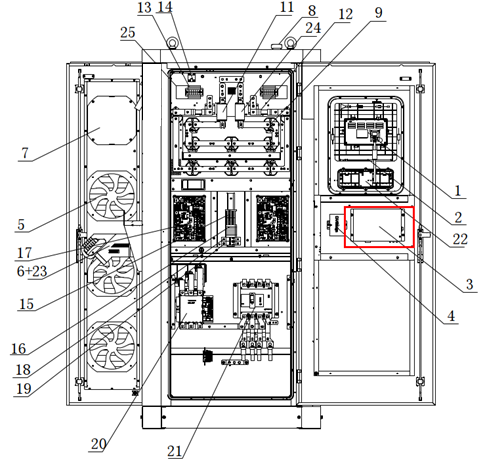

60 kW:n mallin osalta:

120/180 kW:n malleissa:

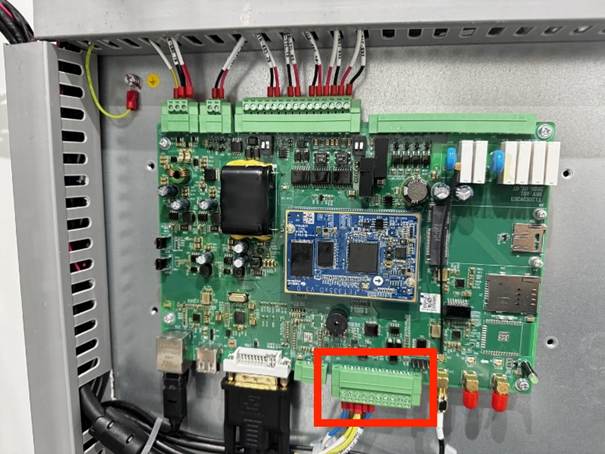

- Paikanna keskusohjausyksikön asiaankuuluvat liittimet.

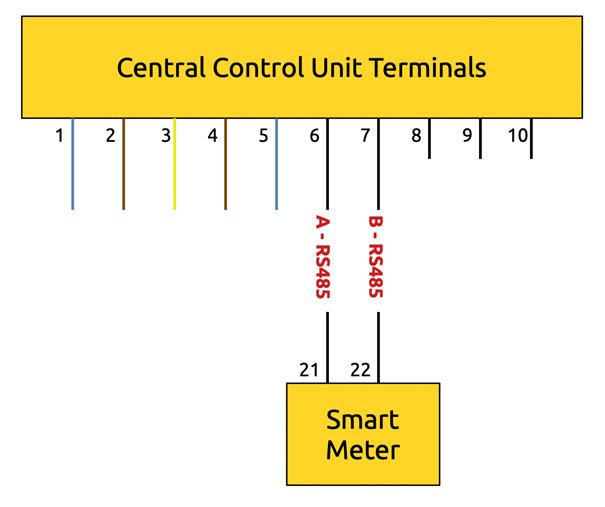

- Kytke mittarin vastaavat A- ja B-johtimet laturiin.

Vaihe 3: Konfiguraatio

- Liitä tietokoneen Ethernet-portti Ethernet-kaapelilla laturin reitittimen Ethernet-porttiin. Lisätietoja on DC-laturin UUDEN käyttöliittymän asennusoppaassa.

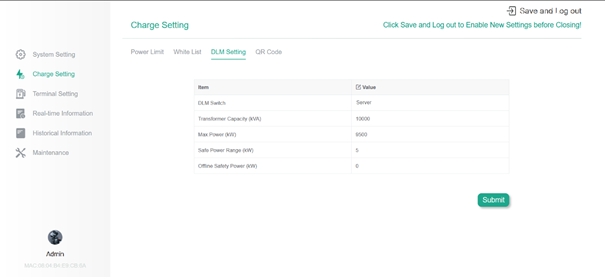

- Siirry kohtaan "Latausasetukset" -> "DLM-asetukset" ja määritä "DLM-kytkin" -asetukseksi "Palvelin" syöttämällä tarvittavat parametrit. Tallenna asetukset konfiguroinnin jälkeen.

Seuraamalla näitä ohjeita voit asentaa ja määrittää dynaamisen kuormanhallintajärjestelmän onnistuneesti yhdelle Morek DC -laturille, mikä takaa tehokkaan virrankäytön ja estää verkkoliitännän ylikuormittumisen. Lisätietoja saat käyttöoppaasta tai ottamalla yhteyttä asiakastukitiimiimme.
