Systém dynamického řízení zátěže (DLM) pro jednu nabíjecí stanici Morek DC je navržen tak, aby optimalizoval spotřebu energie a zabránil přetížení připojení k síti. Zde je podrobný průvodce instalací a konfigurací systému DLM:

Princip fungování

- Smart elektroměr a proudové transformátory by měly být instalovány před přípojkou nabíjecí stanice, aby se měřil výkon odebíraný nabíjecí stanicí a dalšími zátěžemi v dané lokalitě.

- Nabíjecí stanice přijímá informace o zatížení sítě v reálném čase prostřednictvím rozhraní RS485 Modbus RTU a v případě hrozícího přetížení sítě může snížit nabíjecí výkon.

Krok 1: Instalace Smart elektroměru

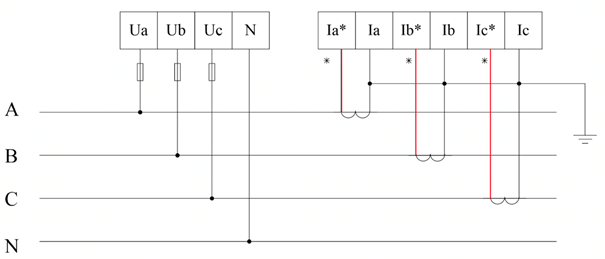

- Postupujte podle schématu zapojení a ujistěte se, že je napájeno napětím každé fáze a nulovým vodičem.

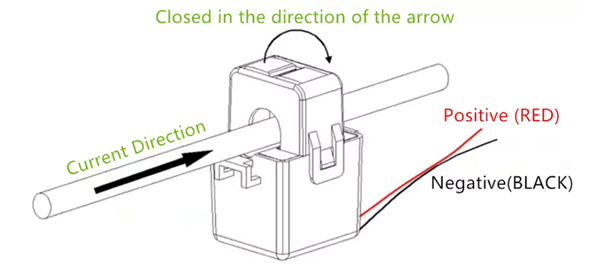

- Správně orientujte transformátory proudu tak, aby odpovídaly směru proudu při nabíjení.

Krok 2: Připojení elektroměru a nabíjecí stanice

- Komunikační kabel vedete od Smart elektroměru k nabíjecí stanici pomocí kabelu STP/UTP.

- Lokalizujte centrální řídicí jednotku v DC nabíjecí stanici

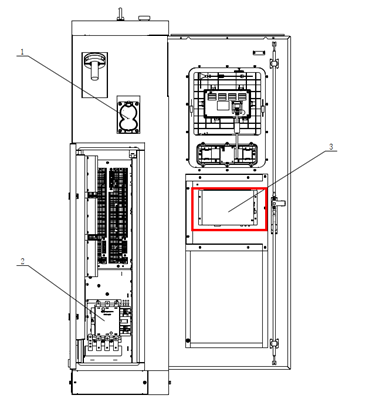

Pro model 30 kW:

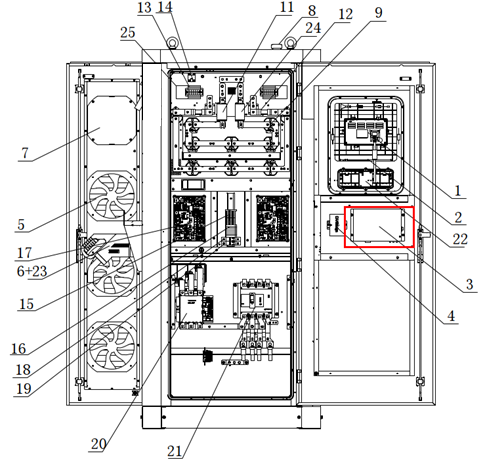

Pro model 60 kW:

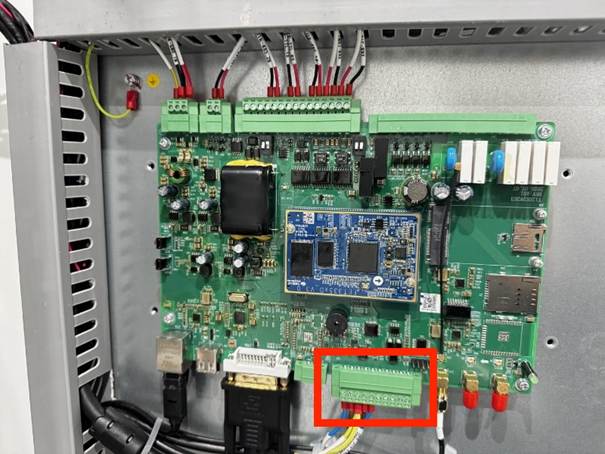

Pro modely 120/180 kW:

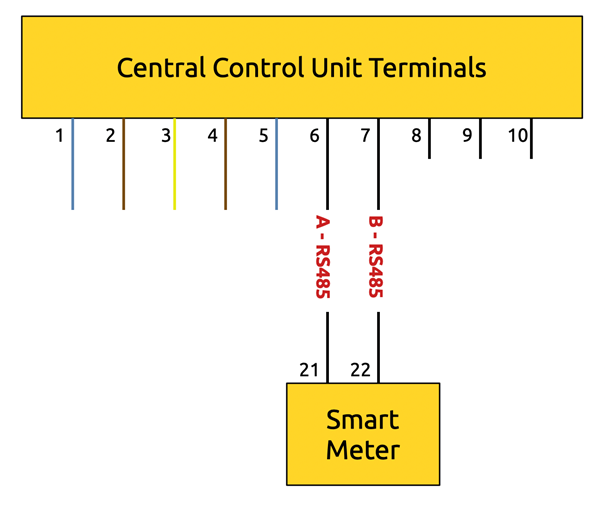

- Najděte příslušné svorky na centrální řídicí jednotce.

- Připojte odpovídající vodiče A a B z měřiče k nabíjecí stanici.

Krok 3: Konfigurace

- Pomocí ethernetového kabelu připojte ethernetový port počítače k ethernetovému portu routeru nabíječky. Další informace naleznete v Průvodci nastavením NOVÉHO uživatelského rozhraní nabíjecí stanice DC.

- Přejděte do sekce „Nastavení nabíjení“ -> „Nastavení DLM“ a nastavte „Přepínač DLM“ na „Server“ a zadejte potřebné parametry. Po konfiguraci uložte nastavení.

Postupováním podle těchto kroků můžete úspěšně nainstalovat a nakonfigurovat systém dynamického řízení zátěže pro jednu nabíjecí stanici Morek DC, čímž zajistíte efektivní využití energie a zabráníte přetížení připojení k síti. Další pomoc naleznete v uživatelské příručce nebo se obraťte na náš tým zákaznické podpory.
