(DLM) Řídicí jednotka dynamického řízení zátěže - instalační příručka

Upozornění na bezpečnost při instalaci

• Neinstalujte zařízení v místech se silnými vibracemi nebo elektromagnetickým rušením.
• Během instalace nikdy neprovádějte operace pod napětím. Instalace nebo demontáž kabelů pod napětím může způsobit oblouk nebo jiskření, což může vést k požáru nebo zranění osob.
• Před manipulací s napájecími kabely vždy odpojte zařízení a předřazené/odřazené spínače.
• Zabraňte vniknutí cizích předmětů do zařízení, protože mohou způsobit zkrat, poškození nebo zranění.
• Používejte izolované nářadí, které odpovídá místním zákonům a normám, abyste zabránili úrazu elektrickým proudem nebo zkratu.
• Ujistěte se, že všechny kabely splňují místní předpisy a jsou řádně izolovány.
• Před provedením elektrického připojení zkontrolujte, zda není zařízení poškozeno, aby nedošlo k úrazu elektrickým proudem nebo požáru.
• Pokud je napájecí kabel příliš krátký, vyměňte jej. Spoje nespojujte ani nepájejte.
• Zařízení zapněte až poté, co odborník ověří, že je instalace dokončena.

Důležité bezpečnostní upozornění:

Instalaci řídicí jednotky DLM musí provádět kvalifikovaný a autorizovaný elektrotechnický personál. Před instalací se ujistěte, že je předřazený spínač odpojen a všechny zdroje napájení jsou vypnuty.

Příprava na instalaci

Potřebné nástroje

• Šroubovák Philips
• Nástrčný klíč
• Kleště
• Krimpovací nástroj
• Nástroj pro síťové kabely

Požadavky na umístění

• Zajistěte, aby byla v oblasti kabeláže provedena odvodňovací opatření, která zabrání hromadění vody.
• Při montáži na stěnu by výška instalačních otvorů měla být větší než 1000 mm od země.
• Ujistěte se, že je kolem ovladače DLM dostatek místa:

Požadavky na napájení

• Vstup AC: 3*2,5 mm2 (měděný kabel)
• Elektroměr k DLM:  2*1,5 mm2 (komunikační kabel)
• Nabíjecí stanice k DLM: Ethernetový kabel

Požadavky na Elektrickou soustavu

• Řídicí jednotka DLM by měla být chráněna proudovým chráničem minimálně typu A se jmenovitým proudem 16 A.

Postup instalace

Instalace na stěnu

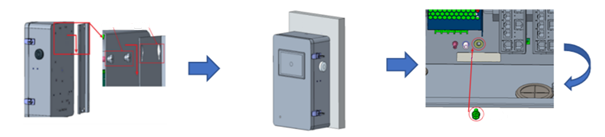

• Vyvrtejte otvory a upevněte montážní desku na stěnu.
• Zavěste řídicí jednotku DLM na montážní desku.

• Zajistěte jednotku šrouby a ujistěte se, že je pevně na svém místě.

Instalace na stožár (volitelně)

• Použijte betonový podstavec nebo přímou montáž na sloup.
• Zajistěte sloup pomocí šroubů a připevněte řídicí jednotku DLM.

Síťové připojení

• Použijte správnou průchodku k natažení síťových kabelů dovnitř:

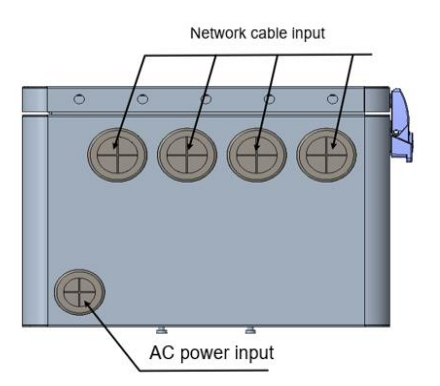

Pro řídicí jednotku DLM:

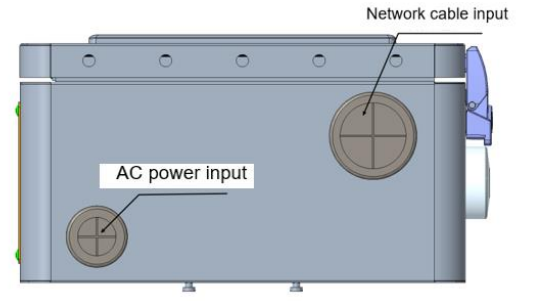

Pro výměník dat:

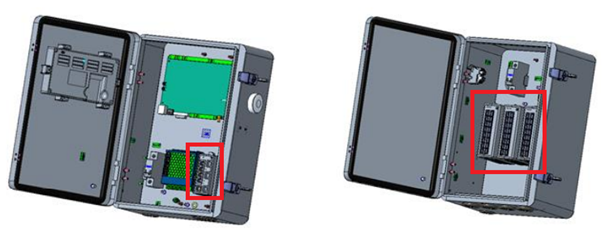

• Ujistěte se, že je základní deska připojena k portu č. 1 přepínače v ovladači DLM.
• Připojte porty RJ45 z DLM k nabíječkám a výměníkům dat.

Připojení elektroměru

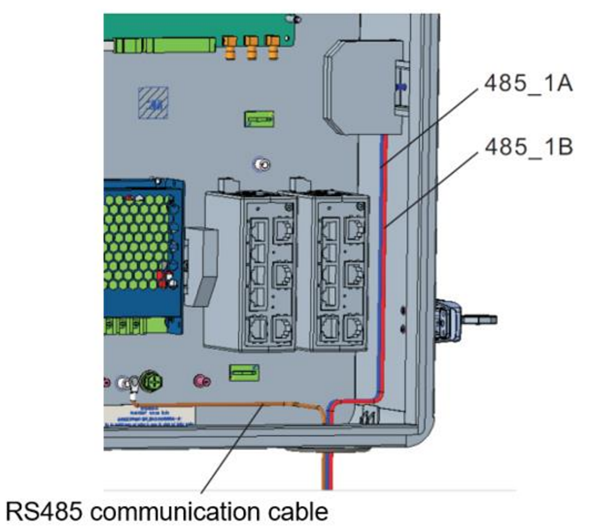

• Připojte vodiče A/B od elektroměru k řídicí jednotce DLM:

Elektrické připojení

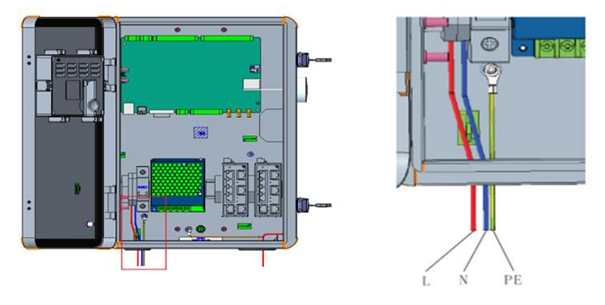

• Zapojte kabely L, N a PE pro vstup střídavého proudu:

Pro řídicí jednotku DLM:

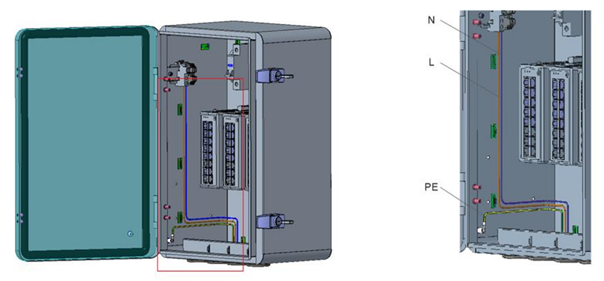

Pro výměník dat:

Funkce

 Řídicí jednotka DLM neustále měří zatížení připojení k síti v reálném čase a přiděluje zbývající výkon skupině DC nabíjecím stanicím.

Pokud zbývající energie nestačí k plnému napájení všech nabíjecích EV, je energie rozdělena mezi aktivní konektory, aby bylo zajištěno dobré nabíjení.

Řídicí jednotku DLM lze nakonfigurovat pro připojení až 13 nabíječek, přičemž maximální počet nabíječek lze dále rozšířit připojením dalších výměníků dat.
