Controlador de gestão dinâmica de cargas - Guia de instalação

Isenção de responsabilidade de segurança na instalação

• Não instale o equipamento em áreas com fortes vibrações ou interferências electromagnéticas.
• Nunca efectue operações com corrente durante a instalação. A instalação ou remoção de cabos sob tensão pode causar arcos ou faíscas, provocando incêndios ou ferimentos pessoais.
• Desligue sempre o equipamento e os interruptores a montante/jusante antes de manusear os cabos de alimentação.
• Evite a entrada de objectos estranhos no equipamento, uma vez que podem causar curto-circuitos, danos ou ferimentos.
• Utilize ferramentas isoladas que cumpram as leis e normas locais para evitar choques eléctricos ou curtos-circuitos.
• Certifique-se de que todos os cabos cumprem os regulamentos locais e estão devidamente isolados.
• Inspeccione o equipamento para verificar se existem danos antes de efetuar as ligações eléctricas para evitar choques eléctricos ou incêndios.
• Se o cabo de alimentação for demasiado curto, substitua-o. Não emende ou solde as ligações.
• Ligue o equipamento apenas depois de um profissional verificar que a instalação está completa.

Aviso de segurança importante:

A instalação do Controlador DLM deve ser realizada por pessoal qualificado e autorizado em eletricidade. Certifique-se de que o interrutor a montante está desligado e de que todas as fontes de alimentação estão desligadas antes da instalação.

Preparação da instalação

Ferramentas necessárias

• Chave de fendas Philips
• Chave de soquete
• Alicate
• Ferramenta de crimpagem
• Ferramenta de cabo de rede

Requisitos de localização

• Certifique-se de que existem medidas de drenagem na área de cablagem para evitar a acumulação de água.
• Para instalação na parede, a altura dos orifícios de instalação deve ser superior a 1000 mm do chão.
• Certifique-se de que deixa espaço suficiente à volta do controlador DLM:

Requisitos da fonte de alimentação

• Entrada de alimentação CA: 3*2,5 mm2 (cabo de cobre)
• Medidor para DLM:  2*1,5 mm2 (cabo de comunicação)
• Carregador para DLM: Cabo Ethernet

Requisitos a montante

• O controlador DLM deve ser protegido com um RCD de, pelo menos, Tipo A com corrente nominal de 16 A.

Etapas de instalação

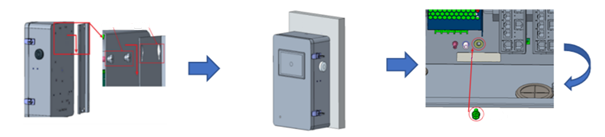

Instalação na parede

• Faça furos e fixe a placa de montagem na parede.
• Pendure o controlador DLM na placa de montagem.

• Fixe o controlador com parafusos e certifique-se de que está firmemente no lugar.

Instalação em poste (opcional)

• Utilize uma base de betão ou uma montagem direta em poste.
• Fixe o poste com parafusos e prenda o controlador DLM.

Ligação de rede

• Utilize o bucim adequado para puxar os cabos de rede para o interior:

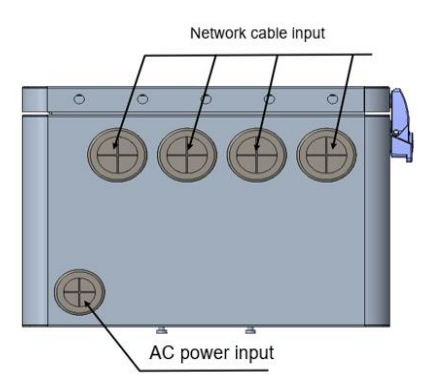

Para o controlador DLM:

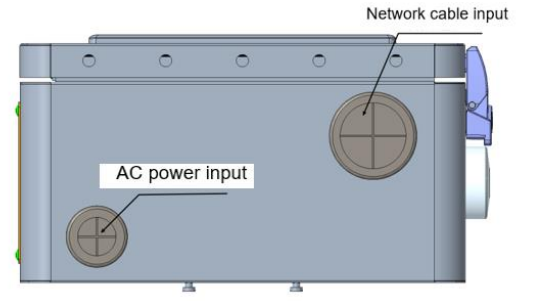

Para o permutador de dados:

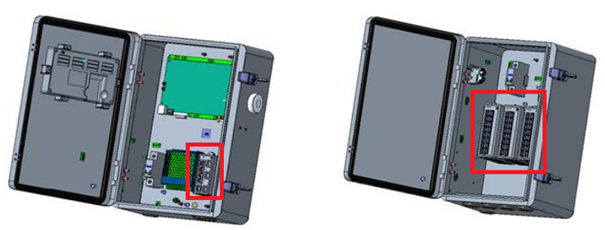

• Certifique-se de que a placa principal está ligada à porta n.º 1 do comutador no controlador DLM.
• Ligue as portas RJ45 do DLM aos carregadores e aos permutadores de dados.

Ligação do contador

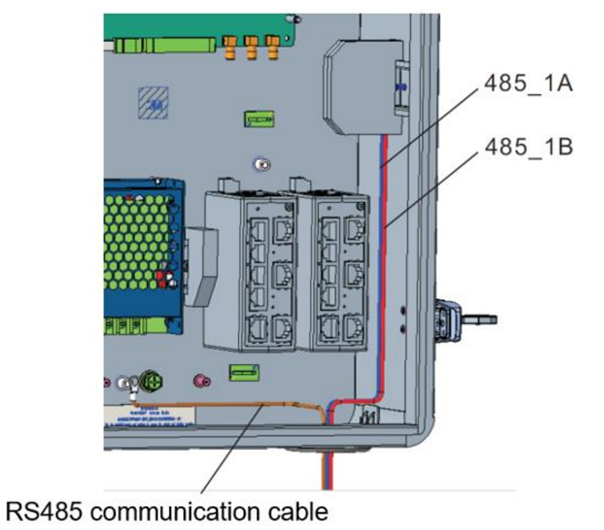

• Ligue os fios A/B do medidor ao controlador DLM:

Ligação eléctrica

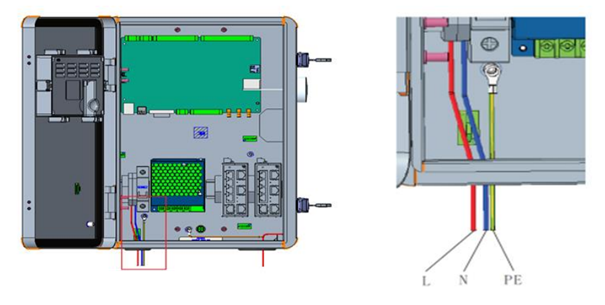

• Ligue os cabos L, N e PE para a entrada de alimentação CA:

Para o controlador DLM:

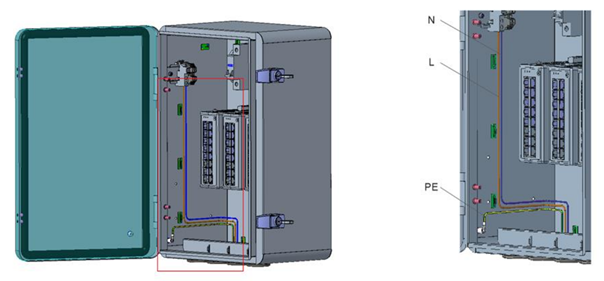

Para o permutador de dados:

Função

 O controlador DLM mede constantemente a carga da ligação à rede em tempo real e atribui a energia restante ao grupo de carregadores CC.

Se a energia restante não for suficiente para fornecer energia total a todos os VEs em carregamento, a energia é distribuída entre os conectores activos para garantir uma boa experiência de carregamento.

O controlador DLM pode ser configurado para um máximo de 13 ligações de carregadores, sendo o número máximo de carregadores alargado através da ligação de permutadores de dados adicionais.
