Kontroler dynamicznego zarządzania obciążeniem - instrukcja instalacji

Uwagi dotyczące bezpieczeństwa instalacji

• Nie należy instalować urządzenia w miejscach narażonych na silne wibracje lub zakłócenia elektromagnetyczne.
• Nigdy nie wykonuj żadnych czynności pod napięciem podczas instalacji. Podłączanie lub usuwanie przewodów pod napięciem może powodować powstawanie łuków elektrycznych lub iskier, co może prowadzić do pożaru lub obrażeń ciała.
• Przed przystąpieniem do obsługi kabli zasilających należy zawsze odłączyć urządzenie i przełączniki upstream/downstream.
• Należy zapobiegać przedostawaniu się ciał obcych do urządzenia, ponieważ mogą one powodować zwarcia, uszkodzenia lub obrażenia.
• Aby uniknąć porażenia prądem lub zwarcia, należy używać izolowanych narzędzi zgodnych z lokalnymi przepisami i normami.
• Upewnij się, że wszystkie kable spełniają lokalne przepisy i są właściwie zaizolowane.
• Aby uniknąć porażenia prądem lub pożaru, przed wykonaniem podłączeń elektrycznych należy sprawdzić, czy sprzęt nie jest uszkodzony.
• Jeśli kabel zasilający jest zbyt krótki, należy go wymienić. Nie wolno łączyć ani lutować połączeń.
• Urządzenie należy włączać dopiero po potwierdzeniu przez specjalistę, że instalacja została zakończona.

Ważna informacja dotycząca bezpieczeństwa:

Instalację kontrolera DLM musi wykonać wykwalifikowany i uprawniony elektryk. Przed instalacją upewnij się, że przełącznik upstream jest odłączony, a wszystkie źródła zasilania są wyłączone.

Przygotowanie do instalacji

Wymagane narzędzia

• Śrubokręt krzyżakowy
• Klucz nasadowy
• Szczypce
• Narzędzie do zaciskania
• Narzędzie do kabli sieciowych

Wymagania dotyczące lokalizacji

• Zadbaj o odpowiednie środki drenażowe w obszarze okablowania, aby zapobiec gromadzeniu się wody.
• W przypadku montażu ściennego otwory instalacyjne powinny znajdować się na wysokości co najmniej 1000 mm od podłoża.
• Upewnij się, że wokół kontrolera DLM jest wystarczająco dużo miejsca:

Wymagania dotyczące zasilania

• Wejście zasilania AC: 3*2,5 mm2 (kabel miedziany)
• Miernik do DLM:  2*1.5mm2 (kabel komunikacyjny)
• Ładowarka do DLM: kabel Ethernet

Wymagania wstępne

• Sterownik DLM powinien być zabezpieczony wyłącznikiem różnicowoprądowym co najmniej typu A o natężeniu prądu 16 A.

Etapy instalacji

Instalacja naścienna

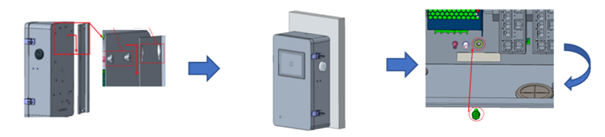

• Wywierć otwory i zamocuj płytę montażową na ścianie.
• Zawieś kontroler DLM na płycie montażowej.

• Przymocuj kontroler śrubami i upewnij się, że jest mocno osadzony na swoim miejscu.

Instalacja na słupku (opcjonalnie)

• Użyj betonowej podstawy lub bezpośredniego montażu na słupku.
• Zabezpiecz słupek za pomocą śrub i zamontuj sterownik DLM.

Połączenie sieciowe

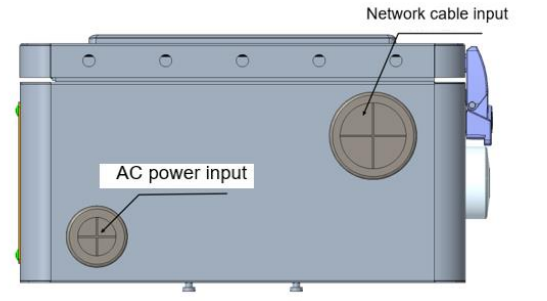

• Za pomocą odpowiedniego dławika przeciągnij kable sieciowe do środka:

Dla kontrolera DLM:

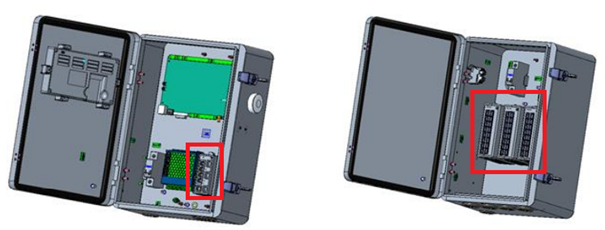

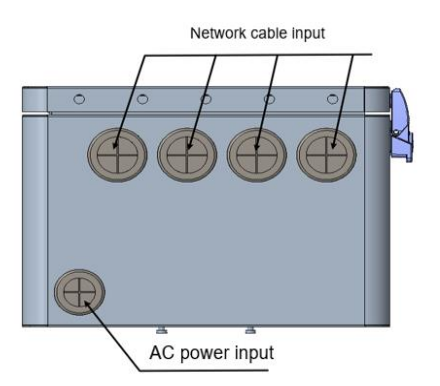

Dla wymiennika danych:

• Upewnij się, że płyta główna jest podłączona do portu nr 1 przełącznika w kontrolerze DLM.
• Podłącz porty RJ45 z DLM do ładowarek i wymienników danych.

Podłączenie licznika

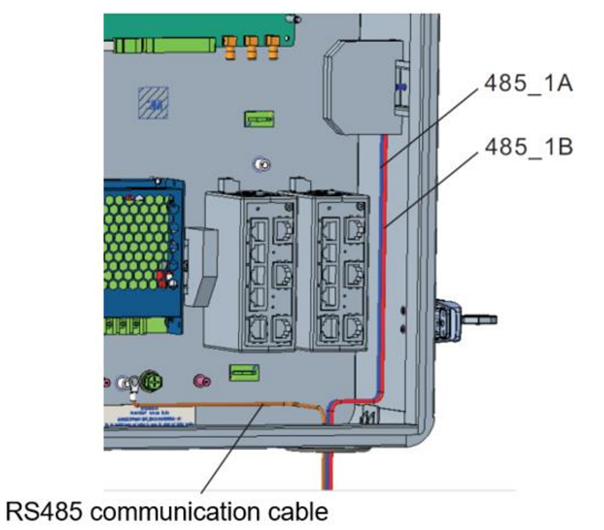

• Podłącz przewody A/B miernika do kontrolera DLM:

Połączenie elektryczne

• Podłącz przewody L, N i PE do wejścia zasilania AC:

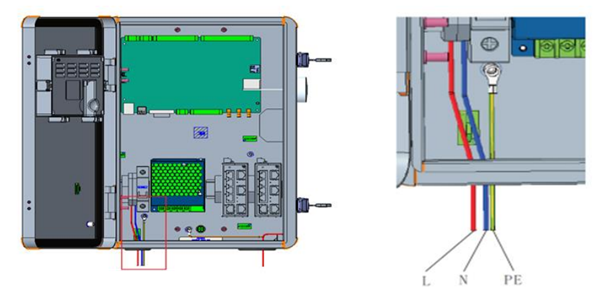

Dla kontrolera DLM:

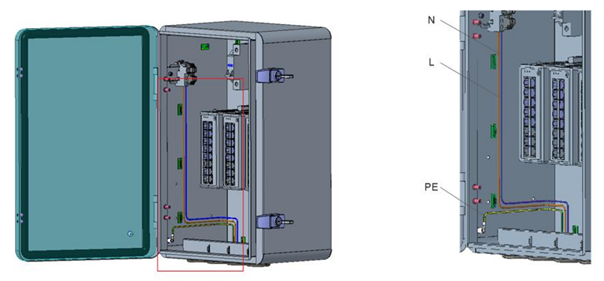

Dla wymiennika danych:

Funkcja

 Kontroler DLM stale mierzy obciążenie sieci w czasie rzeczywistym i przydziela pozostałą moc do grupy ładowarek DC.

Jeśli pozostała moc nie jest wystarczająca do zasilenia wszystkich ładujących się pojazdów elektrycznych pełną mocą, jest ona równomiernie rozdzielana między aktywne złącza, aby zapewnić optymalne doświadczenie ładowania.

Kontroler DLM można skonfigurować tak, aby obsługiwał maksymalnie 13 ładowarek. Maksymalną liczbę ładowarek można jeszcze bardziej zwiększyć, podłączając dodatkowe wymienniki danych.
