O sistema Dynamic Load Management (DLM) para um único carregador Morek DC foi concebido para otimizar a utilização de energia e evitar sobrecargas na ligação à rede. Aqui está um guia passo a passo para instalar e configurar o sistema DLM:

Princípio de funcionamento

- O Smart Meter e os transformadores de corrente devem ser instalados a montante da ligação do carregador DC para medir a potência consumida pelo carregador e outras cargas no local.

- O carregador recebe a carga da ligação à rede em tempo real através da ligação RS485 Modbus RTU e pode reduzir a potência de carregamento se houver a possibilidade de sobrecarga da ligação à rede.

Passo 1: Instalação do contador inteligente

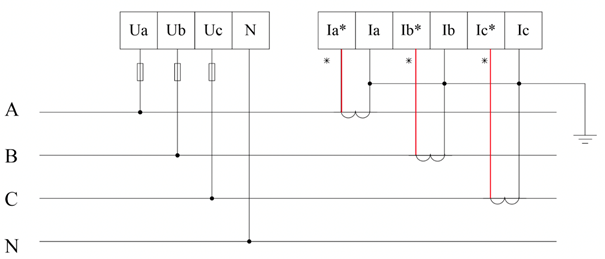

- Siga o diagrama de ligação, certificando-se de que é fornecido com as tensões de cada fase e um neutro.

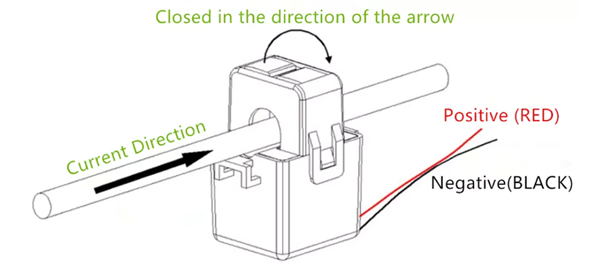

- Oriente corretamente os transformadores de corrente para que correspondam à direção do fluxo de corrente quando o carregamento estiver em curso.

Passo 2: Ligação do contador e do carregador

- Encaminhar o cabo de comunicação do contador inteligente para o carregador utilizando um cabo STP/UTP.

- Localizar a unidade de controlo central no carregador de CC

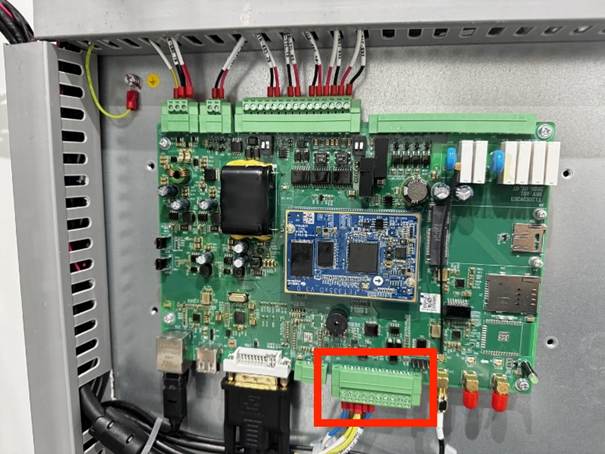

Para o modelo de 30 kW:

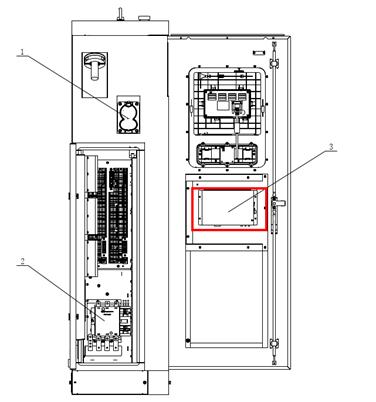

Para o modelo de 60 kW:

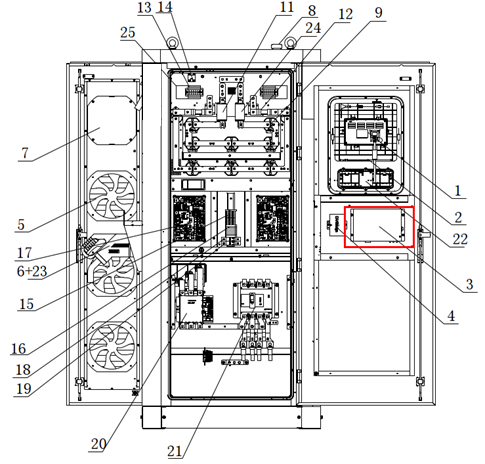

Para os modelos de 120/180 kW:

- Localize os terminais relevantes na unidade de controlo central.

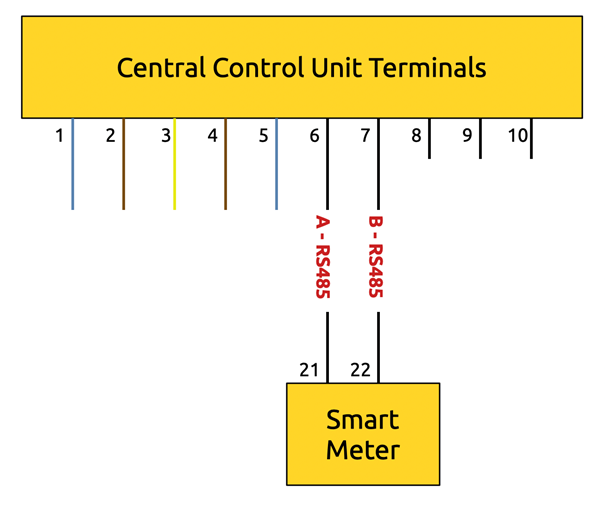

- Ligue os fios A e B correspondentes do contador ao carregador.

Passo 3: Configuração

- Utilize um cabo Ethernet para ligar a porta Ethernet do computador à porta Ethernet do router do carregador. Consulte o Guia de Configuração da Interface de Utilizador do Carregador DC NEW para mais informações.

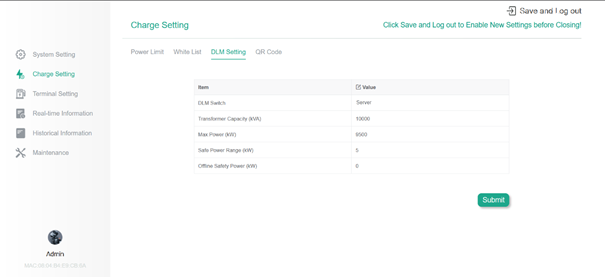

- Vá a "Charge Setting" -> "DLM Setting" e configure "DLM Switch" para "Server", introduzindo os parâmetros necessários. Guardar as definições após a configuração.

Seguindo estes passos, pode instalar e configurar com êxito o sistema Dynamic Load Management para um único carregador Morek DC, assegurando uma utilização eficiente da energia e evitando a sobrecarga da ligação à rede. Para mais assistência, consulte o manual do utilizador ou contacte a nossa equipa de apoio ao cliente.
