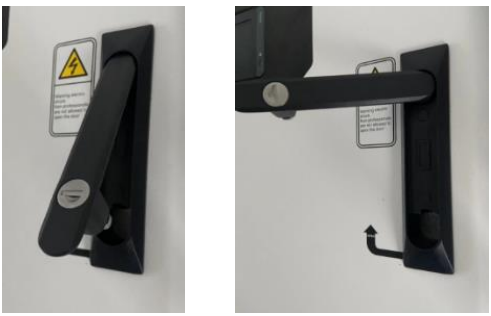

  • 7.2 Avaa Morekin ovi DC60kW

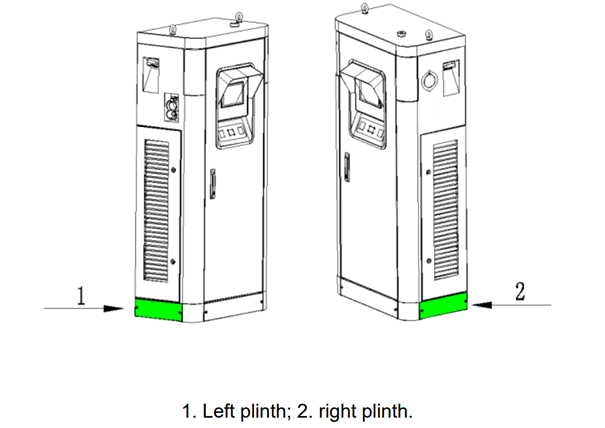

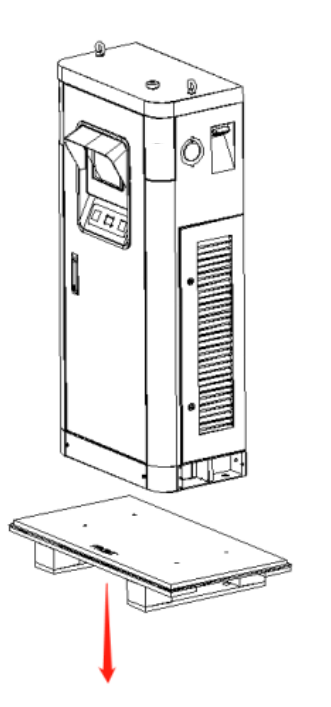

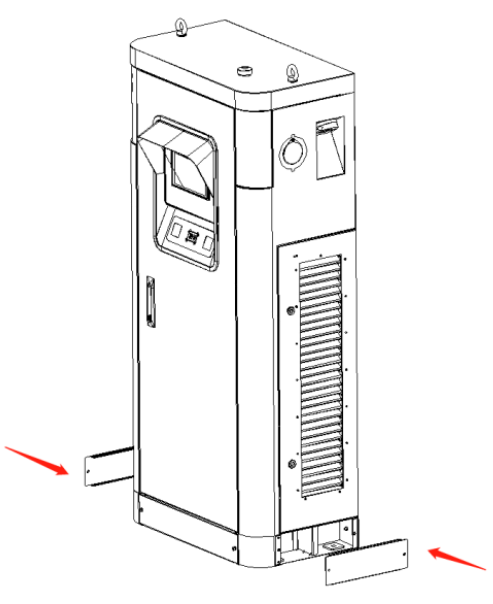

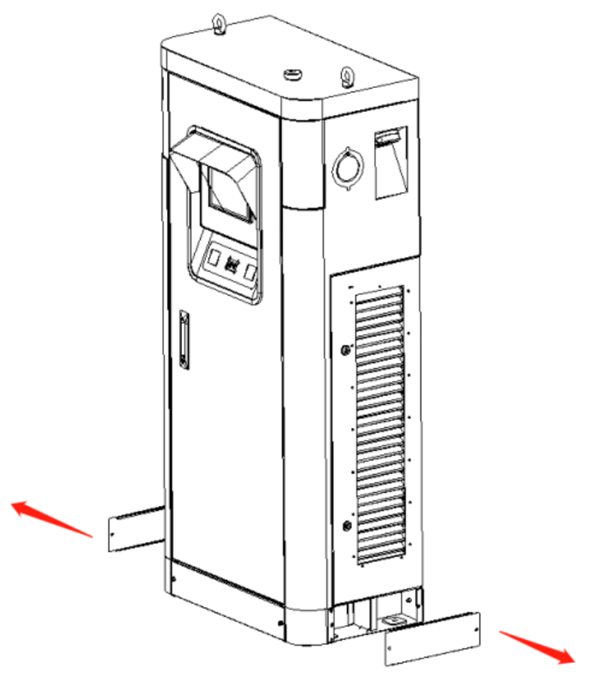

  • 7.3 Irrota vasen ja oikea sokkeli sekä kuormalava
  • 7.4 Sijoitus
  • 7.5 Irrota alempi muovisuojus
  • 7.6 Sähköliitännät
• 8. Käyttöönotto
  • 8.1 Latausaseman virran kytkeminen
  • 8.2 Virran kytkemisen valmistelu
  • 8.3 Latausaseman virran kytkeminen päälle
• 9. Morekin DC60  käyttö
• 10. Käytöstä poistaminen
• 11. Ennaltaehkäisevä huolto

1. Turvallisuusohjeet

Lue ja noudata seuraavia turvaohjeita ennen kuin asennat, huollat tai käytät Morek-latausasemaa. Asentajan on varmistettava, että latausasema asennetaan maakohtaisten standardien ja paikallisten määräysten mukaisesti.

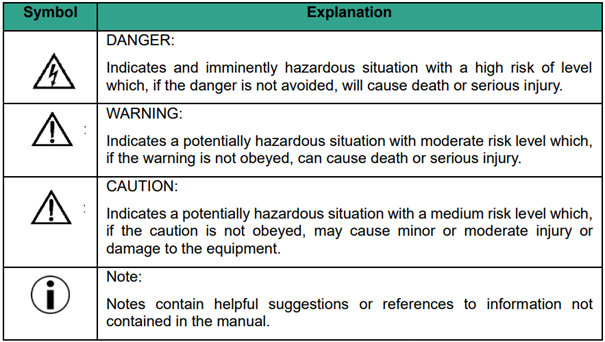

1.1 Tässä oppaassa käytetyt symbolit

1.2 Säilytä nämä ohjeet

Tämä käyttöohje sisältää tärkeitä ohjeita Morek DC60kW -latausasemalle, joita on noudatettava laitteen asennuksen, käytön ja huollon aikana.

1.3 VAROITUS: Sähköiskun vaara

• Katkaise latausaseman syöttövirta ennen latausaseman asentamista tai huoltamista. Pidä virta pois päältä, kunnes latausasema on asennettu kokonaan ja sen kannet on kiinnitetty.
• Vaaratilanteessa ja/tai onnettomuuden sattuessa valtuutetun sähköasentajan on välittömästi irrotettava latausasema sähköverkosta.
• Älä käytä latausasemaa, jos se on fyysisesti vaurioitunut tai jos latauskaapelissa on halkeamia, liiallista kulumista tai muita näkyviä vaurioita. Ota yhteyttä Morekiin tai jälleenmyyjään, jos epäilet, että latausasema on vaurioitunut.
• Älä suuntaa voimakkaita vesisuihkuja kohti latausasemaa tai sen päälle. Älä koskaan käytä sitä märin käsin. Älä upota EV-latauspistoketta nesteeseen.
• Älä laita sormia tai muita esineitä latausporttiin tai pistokeporttiin.
• Lue Morek-latausaseman mukana toimitetut (QR-tarra) käyttöohjeet ja sähköajoneuvon käyttöohjeet ennen lataamista.

1.4 VAROITUS: Kaasujen kertyminen

Jotkut sähköajoneuvot vaativat ulkoisen tuuletusjärjestelmän, joka estää vaarallisten tai räjähtävien kaasujen kerääntymisen sisätiloissa latautuessa. Tarkista ajoneuvon käyttöohjeesta, vapauttaako ajoneuvo vaarallisia tai räjähtäviä kaasuja latauksen aikana.

1.5 VAROITUS

• Käytä tätä latausasemaa vain yhteensopivien sähköajoneuvojen lataamiseen. Tarkista ajoneuvon käyttöohjeesta, onko ajoneuvosi yhteensopiva.
• Tämä latausasema käyttö voi vaikuttaa elektronisiin lääkinnällisiin laitteisiin. Ennen kuin lataat ajoneuvosi, tarkista elektronisen lääkinnällisen laitteen toimittajalta, voiko lataaminen vaikuttaa laitteen toimintaan.
• Tämä latausasema ei sisällä käyttäjän huollettavia osia. Käyttäjä ei saa yrittää huoltaa, korjata tai siirtää latausasemaa. Lisätietoja saat ottamalla yhteyttä Morekiin tai jälleenmyyjään.
• Varmista, ettei latauskaapeli vaurioidu (taivu, puristu tai ajeta sen yli) ja että pistoke(t) eivät joudu kosketuksiin lämmönlähteiden, lian tai veden kanssa.
• Käytä latausasemaa vain määritetyissä käyttöolosuhteissa.
• Älä käytä räjähteitä tai syttyviä aineita latausaseman lähellä.
• Jos et ole varma latausaseman käytöstä, pyydä apua.
• Älä anna lasten käyttää latausasemaa. Aikuisten valvonta on välttämätöntä, kun lapset ovat lähellä käytössä olevaa latausasemaa.
• Tässä latausasemassa ei saa koskaan käyttää sovittimia, muunnossovittimia tai jatkojohtoja.

1.6 Latausaseman turvallisuusohjeet

VAROITUS:

Älä avaa latausaseman ovia, kun:

• Sataa lunta ja vettä.
• Latausasema altistuu suoralle auringonvalolle.
• Sääolosuhteet ovat märkät (sumua tms.).

Näiden ohjeiden noudattamatta jättäminen voi aiheuttaa vaaraa käyttäjälle ja mitätöidä takuun ja vastuun.

Tämä laite sisältää komponentteja, jotka voivat vaurioitua tai tuhoutua sähköstaattisen purkauksen seurauksena.

• Kun käsittelet tätä laitetta, noudata EN61340-5-1 ja 61340-5-2 -standardien mukaisia sähköstaattisen purkauksen (ESD) turvallisuusohjeita.
• Tämä latausasema on säilytettävä ja kuljetettava tämän käyttöohjeen ohjeiden mukaisesti.
• Vaikka latausasemaa voi käyttää muukin kuin pätevä henkilö, latausaseman saa asentaa, ottaa käyttöön, huoltaa, siirtää, korjata ja poistaa käytöstä vain pätevä henkilö. Näiden ohjeiden noudattamatta jättäminen voi aiheuttaa vaaraa käyttäjälle ja mitätöidä takuun ja vastuun.
• Tuotteen muuttaminen on kielletty. Se voi aiheuttaa vaaraa käyttäjälle ja mitätöidä takuun ja vastuun.
• Tämä latausasema ei sisällä käyttäjän huollettavia osia. Käyttäjä ei saa yrittää huoltaa, korjata tai siirtää latausasemaa. Lisätietoja saat ottamalla yhteyttä Morekiin tai jälleenmyyjään.
• Varmista, ettei latauskaapeli vaurioidu (taivu, puristu tai ajeta sen yli) ja että pistoke(t) eivät joudu kosketuksiin lämmönlähteiden, lian tai veden kanssa.
• Käytä latausasemaa vain määritetyissä käyttöolosuhteissa.
• Älä käytä räjähteitä tai syttyviä aineita latausaseman lähellä.
• Älä käytä latausasemaan sopimattomia tai sopimattomia oheislaitteita, kulutustarvikkeita tai lisävarusteita.
• Älä käytä latausasemaa vahingoittavaa graffitinestoainetta.
• Älä muuta latausaseman ominaisuuksia (data-asetuksia, kaapelointia, …).
• Tämä latausasema on suojattava eläimiltä, esineiltä ja vedeltä, vaikka ne eivät muuttaisikaan latausaseman toimintaa.

Näiden ohjeiden noudattamatta jättäminen johtaa latausaseman vaurioitumiseen.

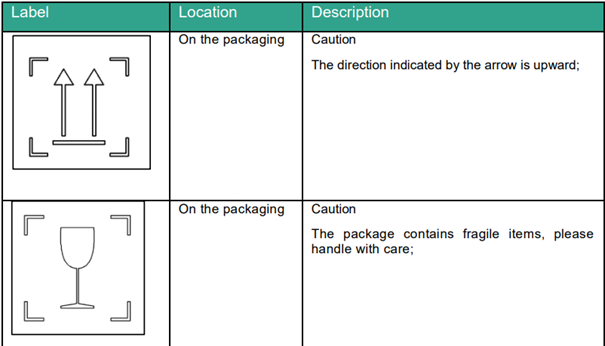

1.7 Pakkauksen turvatarrat

2. Johdanto

Tässä asennus- ja käyttöoppaassa kuvataan Morek DC60kW -latausaseman asennusvaatimukset ja -vaiheet sekä aseman käyttö.

VAROITUS:

Tätä laitetta ei ole tarkoitettu käytettäväksi asuinympäristöissä, eikä se välttämättä suojaa riittävästi radiovastaanottoa tällaisissa ympäristöissä.

2.1 Tärkeitä tietoja

Asiakirja on tuotettu vain tiedoksi, eikä se ole Morekia sitova tarjous. Morek on koonnut tämän asiakirjan sisällön parhaan tietämyksensä mukaan. Sen sisällön ja siinä esitettyjen tuotteiden ja palveluiden täydellisyydestä, tarkkuudesta, luotettavuudesta tai sopivuudesta tiettyyn tarkoitukseen ei anneta mitään nimenomaista tai oletettua takuuta. Tekniset tiedot ja suorituskykytiedot sisältävät keskiarvoja, jotka ovat voimassa olevien spesifikaatioiden toleranssien rajoissa, ja ne voivat muuttua ilman ennakkoilmoitusta. Ennen tilausta ota aina yhteyttä Morekiin tai jälleenmyyjään saadaksesi viimeisimmät tiedot ja tekniset tiedot. Morek luopuu nimenomaisesti vastuusta kaikista suorista tai epäsuorista vahingoista, laajimmassa merkityksessä, jotka johtuvat tämän asiakirjan käytöstä ja/tai tulkinnasta tai liittyvät siihen. ©Morek. Kaikki oikeudet pidätetään.

2.2 Asiakirjan soveltamisala

Säilytä tämä käyttöohje Morek DC60kW -latausaseman koko käyttöiän ajan.

VAROITUS:

Tämä käyttöohje on tarkoitettu pätevälle henkilöstölle, jolla on kokemusta suurjänniteprojekteista ja joka pystyy tunnistamaan vaatimukset ja toteuttamaan kaikki tarvittavat varotoimenpiteet Morek DC60kW -laitteen turvallisen asennuksen varmistamiseksi.

© 2023 Morek - kaikki oikeudet pidätetään. Mitään osaa tästä asiakirjasta ei saa muokata, jäljentää, käsitellä tai levittää missään muodossa tai millään tavalla ilman Morekin etukäteen antamaa kirjallista lupaa.

2.3 Tuotteen esittely

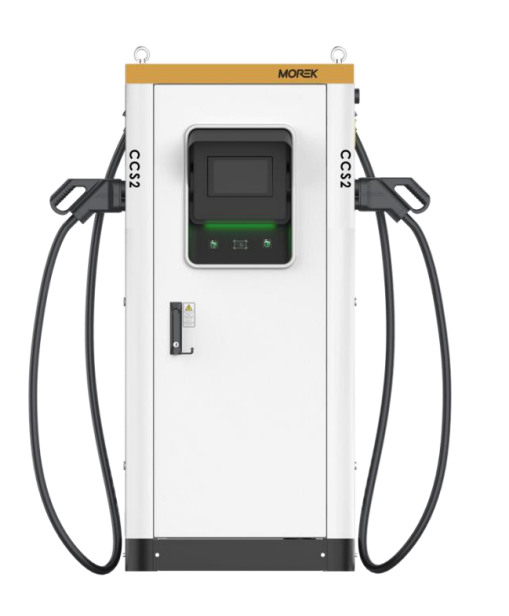

Morek DC60kW sähköautojen latausasema optimoi tilankäytön pienemmällä syvyydellään ja sillä, että se voidaan asentaa alustalle. 7 tuuman kosketusnäyttö takaa sujuvan vuorovaikutuksen käyttäjän ja laitteen välillä.

2.4 Tuotetiedot

Tekniset tiedot on lueteltu erillisessä artikkelissa [TÄSTÄ]

2.5 Työkalujen luettelo

VAROITUS:

Jotkut tässä käsikirjassa kuvatut toiminnot saattavat vaatia tikkaita tai askelmatikkaita. Katso työkorkeutta ja asiaankuuluvia turvallisuusohjeita paikallisista määräyksistä.

Alla on luettelo Morek DC60kW-latausaseman asennukseen tarvittavista työkaluista (ei sisälly toimitukseen):

• Neulapihdit
• Yleisveitsi
• Phillips-ruuvimeisseli
• M12*100 laajennusruuvi
• Iskupora + φ12-pora
• 13# räikkäavain
• 18# räikkäavain
• MCCB

Sähköajoneuvojen latauslaitteiden liitäntäpisteet on suojattava vikavirtasuojakytkimellä, jonka nimellisjäännösvirta on enintään 30 mA. Liitäntäpisteitä suojaavien vikavirtasuojakytkimien on oltava vähintään tyyppiä A, nimellisjännite 400 V, nimellisvirta vähintään 140 A. Sinun tulee lisätä AC-muottikytkin vuotosuojatoiminnolla yksittäisen laitteen eteen.

3. Tuotteen ominaisuudet

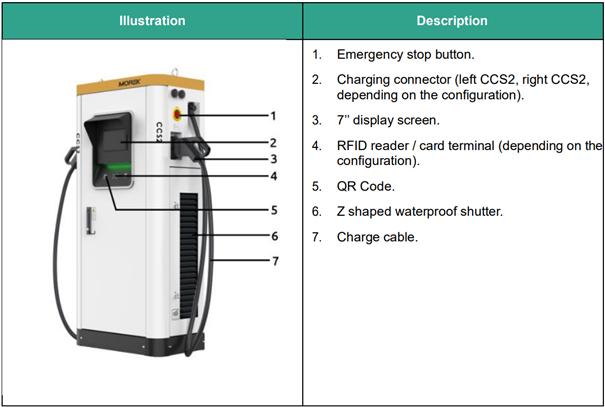

3.1 Tuotteen osat

3.2 Tyyppikilpi

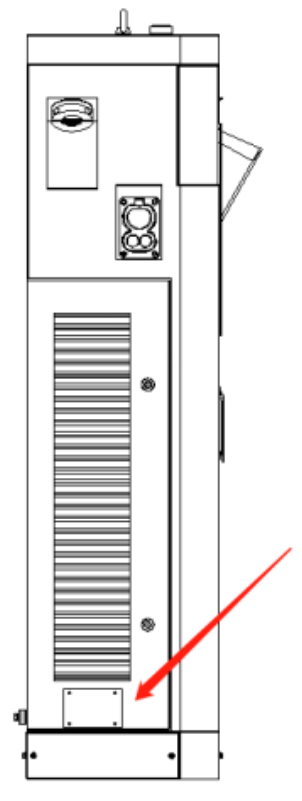

Nimikyltti sijaitsee vasemmalla alhaalla.

4. Kuljetus ja varastointi

4.1 Säilytys

VAROITUS:

Kotelon sisällä oleva kondenssivesi vahingoittaa laturia.

• Kuljeta ja säilytä latausasemaa vain alkuperäispakkauksessa. Vastuuta ei voida ottaa vahingoista, jotka aiheutuvat tuotteen kuljetuksesta epätyypillisissä pakkauksissa.
• Säilytä latausasema auringonvalolta suojattuna ja kuivassa ympäristössä teknisissä tiedoissa ilmoitetussa lämpötila-alueella.
• Irrota virtajohto ennen latausaseman siirtämistä säilytystä tai uudelleensijoittamista varten.

Näiden ohjeiden noudattamatta jättäminen johtaa takuun raukeamiseen ja tuotteen vaurioitumiseen.

4.2 Kuljetus

VAROITUS:

Vaurioitunut tuote.

Tarkasta laturi yksityiskohtaisesti silmämääräisesti kuljetuksen jälkeen, kun sen pakkaus on avattu. Hylkää tuote, jos siinä on näkyviä vaurioita. Ilmoita kaikki vahingot välittömästi kuljetusyhtiölle ja ilmoita myös välittömästi lähettäjälle kuljetusvakuutuksesta.

Näiden ohjeiden noudattamatta jättäminen voi johtaa kuolemaan, vakaviin vammoihin tai laitteiden vaurioitumiseen.

Silmämääräinen tarkastus

Tarkista, jos:

• Ulkopakkaus on vaurioitunut.
• Laturin ulkopaneelit ovat vaurioituneet (isku, naarmu tms.).
• Ovet toimivat kunnolla.
• Laturin sisäosa on puhdas ja ehjä

4.3 Pakatun tuotteen käsittely

1.    Käsittely trukilla

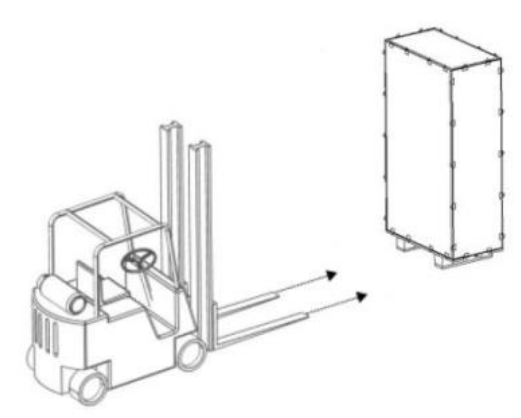

Käsittele pakattua tuotetta trukilla.

2.    Manuaalinen materiaalien käsittely

Yhden kaapin siirtämiseen tarvitaan kaksi henkilöä.

4.4 Pakkauksen poistaminen

VAROITUS:

Jotkin tässä käyttöohjeessa kuvatut toimet saattavat edellyttää tikkaita tai porrastikkaita.

Katso työkorkeutta ja asiaankuuluvia turvallisuusohjeita paikallisista määräyksistä.

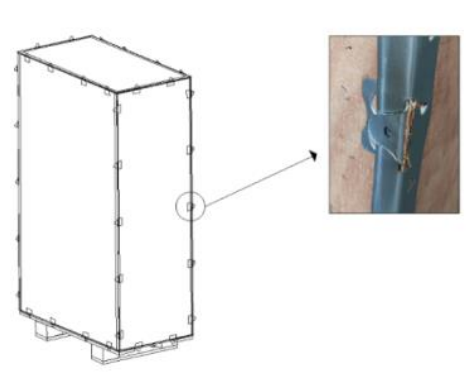

1.    Irrota metalliset pidikkeet, jotka pitävät puupakkausta paikallaan.

Työkalut: neulapihdit ja rautamurska.

2.    Laita ne sivuun.

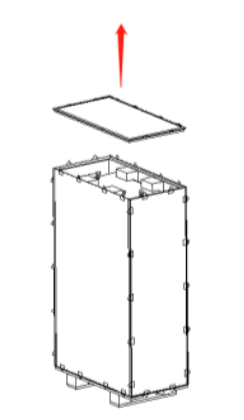

3.    Irrota kattopeite.

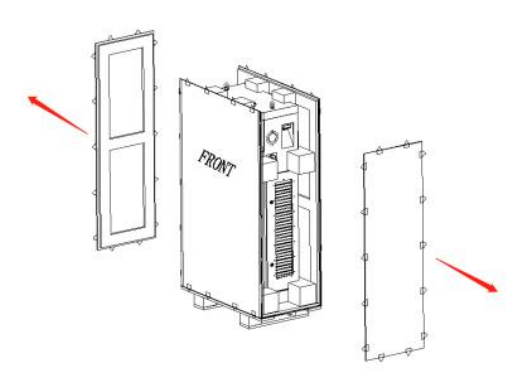

4.    Irrota vasen ja oikea sivusuojus.

5.    Poista etu- ja takakansi.

6.    Poista kotelon ympärillä oleva suojakalvo.

7.    Poista kaapin päältä PE-muovipussi.

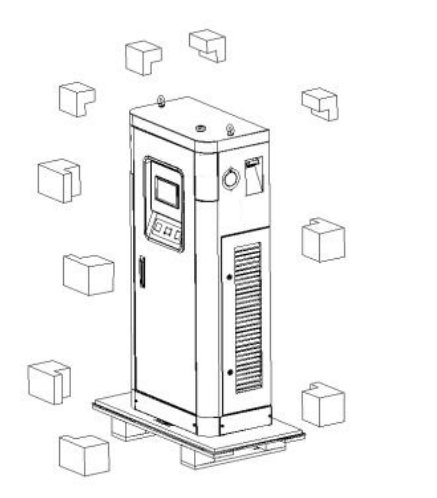

8.    Irrota EPE-pehmustepalat kaapin ympäriltä.

4.5 Toimitukseen sisältyvät komponentit

Pakkaus sisältää seuraavat osat:

• Latausasema
• Lisävarusteet

5. Tuotteen käsittely

5.1 Käsittely trukilla

Morek DC60kW voidaan käsitellä trukilla.

5.2 Käsittely nosturilla

VAROITUS:

Jotkut tässä käsikirjassa kuvatut toiminnot saattavat vaatia tikkaita tai askelmatikkaita. Katso paikalliset määräykset työskentelykorkeudesta ja asiaankuuluvat turvallisuusohjeet.

Morek DC 60KW voidaan käsitellä nosturilla.

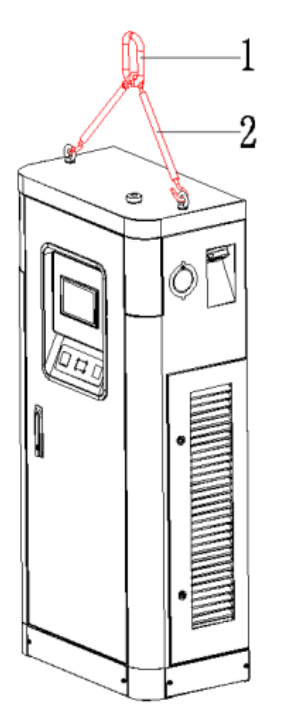

1.    Asenna koukut ja nostohihnat:

VAROITUS:

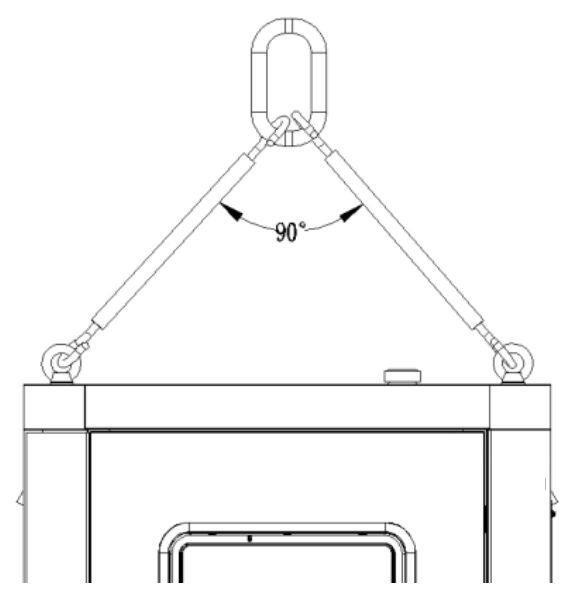

Pidä nostokulma seuraavanlaisena:

6. Asennuksen valmistelu

Seuraavat suositukset on tarkoitettu ohjeiksi, jotka auttavat sinua valmistautumaan Morek DC60kW -latausaseman asennukseen.

6.1 Turvatoimet

Lue ja noudata tämän käyttöohjeen alussa olevat turvallisuusohjeet sivulla 4 ennen Morek DC60kW -latausaseman asentamista, huoltamista tai käyttöä. Asentajan on varmistettava, että latausasema asennetaan maakohtaisten standardien ja paikallisten määräysten mukaisesti.

6.2 Asennuksen suunnittelu

Laske nykyinen sähkökuorma latausaseman asennuksen suurimman käyttövirran määrittämiseksi.

• Laske etäisyys paikallisesta sähköpaneelista latausaseman asennukseen jännitehäviön määrittämiseksi. Paikalliset määräykset voivat olla voimassa ja ne voivat vaihdella alueen tai maan mukaan.
• Hanki kaikki tarvittavat luvat toimivaltaiselta paikallisviranomaiselta.
• PE-maadoitusliittimiä ei saa liittää toisiinsa.
• Valitse johtimien koot paikallisten määräysten, suurimman mahdollisen virran ja jännitehäviön perusteella.
• Käytä oikeita työkaluja ja varmista, että materiaaliresurssit ja suojatoimenpiteet ovat riittävät.
• Varmista, että latausaseman asennuspaikalla on hyvä matkapuhelinverkko jos 4G tulee käyttöön.
• Valmistele asennusalueet oikeilla virtajohtimilla ja datakaapeleilla.
• Valmistele sähkökeskukset paikallisten määräysten ja Morekin suositusten mukaisesti

Ethernet-verkko

Useiden Morek  DC60kW latausasemien (verkkojakoa varten) liittämiseksi on asennettava Ethernet-verkko.

6.3 Valitse sijainti

Laturi on tarkoitettu ulko- ja/tai sisätiloihin.

Aseta latausasema mahdollisuuksien mukaan paikkaan, jossa se ei ole alttiina voimakkaalle auringonvalolle tai ulkoisille vaurioille.

Laturi ympärille tulee jätää tilaa.

Huomautus:

Paikoissa, joissa sääolosuhteet ovat ankarat (korkeat lämpötilat, lumi, voimakas auringonpaiste jne.), on suositeltavaa varmistaa lisäsuojaus, kuten katos- tai kattosuoja.

6.4 Pysäköintipaikan sijainti

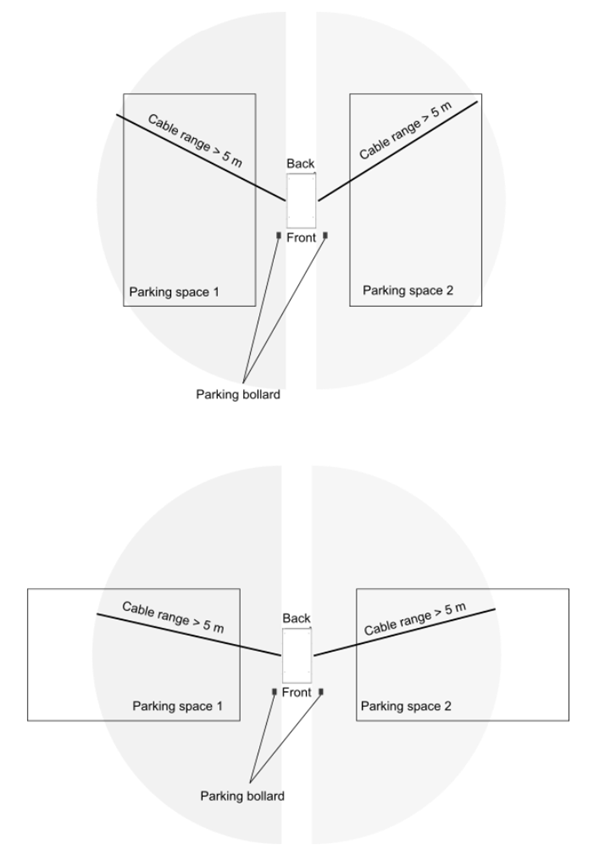

Maksimaalisen kaapelipituuden saavuttamiseksi on suositeltavaa sijoittaa Morek DC60kW alla kuvatulla tavalla.

Huomautus:

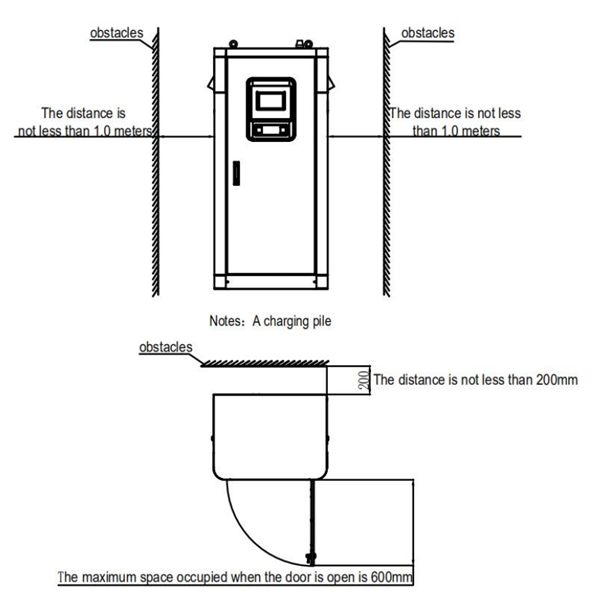

• Jätä riittävästi vapaata tilaa latausaseman eteen, jotta käyttäjät voivat toimia kosketusnäytön ja muiden käyttöliittymien kanssa turvallisesti ja mukavasti.
• Jätä vähintään 600 mm laturin molemmille puolille, jotta liittimeen pääsee käsiksi.

Huomautus:

Pollarit eivät saa häiritä laturin ympärillä olevaa tilaa.

6.5 Jäähdytys

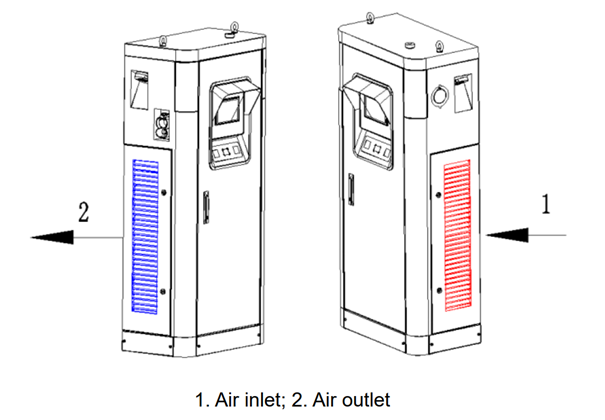

Ilmanottoaukko sijaitsee kaapin oikeassa ovessa ja ilmanpoistoaukko kaapin vasemmassa ovessa.

6.6 Vapaa tilaa

6.7 Perusta

Noudata seuraavia perustuksia koskevia sääntöjä:

• Perustukset on toteutettava paikallisten määräysten mukaisesti.
• Betonin ominaisuudet on laskettava latausaseman teknisten tietojen perusteella.
• Betonin tulee olla pakkasenkestävää.
• Perustusten paksuus on laskettava järjestelmän painon ja asennuspaikan mukaan.
• Pohja on oltava tasainen ja vaakasuora.
• Kaltevuuden poikkeama vasemmalle/oikealle tai eteen/taakse voi aiheuttaa veden tunkeutumisen ja vahingoittaa latausasemaa.
• Perustukset on oltava maan alla.
• Laturi on asennettava maahan.

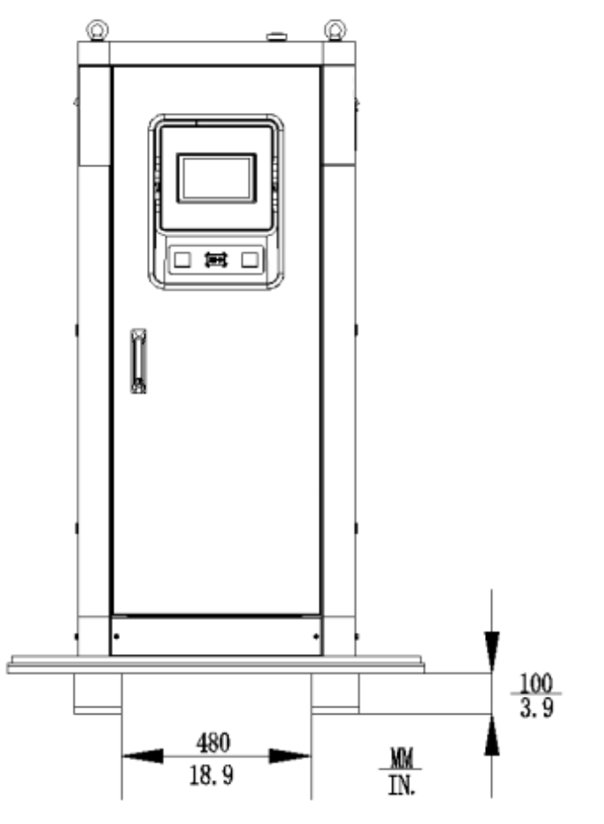

6.8 Implantaatiosuunnitelma

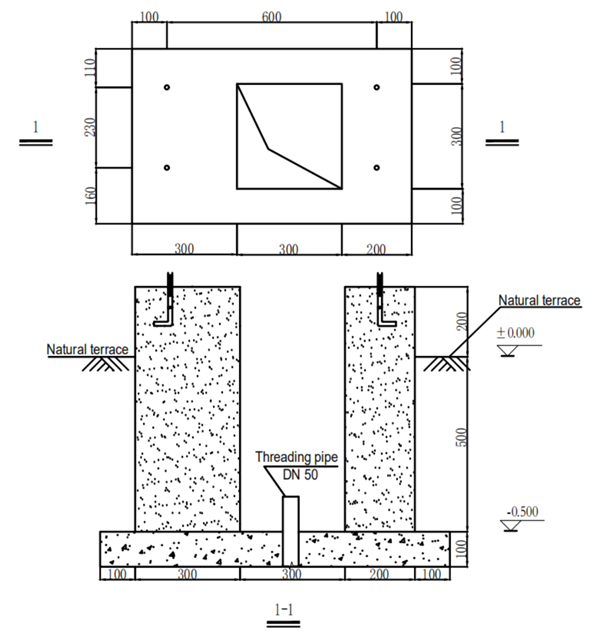

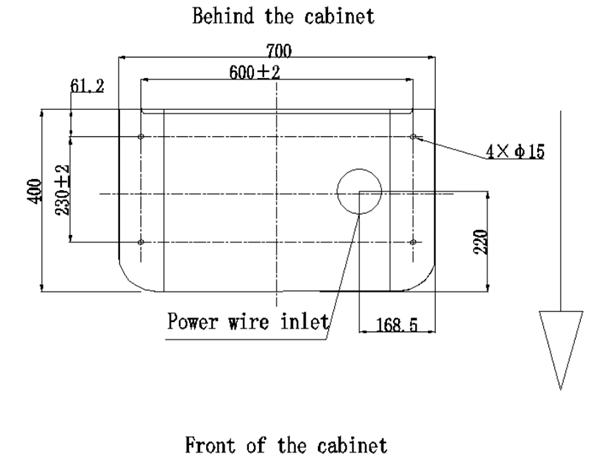

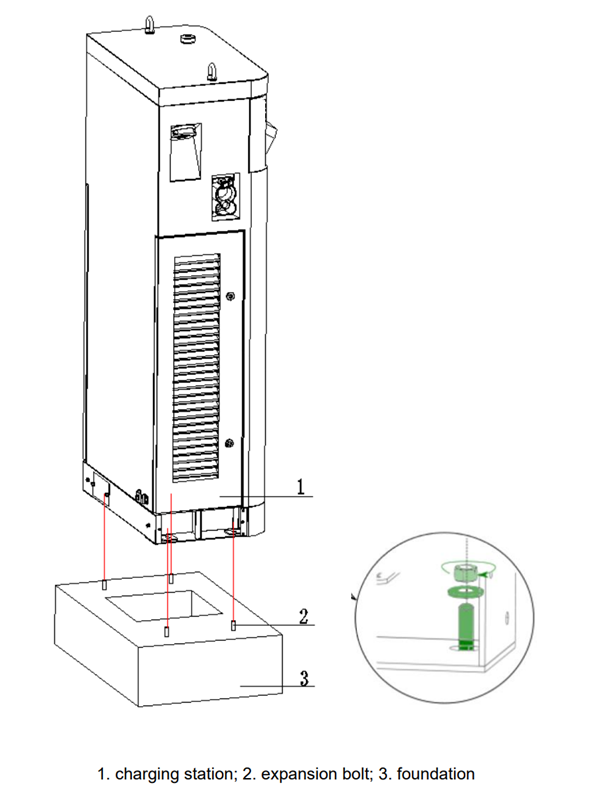

Valmistele perustukset alla olevan kaavion mukaisesti:

6.9 Reititä virtalähteen kaapelit

Valmistele kaapeli ja käytä vain standardoitua kaapelia. AC-kaapeliksi suosittelemme kaapelikoosta 3*50+2*25 mm². AC-kaapelin koko riippuu järjestelmän kokoonpanosta ja paikallisista määräyksistä. Katso lisätietoja sähköasennuspiirustuksista tai keskustele sähkösuunnittelijan kanssa.

Huomautus:

Sovittimia tai muunnossovittimia ei saa käyttää. Jatkojohtosarjoja ei saa käyttää.

6.10 Suojaus sähköiskua ja oikosulkua vastaan

Suojaus sähköiskulta

Latausasema sisältää seuraavat laitteet sähköiskun varalta:

• IMD (eristysvalvontalaite) jokaisessa CCS2-ulostulossa
• Ylijännitesuoja
• MCB AC-tulolle
• RCD (jäännösvirta-laite) 12 Vdc:n virtalähteellä

Seuraava laite ei sisälly laitteeseen ja se on asennettava kytkentätauluun ennen laitetta:

• Katso paikalliset määräykset, maksimivirta ja jännitehäviö valitaksesi laitteen sähköiskun varalta kytkentäkaapissa ylävirtaan.

Oikosulkusuojaus

Latausasema sisältää seuraavat laitteet oikosulkujen varalta:

• CCS2-ulostulo on suojattu sulakkeella.

6.11 Sähkövaatimukset

6.11.1 Ylävirran vaatimukset

Latausasema

Sähköliitäntä on teetettävä ammattitaitoisella sähköasentajalla paikallisten määräysten mukaisesti.

Latausasema on kytkettävä sähköverkkoon, jolla on seuraavat ominaisuudet:

• 3 vaihetta (3P + PE + N*) (*Neutraali vaaditaan, jos kyseessä on vaihtovirtapistoke).
• 400 VAC +/- 10 %
• 50/60 Hz

Laturin virtalähteen ylävirtaan sijoitettu pääkytkin on asennettava asennusliikkeen toimesta.

Ota huomioon paikalliset määräykset, enimmäisvirta ja jännitehäviö, kun valitset virtaussuojan.

Huomautus:

Vaaditaan vähintään 30 mA:n vikavirtasuojakytkin tyyppiä A.

6.11.2 Maadoitusohjeet

Noudata seuraavia maadoitusohjeita koskevia sääntöjä:

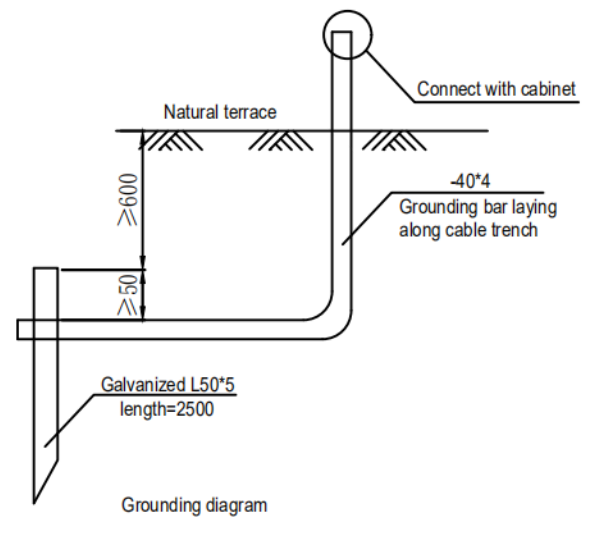

• Maadoitusimpedanssin tulee olla alle 20 ohmia kuivissa olosuhteissa, joissa latausasema on asennettu.

7. Asenna Morek DC60kW

7.1 Käsittely

VAROITUS:

• Kuljeta laturia aina pystyasennossa.
• Älä käsittele laturia, kun se on kytketty virtalähteeseen.
• Älä käytä nosturia, joka ei kykene kantamaan laturin painoa.
• Laturin painopiste on korkealla, joten ole varovainen käsitellessäsi sitä.
• Älä laita kättäsi laturin alle tai jalkojen sisään sivuaukkojen kautta.
• Laturi on suojattava kaatumisen varalta. Tämä suojaus on säilytettävä lopulliseen asennukseen asti.

7.2 Avaa Morekin ovi DC60kW

VAROITUS:

Kun avaat oven, noudata oven lukon vieressä olevia ohjeita.

Tämän ohjeen noudattamatta jättäminen johtaa tuotteen näkyviin vaurioihin.

Työkalu: Oven avain

Etsi kahva:

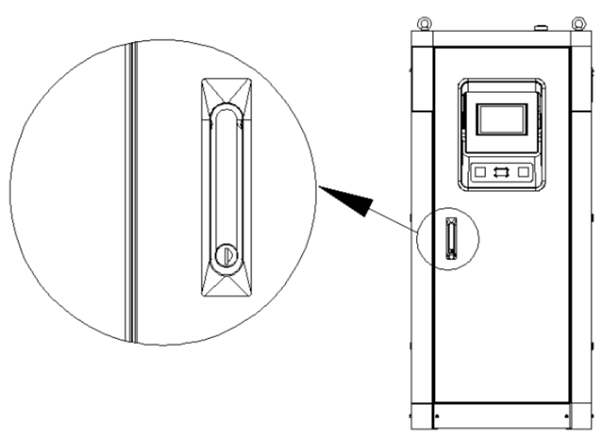

Avaa ovi:

1.    Avaa lukko avaimella.

2.    Vedä kahva ulos.

3.    Käännä kahvaa myötäpäivään.

4.    Avaa ovi.

7.3 Irrota vasen ja oikea sokkeli sekä kuormalava

Työkalu: Phillips-ruuvimeisseli

1.    Tavoita vasen ja oikea sokkeli.

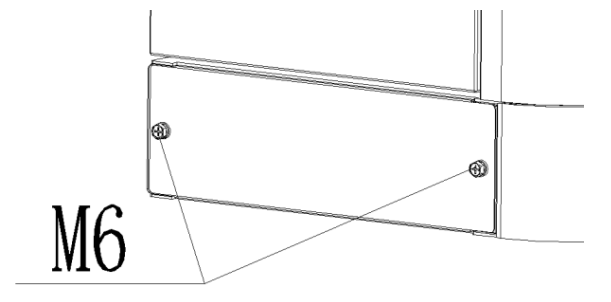

2.    Löysää 2 kpl M6-mutteria kummaltakin puolelta.

3.    Irrota vasen ja oikea sokkeli.

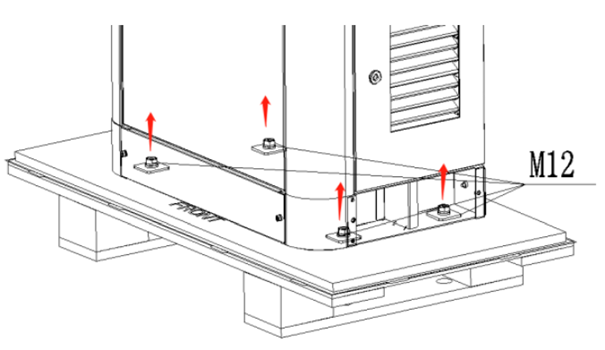

4.    Irrota 4 kpl M12-muttereita (jotka kiinnittävät puisen lavan) ja välikappaleet molemmilta puolilta.

5.    Poista kuormalava.

7.4 Sijoitus

Kun asennusalue on valmis, voit asentaa ja kytkeä latausaseman.

1.   Nosta latausasema nosturilla ja aseta se käsitellylle perustalle. Varmista, että latausaseman varattu φ15-kiinnitysreikä on kohdakkain perustan M12-laajennuspultin kanssa, ja kiristä se jakoavaimella.

2.    Kun kaappi on asennettu, ravista kaappia eri suuntiin. Kaapissa ei saa olla tuntuvia löysyyttä tai heilumista.

3.    Asenna vasen ja oikea sokkeli latausaseman pohjaan.

7.5 Irrota alempi muovisuojus

Työkalu: Phillips-ruuvimeisseli

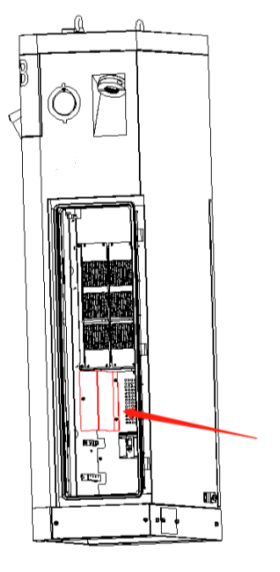

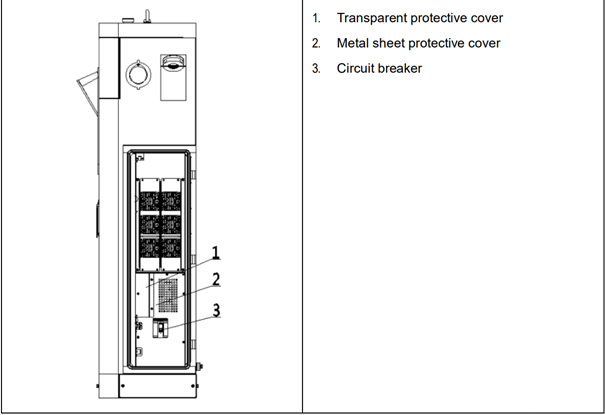

1.    Etsi alempi muovisuojus.

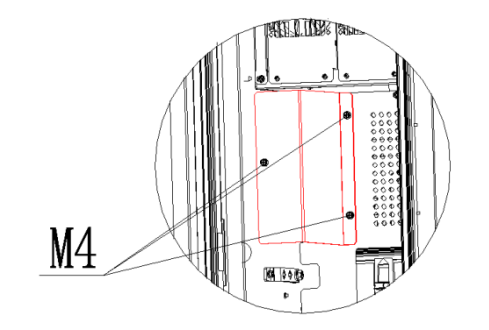

2.    Löysää 3 kpl M4-mutteria, jotka kiinnittävät muovikannen.

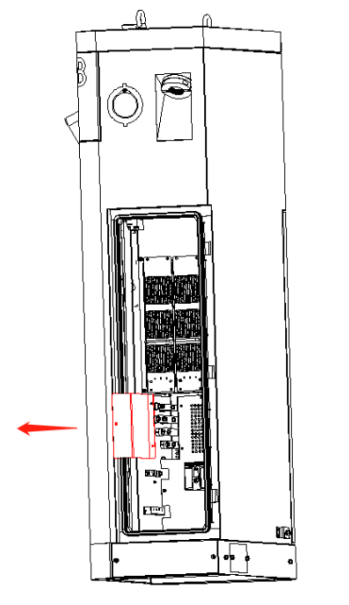

3.    Irrota muovisuojus

7.6 Sähköliitännät

Kaapeliliitäntä

1.    Avaa etuovi

2.    Vie jännitteiset johdot, nollajohto ja maadoitusjohto ulkoa sisälle laitekaapin pohjassa olevien suojareikien kautta.

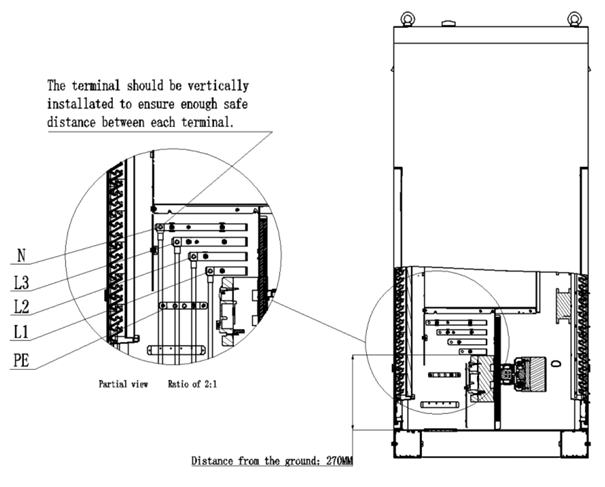

3.    Kytke maadoitusjohto PE-kaistaleeseen. Kytke 3 vaihejohdinta ja 1 nollajohdin ruuveihin L1\L2\L3\N. Noudata alla olevia ohjeita. Liitoksen kiristämiseen käytetään M8-pultteja.

4.    Tiivistä suojaavat reiät vieraiden aineiden pääsyn estämiseksi käyttämällä palonsuojalevyä.

8. Käyttöönotto

VAARA:

Sähköiskun vaara.

Ennen käyttöönottoa tai huoltoa katkaise virta pääkatkaisijasta ja sammuta vaihtovirran syöttöjärjestelmän MCB.

8.1 Latausaseman virran kytkeminen

Huomioi käytön aikana korkeajännitteen vaara, jotta vältät henkilö- ja omaisuusvahingot. Järjestelmän on oltava hyvin maadoitettu ennen virran kytkemistä. Asennustarkastus on suoritettava ennen käyttöönottoa. Varmista, että päävirtakytkin Q1 ja katkaisijat Q3 ovat irti, latauspistoolin pää on kaapin rungossa ja kaikki laitteet on asennettu paikoilleen.

8.2 Virran kytkemisen valmistelu

1.    Varmista, että latausjärjestelmän ylävirran virtakytkin on irrotettu.

2.    Varmista multimetrillä, että AC-tulon L1\L2\L3\N\PE välillä ei ole oikosulkua.

3.    Mittaa multimetrillä ja varmista, että kahden latauspistoolin pään DC+\DC- \PE-liittimien välillä ei ole oikosulkua.

4.    Kytke järjestelmän ylävirtalähteen virtakytkin päälle.

5.    Mittaa multimetrillä, että latausjärjestelmän kaapin kolmivaiheisen syöttöjännitteen arvo on järjestelmän sallitun käyttöjännitealueen sisällä (323 VAC ~ 460 VAC).

8.3 Latausaseman virran kytkeminen päälle

1.    Kytke latausjärjestelmän yleinen AC-tulon MCB Q1.

2.    Kytke katkaisijat Q3 ja Q4 ja sulje etuluukku.

3.    2 sekunnin kuluttua järjestelmä vetää automaattisesti sisään AC-tulokontaktorin, kun järjestelmän itsetarkastus on läpäissyt ja tehomoduuli on sähköistetty.

9. Morekin DC60  käyttö

Tavalliset ihmiset voivat käyttää laturia (ei tarvita erityistä pätevyyttä tai koulutusta).

Latausaseman omistajan on annettava asiakkaalle kaikki menettelyyn, turvallisuuteen ja varoituksiin liittyvät tiedot.

Laiteohjelmistokehityksen vuoksi jotkin käyttöliittymäelementit saattavat muuttua. Ajantasaiset käyttö- ja konfigurointiohjeet löytyvät DC-laturin käyttöliittymäoppaasta.

VAROITUS:

• Älä käytä latausasemaa, jos se on fyysisesti vaurioitunut tai jos latauskaapelissa on halkeamia, liiallista kulumista tai muita näkyviä vaurioita. Ota yhteyttä Morekiin tai jälleenmyyjään, jos epäilet, että latausasema on vaurioitunut.
• Älä suuntaa voimakkaita vesisuihkuja kohti latausasemaa tai sen päälle. Älä koskaan käytä sitä märin käsin. Älä upota EV-latauspistoketta nesteeseen.
• Älä laita sormia tai muita esineitä latausporttiin tai pistokeporttiin.
• Lue Morek-latausaseman mukana toimitetut (QR-koodin skannaus) käyttöohjeet ja sähköajoneuvon käyttöohjeet ennen lataamista.
• Varmista, että latauskaapeli ei voi vaurioitua (taipua, juuttua tai jäädä auton alle) ja että pistokkeet eivät pääse kosketuksiin lämmönlähteiden, lian tai veden kanssa.
• Kun kaapeli on kytketty latausasemaan, älä jätä kaapelia lojumaan lattialle.

10. Käytöstä poistaminen

Poista ja hävitä latausasema paikallisten hävittämismääräysten mukaisesti.

VAARA:

Sähköiskun vaara.

Ennen kuin latausasema poistetaan, katkaise kaikki virta virtalähdekotelosta. Kiinnitä virtalähdekotelo ja aseta varoituskyltit estämään vahingossa tapahtuva virransyöttö.

Poista Morek DC60kW -latausasema noudattamalla yllä olevia asennusohjeita päinvastaisessa järjestyksessä.

Hävitä latausasema vastuullisesti.

11. Ennaltaehkäisevä huolto

Laturin turvallisen käytön ja käyttäjille jatkuvan ja riittävän palvelutason varmistamiseksi laitteita on huollettava ja tarkastettava säännöllisesti.

Näiden säännöllisten huoltotoimenpiteiden lisäksi on vian tai epäillyn vian ilmetessä suoritettava korjaava huoltotoimenpide.

Alla on suositeltu ennaltaehkäisevä huoltosuunnitelma. Jos käyttöympäristö on vaativa (esim. hiekka- tai pölyinen ympäristö), lyhennä huoltoväliä tarpeen mukaan.

Onnettomuuksien käsittely

Katastrofaalisiin onnettomuuksiin kuuluvat salamaniskujen, tulvien, maanjäristysten, tulipalojen ja muiden katastrofien aiheuttamat latauslaiteviat. Turvallisuuteen vakavasti vaikuttavien katastrofien osalta ennaltaehkäisyn olisi oltava etusijalla. Samalla latausasemalla olisi oltava vastatoimia ja vastaavat työvoima- ja materiaaliresurssit näiden katastrofien käsittelemiseksi, ja sillä olisi oltava hätätilanteiden hallintaa koskevat määräykset ja suuronnettomuuksien korjausmenettelyt.

On suositeltavaa, että kun latauslaitteen lähellä on vettä, kaikki latausaseman sisällä olevat kytkimet on kytkettävä pois päältä ja latausaseman virransyöttökytkin on kytkettävä pois päältä henkilöstön turvallisuuden varmistamiseksi ja sähköiskun estämiseksi. Tehomoduuli voidaan vetää ulos häviöiden minimoimiseksi.

Huomautus:

Kun latauslaitteen ylävirran muuntajan korkeajännitteinen virransyöttö katkeaa, latauslaitteen MCCB Q1 on irrotettava välittömästi, jotta jänniteisku ei vahingoita latauslaitetta, kun ylävirran muuntajan korkeajännitteinen virransyöttö palautuu. vahinkoa. Odota, että ylävirran muuntajan suurjännitejakelu palautuu, ennen kuin latauslaitteen virransyöttö palautetaan

-------------------------------------------------

Jos sinulla on ongelmia tai kysymyksiä, lähetä tiketti.
