1. Configuração do carregamento

Só depois de o sistema estar configurado é que o carregador pode entrar no estado normal de funcionamento e os utilizadores podem utilizar o carregador corretamente.

Os métodos de carregamento incluem o carregamento online, o carregamento por RFID e o carregamento por botão

A definição do sistema divide-se principalmente em três passos:

verificar o endereço IP

definições da plataforma

definições do modo de carregamento

1.1 Verificação do endereço IP

Após a conclusão da atualização, clique no botão de sinal 4G no canto superior direito do ecrã para ver o IP do dispositivo, como mostrado abaixo:

1.2 Carregamento em linha

Quando o carregador está definido para o modo de carregamento da plataforma, os utilizadores podem iniciar e parar o carregamento remotamente através da plataforma.

Utilize um cabo Ethernet para ligar a porta Ethernet do computador e a porta Ethernet do router do carregador. Abra o browser e introduza o IP do carregador visualizado no primeiro passo na barra de endereços, por exemplo, 192.168.2.57, e depois clique em Enter. Na janela que aparece, introduza o nome de utilizador admin, a palavra-passe inicial: 301204, e clique no botão Login (Iniciar sessão), como se mostra abaixo:

Após o início de sessão bem sucedido, é apresentado o seguinte:

Primeiro, defina o carregador para o modo de plataforma. Selecione Charging Mode Settings (Definições do modo de carregamento) na navegação System Settings (Definições do sistema), selecione OCPP Platform (Online) mode (Modo de plataforma OCPP (Online)) no item Value (Valor) e clique em Submit (Submeter) após a definição, como se mostra abaixo:

Em seguida, selecione o separador Network Configuration (Configuração de rede) e preencha o endereço da plataforma (se existir uma palavra-passe ou definição de APN, especifique a configuração na interface seguinte), conforme apresentado abaixo:

Depois de preencher o formulário, clique no botão Submit (Enviar) e, em seguida, clique em Save and Log out (Guardar e terminar sessão) no canto superior direito.

Depois de o sistema reiniciar com êxito, clique no canto superior direito do ecrã da pilha de carregamento para verificar se a plataforma está ligada com êxito, como mostra a figura seguinte:

1.3 Carregamento por RFID

No modo de carregamento com cartão local, os utilizadores não precisam de configurar a plataforma de ligação do carregador. Após a conclusão da configuração, os utilizadores podem passar diretamente o cartão no leitor de cartões para iniciar ou parar o carregamento.

Carregamento local com cartão A configuração é dividida em dois passos:

Passo 1: Selecione o separador Charge Mode Setting (Definição do modo de carregamento) na Web e defina o item Value (Valor) abaixo para o modo Card Number (Número do cartão), clique no botão Submit (Submeter) e, em seguida, clique em Save and Logout (Guardar e terminar sessão) no canto superior direito de  , como se mostra abaixo:

Para carregar com um cartão localmente, é necessário adicionar o número do cartão à whitelist.

Passo 2: Depois de reiniciar, selecione o item das definições de carregamento na navegação à esquerda, depois selecione o separador White List (Lista branca) à direita e clique no botão Add a new RFID card (Adicionar um novo cartão RFID) para adicionar o cartão à lista branca passando o cartão no ecrã ou clique em Add (Adicionar) para adicionar manualmente o número do cartão à lista branca. Depois de adicionar, clique em Submeter. Depois de adicionar, é necessário atualizar a página (basta mudar de página). Depois de adicionar com êxito, o número do cartão aparecerá na lista abaixo, como mostra a figura abaixo:

 Nota: Quando adicionar manualmente um número de cartão, este deve estar em letras maiúsculas, caso contrário a verificação falhará.

1.4 Carregamento por botão

O objetivo da configuração da cobrança por botão é que os clientes locais a utilizem. Quando o carregador está configurado para o modo de carregamento por botão, clique no conetor e, em seguida, clique no botão iniciar/parar, e o utilizador pode iniciar ou parar diretamente o carregamento.

Em primeiro lugar, defina a definição do modo de carregamento para o modo de botão (offline) na Web, clique no botão Submit (Enviar) e, em seguida, clique em Save and Logout (Guardar e terminar sessão), conforme ilustrado na figura abaixo:

2. Configuração pormenorizada

2.1. Definições do sistema

Aceda às definições do carregador conforme descrito em 1.1. e 1.2

2.1.1. Definição da hora

As definições de tempo estão divididas em duas situações: modo Online e modo OffLine.

No modo Online, o sistema sincronizará automaticamente a hora se for ligado com sucesso à plataforma. Só precisa de definir o formato da hora e o fuso horário. Depois de iniciar sessão com êxito na Web, selecione primeiro Definição do sistema na barra de navegação esquerda e, em seguida, selecione o separador Definição da hora à direita. Pode definir o formato da hora e o fuso horário nesta página. Depois de concluídas as definições, clique em Submeter, como mostra a figura abaixo:

No modo OffLine: A definição da hora está dividida em dois passos:

Passo 1: Selecione System Setting (Definições do sistema) na barra de navegação esquerda e, em seguida, selecione o separador Charge Mode Setting (Definições do modo de carregamento), defina o modo de carregamento para Card Number (Offline) (Número do cartão), depois de concluída a definição, clique no botão Submit (Submeter) e, em seguida, clique no botão Save Restart (Guardar reiniciar) no canto superior direito, como mostrado abaixo:

Passo 2: Na barra de navegação System Setting (Definições do sistema), selecione o separador Time Setting (Definições da hora) à direita. Nesta página, pode definir o formato da hora, o fuso horário e a hora (clique no botão de ferramenta à direita do item Definição manual da hora para selecionar horas, minutos e segundos para a definição). Quando as definições estiverem concluídas, clique no botão Submit (Submeter).

2.1.2 Configuração da rede

Selecione o separador Configuração de rede e defina o tipo de DHCP, o endereço IP, a máscara de sub-rede, o gateway, o DNS, o APN, o endereço da plataforma e a palavra-passe de autenticação da plataforma, conforme necessário. Após a definição, clique no botão Submit (Enviar) e, em seguida, clique no botão Save and Logout (Guardar e terminar sessão) no canto superior direito.

2.1.3 Definição do modo de carregamento

Selecione o separador Charge Mode Setting (Definição do modo de carregamento) e pode selecionar o modo de carregamento a partir de Card Number (Offline), Button (Offline) ou OCPP Platform (Online) (predefinição), conforme apresentado na figura seguinte:

Depois de concluídas as definições, clique no botão Submit (Submeter) e, em seguida, clique no botão Save and Logout (Guardar e terminar sessão) no canto superior direito.

2.1.4 Definição da quantidade de conectores

Selecione o separador Quantity of Connectors (Quantidade de conectores) e defina o número de conectores CC e ou CA no separador, conforme ilustrado na figura seguinte:

 Depois de concluídas as definições, clique em Submit (Enviar) e, em seguida, clique no botão Save and Logout (Guardar e terminar sessão) no canto superior direito.

2.1.5 Interruptor VIN

O interrutor VIN  está desligado por defeito. Quando o interrutor  está ligado, o veículo  pode começar a carregar através de o MAC (o veículo MAC tem de ser adicionado a a plataforma  no modo plataforma  e o MAC do veículo tem de ser adicionado a a lista branca no modo local)

Selecione o separador Interruptor VIN e, na coluna Valor, pode definir o interrutor VIN. Quando o interrutor estiver ativado, clique em Submeter e, em seguida, clique em Guardar e Terminar sessão no canto superior direito. Depois de o carregador reiniciar, pode começar a carregar diretamente quando o conetor estiver ligado, como mostra a figura seguinte:

2.1.6 Definição da palavra-passe

 Selecione o separador Definição da palavra-passe e, no item Valor, pode modificar a palavra-passe de início de sessão na Web. Depois de concluída a modificação, clique no botão Submit (Submeter) e, em seguida, clique no botão Save and Log out (Guardar e terminar sessão) no canto superior direito, conforme ilustrado na figura seguinte:

2.2 Definição do carregamento

2.2.1 Definição do limite de potência

Selecione Charge Setting (Definições de carga) na barra de navegação esquerda e, em seguida, selecione o separador Power Limit (Limite de potência), clique na caixa pendente Power Limit (Limite de potência) para selecionar o sistema ou módulo para limite de potência ou processamento sem restrições, conforme ilustrado na figura seguinte:

2.2.2 Definição da lista branca

Selecione o separador Lista branca e clique no botão Adicionar um novo cartão RFID para adicionar o cartão à lista branca passando o cartão no ecrã ou clique em Adicionar para adicionar manualmente o número do cartão à lista branca. Depois de adicionar, clique em Submeter. Após a adição, é necessário atualizar a página (basta mudar de página). Após a adição bem-sucedida, o número do cartão aparecerá na lista abaixo, como mostrado abaixo:

Nota: Quando manualmente adicionar um número de cartão  , ele deve estar em letras maiúsculas , caso contrário a verificação falhará.

2.2.3 Definições de equilíbrio de carga dinâmico

Selecione o separador DLM Setting (Definições DLM) e clique na caixa pendente no item Value (Valor) para definir o interrutor de equilíbrio de carga dinâmica e as definições de carregamento ordenado (cliente ou servidor), conforme ilustrado na figura seguinte:

2.2.4 Definição do código QR

Selecione o separador Código QR, introduza o endereço URL no item Código QR e defina o endereço do código QR do terminal.

2.3 Definição do terminal

2.3.1 Definição do terminal DC

Selecione Definição do terminal na barra de navegação esquerda e, em seguida, na página direita, pode definir a corrente do conetor, o tipo de conetor e o modo de arrefecimento do ar do conetor para o terminal CC. Depois de concluídas as definições, clique no botão Submeter, como mostra a figura abaixo:

2.4 Informações em tempo real

2.4.1 Informações do terminal CC

Selecione Informação em tempo real na barra de navegação esquerda e, em seguida, selecione o separador Informação do terminal CC à direita. Pode ver as informações em tempo real do terminal CC na lista abaixo.

2.4.2 Informações BMS

Selecione o separador Informações do BMS e pode ver as informações em tempo real do BMS na lista abaixo.

2.4.3 Informações do módulo

Selecione o separador Informações do módulo e pode visualizar as informações em tempo real do módulo na lista abaixo, incluindo o modo de funcionamento do módulo, a temperatura do módulo, o estado de funcionamento, o estado do alarme, a tensão trifásica, a tensão de saída e a corrente de saída, como mostra a figura seguinte:

2.4.4 Informações de alerta em tempo real

Selecione o separador "Informações de alerta" para visualizar as informações de alerta de cada terminal, conforme ilustrado em na figura seguinte:

2.5 Informações históricas

2.5.1 Informações do pedido (histórico de transações)

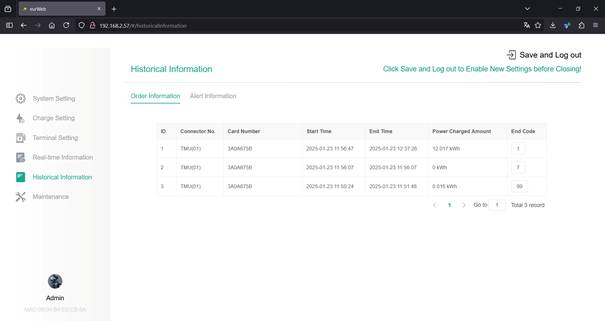

Selecione Informações históricas na barra de navegação esquerda e, em seguida, selecione o separador Informações sobre pedidos, à direita. Você pode visualizar as informações do pedido na lista abaixo. As informações da ordem incluem o número do cartão, a hora de início, a hora de paragem, a potência e o motivo da cessação

2.5.2 Informações de alerta históricas

Selecione o separador Informações de alerta e pode visualizar as informações de histórico de alarmes na lista abaixo.

2.6 Função de manutenção

2.6.1 Informações sobre a versão

Selecione Manutenção na barra de navegação esquerda e, em seguida, selecione o separador Informações sobre a versão, à direita. Na lista abaixo, pode visualizar as informações sobre a versão do sistema, incluindo informações sobre a versão da TCU, informações sobre a versão do módulo, informações sobre a versão da TMU, informações sobre a versão da SECC e informações sobre a versão da CMU.

2.6.2 Teste de rede

Selecione o separador Teste de rede, introduza o endereço de rede na linha de endereço de rede e clique no botão ping para testar a conetividade da rede. Os resultados são os seguintes:

2.6.3 Mudança de registo de logs

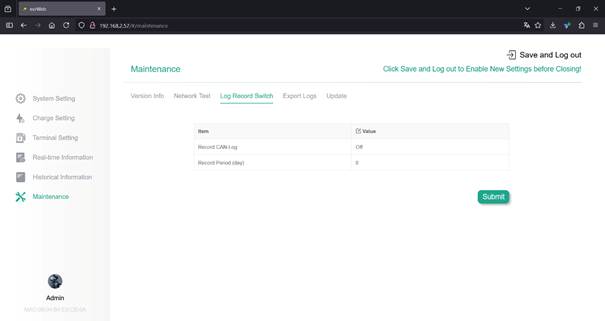

Selecione o separador Interruptor de registo de registo e, em seguida, pode definir o interrutor de registo e o período de registo no item Valor abaixo.

2.6.4 Exportar registos

Selecione o separador Exportar Registos e clique no botão Exportar registo para exportar o registo.

2.6.5 Atualização

Selecione o separador Atualizar, clique no botão Atualizar para selecionar o ficheiro do pacote de atualização do firmware correspondente e pode atualizar a TCU, TMU, CMU, SECC.

2.7 Definição do idioma

Clique no ícone de definição do idioma no canto superior direito e selecione o ícone do idioma correspondente que pretende definir.

2.8 Controlo de informações

As informações da interface incluem informações sobre o número da versão (CSCU e UI), informações relacionadas com o 4G, estado da ligação da plataforma, endereço MAC do carregador e endereço IP.

Clique no botão de sinal 4G no canto superior direito do ecrã para visualizar a interface de informação, como se mostra abaixo:
