1. Laadimise seadistamine

Alles pärast süsteemi seadistamist saab laadija minna normaalsesse tööolekusse ja kasutajad saavad laadijat õigesti kasutada.

Laadimisviisid hõlmavad online-laadimist, RFID-laadimist ja nupulaadimist

Süsteemi seadistamine jaguneb peamiselt kolmeks etapiks:

● IP-aadressi kontroll

● Platvormi seaded

● Laadimisrežiimi seaded

1.1 IP-aadressi kontroll

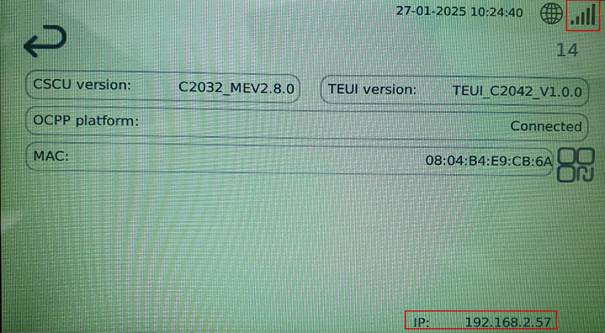

Pärast uuendamise lõpetamist klõpsake ekraani ülemises paremas nurgas asuvat 4G signaali nuppu, et vaadata seadme IP-aadressi, nagu allpool näidatud:

1.2 Online-laadimine

Kui laadija on platvormi laadimise režiimis, saavad kasutajad laadimist platvormi kaudu kaugjuhtimise teel alustada ja peatada.

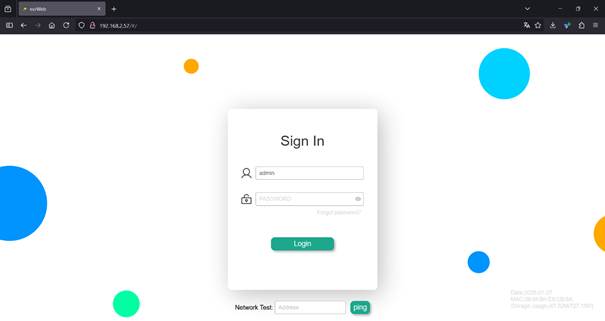

Kasutage arvuti Etherneti pordi ja laadija ruuteri Etherneti pordi ühendamiseks Etherneti kaablit. Avage brauser ja sisestage aadressiribale esimeses sammus vaadatud laadija IP-aadress, näiteks 192.168.2.57, ning vajutage Enter. Sisestage ilmuvas aknas kasutajanimi admin, esialgne parool: 301204ja klõpsake nuppu Logi sisse, nagu allpool näidatud:

Pärast edukat sisselogimist kuvatakse järgmine teave:

Esmalt lülitage laadija platvormirežiimi. Valige süsteemiseadete navigeerimismenüüst „Charging Mode Settings” („Laadimisrežiimi seaded”), valige väärtuse üksuses „System Settings Navigation” („Süsteemiseadete navigeerimine”) režiim „OCPP Platform (Online)” ja klõpsake pärast seadistamist nuppu „Submit” („Sisesta”), nagu allpool näidatud:

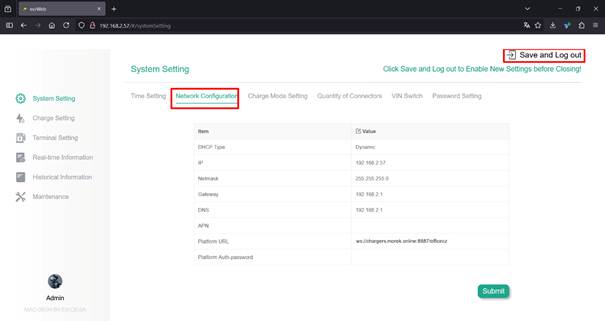

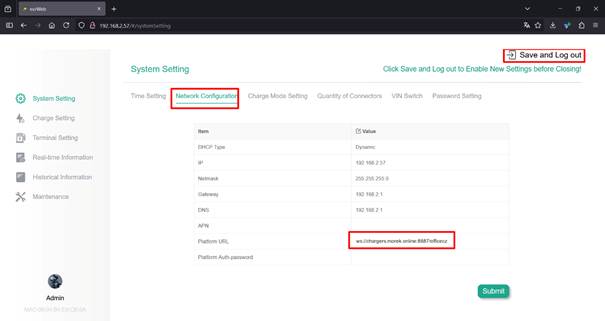

Seejärel valige vahekaart „Network Configuration“ („Võrgu konfiguratsioon“) ja sisestage platvormi aadress (kui on olemas parool või APN-i säte, palun täpsustage konfiguratsioon järgmises liideses), nagu allpool näidatud:

Pärast vormi täitmist klõpsake nuppu „Submit” („Sisesta”), seejärel klõpsake paremas ülemises nurgas nuppu „Save and Log out” („Salvesta ja logi välja”).

Pärast süsteemi edukat taaskäivitamist klõpsake laadimisjaama ekraani ülemises paremas nurgas, et kontrollida, kas platvorm on edukalt ühendatud, nagu on näidatud järgmisel joonisel:

1.3 RFID-laadimine

Kohaliku kaardi laadimise režiimis ei pea kasutajad laadija ühendusplatvormi seadistama. Pärast seadistamise lõpetamist saavad kasutajad laadimise alustamiseks või peatamiseks otse kaardilugejal kaarti libistada.

Kohalik kaardimakse konfiguratsioon on jagatud kaheks etapiks:

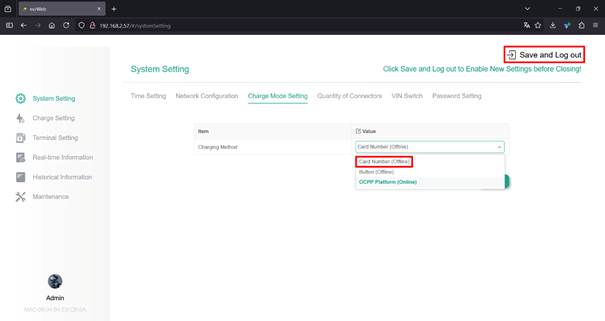

 Samm 1: Valige veebis sakk „Charge Mode Setting” („Laadimisrežiimi seadistus”) ja seadke allpool olev väärtus „Card Number” („Kaardi number”) režiimile, klõpsake nuppu „Submit” („Sisesta”) ja seejärel klõpsake „Save and Logout” („Salvesta ja logi välja”) nupu „ ” ülemises paremas nurgas, nagu allpool näidatud:

Kohaliku kaardiga tasumiseks peate kaardi numbri lubatud nimekirja lisama.

Samm 2: Pärast taaskäivitamist valige vasakul navigeerimisribal laadimisseaded, seejärel valige paremal valik „White List” ("Lubatud nimekiri") ja klõpsake nuppu „Add a new RFID card” („Lisa uus RFID-kaart”), et lisada kaart valge nimekirja, libistades kaarti ekraanil või klõpsates nuppu „Add” („Lisa”), et lisada kaardi number valge nimekirja käsitsi. Pärast lisamist klõpsake nuppu „Submit” („Sisesta”). Pärast lisamist peate lehte värskendama (lihtsalt vahetage lehte). Pärast edukat lisamist kuvatakse kaardi number allolevas loendis, nagu on näidatud alloleval joonisel:

Märkus: Kaardi numbri käsitsi lisamisel peavad olema tähed suurtähtedega, vastasel juhul ei saa seda kinnitada.

1.4 Nupuga laadimine

Nupuga laadimise seadistamise eesmärk on pakkuda seda kohalikele klientidele. Kui laadija on konfigureeritud nupuga laadimisrežiimiks, klõpsake ühendust ja seejärel klõpsake nuppu „Start/Stop” (Käivita/Peata) ning kasutaja saab laadimise otse käivitada või peatada.

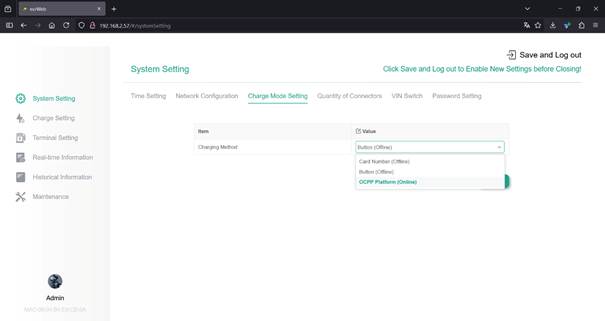

Esmalt seadke veebis laadimisrežiim nuppu (Offline) režiimile, klõpsake nuppu „Submit” („Esita”) ja seejärel klõpsake nuppu „Save and Logout” („Salvesta ja logi välja”), nagu on näidatud alloleval joonisel:

2. Üksikasjalik seadistamine

2.1. Süsteemi seaded

Juurdepääs laadija seadetele on kirjeldatud punktis 1.1. ja 1.2

2.1.1. Aja seadistamine

Aja seaded on jagatud kaheks olukorraks: Online-režiim ja Offline-režiim.

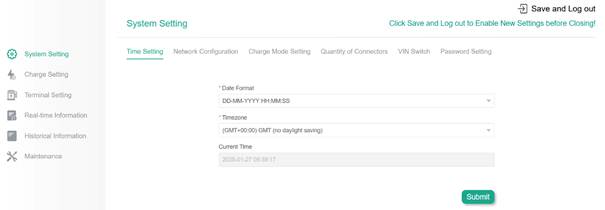

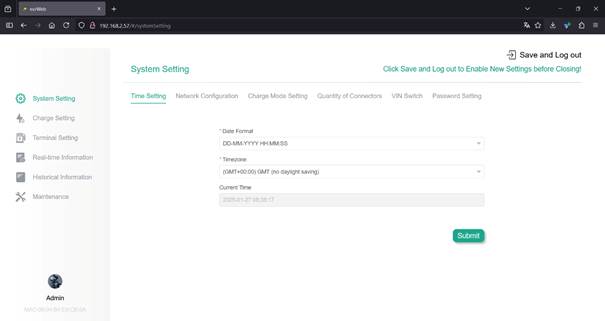

Online-režiimis sünkroniseerib süsteem aja automaatselt, kui see on platvormiga edukalt ühendatud. Peate ainult seadistama ajaformaadi ja ajavööndi. Pärast edukat sisselogimist veebis valige esmalt vasakul navigeerimisribal „System Setting” („Süsteemi seadistamine”) ja seejärel paremal „Time Setting” („Aja seadistamine”). Sellel lehel saate määrata ajaformaadi ja ajavööndi. Pärast seadistuste tegemist klõpsake nuppu „Submit” („Sisesta”), nagu on näidatud alloleval joonisel:

Offline-režiimis: aja seadistus on jagatud kahte etappi:

Samm 1: Valige vasakul navigeerimisribal „System Setting” („Süsteemi seadistamine”), seejärel valige sakk „Charge Mode Setting” („Laadimisrežiimi seadistus”), seadke laadimisrežiimiks „Card Number (Offline)” („Kaardi number (võrguühenduseta)”), pärast seadistamise lõpetamist klõpsake nuppu „Submit” („Sisesta”) ja seejärel klõpsake paremas ülemises nurgas nuppu „Save and Log out” („Salvesta ja logi välja”), nagu allpool näidatud:

Samm 2: Süsteemi seadeid navigeerimisribal valige paremal asuv vahekaart "Time Setting" ("Aja seadistamine"). Sellel lehel saate määrata ajaformaadi, ajavööndi ja aja (klõpsake käsitsi aja seadistamise elemendi paremal pool asuvat tööriista nuppu, et valida tundide, minutite ja sekundite seadistamiseks). Pärast seadistuste tegemist klõpsake nuppu „Submit” („Sisesta”).

2.1.2 Võrgu konfiguratsioon

Valige vahekaart „Network configuration“ ("Võrgu konfiguratsioon") ja määrake vastavalt vajadusele DHCP tüüp, IP-aadress, alamvõrgu mask, lüüs, DNS, APN, platvormi aadress ja platvormi autentimisparool. Pärast seadistamist klõpsake nuppu „Submit” („Sisesta”) ja seejärel paremas ülemises nurgas nuppu „Save and Log out” („Salvesta ja logi välja”).

2.1.3 Laadimisrežiimi seadistamine

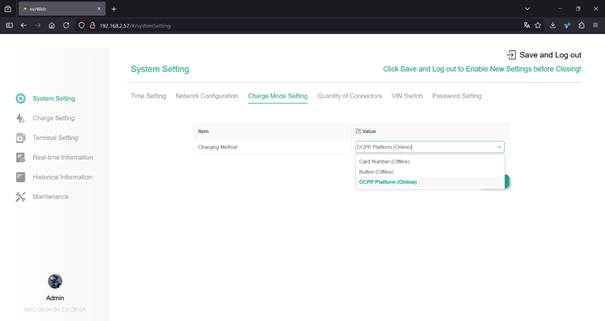

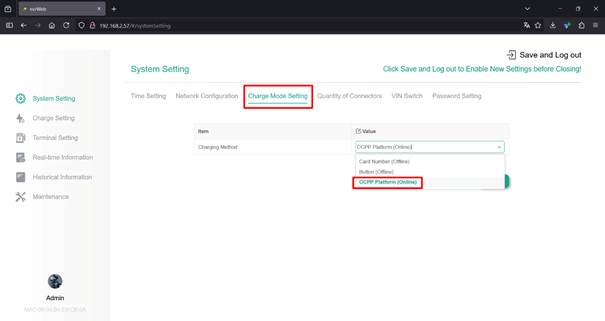

Valige vahekaart „Charge Mode Setting“ („Laadimisrežiimi seadistus“) ja saate valida laadimisrežiimi "Card Number (Offline), Button (Offline) või OCPP Platform (Online) (vaikimisi)" ("Kaardi number (võrguühenduseta), nupp (võrguühenduseta) või OCPP platvorm (võrgus) (vaikimisi)“) hulgast, nagu on näidatud järgmisel joonisel:

Pärast seadistuste tegemist klõpsake nuppu „Submit” („Sisesta”) ja seejärel paremas ülemises nurgas nuppu „Save and Log out” („Salvesta ja logi välja”).

2.1.4 Pistikute arvu seadistamine

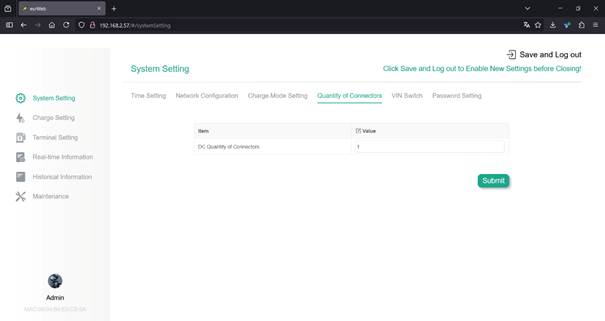

Valige vahekaart „Quantity of Connectors” ja määrake DC- ja/või AC-ühenduste arv, nagu on näidatud järgmisel joonisel:

 Pärast seadistuste tegemist klõpsake nuppu „Submit” („Sisesta”) ja seejärel paremas ülemises nurgas nuppu „Save and Log out” („Salvesta ja logi välja”).

2.1.5 VIN-lüliti

 VIN lüliti on välja lülitatud  vaikimisi. Kui lüliti  on sisse lülitatud, siis sõiduk saab alustada laadimist  MAC-i ( sõiduki MAC-i tuleb lisada valge nimekirja   platvormi  platvormi režiimis ja sõiduki MAC-i tuleb lisada valge nimekirja kohalikus režiimis)

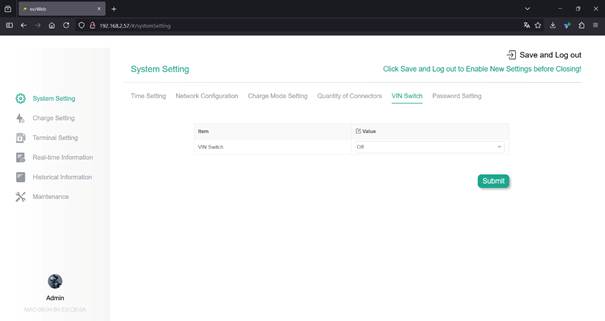

Valige vahekaart „VIN Switch“ („VIN-lüliti”) ja veerus „Value“ („Väärtus”) saate määrata VIN-lüliti. Kui lüliti on sisse lülitatud, klõpsake nuppu „Submit” („Sisesta”) ja seejärel paremas ülemises nurgas nuppu „Save and Log out” („Salvesta ja logi välja”). Pärast laadija taaskäivitumist saate laadimist alustada otse, kui pistik on ühendatud, nagu on näidatud järgmisel joonisel:

2.1.6 Parooli seadistamine

 Valige vahekaart „Password Setting“ ("Parooli seadistamine") ja väärtuse elemendi alt saate muuta veebi sisselogimise parooli. Pärast muudatuste tegemist klõpsake nuppu „Submit” „(Sisesta)” ja seejärel klõpsake paremas ülemises nurgas nuppu „Save and Log out” („Salvesta ja logi välja”), nagu on näidatud järgmisel joonisel:

2.2 Laadimise seadistus

2.2.1 Võimsuspiirangu seadistamine

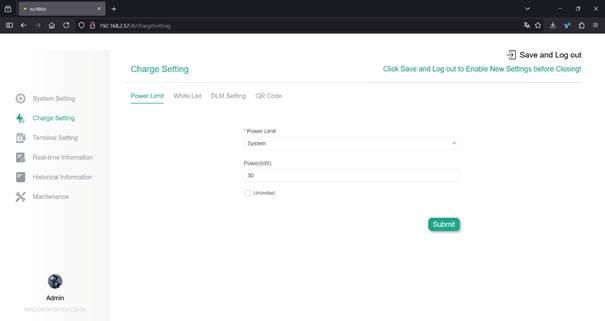

Valige vasakul navigeerimisribal „Charge Setting” („Laadimise seadistus”), seejärel valige vahekaart „Power Limit” ("Võimsuse piirang"), klõpsake rippmenüüd „Power Limit” ("Võimsuse piirang"), et valida süsteem või moodul, mille võimsust piirata või piiranguteta töötada, nagu on näidatud järgmisel joonisel:

2.2.2 Lubatud nimekirja seadistamine

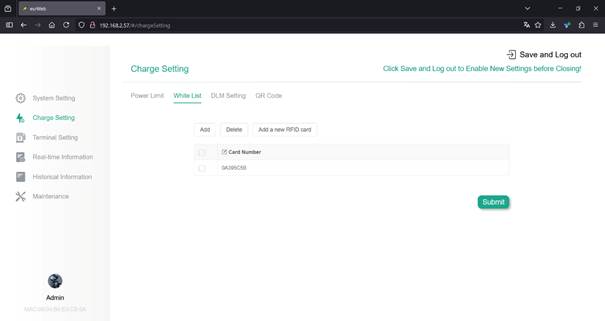

Valige valik „White List” („Lubatud nimekiri”) ja klõpsake nuppu „Add a new RFID card” („Lisa uus RFID-kaart”), et lisada kaart lubatud nimekirja „ ”, libistades kaarti ekraanil või klõpsates nuppu „Add” („Lisa”), et lisada kaardi number lubatud nimekirja käsitsi. Pärast lisamist klõpsake nuppu „Submit” („Sisesta”). Pärast lisamist peate lehekülje uuendama (lihtsalt vahetage lehekülge). Pärast edukat lisamist kuvatakse kaardi number allolevas loendis, nagu allpool näidatud:

Märkus: Kui lisate käsitsi  kaardi numbri, peab see olema  suurtähtedes, vastasel juhul kinnitamine ebaõnnestub.

2.2.3 Dünaamilise koormuse tasakaalustamise sätted

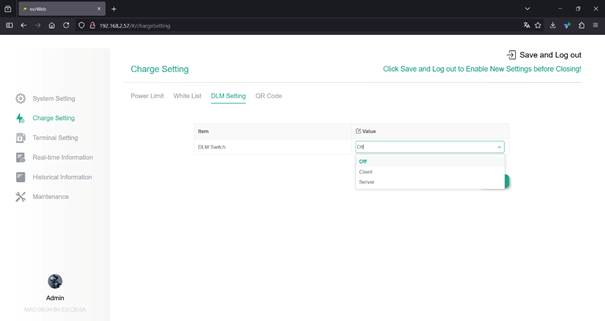

Valige vahekaart „DLM Setting” („DLM-i seadistus”) ja klõpsake rippmenüüd „Value” („Väärtus”), et määrata dünaamilise koormuse tasakaalustamise lüliti ja korrapärase laadimise sätted (klient või server), nagu on näidatud järgmisel joonisel:

2.2.4 QR-koodi seadistamine

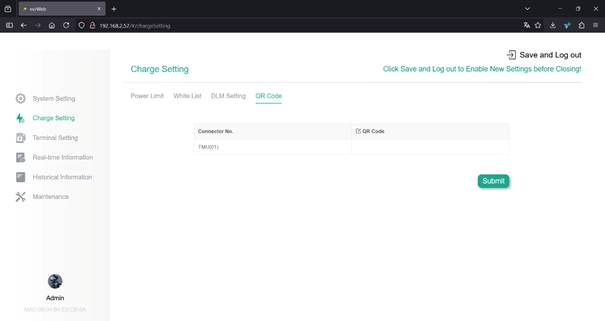

Valige vahekaart „QR Code” („QR-kood”), sisestage URL-aadress QR-koodi üksusele ja määrake terminali QR-koodi aadress.

2.3 Terminali seadistamine

2.3.1 DC terminali seadistus

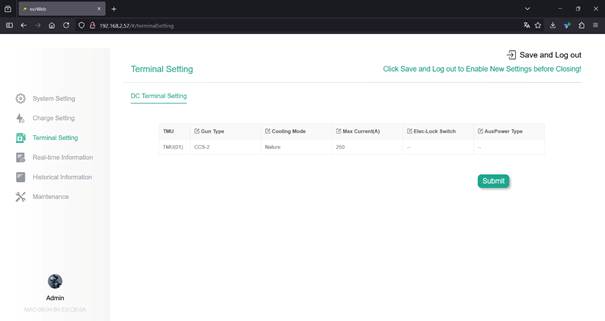

Valige vasakpoolsel navigeerimisribal „Terminal Setting“ („Terminali seaded”) ja seejärel saate paremal lehel määrata alalisvooluklemmi pistiku voolutugevuse, pistiku tüübi ja pistiku õhujahutusrežiimi. Pärast seadistuste tegemist klõpsake alloleval pildil näidatud nuppu „Submit” („Sisesta”):

2.4 Reaalajas teave

2.4.1 DC terminali teave

Valige vasakul navigeerimisribal „Real-time Information” („Reaalajas teave”) ja seejärel paremal „DC Terminal Information” („DC terminali teave”). Allolevast loendist saate vaadata DC-terminali reaalajas teavet.

2.4.2 BMS-i teave

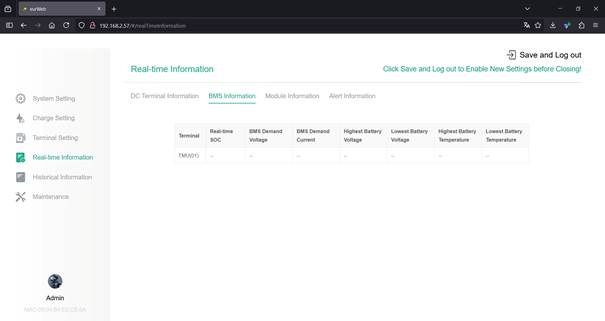

Valige vahekaart „BMS Information” („BMS-i teave”) ja saate allolevas loendis vaadata BMS-i reaalajas teavet.

2.4.3 Mooduli teave

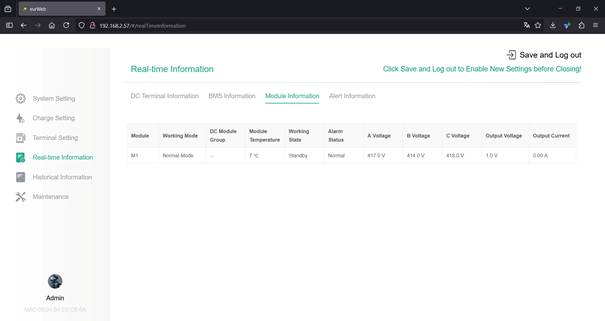

Valige vahekaart „Module Information” („Mooduli teave”) ja allolevas loendis saate vaadata mooduli reaalajas teavet, sealhulgas mooduli töörežiimi, mooduli temperatuuri, töötamise staatust, häire staatust, kolmefaasilist pinget, väljundpinget ja väljundvoolu, nagu on näidatud järgmisel joonisel:

2.4.4 Reaalajas häireteave

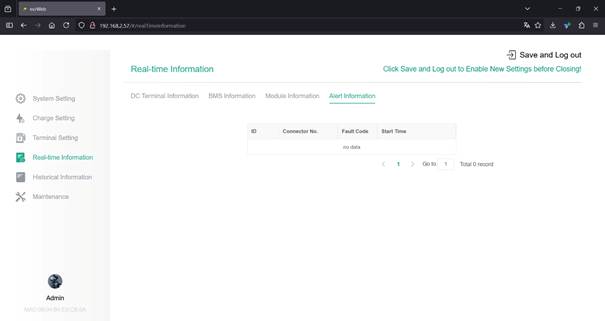

Valige vahekaart „Alert Information” („Häireteave”), et vaadata iga terminali häireteavet, nagu on näidatud järgmisel joonisel:

2.5 Ajalooline teave

2.5.1 Tellimuse andmed (tehingute ajalugu)

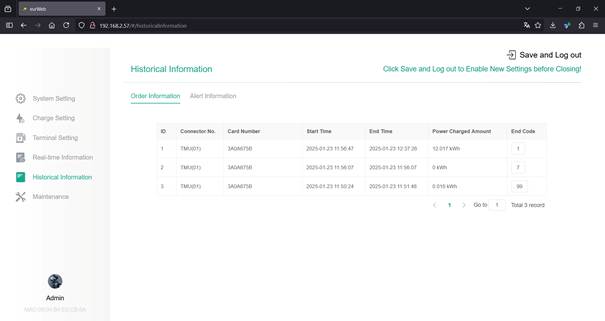

Valige vasakpoolsest navigeerimisribast „Historical Information” („Ajalooline teave”) ja seejärel paremal „Order Information” („Tellimuse teave”). Tellimuse teavet saate vaadata allolevast loendist. Tellimuse teave sisaldab kaardi numbrit, algusaega, lõppaega, võimsust ja lõpetamise põhjust

2.5.2 Ajalooline hoiatusteave

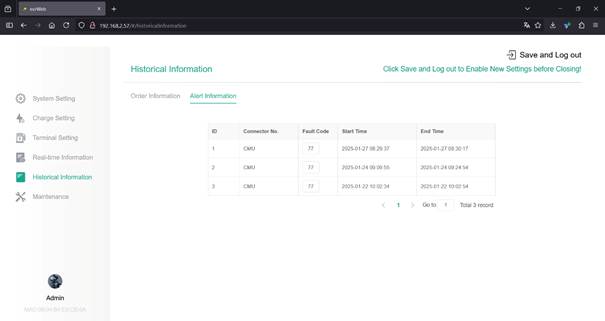

Valige vahekaart „Alert Information” („Häireteave”) ja saate allolevast loendist vaadata varasemaid häireteateid.

2.6 Hooldusfunktsioon

2.6.1 Versiooniteave

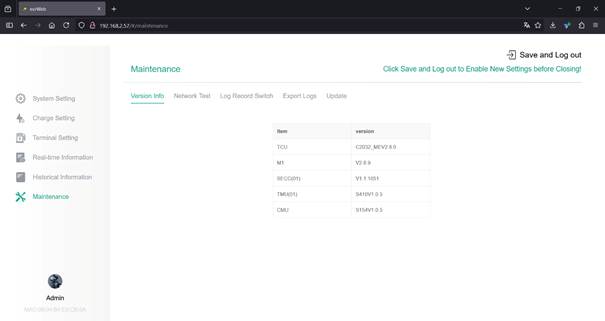

Valige vasakul navigeerimisribal „Maintenance” („Hooldus”) ja seejärel paremal „Version Info” („Versiooniinfo”). Allpool olevas loendis saate vaadata süsteemi versiooni teavet, sealhulgas TCU versiooni teavet, mooduli versiooni teavet, TMU versiooni teavet, SECC versiooni teavet ja CMU versiooni teavet.

2.6.2 Võrgu test

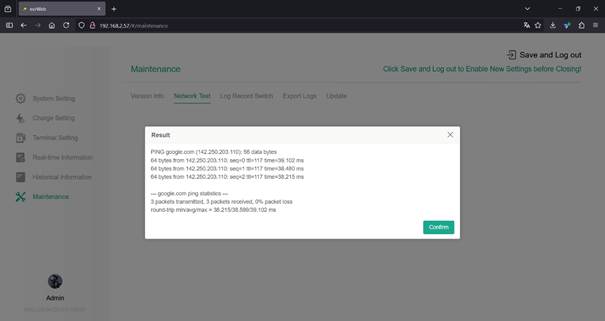

 Valige sakk „Network Test” ("Võrgu test"), sisestage võrgu aadress võrgu aadressi reale ja klõpsake nuppu „Ping”, et testida võrgu ühendust. Tulemused on järgmised:

2.6.3 Logi salvestamise lüliti

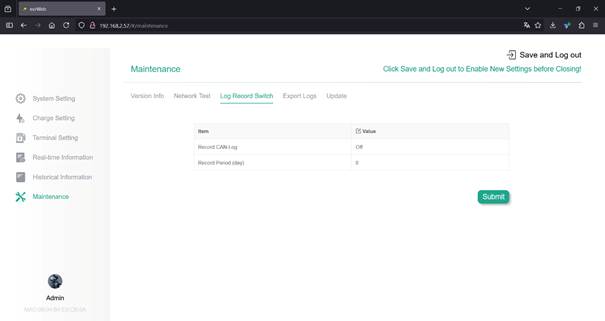

Valige vahekaart „Log Record Switch“ („Logikirje lüliti”) ja seejärel saate allolevas üksuses „Value“ („Väärtus“) määrata logi lüliti ja salvestusperioodi.

2.6.4 Ekspordi logid

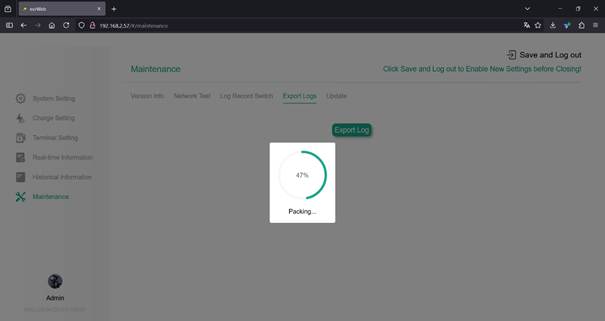

 Valige „Export Logs” („Ekspordi logid”),  ning klõpsake nuppu „Export Log” („Ekspordi logi”).

2.6.5 Värskendus

Valige vahekaart „Update“ („Uuendused“), klõpsake nuppu „Update“ („Uuenda“), et valida vastav püsivara uuenduspaketi fail, ja saate uuendada TCU-d, TMU-d, CMU-d ja SECC-d.

2.7 Keele seaded

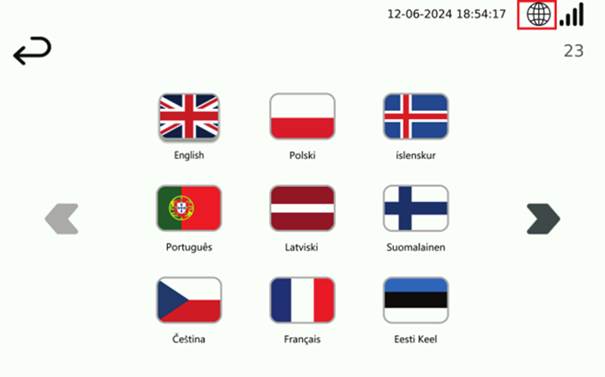

Klõpsake paremas ülanurgas keeleseadete ikooni ja valige vastav keeleikoon, mida soovite seadistada.

2.8 Teabe kontrollimine

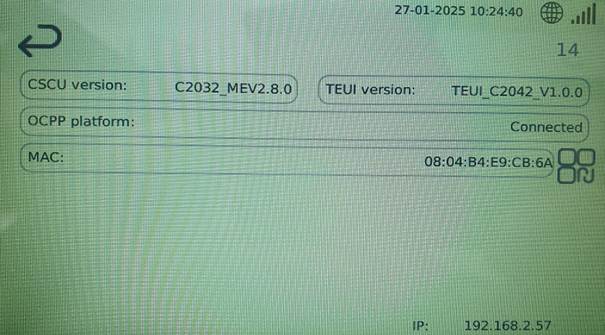

Liidese teave sisaldab versiooni numbri teavet (CSCU ja UI), 4G-ga seotud teavet, platvormi ühenduse olekut, laadija MAC-aadressi ja IP-aadressi.

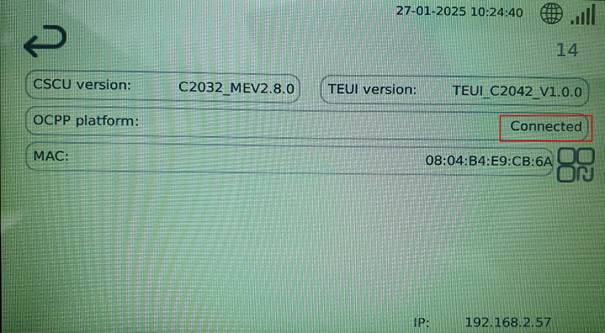

Vajutage ekraani ülemises paremas nurgas asuvat 4G signaali nuppu, et kuvada teabe liides, nagu allpool näidatud:
