SISUKORD

• 1. Laadimise alustamine
• 2. Laadimise lõpetamine
• 3. Konfiguratsioon
• 4. Aktiivse seansi teave

1. Laadimise alustamine

1.1 Kohalik algus

1.    Võtke pistik ja ühendage see elektriautoga.

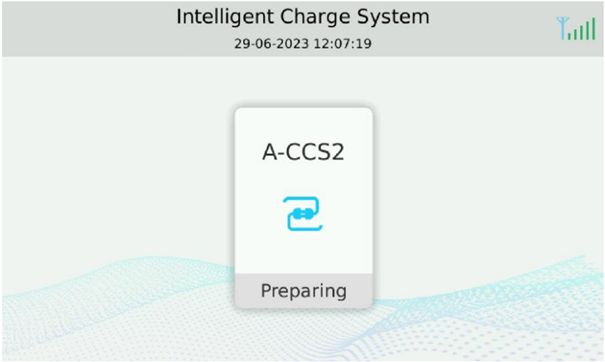

2.    Puudutage pistikut, mille olek on „Preparing“ (Ettevalmistus).

3.    Laadimise alustamiseks libista RFID-kaarti.

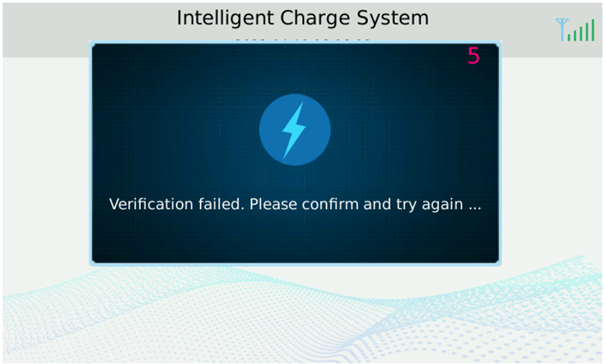

         Kui RFID pole autoriseeritud, kuvatakse ekraanil järgmine teave:

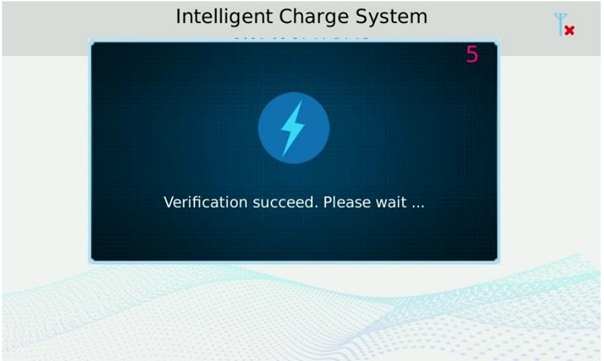

         Kui RFID on autoriseeritud, kuvatakse ekraanil järgmine teade:

1.2 Kaugkäivitus

Kui laadija on ühendatud OCPP-süsteemiga, lugege palun CPO esitatud juhiseid.

2. Laadimise lõpetamine

1.    Peatage kas elektriauto laadimisprotsess või vajutage ekraanil vastavat pistikut ja libistage RFID-koodi, mida laadimise alustamiseks kasutati.

2.    Kui laadimine on lõppenud ja pistik CCS2 sisendpesast lahti ühendatud, eemaldage pistik elektriautost.

3. Konfiguratsioon

3.1 Autoriseerimisrežiimi määramine (võrgus/võrguühenduseta)

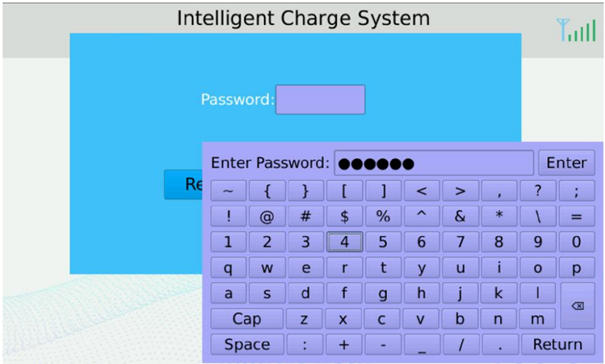

1.    Puudutage ekraani vasakus ülanurgas olevat tühja kohta. Ilmub sisselogimise ekraan.

2.    Puudutage parooli tekstivälja ja sisestage parool ekraaniklaviatuuri abil.

3.    Puuduta valikut "Charge Setting" („Laadimisseaded”) ja vali "Authorize Mode" („Autoriseerimisrežiim”) – kas võrgus (Online) või võrguühenduseta (Offline).

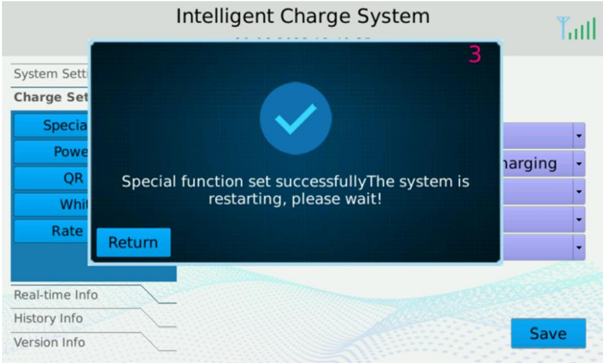

4.    Puudutage nuppu "Save" („Salvesta“). Ekraanil kuvatakse:

Pärast laadija taaskäivitumist on see kasutusvalmis.

3.2 OCPP-ühenduse seadistamine

1.    Logige konfiguratsioonimenüüsse sisse samamoodi nagu eelmisel korral.

2.    Määrake "Authorize Mode" („Autoriseerimisrežiim”) eelmises jaotises kirjeldatud viisil võrguühendusega olekuks.

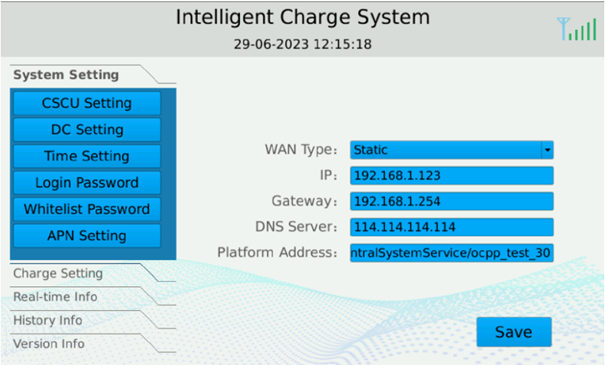

3.    Puudutage valikut "System Setting" („Süsteemi seaded”). Valige kas Staatiline IP või DHCP ja sisestage OCPP-serveri täielik URL.

OCPP URL peaks sisaldama ühenduse tüüpi (ws:// või wss://) ja OCPP ID-d. Näiteks:

"wss://ocpp.central.system/{OCPP_ID}".

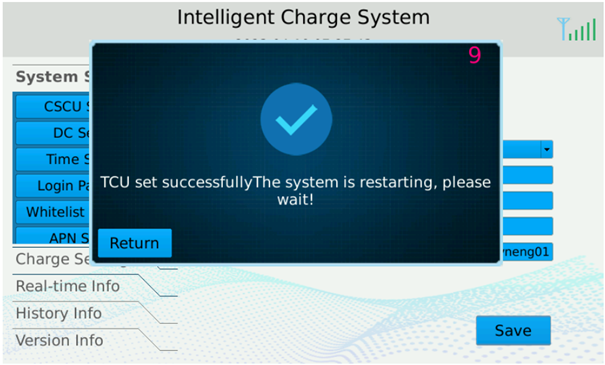

4. Puudutage nuppu "Save" („Salvesta“). Seade kuvab kinnituse ja taaskäivitub.

Pärast taaskäivitamist haldab laadimise autoriseerimist OCPP-süsteem.

4. Aktiivse seansi teave

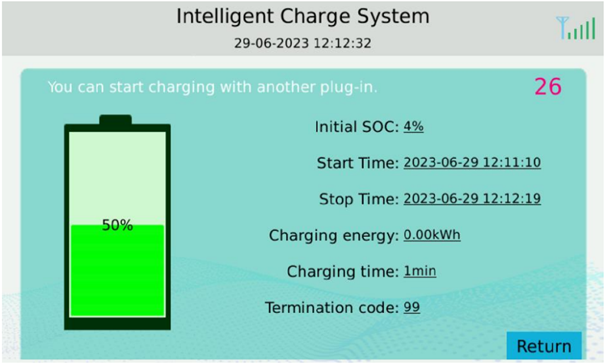

Aktiivse laadimise ajal puuduta ekraanil vastavat pistikupesa, et vaadata aega, SOC-i, energia ja võimsuse teavet.

Kui teil tekib mõni probleem või on küsimusi, palun esitage pilet.
