1. Nastavení nabíjení

Teprve po nastavení systému může nabíjecí stanice přejít do normálního pracovního stavu a uživatelé ji mohou správně používat.

Mezi metody nabíjení patří online nabíjení, nabíjení RFID a nabíjení tlačítkem

Nastavení systému je rozděleno do tří kroků:

● Zkontrolujte IP adresu

● Nastavení platformy

● Nastavení režimu nabíjení

1.1 kontrola IP adresy

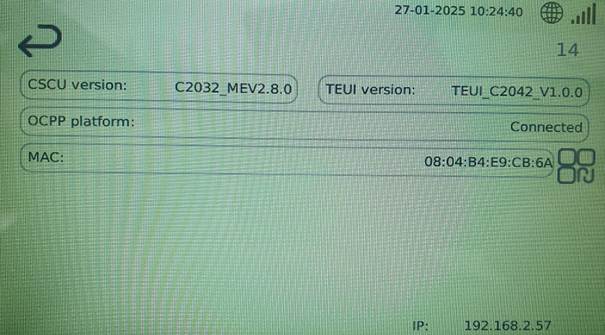

Po dokončení upgradu klikněte na tlačítko signálu 4G v pravém horním rohu obrazovky a zobrazte IP zařízení, jak je znázorněno níže:

1.2 Online nabíjení

Když je nabíjecí stanice nastavena do režimu nabíjení na platformě, uživatelé mohou na dálku spustit a zastavit nabíjení prostřednictvím platformy.

Pomocí ethernetového kabelu připojte ethernetový port počítače a ethernetový port nabíjecí stanice k routeru. Otevřete prohlížeč a do adresního řádku zadejte IP adresu nabíjecí stanice zobrazenou v prvním kroku, například 192.168.2.57, a poté klikněte na tlačítko Enter. V zobrazeném okně zadejte uživatelské jméno admin, defaultní heslo: 301204a klikněte na tlačítko Přihlásit, jak je uvedeno níže:

Po úspěšném přihlášení se zobrazí následující:

Nejprve nastavte nabíjecí stanice do režimu platformy. V navigaci Nastavení systému vyberte možnost Nastavení režimu nabíjení, v položce Hodnota vyberte možnost Režim platformy OCPP (Online) a po nastavení klikněte na tlačítko Odeslat, jak je znázorněno níže:

Poté vyberte kartu Konfigurace sítě a vyplňte adresu platformy (pokud je nastaveno heslo nebo APN, zadejte konfiguraci v následujícím rozhraní), jak je uvedeno níže:

Po vyplnění formuláře klikněte na tlačítko Odeslat a poté na tlačítko Uložit a odhlásit v pravém horním rohu.

Po úspěšném restartování systému klikněte na pravý horní roh obrazovky a zkontrolujte, zda je platforma úspěšně připojena, jak je znázorněno na následujícím obrázku:

1.3 Nabíjení RFID

V režimu místního nabíjení karty nemusí uživatelé konfigurovat platformu pro připojení nabíjecí stanice. Po dokončení konfigurace mohou uživatelé přímo přejet kartou po čtečce a spustit nebo zastavit nabíjení.

Konfigurace místního nabíjení karet je rozdělena do dvou kroků:

 Krok 1: Na webu vyberte kartu Charge Mode Setting (Nastavení režimu účtování) a nastavte níže uvedenou položku Value (Hodnota) na režim Card Number (Číslo karty), klikněte na tlačítko Submit (Odeslat) a poté klikněte na tlačítko Save and Logout (Uložit a odhlásit) v pravém horním rohu stránky , jak je znázorněno níže:

Chcete-li nabíjet kartou, musíte číslo karty přidat do whitelist seznamu.

Krok 2: Po restartování vyberte v levé navigaci položku Nastavení nabíjení, poté vpravo kartu White List a kliknutím na tlačítko Přidat novou kartu RFID přidejte kartu na whitelist přejetím po obrazovce nebo kliknutím na tlačítko Přidat přidejte číslo karty na whitelist ručně. Po přidání klikněte na Odeslat. Po přidání je nutné stránku obnovit (stačí ji přepnout). Po úspěšném přidání se číslo karty zobrazí v seznamu níže, jak je znázorněno na obrázku níže:

Poznámka: Při ručním přidávání čísla karty na  musí být číslo karty  napsáno velkými písmeny, jinak ověření selže.

1.4 Tlačítkové nabíjení

Účelem konfigurace nabíjení pomocí tlačítka je použití pro místní zákazníky. Pokud je nabíjecí stanice nakonfigurována na režim nabíjení tlačítkem, klikněte na konektor a poté na tlačítko start/stop a uživatel může přímo spustit nebo zastavit nabíjení.

Nejprve na webu nastavte režim Charge Mode Setting na Button (Offline) mode, klikněte na tlačítko Submit a poté klikněte na Save and Logout, jak je znázorněno na obrázku níže:

2. Podrobné nastavení

2.1. Nastavení systému

Přístupte k nastavení nabíjecí stanice jak je popsán v části 1.1. a 1.2

2.1.1. Nastavení času

Nastavení času se dělí na dvě situace: Online režim a OffLine režim.

V režimu Online systém automaticky synchronizuje čas, pokud je úspěšně připojen k platformě. Stačí pouze nastavit formát času a časové pásmo. Po úspěšném přihlášení na web nejprve vyberte v levém navigačním panelu položku Nastavení systému a poté vpravo kartu Nastavení času. Na této stránce můžete nastavit formát času a časové pásmo. Po dokončení nastavení klikněte na tlačítko Odeslat, jak je znázorněno na obrázku níže:

V režimu OffLine: Nastavení času je rozděleno do dvou kroků:

Krok 1: V levém navigačním panelu vyberte položku System Setting (Nastavení systému), poté vyberte kartu Charge Mode Setting (Nastavení režimu nabíjení), nastavte režim nabíjení na Card Number (Offline) (Číslo karty (Offline)), po dokončení nastavení klikněte na tlačítko Submit (Odeslat) a poté klikněte na tlačítko Save Restart (Uložit restart) v pravém horním rohu, jak je znázorněno níže:

Krok 2: Na navigačním panelu Nastavení systému vyberte vpravo kartu Nastavení času. Na této stránce můžete nastavit formát času, časové pásmo a čas (kliknutím na tlačítko nástroje vpravo od položky Ruční nastavení času vyberte hodiny, minuty a sekundy pro nastavení). Po dokončení nastavení klikněte na tlačítko Odeslat.

2.1.2 Konfigurace sítě

Vyberte kartu Konfigurace sítě a podle potřeby nastavte typ DHCP, IP adresu, masku podsítě, bránu, DNS, APN, adresu platformy a heslo pro ověření platformy. Po nastavení klikněte na tlačítko Odeslat a poté na tlačítko Uložit a odhlásit v pravém horním rohu.

2.1.3 Nastavení režimu nabíjení

Vyberte kartu Nastavení režimu nabíjení a můžete vybrat režim nabíjení z možností Číslo karty (offline), Tlačítko (offline) nebo Platforma OCPP (online) (výchozí), jak je znázorněno na následujícím obrázku:

Po dokončení nastavení klikněte na tlačítko Odeslat a poté na tlačítko Uložit a odhlásit v pravém horním rohu.

2.1.4 Nastavení množství konektorů

Vyberte kartu Počet konektorů a nastavte počet konektorů, jak je znázorněno na následujícím obrázku:

Po dokončení nastavení klikněte na tlačítko Odeslat a poté na tlačítko Uložit a odhlásit v pravém horním rohu.

2.1.5 Přepínač VIN

Přepínač VIN  je ve výchozím nastavení vypnutý  .  Když je přepínač  zapnutý, vozidlo  může začít nabíjet prostřednictvím MAC  (MAC vozidla  musí být přidán  do platformy  v režimu platformy  a MAC vozidla musí být přidán na whitelist v místním režimu)

Vyberte kartu Přepínač VIN a ve sloupci Hodnota můžete nastavit přepínač VIN. Když je přepínač nastaven na hodnotu zapnuto, klikněte na tlačítko Odeslat a poté na tlačítko Uložit a odhlásit v pravém horním rohu. Po restartu nabíjecí stanice můžete začít nabíjet přímo po připojení konektoru, jak je znázorněno na následujícím obrázku:

2.1.6 Nastavení hesla

 Vyberte kartu Nastavení hesla a v položce Hodnota můžete upravit webové přihlašovací heslo. Po dokončení úprav klikněte na tlačítko Odeslat a poté na tlačítko Uložit a odhlásit v pravém horním rohu, jak je znázorněno na následujícím obrázku:

2.2 Nastavení nabíjení

2.2.1 Nastavení limitu výkonu

V levém navigačním panelu vyberte možnost Charge Setting (Nastavení nabíjení), poté vyberte kartu Power Limit (Omezení výkonu), klikněte na rozevírací pole Power Limit (Omezení výkonu) a vyberte systém nebo modul pro omezení výkonu nebo neomezené zpracování, jak je znázorněno na následujícím obrázku:

2.2.2 Nastavení white-listu

Vyberte kartu White List a kliknutím na tlačítko Add a new RFID card (Přidat novou kartu RFID) přidejte kartu do bílého seznamu přejetím po obrazovce nebo kliknutím na tlačítko Add (Přidat) přidejte číslo karty do bílého seznamu ručně. Po přidání klikněte na Odeslat. Po přidání je nutné stránku obnovit (stačí ji přepnout). Po úspěšném přidání se číslo karty zobrazí v seznamu níže, jak je znázorněno na obrázku níže:

  Poznámka: Při ručním  přidávání čísla karty , musí být napsáno velkými písmeny, jinak ověření selže.

2.2.3 Nastavení dynamického vyrovnávání zátěže

Vyberte kartu DLM Setting (Nastavení DLM) a kliknutím na rozevírací pole v položce Value (Hodnota) nastavte přepínač dynamického rozložení zátěže a nastavení řádného nabíjení (klient nebo server), jak je znázorněno na následujícím obrázku:

2.2.4 Nastavení QR kódu

Vyberte kartu QR kód, zadejte adresu URL do položky QR kód a nastavte adresu QR kódu terminálu.

2.3 Nastavení terminálu

2.3.1 Nastavení DC

Na levém navigačním panelu vyberte možnost Terminal Setting (Nastavení konektoru) a na pravé stránce můžete nastavit proud konektoru, typ konektoru a režim chlazení konektoru vzduchem pro stejnosměrný konektor. Po dokončení nastavení klikněte na tlačítko Odeslat, jak je znázorněno na obrázku níže:

2.4 Informace v reálném čase

2.4.1 Informace o DC

V levém navigačním panelu vyberte možnost Informace v reálném čase a poté vpravo kartu Informace o terminálu DC. Informace o terminálu DC v reálném čase si můžete prohlédnout v seznamu níže.

2.4.2 Informace o BMS

Vyberte kartu Informace o BMS a v seznamu níže si můžete prohlédnout informace o BMS v reálném čase.

2.4.3 Informace o modulu

Vyberte kartu Informace o modulu a v seznamu níže můžete zobrazit informace o modulu v reálném čase, včetně pracovního režimu modulu, teploty modulu, pracovního stavu, stavu alarmu, třífázového napětí, výstupního napětí a výstupního proudu, jak je znázorněno na následujícím obrázku:

2.4.4 Výstražné informace v reálném čase

Výběrem karty Alert Information (Informace o výstrahách) zobrazíte informace o výstrahách jednotlivých terminálů, jak je znázorněno na na následujícím obrázku:

2.5 Historické informace

2.5.1 Informace o nabíjení (historie transakcí)

V levém navigačním panelu vyberte možnost Historické informace a poté vpravo kartu Informace o nabíjení. Informace o nabíjení si můžete prohlédnout v seznamu níže. Informace o nabíjení zahrnují číslo karty, čas spuštění, čas ukončení, výkon a důvod ukončení

2.5.2 Historické informace o výstrahách

Vyberte kartu Informace o výstrahách a v seznamu níže si můžete prohlédnout historické informace o výstrahách.

2.6 Funkce údržby

2.6.1 Informace o verzi

V levém navigačním panelu vyberte možnost Údržba a poté vpravo kartu Informace o verzi. V seznamu níže můžete zobrazit informace o verzi systému, včetně informací o verzi TCU, informací o verzi modulu, informací o verzi TMU, informací o verzi SECC a informací o verzi CMU.

2.6.2 Test sítě

Vyberte kartu Test sítě, do řádku síťové adresy zadejte síťovou adresu a kliknutím na tlačítko ping otestujte připojení k síti. Výsledky jsou následující:

2.6.3 Přepínač záznamů protokolu

Vyberte kartu Přepínač záznamu protokolu a poté můžete v položce Hodnota níže nastavit přepínač protokolu a dobu záznamu.

2.6.4 Export protokolů

Vyberte kartu Export Logs a kliknutím na tlačítko Export Log (Exportovat protokol) exportujte protokol.

2.6.5 Aktualizace

Vyberte kartu Aktualizace, klikněte na tlačítko Aktualizovat a vyberte příslušný soubor balíčku pro aktualizaci firmwaru a můžete aktualizovat TCU, TMU, CMU, SECC.

2.7 Nastavení jazyka

Klikněte na ikonu nastavení jazyka v pravém horním rohu a vyberte příslušnou ikonu jazyka, který chcete nastavit.

2.8 Kontrola informací

Informace o rozhraní zahrnují informace o čísle verze (CSCU a UI), informace týkající se 4G, stav připojení platformy, adresu MAC nabíjecí stanice a adresu IP.

Kliknutím na tlačítko signálu 4G v pravém horním rohu obrazovky zobrazíte informační rozhraní, jak je znázorněno níže:
