DC Charger NEW User Interface Setup Guide

Zmodyfikowano dnia pon, 5 Maj o 11:11 RANO

Spis treści




1. Konfiguracja ładowania



Dopiero po skonfigurowaniu systemu ładowarka może przejść do normalnego trybu pracy, a użytkownicy mogą z niej prawidłowo korzystać.

Metody ładowania obejmują ładowanie online, ładowanie RFID i ładowanie za pomocą przycisku


Ustawienie systemu dzieli się głównie na trzy etapy:

● Sprawdzenie adresu IP

● Ustawienia platformy

● Ustawienia trybu ładowania





1.1 Sprawdzenie adresu IP



Po zakończeniu aktualizacji kliknij przycisk sygnału 4G w prawym górnym rogu ekranu, aby wyświetlić adres IP urządzenia, jak pokazano poniżej:

Obsah obrázku text, snímek obrazovky, číslo, Písmo  Obsah vygenerovaný umělou inteligencí může být nesprávný.




1.2 Ładowanie online



Gdy ładowarka jest ustawiona na tryb ładowania platformowego, użytkownicy mogą zdalnie uruchamiać i zatrzymywać ładowanie za pośrednictwem platformy.



Użyj kabla Ethernet, aby połączyć port Ethernet komputera z portem Ethernet routera ładowarki. Otwórz przeglądarkę i wprowadź adres IP ładowarki wyświetlony w pierwszym kroku w pasku adresu, na przykład 192.168.2.57, a następnie kliknij Enter. W wyświetlonym oknie wprowadź nazwę użytkownika admin, hasło początkowe: 301204i kliknij przycisk Login, jak pokazano poniżej:

Obsah obrázku text, snímek obrazovky, software, Operační systém  Obsah vygenerovaný umělou inteligencí může být nesprávný.

Po pomyślnym zalogowaniu wyświetli się poniższy komunikat:

Obsah obrázku text, snímek obrazovky, software, Počítačová ikona  Obsah vygenerovaný umělou inteligencí může být nesprávný.




Najpierw ustaw ładowarkę na tryb platformy. Wybierz opcję Ustawienia trybu ładowania w nawigacji ustawień systemowych, wybierz tryb Platforma OCPP (Online) w elemencie Wartość i kliknij Prześlij po ustawieniu, jak pokazano poniżej:

Obsah obrázku text, snímek obrazovky, software, Počítačová ikona  Obsah vygenerovaný umělou inteligencí může být nesprávný.

Następnie wybierz zakładkę Konfiguracja sieci i wprowadź adres platformy (jeśli istnieje hasło lub ustawienie APN, określ konfigurację w poniższym interfejsie), jak pokazano poniżej:

Obsah obrázku text, snímek obrazovky, software, Počítačová ikona  Obsah vygenerovaný umělou inteligencí může být nesprávný.

Po wypełnieniu formularza kliknij przycisk Prześlij, a następnie kliknij Zapisz i wyloguj się w prawym górnym rogu.

Po ponownym uruchomieniu systemu kliknij prawy górny róg ekranu ładowania, aby sprawdzić, czy platforma została pomyślnie podłączona, jak pokazano na poniższym rysunku:

Obsah obrázku text, snímek obrazovky, číslo  Obsah vygenerovaný umělou inteligencí může být nesprávný.





1.3 Ładowanie RFID



W trybie ładowania kartą lokalną użytkownicy nie muszą konfigurować platformy połączenia ładowarki. Po zakończeniu konfiguracji użytkownicy mogą bezpośrednio zbliżyć kartę do czytnika, aby rozpocząć lub zatrzymać ładowanie.



Konfiguracja ładowania kartą jest podzielona na dwa etapy:



Krok 1: Wybierz zakładkę Ustawienia trybu ładowania w sieci Web i ustaw poniższy element Wartość na tryb Numer karty, kliknij przycisk Prześlij, a następnie kliknij Zapisz i Wyloguj w górnym prawym rógu, jak pokazano poniżej:

Obsah obrázku text, snímek obrazovky, software, Počítačová ikona  Obsah vygenerovaný umělou inteligencí může být nesprávný.


Aby móc pobierać opłaty, musisz dodać numer karty do białej listy.



Krok 2: Po ponownym uruchomieniu wybierz pozycję ustawień ładowania w lewym rogu na pasku nawigacyjnym, następnie wybierz kartę Biała lista po prawej stronie i kliknij przycisk Dodaj nową kartę RFID, aby dodać kartę do białej listy, zbliż ją do ekranu, lub kliknij Dodaj, aby ręcznie dodać numer karty do białej listy. Po dodaniu kliknij przycisk Prześlij. Po dodaniu należy odświeżyć stronę (po prostu przełączyć stronę). Po pomyślnym dodaniu numer karty pojawi się na poniższej liście, jak pokazano na poniższym rysunku:

Obsah obrázku text, snímek obrazovky, software, Počítačová ikona  Obsah vygenerovaný umělou inteligencí může být nesprávný.

Uwaga: Podczas ręcznego  dodawania numeru karty, musi on być wpisany wielkimi literami, w przeciwnym razie weryfikacja zakończy się niepowodzeniem.





1.4 Przycisk ładowania



Celem konfiguracji przycisku ładowania jest korzystanie z niego przez lokalnych klientów. Gdy ładowarka jest skonfigurowana do ładowania za pomocą przycisku, wystarczy kliknąć złącze, a następnie przycisk start/stop, aby użytkownik mógł bezpośrednio rozpocząć lub zatrzymać ładowanie.



Najpierw ustaw tryb ładowania na Przycisk (Offline) w ustawieniach internetowych, kliknij Prześlij, a następnie Zapisz i Wyloguj, zgodnie z ilustracją poniżej.

Obsah obrázku text, snímek obrazovky, software, Počítačová ikona  Obsah vygenerovaný umělou inteligencí může být nesprávný.




2. Szczegółowa konfiguracja


2.1. Ustawienia systemowe



Uzyskaj dostęp do ustawień ładowarki, jak opisano w punkcie 1.1. i 1.2



2.1.1. Ustawienie czasu



Ustawienia czasu dzielą się na dwie sytuacje: Tryb online i Tryb offline.



W trybie online system automatycznie zsynchronizuje czas, jeśli pomyślnie połączy się z platformą. Wystarczy ustawić format czasu i strefę czasową. Po pomyślnym zalogowaniu się do sieci, najpierw wybierz Ustawienia systemowe na lewym pasku nawigacyjnym, a następnie wybierz zakładkę Ustawienia czasu po prawej stronie. Na tej stronie można ustawić format czasu i strefę czasową. Po zakończeniu wprowadzania ustawień kliknij przycisk Prześlij, jak pokazano na poniższym rysunku:


Obsah obrázku text, snímek obrazovky, Písmo, číslo  Obsah vygenerovaný umělou inteligencí může být nesprávný.




W trybie OffLine: Ustawienie czasu podzielone jest na dwa etapy:



Krok 1: Wybierz Ustawienia systemu na lewym pasku nawigacyjnym, a następnie wybierz zakładkę Ustawienia trybu ładowania, ustaw tryb ładowania na Numer karty (Offline), po zakończeniu ustawień kliknij przycisk Prześlij, a następnie kliknij przycisk Zapisz w prawym górnym rogu, jak pokazano poniżej:

Obsah obrázku text, snímek obrazovky, software, Počítačová ikona  Obsah vygenerovaný umělou inteligencí může být nesprávný.

Krok 2: Na pasku nawigacyjnym Ustawień systemowych wybierz kartę Ustawienia Czasu po prawej stronie. Na tej stronie możesz ustawić format czasu, strefę czasową oraz godzinę. Kliknij przycisk narzędzia po prawej stronie opcji Ręczne ustawienie czasu, aby wybrać godziny, minuty i sekundy. Po zakończeniu wprowadzania ustawień kliknij przycisk Prześlij.





2.1.2 Konfiguracja sieci



Wybierz kartę Konfiguracja sieci i w razie potrzeby ustaw typ DHCP, adres IP, maskę podsieci, bramę, DNS, APN, adres platformy i hasło uwierzytelniania platformy. Po dokonaniu ustawień kliknij przycisk Prześlij, a następnie kliknij przycisk Zapisz i wyloguj w prawym górnym rogu.

Obsah obrázku text, snímek obrazovky, software, Počítačová ikona  Obsah vygenerovaný umělou inteligencí může být nesprávný.





2.1.3 Ustawienie trybu ładowania



Wybierz zakładkę Ustawienia trybu ładowania, a następnie wybierz tryb ładowania: Numer karty (offline), Przycisk (offline) lub Platforma OCPP (online) (domyślnie), jak pokazano na poniższym rysunku:

Obsah obrázku text, snímek obrazovky, software, Počítačová ikona  Obsah vygenerovaný umělou inteligencí může být nesprávný.

Po zakończeniu wprowadzania ustawień kliknij przycisk Prześlij, a następnie kliknij przycisk Zapisz i wyloguj w prawym górnym rogu.





2.1.4 Ustawienie ilości złączy



Wybierz kartę Ilość złączy i ustaw liczbę złączy DC i/lub AC, jak pokazano na poniższym rysunku:

Obsah obrázku text, snímek obrazovky, software, Počítačová ikona  Obsah vygenerovaný umělou inteligencí může být nesprávný. Po zakończeniu wprowadzania ustawień kliknij przycisk Prześlij, a następnie kliknij przycisk Zapisz i wyloguj w prawym górnym rogu.





2.1.5 Przełącznik VIN



Przełącznik VIN  jest domyślnie wyłączony  . Gdy przełącznik  jest włączony, pojazd  może rozpocząć ładowanie przez  MAC ( MAC pojazdu musi być dodany do platformy  w trybie platformy , a MAC pojazdu musi być dodany do białej listy w trybie lokalnym)

Przejdź do zakładki Przełącznik VIN, a następnie w kolumnie Wartość ustaw przełącznik VIN. Po włączeniu przełącznika kliknij przycisk Prześlij, a następnie kliknij przycisk Zapisz i wyloguj w prawym górnym rogu. Po ponownym uruchomieniu ładowarki możesz od razu rozpocząć ładowanie po podłączeniu złącza, jak pokazano na poniższym rysunku:

Obsah obrázku text, snímek obrazovky, software, Počítačová ikona  Obsah vygenerovaný umělou inteligencí může být nesprávný.





2.1.6 Ustawienie hasła



Przejdź do zakładki Ustawienia hasła, a następnie w polu Wartość zmień hasło do logowania w sieci. Po zakończeniu modyfikacji kliknij przycisk Prześlij, a następnie kliknij przycisk Kliknij przycisk Zapisz i wyloguj w prawym górnym rogu, jak pokazano na poniższym rysunku:

Obsah obrázku text, snímek obrazovky, software, Počítačová ikona  Obsah vygenerovaný umělou inteligencí může být nesprávný.



2.2 Ustawienie ładowania



2.2.1 Ustawienie limitu mocy



Wybierz opcję Ustawienia ładowania na pasku nawigacyjnym po lewej stronie, następnie wybierz kartę Limit mocy, kliknij pole rozwijane Limit mocy, aby wybrać system lub moduł, dla którego chcesz zastosować ograniczenie mocy lub przetwarzanie nieograniczone, jak pokazano na poniższym rysunku:

Obsah obrázku text, snímek obrazovky, software, Počítačová ikona  Obsah vygenerovaný umělou inteligencí může být nesprávný.


2.2.2 Ustawienie białej listy



Wybierz zakładkę Biała lista i kliknij przycisk Dodaj nową kartę RFID, aby dodać kartę do białej listy poprzez zbliżenie karty do ekranu lub kliknij przycisk Dodaj, aby ręcznie dodać numer karty do białej listy. Po dodaniu kliknij przycisk Prześlij. Po dodaniu należy odświeżyć stronę (po prostu przełączyć stronę). Po pomyślnym dodaniu numer karty pojawi się na poniższej liście, jak pokazano na poniższym rysunku:

Obsah obrázku text, snímek obrazovky, software, Počítačová ikona  Obsah vygenerovaný umělou inteligencí může být nesprávný. Uwaga: Podczas ręcznego dodawania numeru  karty, musi on być napisany wielkimi literami, w przeciwnym razie weryfikacja zakończy się niepowodzeniem.





2.2.3 Ustawienia dynamicznego równoważenia obciążenia



Przejdź do zakładki Ustawienia DLM, a następnie kliknij pole rozwijane w sekcji Wartość, aby ustawić przełącznik dynamicznego zarządzania obciążeniem oraz tryb ładowania sekwencyjnego (klient lub serwer), zgodnie z ilustracją poniżej.

Obsah obrázku text, snímek obrazovky, software, Počítačová ikona  Obsah vygenerovaný umělou inteligencí může být nesprávný.



2.2.4 Ustawienie kodu QR



Wybierz kartę Kod QR, wprowadź adres URL w polu Kod QR i ustaw adres kodu QR terminala.

Obsah obrázku text, snímek obrazovky, software, Počítačová ikona  Obsah vygenerovaný umělou inteligencí může být nesprávný.






2.3 Ustawienie terminala



2.3.1 Ustawienie zacisków DC



Wybierz Ustawienia terminala w lewym pasku nawigacyjnym, a następnie po prawej stronie ustaw prąd złącza, typ złącza oraz tryb chłodzenia powietrzem dla terminala DC. Po zakończeniu ustawień kliknij przycisk Prześlij, jak pokazano na poniższym rysunku:

Obsah obrázku text, snímek obrazovky, software, Počítačová ikona  Obsah vygenerovaný umělou inteligencí může být nesprávný.




2.4 Informacje w czasie rzeczywistym



2.4.1 Informacje o terminalu DC



Wybierz Informacje w czasie rzeczywistym na lewym pasku nawigacyjnym, a następnie wybierz zakładkę Informacje o terminalu DC po prawej stronie. Informacje w czasie rzeczywistym dotyczące terminala DC można przeglądać na poniższej liście.

Obsah obrázku text, snímek obrazovky, software, Počítačová ikona  Obsah vygenerovaný umělou inteligencí může být nesprávný.




2.4.2 Informacje o systemie BMS



Wybierz zakładkę Informacje BMS, aby wyświetlić informacje o systemie BMS w czasie rzeczywistym na poniższej liście.Obsah obrázku text, snímek obrazovky, software, Počítačová ikona  Obsah vygenerovaný umělou inteligencí může být nesprávný.





2.4.3 Informacje o module



Wybierz zakładkę Informacje o module, aby wyświetlić bieżące dane modułu w poniższej tabeli. Znajdziesz tam informacje takie jak: tryb pracy modułu, temperatura, status działania, status alarmu, napięcie trójfazowe, napięcie wyjściowe oraz prąd wyjściowy, zgodnie z ilustracją poniżej.

Obsah obrázku text, snímek obrazovky, software, Počítačová ikona  Obsah vygenerovaný umělou inteligencí může být nesprávný.


2.4.4 Informacje alarmowe w czasie rzeczywistym



Wybierz zakładkę Informacje o alertach, aby wyświetlić informacje o alertach dla każdego terminala, jak pokazano na poniższym rysunku:

Obsah obrázku text, snímek obrazovky, software, Počítačová ikona  Obsah vygenerovaný umělou inteligencí může být nesprávný.







2.5 Historia danych



2.5.1 Informacje o zamówieniu (historia transakcji)



Wybierz Historia transakcji na lewym pasku nawigacyjnym, a następnie wybierz zakładkę Informacje o zamówieniu po prawej stronie. Informacje o zamówieniu możesz zobaczyć na liście poniżej. Informacje o zamówieniu obejmują numer karty, godzinę rozpoczęcia, godzinę zakończenia, moc i powód zakończenia

Obsah obrázku text, snímek obrazovky, software, Počítačová ikona  Obsah vygenerovaný umělou inteligencí může být nesprávný.


2.5.2 Historia alertów



Wybierz kartę Informacje o alercie, aby wyświetlić historię alertów na liście poniżej.

Obsah obrázku text, snímek obrazovky, software, Počítačová ikona  Obsah vygenerovaný umělou inteligencí může být nesprávný.



2.6 Funkcja konserwacji



2.6.1 Informacje o wersji



Wybierz opcję Konserwacja na lewym pasku nawigacyjnym, a następnie wybierz kartę Informacje o wersji po prawej stronie. Na poniższej liście można wyświetlić informacje o wersji systemu, w tym informacje o wersji TCU, informacje o wersji modułu, informacje o wersji TMU, informacje o wersji SECC i informacje o wersji CMU.

Obsah obrázku text, snímek obrazovky, software, Počítačová ikona  Obsah vygenerovaný umělou inteligencí může být nesprávný.


2.6.2 Test sieciowy



Wybierz kartę Test sieci, wprowadź adres sieciowy w wierszu adresu sieciowego i kliknij przycisk ping, aby przetestować łączność sieciową. Wyniki przedstawiają się następująco:

Obsah obrázku text, snímek obrazovky, software, Multimediální software  Obsah vygenerovaný umělou inteligencí může být nesprávný.


2.6.3 Przełącznik zapisu dziennika



Wybierz zakładkę Przełącznik zapisu dziennika, a następnie w elemencie Wartość poniżej możesz ustawić przełącznik dziennika oraz okres zapisu.

Obsah obrázku text, software, Počítačová ikona, Webová stránka  Obsah vygenerovaný umělou inteligencí může být nesprávný.


2.6.4 Eksport dzienników



Wybierz zakładkę Eksport Dzienników i kliknij przycisk Eksportuj dziennik.Obsah obrázku text, snímek obrazovky, software, Multimediální software  Obsah vygenerovaný umělou inteligencí může být nesprávný.

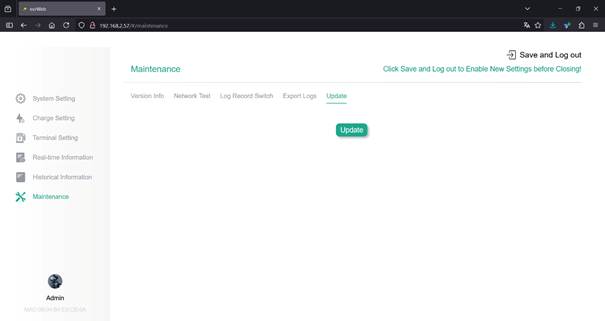

2.6.5 Aktualizacja



Wybierz zakładkę Aktualizacja, kliknij przycisk Aktualizuj, aby wybrać odpowiedni plik pakietu aktualizacji oprogramowania sprzętowego i możesz zaktualizować TCU, TMU, CMU, SECC.

Obsah obrázku text, snímek obrazovky, software, Počítačová ikona  Obsah vygenerovaný umělou inteligencí může být nesprávný.






2.7 Ustawienie języka



Kliknij ikonę ustawień języka w prawym górnym rogu i wybierz odpowiednią ikonę języka, którą chcesz ustawić.

Obsah obrázku snímek obrazovky, text, diagram, Písmo  Obsah vygenerovaný umělou inteligencí může být nesprávný.




2.8 Weryfikacja informacji



Informacje o interfejsie obejmują informacje o numerze wersji (CSCU i UI), informacje związane z 4G, status połączenia platformy, adres MAC ładowarki i adres IP.

Kliknij przycisk sygnału 4G w prawym górnym rogu ekranu, aby wyświetlić interfejs informacyjny, jak pokazano poniżej:

Obsah obrázku text, snímek obrazovky  Obsah vygenerovaný umělou inteligencí může být nesprávný.
