DC30kW Installation Manual

Změněno dne Po, 5 Květen v 12:32 ODPOLEDNE

Obsah



1. Bezpečnostní pokyny


Před instalací, servisem nebo používáním nabíjecí stanice Morek si přečtěte následující bezpečnostní opatření a dodržujte je. Montážní firma musí zajistit, aby byla nabíjecí stanice instalována v souladu s příslušnými normami a místními předpisy dané země.


1.1 Symboly použité v této příručce



1.2 Uschovejte si tyto pokyny


Tento návod obsahuje důležité pokyny pro nabíjecí stanici Morek DC30kW, které je třeba dodržovat při instalaci, provozu a údržbě jednotky.


1.3 VAROVÁNÍ: Nebezpečí úrazu elektrickým proudem

  • Před instalací nebo servisem nabíjecí stanice vypněte vstupní napájení nabíjecí stanice. Dokud není nabíjecí stanice zcela nainstalována a její kryty zajištěny, nechte ji vypnutou.
  • V případě nebezpečí a/nebo nehody musí certifikovaný elektrikář nabíjecí stanici okamžitě odpojit od elektrické sítě.
  • Nepoužívejte nabíjecí stanici, pokud je fyzicky poškozená nebo pokud má nabíjecí kabel praskliny, nadměrné opotřebení nebo jiné viditelné poškození. Pokud máte podezření, že je nabíjecí stanice poškozená, kontaktujte společnost Morek nebo svého distributora.
  • Nesměrujte silné proudy vody na nabíjecí stanici nebo do ní. Nikdy jej neovládejte mokrýma rukama. Nabíjecí zástrčku EV nevkládejte do žádné kapaliny.
  • Do nabíjecího portu nebo zástrčky nevkládejte prsty ani jiné předměty.
  • Před nabíjením si přečtěte návod k použití dodaný s nabíjecí stanicí Morek a uživatelskou příručku k vašemu elektromobilu.


1.4 VAROVÁNÍ: Nahromadění plynů


Některá elektrická vozidla vyžadují vnější ventilační systém, aby se při nabíjení v interiéru zabránilo hromadění nebezpečných nebo výbušných plynů. V návodu k obsluze vozidla zkontrolujte, zda vaše vozidlo při nabíjení neuvolňuje nebezpečné nebo výbušné plyny.


1.5 POZOR


  • Nabíjecí stanici používejte pouze k nabíjení kompatibilních elektrických vozidel. V návodu k obsluze vozidla zkontrolujte, zda je vaše vozidlo kompatibilní.
  • Tato nabíjecí stanice může mít vliv na implantované elektronické zdravotnické prostředky. Před nabíjením vozidla se poraďte se svým dodavatelem lékařského zařízení, zda může být ovlivněno účinky nabíjení.
  • Tato nabíjecí stanice neobsahuje žádné díly, které by mohl opravovat uživatel. Uživatel se nesmí pokoušet nabíjecí stanici servisovat, opravovat nebo přemisťovat. Pro více informací kontaktujte společnost Morek nebo svého distributora.
  • Dbejte na to, aby se nabíjecí kabel nemohl poškodit (zalomit, zaseknout nebo přejet) a aby zástrčka (zástrčky) nepřišly do styku se zdroji tepla, nečistotami nebo vodou.
  • Nabíjecí stanici používejte pouze za stanovených provozních podmínek.
  • V blízkosti nabíjecí stanice nepoužívejte výbušniny ani hořlavé látky.
  • Pokud si nejste jisti, jak nabíjecí stanici používat, požádejte o pomoc.
  • Nedovolte dětem obsluhovat nabíjecí stanici. Když se děti nacházejí v blízkosti nabíjecí stanice, která se používá, je vyžadován dohled dospělé osoby.
  • Na této nabíjecí stanici se nikdy nesmí používat adaptéry, konverzní adaptéry nebo prodlužovací kabely.


1.6 Bezpečnostní opatření pro nabíjecí stanice



POZOR:

Neotvírejte dvířka nabíjecí stanice, když:

  • Prší, sněží.
  • Nabíjecí stanice je vystavena přímému slunečnímu světlu.
  • Povětrnostní podmínky jsou vlhké (mlha, ...).

Nedodržení těchto pokynů může vést k ohrožení uživatele a může vést ke ztrátě záruky a odpovědnosti.


Zařízení obsahuje součásti, které mohou být poškozeny nebo zničeny elektrostatickým výbojem.

  • Při manipulaci s tímto zařízením dodržujte nezbytná bezpečnostní opatření týkající se elektrostatického výboje (ESD) podle norem EN61340-5-1 a 61340-5-2.
  • Nabíjecí stanice musí být skladována a přepravována v souladu se specifikacemi popsanými v této příručce.
  • I když nabíjecí stanici může používat nekvalifikovaná osoba, pouze kvalifikované osoby mohou nabíjecí stanici instalovat, uvádět do provozu, provádět servis, přemisťovat, opravovat a vyřazovat z provozu. Nedodržení těchto pokynů může vést k ohrožení uživatele a může vést ke ztrátě záruky a odpovědnosti.
  • Úpravy výrobku jsou zakázány. Může to vést k ohrožení uživatele a ke ztrátě záruky a odpovědnosti.
  • Tato nabíjecí stanice neobsahuje žádné díly, které by mohl opravovat uživatel. Uživatel se nesmí pokoušet nabíjecí stanici servisovat, opravovat nebo přemisťovat. Pro více informací kontaktujte společnost Morek nebo svého distributora.
  • Dbejte na to, aby se nabíjecí kabel nemohl poškodit (zalomit, zaseknout nebo přejet) a aby zástrčka (zástrčky) nepřišly do styku se zdroji tepla, nečistotami nebo vodou.
  • Nabíjecí stanici používejte pouze za stanovených provozních podmínek.
  • V blízkosti nabíjecí stanice nepoužívejte výbušniny ani hořlavé látky.
  • Nepoužívejte periferie, spotřební materiál nebo příslušenství, které neodpovídají nebo nejsou vhodné pro nabíjecí stanici.
  • Nepoužívejte přípravky proti graffiti, které by mohly nabíjecí stanici poškodit.
  • Neupravujte funkce nabíjecí stanice (nastavení dat, kabeláž, ).
  • Nabíjecí stanice musí být chráněna proti zvířatům, vniknutí předmětů nebo vody, i když neovlivňují provoz nabíjecí stanice.

Nedodržení těchto pokynů bude mít za následek poškození nabíjecí stanice.

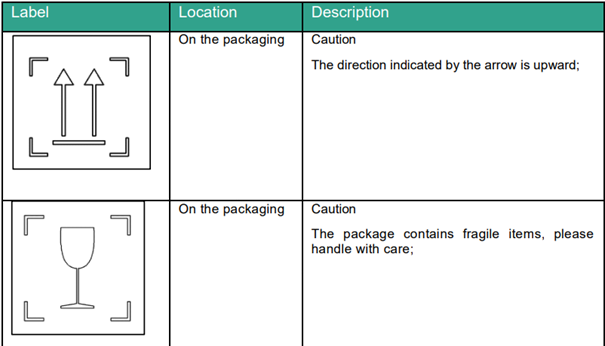

1.7 Bezpečnostní štítky na obalu



2. Úvod


Tento návod k instalaci a použití popisuje požadavky na instalaci nabíjecí stanice Morek DC30kW a její používání.


POZOR:

Toto zařízení není určeno pro použití v obytném prostředí a nemusí poskytovat dostatečnou ochranu rádiového příjmu.


2.1 Důležité informace


Tento dokument má pouze informativní charakter a nepředstavuje pro společnost Morek závaznou nabídku. Společnost Morek sestavila obsah tohoto dokumentu podle svého nejlepšího vědomí. Na úplnost, přesnost, spolehlivost nebo vhodnost obsahu a produktů a služeb v něm uvedených pro konkrétní účel se neposkytuje žádná výslovná ani předpokládaná záruka. Specifikace a údaje o výkonu obsahují průměrné hodnoty v rámci stávajících tolerancí specifikací a mohou se změnit bez předchozího upozornění. Před objednáním vždy kontaktujte Morek pro nejnovější informace a specifikace. Společnost Morek se výslovně zříká odpovědnosti za jakékoli přímé nebo nepřímé škody v nejširším slova smyslu, které vzniknou v důsledku nebo v souvislosti s používáním a/nebo výkladem tohoto dokumentu. ©Morek. Všechna práva vyhrazena.


2.2 Rozsah dokumentu


Tento návod uchovávejte po celou dobu životnosti nabíjecí stanice Morek DC30kW.


POZOR:

Tato příručka je určena jako zdroj informací pro kvalifikované pracovníky se zkušenostmi s prací na projektech vysokého napětí, kteří jsou schopni identifikovat požadavky a přijmout veškerá nezbytná opatření k bezpečnému dokončení instalace Morek DC 30KW.


© 2023 Morek - všechna práva vyhrazena. Žádná část tohoto dokumentu nesmí být upravována, reprodukována, zpracovávána nebo šířena v jakékoli formě nebo jakýmkoli způsobem bez předchozího písemného souhlasu společnosti Morek.


2.3 Představení produktu


Nabíjecí stanice Morek DC 30kW optimalizuje využití prostoru díky své menší hloubce a možnosti montáže na sloup nebo na zeď. 7" dotykový displej zajišťuje plynulou interakci mezi uživatelem a zařízením.



2.4 Specifikace produktu


Specifikace jsou uvedeny v samostatném článku: DC30kW




2.5 Potřebné nástroje k instalaci


POZOR:

Některé úkony popsané v této příručce mohou vyžadovat žebřík nebo schůdky. Řiďte se místními předpisy pro práci ve výškách a příslušných bezpečnostních pokynů.


Níže je uveden seznam nástrojů potřebných (nejsou součástí dodávky) k instalaci nabíjecí stanice Morek DC30kW:

  • Jehlové kleště
  • Nůž
  • Křížový šroubovák
  • Rozpínací šroub M12*100
  • Příklepová vrtačka + vrták φ12
  • Hořák
  • Ráčnový klíč 13#
  • Ráčnový klíč 18#

Přípojné místo napájecího zařízení EV musí být chráněno proudovým chráničem se jmenovitým zbytkovým provozním proudem nepřesahujícím 30 mA, proudový chránič (proudové chrániče) chránící přípojná místa musí být alespoň typu A, jmenovité napětí 400 V, jmenovitý proud alespoň 80 A. Do přední části jednotlivého zařízení je třeba přidat jistič střídavého proudu s lisovanou skříní s funkcí ochrany proti úniku.


3. Vlastnosti produktu


3.1 Přehled produktu

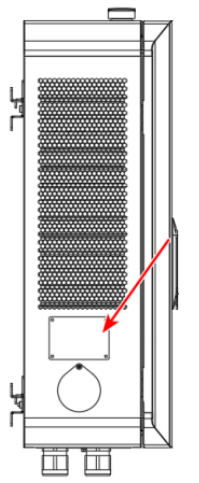

3.2 Typový štítek


Typový štítek se nachází v dolní části levé strany.




4. Přeprava a skladování


4.1 Skladování


VAROVÁNÍ:

Kondenzace uvnitř skříně poškodí nabíjecí stanici.

  • Nabíjecí stanici přepravujte a skladujte pouze v původním obalu. Neneseme odpovědnost za škody vzniklé při přepravě výrobku v nestandardním obalu.
  • Nabíjecí stanici skladujte v suchu, chraňte před přímým slunečním záření a v teplotním rozsahu uvedeném ve specifikacích.
  • Před demontáží nabíjecí stanice za účelem uskladnění nebo přemístění odpojte vstupní napájení.

Nedodržení těchto pokynů bude mít za následek zrušení záruky a poškození výrobku.


4.2 Přeprava


VAROVÁNÍ:

Poškozený výrobek


Po každé přepravě proveďte vizuální kontrolu nabíječky s otevřeným obalem. V případě viditelného poškození výrobek odmítněte. Veškeré nároky na náhradu škody neprodleně uplatněte u přepravce a rovněž neprodleně informujte odesílatele ohledně pojištění přepravy.


Nedodržení těchto pokynů může mít za následek smrt, vážné zranění nebo poškození zařízení.


Vizuální kontrola


Zkontrolujte, zda:

  • Není vnější obal poškozen.
  • Nejsou vnější panely nabíjecí stanice poškozené (naražené, poškrábané, ...).
  • Dvířka fungují správně.
  • Vnitřek nabíjecí stanice je čistý a nepoškozený


4.3 Manipulace se zabaleným produktem


1.    Manipulace s vysokozdvižným vozíkem


Manipulace se zabaleným produktem pomocí vysokozdvižného vozíku (Na paletě nesmí být více než 3 kusy).


2. Ruční manipulace


K přesunu jedné skříně je zapotřebí dvou osob.


4.4 Odstranění obalu


POZOR:

Některé úkony popsané v této příručce mohou vyžadovat žebřík nebo schůdky.

Řiďte se místními předpisy pro práci ve výškách a příslušných bezpečnostních pokynů.


1. Odstraňte kovové spony, které drží dřevěný obal.


Nářadí: kleště, šroubovák a páčidlo.


2. Odložte je stranou.

3. Odstraňte vrchní kryt.



4.    Sejměte levý a pravý boční kryt.


Obsah obrázku skica, design, diagram, ilustrace  Popis byl vytvořen automaticky


5.    Odstraňte přední a zadní kryt.



6.    Odstraňte obalovou fólii, kterou je skříňka omotána.

7.    Odstraňte PE plastový sáček přes skříň.

8.    Odstraňte tlumicí bloky EPE kolem skříně.


Obsah obrázku skica, design  Popis byl vytvořen automaticky


4.5 Obsah balení


Balení obsahuje následující komponenty:

  • Nabíjecí stanice
  • Příslušenství


5. Příprava na instalaci


Následující doporučení jsou vodítkem, které vám pomůže připravit se na instalaci nabíjecí stanice Morek DC30kW.


5.1 Bezpečnostní opatření


Před instalací, servisem nebo používáním nabíjecí stanice Morek DC30kW si musíte přečíst a dodržovat bezpečnostní pokyny na straně 3 na začátku tohoto návodu. Montážní firma musí zajistit, aby byla nabíjecí stanice instalována v souladu s příslušnými normami a místními předpisy dané země.


5.2 Před Instalací


  • Vypočítejte stávající elektrické zatížení, abyste určili maximální provozní proud pro instalaci nabíjecí stanice.
  • Vypočítejte vzdálenost od napájecího panelu k instalaci nabíjecí stanice, abyste zjistili úbytek napětí. Mohou platit místní předpisy platné v dané zemi.
  • Získejte všechna potřebná povolení od místního úřadu.
  • Uzemňovací konektory PE nesmí být spojovány.
  • Při výběru velikosti vodičů se řiďte místními předpisy, maximálním proudem a úbytkem napětí.
  • Používejte správné nástroje a zajistěte dostatečný materiální a ochranná opatření.
  • Ujistěte se, že v místě instalace nabíjecí stanice je dobrý mobilní signál.
  • Místo instalace zaopatřete správným elektrickým vedením a datovou kabeláží.
  • Připravte předřazený elektrický rozváděč podle místních předpisů a doporučení společnosti Morek


Ethernetová síť (LAN)


Pro připojení několika nabíjecích stanic Morek DC30kW (pro sdílení sítě) je nutné nainstalovat síť Ethernet


5.3 Vyberte umístění


Nabíjecí stanice je určena pro venkovní nebo vnitřní prostory.

Pokud je to možné, umístěte nabíjecí stanici do prostředí, kde není vystavena extrémnímu slunečnímu záření a náchylná k vnějšímu poškození.

Nabíjecí stanice je určena k umístění v prostoru bez omezení vstupu.


5.4 Umístění parkovacích míst


Pro dosažení maximální délky kabelu se doporučuje umístit Morek DC 30KW tak, jak je popsáno níže.


Obsah obrázku kruh, skica, bílé, symbol  Popis byl vytvořen automaticky


Poznámka:

  • Před nabíjecí stanicí ponechejte dostatek volného prostoru, aby uživatelé mohli bezpečně a pohodlně ovládat dotykovou obrazovku a další rozhraní.
  • Na obou stranách nabíjecí stanice ponechte alespoň 600 mm, aby byl zajištěn přístup ke konektoru.


Obsah obrázku diagram, řada/pruh, Technický výkres, skica  Popis byl vytvořen automaticky

Obsah obrázku diagram, text, řada/pruh, kruh  Popis byl vytvořen automaticky



Poznámka:

Ochranné sloupky by neměly zasahovat do volného prostoru kolem nabíječky.


5.5 Chlazení


Přívod vzduchu je umístěn ve spodní části skříně a vývod vzduchu je umístěn na levé straně skříně.


Obsah obrázku skica, design, ilustrace  Popis byl vytvořen automaticky


Obsah obrázku kruh, skica, bílé, symbol  Popis byl vytvořen automaticky

Poznámka:

V místech s nepříznivými povětrnostními podmínkami (vysoké teploty, sníh, silné slunce, ...) se doporučuje zajistit dodatečnou ochranu, jako je ochranný přístřešek.


5.6 Plán implementace


5.6.1 Instalace na sloup


Velikost otvoru zařízení je znázorněna na obrázku:


Obsah obrázku diagram, řada/pruh, Technický výkres, Plán  Popis byl vytvořen automaticky


Obsah obrázku text, diagram, Technický výkres, Plán  Popis byl vytvořen automaticky


Obsah obrázku diagram, řada/pruh, text, Písmo  Popis byl vytvořen automaticky


Obsah obrázku diagram, řada/pruh, Paralelní, Technický výkres  Popis byl vytvořen automaticky

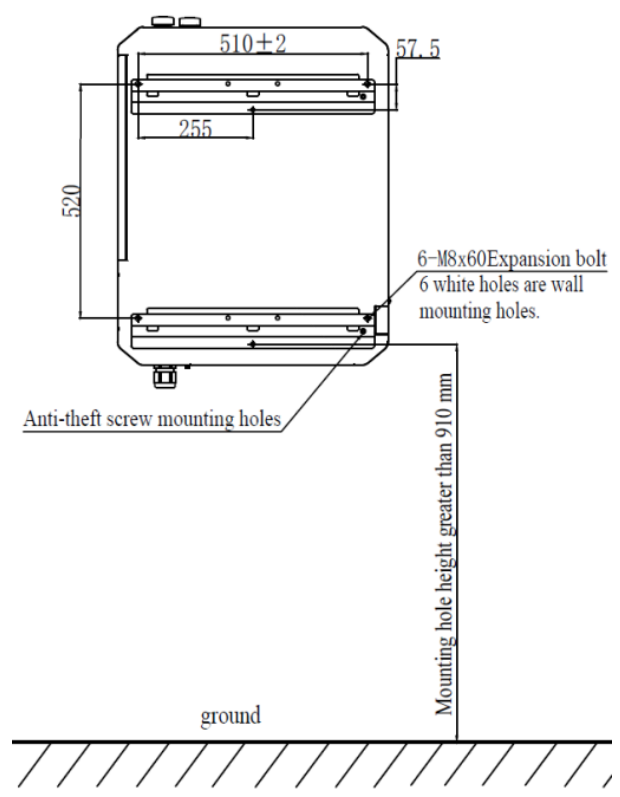

5.6.2 Instalace na stěnu


Velikost otvoru zařízení je znázorněna na obrázku:


Obsah obrázku diagram, skica, text, kresba  Popis byl vytvořen automaticky


Vysvětlení:

1. Umístění skříně nabíjecí stanice se určí dle místa instalace

2.    Šroub M8 z nerezové oceli (délka nejméně 60 mm), musí být kolmý k povrchu základu a po utažení matice musí být vidět 3 až 4 závity .

3.    Všechny rozměry na obrázku jsou v mm.

4. Záležitosti neuvedené ve výkresu se provádějí podle aktuálních místních norem.

5. Vzdálenost mezi předními dvířky zařízení a překážkou není menší než 0,8 m a vzdálenost mezi levou a pravou stranou a stěnou není menší než 0,8 m.


5.7 Vedení napájecích kabelů


Připravte si kabel a používejte pouze standardizovaný kabel.Pro AC kabel doporučujeme použít kabel o velikosti 3*25+2*16 mm². Velikost střídavého kabelu závisí na konfiguraci systému a místních předpisech. Další informace naleznete na výkresech elektrické instalace nebo je konzultujte s projektantem elektroinstalace.


Obsah obrázku kruh, skica, bílé, symbol  Popis byl vytvořen automaticky

Poznámka:

Není povoleno používat adaptéry nebo konverzní adaptéry. Není povoleno používat prodlužovacích kabelů.


5.8 Ochrana před úrazem elektrickým proudem a zkratem


Ochrana před úrazem elektrickým proudem


Nabíjecí stanice obsahuje následující zařízení na ochranu před úrazem elektrickým proudem:

  • IMD (zařízení pro monitorování izolace). Na výstupu CCS2.
  • Přepěťová ochrana
  • Hlavní vypínač pro AC vstup
  • Ochrana proti úniku AC proudu


Následující zařízení není součástí jednotky a musí být instalováno v rozvaděči před ním:

  • Při výběru zařízení proti úrazu elektrickým proudem, maximálním proudem a úbytkem napětí. v rozváděči se řiďte místními předpisy.


Ochrana proti zkratu


Nabíjecí stanice obsahuje následující zařízení na ochranu proti zkratu:

  • Zásuvka CCS2 je chráněna pojistkou.


5.9 Elektrické požadavky


5.9.1 Požadavky na Elektrickou soustavu


Nabíjecí stanice


Elektrické připojení musí provést odborný elektrikář v souladu s místními předpisy.

Nabíjecí stanice musí být připojena k elektrické síti s následujícími vlastnostmi:

  • 3 fáze (3P + PE +N*) (*Neutrál nutný v případě zásuvky AC).
  •  400 V (AC) +/- 10%
  • 50/60 Hz

Hlavní vypínač, umístěný před napájecím zdrojem nabíječky, musí být dimenzován instalatérem.

Při volbě ochrany proti proudu se řiďte místními předpisy, maximálním proudem a poklesem napětí.


Obsah obrázku kruh, skica, bílé, symbol  Popis byl vytvořen automaticky

Poznámka:

Minimálně je vyžadován proudový chránič RCD 30mA typu A.


5.9.2 Pokyny pro uzemnění


Pro pokyny k uzemnění dodržujte následující pravidla:

  • V místě kde nabíjecí stanice bude instalována musí být Impedance země nižší než 20 ohmů v suchý podmínkách.


6. Instalace Morek DC 30KW


6.1 Manipulace



VAROVÁNÍ:

  • Nabíjecí stanici přepravujte vždy ve vzpřímené poloze.
  • Nemanipulujte s nabíjecí stanicí, pokud je připojena ke zdroji napájení.
  • Nepoužívejte jeřábový zvedák, který není schopen unést hmotnost nabíjecí stanici.
  • Nabíjecí stanice má vysoko položené těžiště, při manipulaci s ní buďte opatrní.
  • Nepokládejte ruce pod nabíjecí stanici nebo vnitřkem nohou skrz bočními otvory.
  • Nabíjecí stanici musí být zajištěna proti převrácení. Tato ochrana musí být zachována až do konečné montáže.


6.2 Instalace skříně


Instalace na stěnu


1.    Označte středovou polohu každého montážního otvoru na stěně podle konstrukčního výkresu 30kW skříně pro montáž na stěnu.

2.    Pomocí vrtáku φ12 vyvrtejte v označeném místě montážní otvor hluboký 45 mm, odstraňte z otvoru prach a do montážního otvoru vložte expanzní trubku (M8*60).

3.    Namontujte montážní uši skříně na stěnu podle otvorů a zajistěte je pomocí matic dodávaných s rozpěrnými šrouby.

4.    Zvedněte 30kW závěsnou skříň, vyrovnejte horní a spodní vyčnívající části skříně s dlouhými otvory nad montážními ušima na stěně a umístěte skříň do montážních uší.

5.    Otevřete dveře skříně a nainstalujte šrouby M6 a podložky v příslušenství na místo označené šrouby proti krádeži.



Svislá instalace sloupů


1.    Vyznačte střed každého montážního otvoru na betonové podlaze podle velikosti otvoru 30kW vertikálního sloupového podstavce.

2.    Zapuštěné šrouby M10*100 by měly být kolmé k povrchu základu a jejich odkrytá délka by měla být 30 mm.

3.    Pokud je použit rozpěrný šroub, vyvrtejte v označeném místě vrtákem o průměru 12 mm otvor o hloubce 70 mm.

4.    Odstraňte prach z otvoru, vložte do otvoru expanzní trubku (M10*100 mm) a zajistěte ji maticemi M10.


Po instalaci skříně protřepejte skříň z různých směrů jestli necítíte zjevné uvolnění nebo otřesy. Nemělo by být cítit žádné zjevné uvolnění nebo otřesy.


6.3 Otevírání dveří modelu Morek DC30kW


POZOR:

Při otevírání dvířek postupujte podle pokynů vedle zámku dveří.

Nedodržení těchto pokynů bude mít za následek viditelné poškození produktu.


Nástroj: Klíč od dveří.

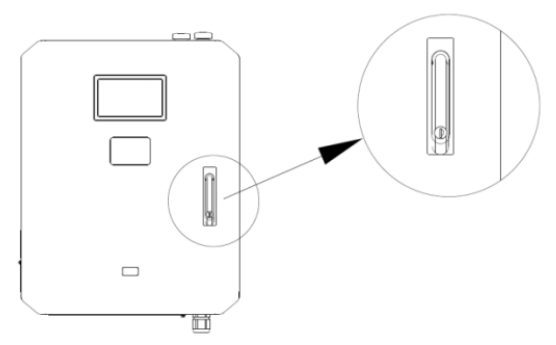

Najděte rukojeť.


Obsah obrázku skica, diagram, design  Popis byl vytvořen automaticky


Otevřete dveře:


1. Pomocí klíče otevřete zámek.

2. Vytáhněte rukojeť.

3. Otočte rukojetí ve směru hodinových ručiček.

4. Otevřete dveře.


Obsah obrázku kovové předměty, nářadí, zámek  Popis byl vytvořen automaticky


6.4 Elektrická připojení


Postup připojení kabelu je následující:


1. Otevřete přední dvířka skříně;.

2. Ujistěte se, že je jistič elektrického proudu vypnutý, abyste předešli úrazu elektrickým proudem;.

3. Bezpečně připojte jeden konec zemnícího kabelu k zemnící měděné tyči;

4. Připojte vstupní třífázové kabely střídavého proudu L1, L2 a L3 ke vstupním měděným tyčím A, B a C; vodič N je připojen k měděné tyči s vodičem N.


Obsah obrázku text, skica, diagram, kresba  Popis byl vytvořen automaticky



6.5 Kontrola po instalaci


1. Těsnění

V souladu s požadavky na konstrukci a úroveň ochrany, Po instalaci AC kabelu, zajistěte zámek kabelu, abyste zabránili vniknutí prachu nebo hmyzu.


2Čištění

Ukliďte drobnosti uvnitř skříně a v jejím okolí, jako jsou kabely, vázací pásky, šroubky atd. Nenechávejte nářadí na místě nebo ve skříni.


3Závěrečná kontrola

Zkontrolujte, zda je základna pevně nainstalována;

Zkontrolujte, zda jsou elektrické spoje a kabely správné a úplné, zda jsou spoje těsné a zda je uzemnění spolehlivé.

Zkontrolujte vzhled, značení a čistotu.


7. Uvedení do provozu



Obsah obrázku řada/pruh, trojúhelník  Popis byl vytvořen automaticky

NEBEZPEČÍ:

Nebezpečí úrazu elektrickým proudem.

Před uvedením do provozu nebo údržbou vypněte napájení na hlavním jističi a vypněte MCB v systému napájení.


Zapnutí nabíjecí stanice


Během provozu dávejte pozor na nebezpečí vysokého napětí, abyste předešli zranění osob a škodám na majetku. Systém musí být před zapnutím dobře uzemněn. Před uvedením do provozu je třeba provést kontrolu instalace. Ujistěte se, že hlavní vypínač vstupu AC Q1 a jističe Q3 jsou odpojené a hlava nabíjecí pistole je na těle skříně, a ujistěte se, že jsou všechna zařízení nainstalována na svém místě.


7.1 Příprava před zapnutím


1. Ujistěte se, že je odpojen předřazený vypínač napájení nabíjecího systému;

2. Pomocí multimetru změřte a potvrďte, že mezi AC vstupy L\N\ PE není zkrat;

3. Pomocí multimetru změřte a ověřte, že nedošlo ke zkratu mezi DC+\DC-\PE dvou hlav nabíjecích pistolí;

4. Zapněte hlavní vypínač napájení systému.

5. Pomocí multimetru změřte, zda je vstupní třífázové napájecí napětí ve skříni nabíjecího systému v přípustném rozsahu pracovního napětí systému (323 VAC ~ 460 VAC).


7.2 Zapnutí nabíjecí stanice


1.    Připojte obecný vstup AC MCB Q1 nabíjecího systému.

2.    Připojte jističe Q3 předních dveří skříně nabíjecího systému a zavřete přední dveře.

3.    Po 2s systém automaticky sepne vstupní stykač střídavého proudu poté, co proběhne samokontrola systému, a napájecí modul je elektrifikován.



8. Užívání Morek DC30kW

Nabíjecí stanici mohou používat i běžní lidé (není potřeba speciální kvalifikace ani školení).

Majitel nabíjecí stanice poskytne zákazníkovi veškeré informace týkající se postupu, zabezpečení a varování.


Kvůli vývoji firmwaru se mohou změnit některé prvky uživatelského rozhraní. Aktuální pokyny k použití a konfiguraci naleznete v Příručce uživatelského rozhraní Nabíjecí stanice DC.


VAROVÁNÍ:

  • Nepoužívejte nabíjecí stanici, pokud je fyzicky poškozená nebo pokud má nabíjecí kabel praskliny, nadměrné opotřebení nebo jiné viditelné poškození. Pokud máte podezření, že je nabíjecí stanice poškozená, kontaktujte společnost Morek nebo svého distributora.
  • Nesměrujte silné proudy vody na nabíjecí stanici nebo do ní. Nikdy jej neovládejte mokrýma rukama. Nabíjecí zástrčku EV nevkládejte do žádné kapaliny.
  • Do nabíjecího portu nebo zástrčky nevkládejte prsty ani jiné předměty.
  • Před nabíjením si přečtěte uživatelské pokyny dodané s vaší nabíjecí stanicí Morek a uživatelskou příručku pro vaše elektrické vozidlo.
  • Dbejte na to, aby se nabíjecí kabel nemohl poškodit (zalomit, zaseknout nebo přejet) a aby zástrčka (zástrčky) nepřišly do styku se zdroji tepla, nečistotami nebo vodou.
  • Pokud je kabel připojen k nabíjecí stanici, nenechávejte jej ležet na podlaze.


9. Vyřazení z provozu


Odstraňte a zlikvidujte nabíjecí stanici v souladu s platnými místními předpisy o likvidaci.



Obsah obrázku řada/pruh, trojúhelník  Popis byl vytvořen automaticky

NEBEZPEČÍ:

Nebezpečí úrazu elektrickým proudem.

Před vyjmutím nabíjecí stanice vypněte veškeré napájení v napájecí skříni. Zajistěte napájecí skříň a umístěte výstražné tabulky, abyste zabránili náhodnému přivedení napájení.


Chcete-li demontovat nabíjecí stanici Morek DC 30KW, postupujte podle výše uvedených kroků instalace v opačném pořadí.

Nabíjecí stanici zlikvidujte odpovědným způsobem.



Obsah obrázku text, snímek obrazovky  Popis byl vytvořen automaticky



-------------------------------------------------



Pokud se setkáte s nějakými problémy nebo máte dotazy, pošlete prosím ticket.



Byl tento článek užitečný?

To je skvělé!

Děkujeme Vám za zpětnou vazbu

Je ním líto, že jsme vám nepomohli

Děkujeme Vám za zpětnou vazbu

Dejte nám vědět, jak můžeme tento článek vylepšit!

Vyberte alespoň jeden důvod
Je požadována verifikace pomocí CAPTCHA.

Zpětná vazba odeslána

Oceňujeme vaši snahu a pokusíme se článek opravit
