Obsah
- 1. Bezpečnostní pokyny
- 2. Úvod
- 3. Vlastnosti produktu
- 4. Přeprava a skladování
- 5. Manipulace s produktem
- 6. Příprava na instalaci
- 7. Instalace Morek DC60kW
- 8. Uvedení do provozu
- 9. Použití Morek DC60kW
- 10. Vyřazení z provozu
- 11. Plán preventivní údržby
1. Bezpečnostní pokyny
Před instalací, servisem nebo používáním nabíjecí stanice Morek si přečtěte následující bezpečnostní opatření a dodržujte je. Montážní firma musí zajistit, aby byla nabíjecí stanice instalována v souladu s příslušnými normami a místními předpisy dané země.
1.1 Symboly použité v této příručce
1.2 Uschovejte si tyto pokyny
Tento návod obsahuje důležité pokyny pro nabíjecí stanici Morek DC60kW, které je třeba dodržovat při instalaci, provozu a údržbě jednotky.
1.3 VAROVÁNÍ: Nebezpečí úrazu elektrickým proudem
- Před instalací nebo servisem nabíjecí stanice vypněte vstupní napájení nabíjecí stanice. Dokud není nabíjecí stanice zcela nainstalována a její kryty zajištěny, nechte ji vypnutou.
- V případě nebezpečí a/nebo nehody musí certifikovaný elektrikář nabíjecí stanici okamžitě odpojit od elektrické sítě.
- Nepoužívejte nabíjecí stanici, pokud je fyzicky poškozená nebo pokud má nabíjecí kabel praskliny, nadměrné opotřebení nebo jiné viditelné poškození. Pokud máte podezření, že je nabíjecí stanice poškozená, kontaktujte společnost Morek nebo svého distributora.
- Nesměrujte silné proudy vody na nabíjecí stanici nebo do ní. Nikdy jej neovládejte mokrýma rukama. Nabíjecí zástrčku EV nevkládejte do žádné kapaliny.
- Do nabíjecího portu nebo zástrčky nevkládejte prsty ani jiné předměty.
- Před nabíjením si přečtěte návod k použití dodaný s nabíjecí stanicí Morek a uživatelskou příručku k vašemu elektromobilu.
1.4 VAROVÁNÍ: Nahromadění plynů
Některá elektrická vozidla vyžadují vnější ventilační systém, aby se při nabíjení v interiéru zabránilo hromadění nebezpečných nebo výbušných plynů. V návodu k obsluze vozidla zkontrolujte, zda vaše vozidlo při nabíjení neuvolňuje nebezpečné nebo výbušné plyny.
1.5 POZOR
- Nabíjecí stanici používejte pouze k nabíjení kompatibilních elektrických vozidel. V návodu k obsluze vozidla zkontrolujte, zda je vaše vozidlo kompatibilní.
- Tato nabíjecí stanice může mít vliv na implantované elektronické zdravotnické prostředky. Před nabíjením vozidla se poraďte se svým dodavatelem lékařského zařízení, zda může být ovlivněno účinky nabíjení.
- Tato nabíjecí stanice neobsahuje žádné díly, které by mohl opravovat uživatel. Uživatel se nesmí pokoušet nabíjecí stanici servisovat, opravovat nebo přemisťovat. Pro více informací kontaktujte společnost Morek nebo svého distributora.
- Dbejte na to, aby se nabíjecí kabel nemohl poškodit (zalomit, zaseknout nebo přejet) a aby zástrčka (zástrčky) nepřišly do styku se zdroji tepla, nečistotami nebo vodou.
- Nabíjecí stanici používejte pouze za stanovených provozních podmínek.
- V blízkosti nabíjecí stanice nepoužívejte výbušniny ani hořlavé látky.
- Pokud si nejste jisti, jak nabíjecí stanici používat, požádejte o pomoc.
- Nedovolte dětem obsluhovat nabíjecí stanici. Když se děti nacházejí v blízkosti nabíjecí stanice, která se používá, je vyžadován dohled dospělé osoby.
- Na této nabíjecí stanici se nikdy nesmí používat adaptéry, konverzní adaptéry nebo prodlužovací kabely.
1.6 Bezpečnostní opatření pro nabíjecí stanice
POZOR:
Neotvírejte dvířka nabíjecí stanice, když:
- Prší, sněží.
- Nabíjecí stanice je vystavena přímému slunečnímu světlu.
- Povětrnostní podmínky jsou vlhké (mlha, ...).
Nedodržení těchto pokynů může vést k ohrožení uživatele a může vést ke ztrátě záruky a odpovědnosti.
Zařízení obsahuje součásti, které mohou být poškozeny nebo zničeny elektrostatickým výbojem.
- Při manipulaci s tímto zařízením dodržujte nezbytná bezpečnostní opatření týkající se elektrostatického výboje (ESD) podle norem EN61340-5-1 a 61340-5-2.
- Nabíjecí stanice musí být skladována a přepravována v souladu se specifikacemi popsanými v této příručce.
- I když nabíjecí stanici může používat nekvalifikovaná osoba, pouze kvalifikované osoby mohou nabíjecí stanici instalovat, uvádět do provozu, provádět servis, přemisťovat, opravovat a vyřazovat z provozu. Nedodržení těchto pokynů může vést k ohrožení uživatele a může vést ke ztrátě záruky a odpovědnosti.
- Úpravy výrobku jsou zakázány. Může to vést k ohrožení uživatele a ke ztrátě záruky a odpovědnosti.
- Tato nabíjecí stanice neobsahuje žádné díly, které by mohl opravovat uživatel. Uživatel se nesmí pokoušet nabíjecí stanici servisovat, opravovat nebo přemisťovat. Pro více informací kontaktujte společnost Morek nebo svého distributora.
- Dbejte na to, aby se nabíjecí kabel nemohl poškodit (zalomit, zaseknout nebo přejet) a aby zástrčka (zástrčky) nepřišly do styku se zdroji tepla, nečistotami nebo vodou.
- Nabíjecí stanici používejte pouze za stanovených provozních podmínek.
- V blízkosti nabíjecí stanice nepoužívejte výbušniny ani hořlavé látky.
- Nepoužívejte periferie, spotřební materiál nebo příslušenství, které neodpovídají nebo nejsou vhodné pro nabíjecí stanici.
- Nepoužívejte přípravky proti graffiti, které by mohly nabíjecí stanici poškodit.
- Neupravujte funkce nabíjecí stanice (nastavení dat, kabeláž, ).
- Nabíjecí stanice musí být chráněna proti zvířatům, vniknutí předmětů nebo vody, i když neovlivňují provoz nabíjecí stanice.
Nedodržení těchto pokynů bude mít za následek poškození nabíjecí stanice.
1.7 Bezpečnostní štítky na obalu
2. Úvod
Tato instalační a uživatelská příručka popisuje požadavky na instalaci nabíjecí stanici Morek DC60kW a také způsob použití stanice.
POZOR:
Toto zařízení není určeno pro použití v obytném prostředí a nemusí poskytovat dostatečnou ochranu rádiového příjmu.
2.1 Důležité informace
Tento dokument má pouze informativní charakter a nepředstavuje pro společnost Morek závaznou nabídku. Společnost Morek sestavila obsah tohoto dokumentu podle svého nejlepšího vědomí. Na úplnost, přesnost, spolehlivost nebo vhodnost obsahu a produktů a služeb v něm uvedených pro konkrétní účel se neposkytuje žádná výslovná ani předpokládaná záruka. Specifikace a údaje o výkonu obsahují průměrné hodnoty v rámci stávajících tolerancí specifikací a mohou se změnit bez předchozího upozornění. Před objednáním vždy kontaktujte Morek pro nejnovější informace a specifikace. Společnost Morek se výslovně zříká odpovědnosti za jakékoli přímé nebo nepřímé škody v nejširším slova smyslu, které vzniknou v důsledku nebo v souvislosti s používáním a/nebo výkladem tohoto dokumentu. ©Morek. Všechna práva vyhrazena.
2.2 Rozsah dokumentu
Tento návod uchovávejte po celou dobu životnosti nabíjecí stanice Morek DC60kW.
POZOR:
Tato příručka je určena jako zdroj informací pro kvalifikované pracovníky se zkušenostmi s prací na projektech vysokého napětí, kteří jsou schopni identifikovat požadavky a přijmout veškerá nezbytná opatření k bezpečnému dokončení instalace zařízení Morek DC60kW.
© 2023 Morek - všechna práva vyhrazena. Žádná část tohoto dokumentu nesmí být upravována, reprodukována, zpracovávána nebo šířena v jakékoli formě nebo jakýmkoli způsobem bez předchozího písemného souhlasu společnosti Morek.

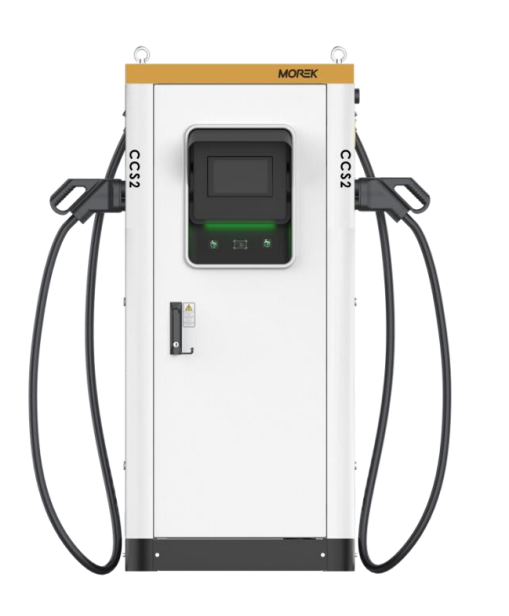

2.3 Představení produktu
Nabíjecí stanice Morek DC60kW optimalizuje využití prostoru díky své menší hloubce a možnosti montáže na sloup nebo na zeď. 7" dotykový displej zajišťuje plynulou interakci mezi uživatelem a zařízením.
2.4 Specifikace produktu
Specifikace jsou uvedeny v samostatném článku: DC60kW
2.5 Potřebné nástroje k instalaci
POZOR:
Některé úkony popsané v této příručce mohou vyžadovat žebřík nebo schůdky. Řiďte se místními předpisy pro práci ve výškách a příslušných bezpečnostních pokynů.
Níže je uveden seznam nástrojů potřebných (není součástí dodávky) k instalaci nabíjecí stanice Morek DC60kW:
- Jehlové kleště
- Nůž
- Křížový šroubovák
- Šroub M12*100
- Příklepová vrtačka + vrták φ12
- Ráčnový klíč 13#
- Ráčnový klíč 18#
- MCCB
Připojovací bod napájecího zařízení EV musí být chráněn proudovým chráničem se jmenovitým zbytkovým provozním proudem nepřesahujícím 30 mA Ochranné připojovací body musí být minimálně typu A, jmenovité napětí 400 V, jmenovitý proud minimálně 140 A. Do přední části jednotlivého zařízení je třeba přidat jistič střídavého proudu s lisovanou skříní s funkcí ochrany proti úniku.
3. Vlastnosti produktu
3.1 Přehled produktu
3.2 Typový štítek
Typový štítek se nachází v dolní části levé strany.
4. Přeprava a skladování
4.1 Skladování
VAROVÁNÍ:
Kondenzace uvnitř skříně poškodí nabíjecí stanici.
- Nabíjecí stanici přepravujte a skladujte pouze v původním obalu. Neneseme odpovědnost za škody vzniklé při přepravě výrobku v nestandardním obalu.
- Nabíjecí stanici skladujte v suchu, chraňte před přímým slunečním záření a v teplotním rozsahu uvedeném ve specifikacích.
- Před demontáží nabíjecí stanice za účelem uskladnění nebo přemístění odpojte vstupní napájení.
Nedodržení těchto pokynů bude mít za následek zrušení záruky a poškození výrobku.
4.2 Přeprava
VAROVÁNÍ:
Poškozený výrobek
Po každé přepravě proveďte vizuální kontrolu nabíječky s otevřeným obalem. V případě viditelného poškození výrobek odmítněte. Veškeré nároky na náhradu škody neprodleně uplatněte u přepravce a rovněž neprodleně informujte odesílatele ohledně pojištění přepravy.
Nedodržení těchto pokynů může mít za následek smrt, vážné zranění nebo poškození zařízení.
Vizuální kontrola
Zkontrolujte, zda:
- Není vnější obal poškozen.
- Nejsou vnější panely nabíjecí stanice poškozené (naražené, poškrábané, ...).
- Dvířka fungují správně.
- Vnitřek nabíjecí stanice je čistý a nepoškozený
4.3 Manipulace se zabaleným produktem
1. Manipulace s vysokozdvižným vozíkem
Manipulace se zabaleným produktem pomocí vysokozdvižného vozíku (Na paletě nesmí být více než 3 kusy).
2. Ruční manipulace
K přesunu jedné skříně je zapotřebí dvou osob.
4.4 Odstranění obalu
POZOR:
Některé úkony popsané v této příručce mohou vyžadovat žebřík nebo schůdky.
Řiďte se místními předpisy pro práci ve výškách a příslušných bezpečnostních pokynů.
1. Odstraňte kovové spony, které drží dřevěný obal.
Nářadí: kleště, šroubovák a páčidlo.
2. Odložte je stranou..
3. Odstraňte vrchní kryt..
4. Sejměte levý a pravý boční kryt.
5. Odstraňte přední a zadní kryt.
6. Odstraňte obalovou fólii, kterou je skříňka omotána.
7. Odstraňte PE plastový sáček přes skříň.
8. Odstraňte tlumicí bloky EPE kolem skříně.
4.5 Obsah balení
Balení obsahuje následující komponenty:
- Nabíjecí stanice
- Příslušenství
5. Manipulace s produktem
5.1 Manipulace s vysokozdvižným vozíkem
Morek DC60kW lze manipulovat pomocí vysokozdvižného vozíku.
5.2 Manipulace pomocí jeřábu
POZOR:
Některé úkony popsané v této příručce mohou vyžadovat žebřík nebo schůdky. Řiďte se místními předpisy pro práci ve výškách a příslušných bezpečnostních pokynů.
Morek DC 60KW lze manipulovat pomocí jeřábu.
Instalace háků a popruhů
POZOR:
Udržujte úhel zdvihu, jak je uvedeno níže:
6. Příprava na instalaci
Následující doporučení jsou vodítkem, které vám pomůže připravit se na instalaci nabíjecí stanice Morek DC60kW .
6.1 Bezpečnostní opatření
Před instalací, servisem nebo používáním nabíjecí stanice Morek DC60kW si musíte přečíst a dodržovat bezpečnostní pokyny v úvodu tohoto návodu. Montážní firma musí zajistit, aby byla nabíjecí stanice instalována v souladu s příslušnými normami a místními předpisy dané země.
6.2 Před Instalací
Vypočítejte stávající elektrické zatížení, abyste určili maximální provozní proud pro instalaci nabíjecí stanice.
- Vypočítejte vzdálenost od napájecího panelu k instalaci nabíjecí stanice, abyste zjistili úbytek napětí. Mohou platit místní předpisy platné v dané zemi.
- Získejte všechna potřebná povolení od místního úřadu.
- Uzemňovací konektory PE nesmí být spojovány.
- Při výběru velikosti vodičů se řiďte místními předpisy, maximálním proudem a úbytkem napětí.
- Používejte správné nástroje a zajistěte dostatečný materiální a ochranná opatření.
- Ujistěte se, že v místě instalace nabíjecí stanice je dobrý mobilní signál.
- Místo instalace zaopatřete správným elektrickým vedením a datovou kabeláží.
- Připravte předřazený elektrický rozváděč podle místních předpisů a doporučení společnosti Morek
Ethernetová síť (LAN)
Chcete-li připojit několik Morek DC 60 kW nabíjecí stanice (pro síťové sdílení), je nutné nainstalovat síť Ethernet.
6.3 Vyberte umístění
Nabíjecí stanice je určena pro venkovní nebo vnitřní prostory.
Pokud je to možné, umístěte nabíjecí stanici do prostředí, kde není vystavena extrémnímu slunečnímu záření a náchylná k vnějšímu poškození.
Nabíjecí stanice je určena k umístění v prostoru bez omezení vstupu.
Poznámka:
V místech s nepříznivými povětrnostními podmínkami (vysoké teploty, sníh, silné slunce apod.) se doporučuje zajistit dodatečnou ochranu, například ochranu stříškou nebo střechou.

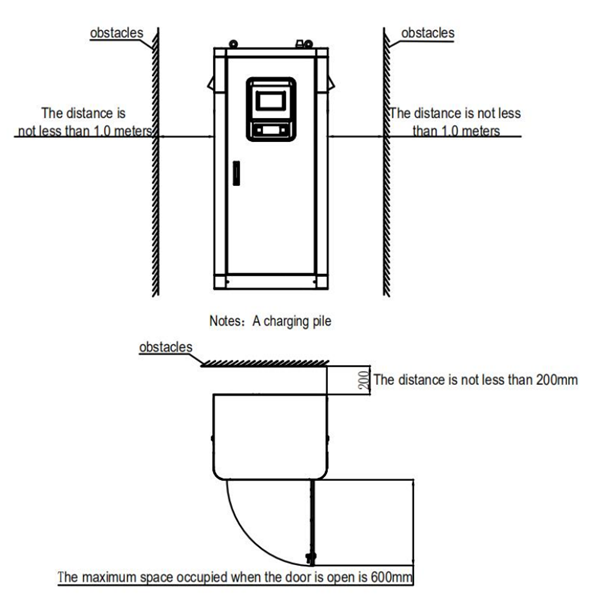

6.4 Umístění parkovacích míst
Pro dosažení maximální délky kabelu se doporučuje umístit Morek DC60kW , jak je popsáno níže.
Poznámka:
- Před nabíjecí stanicí ponechejte dostatek volného prostoru, aby uživatelé mohli bezpečně a pohodlně ovládat dotykovou obrazovku a další rozhraní.
- Na obou stranách nabíjecí stanice ponechte alespoň 600 mm, aby byl zajištěn přístup ke konektoru.
Poznámka:
Ochranné sloupky by neměly zasahovat do volného prostoru kolem nabíječky.
6.5 Chlazení
Přívod vzduchu je umístěn na pravých dveřích skříně a výstup vzduchu je umístěn na levých dveřích skříně.
6.6 Průchodnost
6.7 Základy
Dodržujte následující pravidla týkající se základů:
- Základy musí být provedeny v souladu s místními předpisy.
- Charakteristiky betonu je třeba vypočítat na základě technických údajů nabíjecí stanice.
- Beton by měl být mrazuvzdorný.
- Tloušťku základů je třeba vypočítat podle hmotnosti systému a místa instalace.
- Základ musí být rovný a vyrovnaný.
- Odklon svahu doleva/doprava nebo dopředu/dozadu může způsobit vniknutí vody a poškození nabíjecí stanice.
- Základy musí být pod zemí.
- Nabíječka musí být instalována na zemi.
6.8 Plán implementace
Připravte základy podle níže uvedeného schématu:
6.9 Vedení napájecích kabelů
Připravte si kabel a používejte pouze standardizovaný kabel. Pro AC kabel doporučujeme použít kabel o velikosti 3*50+2*25mm². Velikost AC kabelu závisí na konfiguraci systému a místních předpisech. Další informace naleznete na výkresech elektrické instalace nebo je konzultujte s projektantem elektroinstalace.
Poznámka:
Není povoleno používat adaptéry nebo konverzní adaptéry. Není povoleno používat prodlužovacích kabelů.
6.10 Ochrana před úrazem elektrickým proudem a zkratem
Ochrana před úrazem elektrickým proudem
Nabíjecí stanice obsahuje následující zařízení na ochranu před úrazem elektrickým proudem:
- IMD (Insulation Monitoring Device) na každém výstupu CCS2
- Přepěťová ochrana
- Hlavní vypínač pro AC vstup
- RCD (Residual Current Device) na 12 V DC zdroji
Následující zařízení není součástí jednotky a musí být instalováno v rozvaděči před ním:
- Při výběru zařízení proti úrazu elektrickým proudem, maximálním proudem a úbytkem napětí. v rozváděči se řiďte místními předpisy.
Ochrana proti zkratu
Nabíjecí stanice obsahuje následující zařízení na ochranu proti zkratu:
- Zásuvka CCS2 je chráněna pojistkou.
6.11 Elektrické požadavky
6.11.1 Požadavky na Elektrickou soustavu
Nabíjecí stanice
Elektrické připojení musí provést odborný elektrikář v souladu s místními předpisy.
Nabíjecí stanice musí být připojena k elektrické síti s následujícími vlastnostmi:
- 3 fáze (3P + PE +N*) (*Neutrál nutný v případě zásuvky AC).
- 400 V (AC) +/- 10%
- 50/60 Hz
Hlavní vypínač, umístěný před napájecím zdrojem nabíječky, musí být dimenzován instalatérem.
Při volbě ochrany proti proudu se řiďte místními předpisy, maximálním proudem a poklesem napětí.
Poznámka:
Minimálně je vyžadován proudový chránič RCD 30mA typu A.
6.11.2 Pokyny pro uzemnění
Pro pokyny k uzemnění dodržujte následující pravidla:
- V místě kde nabíjecí stanice bude instalována musí být Impedance země nižší než 20 ohmů v suchý podmínkách.
7. Instalace Morek DC60kW
7.1 Manipulace
VAROVÁNÍ:
- Nabíjecí stanici přepravujte vždy ve vzpřímené poloze.
- Nemanipulujte s nabíjecí stanicí, pokud je připojena ke zdroji napájení.
- Nepoužívejte jeřábový zvedák, který není schopen unést hmotnost nabíjecí stanici.
- Nabíjecí stanice má vysoko položené těžiště, při manipulaci s ní buďte opatrní.
- Nepokládejte ruce pod nabíjecí stanici nebo vnitřkem nohou skrz bočními otvory.
- Nabíjecí stanici musí být zajištěna proti převrácení. Tato ochrana musí být zachována až do konečné montáže.
7.2 Otevřete dvířka zařízení Morek DC60kW
POZOR:
Při otevírání dvířek postupujte podle pokynů vedle zámku dveří.
Nedodržení těchto pokynů bude mít za následek viditelné poškození produktu.
Nástroj: Klíč od dveří.
Najděte rukojeť.
Otevřete dveře:
1. Pomocí klíče otevřete zámek..
2. Vytáhněte rukojeť..
3. Otočte rukojetí ve směru hodinových ručiček..
4. Otevřete dveře.
7.3 Odstraňte levý a pravý podstavec a dřevěnou paletu
Nástroj: Křížový šroubovák
1. Najděte levý a pravý podstavec.
2. Povolte 2ks matic M6 na každé straně.
3. Odstraňte levý a pravý podstavec.
4. Odstraňte 4ks matic M12 (upevnění dřevěné palety) a distanční podložky na obou stranách.
5. Odstraňte dřevěnou paletu.
7.4 Umístění
Po přípravě místa pro instalaci můžete nainstalovat a připojit nabíjecí stanici.
1. Pomocí jeřábu zvedněte nabíjecí stanici a umístěte ji na upravený základ, ujistěte se, že montážní otvor φ15 vyhrazený na nabíjecí stanici je zarovnán s rozpěrným šroubem M12 na základu, a utáhněte jej klíčem.
Po instalaci skříňky skříňkou zatřeste z různých směrů a neměli byste cítit žádnou zjevnou vůli nebo otřesy.
3. Nainstalujte levý a pravý podstavec do spodní části nabíjecí stanice.
7.5 Odstraňte spodní plastový kryt
Nástroj: Křížový šroubovák
1. Najděte spodní plastový kryt.
2. Uvolněte 3ks matic M4, které drží plastový kryt.
3. Odstraňte plastový kryt.
7.6 Elektrická připojení
Připojení kabelu
1. Otevřete přední dvířka skříně.
2. Protáhněte vedení pod napětím, neutrální vedení a zemnící vedení zvenčí dovnitř ochrannými otvory na dně skříně zařízení.
3. Připojte zemnicí vodič k PE pásku. Připojte 3 živá vedení a 1 nulové vedení ke šroubům L1\L2\L3\N. Postupujte podle níže uvedených pokynů. K utažení spoje se používají šrouby M8.
4. Utěsnění ochranných otvorů proti vniknutí cizích těles pomocí ohnivzdorného bahna.
8. Uvedení do provozu
NEBEZPEČÍ:
Nebezpečí úrazu elektrickým proudem.
Před uvedením do provozu nebo údržbou vypněte napájení na hlavním jističi a vypněte MCB v systému napájení.
8.1 Provoz napájení nabíjecí stanice
Během provozu dávejte pozor na nebezpečí vysokého napětí, abyste předešli zranění osob a škodám na majetku. Systém musí být před zapnutím dobře uzemněn. Před uvedením do provozu je třeba provést kontrolu instalace. Zkontrolujte, zda jsou hlavní vstupní vypínač střídavého proudu Q1 a jističe Q3 odpojeny, zda je nabíjecí hlava pistole na tělese skříně a zda jsou všechna zařízení nainstalována na svém místě.
8.2 Příprava před zapnutím
1. Ujistěte se, že je odpojen předřazený vypínač napájení nabíjecího systému;
2. Pomocí multimetru změřte a potvrďte, že mezi AC vstupy L\N\ PE není zkrat;
3. Pomocí multimetru změřte a ověřte, že nedošlo ke zkratu mezi DC+\DC-\PE dvou hlav nabíjecích pistolí;
4. Zapněte hlavní vypínač napájení systému.
5. Pomocí multimetru změřte, zda je vstupní třífázové napájecí napětí ve skříni nabíjecího systému v přípustném rozsahu pracovního napětí systému (323 VAC ~ 460 VAC).
8.3 Zapnutí nabíjecí stanice
1. Připojte obecný vstup AC MCB Q1 nabíjecího systému.
2. Připojte jističe Q3 a Q4 a zavřete přední dvířka.
3. Po 2s systém automaticky sepne vstupní stykač střídavého proudu poté, co proběhne samokontrola systému, a napájecí modul je elektrifikován.
9. Použití Morek DC60kW
Nabíjecí stanici mohou používat i běžní lidé (není potřeba speciální kvalifikace ani školení).
Majitel nabíjecí stanice poskytne zákazníkovi veškeré informace týkající se postupu, zabezpečení a varování.
Kvůli vývoji firmwaru se mohou změnit některé prvky uživatelského rozhraní. Aktuální pokyny k použití a konfiguraci naleznete v Příručce uživatelského rozhraní Nabíjecí stanice DC.
VAROVÁNÍ:
- Nepoužívejte nabíjecí stanici, pokud je fyzicky poškozená nebo pokud má nabíjecí kabel praskliny, nadměrné opotřebení nebo jiné viditelné poškození. Pokud máte podezření, že je nabíjecí stanice poškozená, kontaktujte společnost Morek nebo svého distributora.
- Nesměrujte silné proudy vody na nabíjecí stanici nebo do ní. Nikdy jej neovládejte mokrýma rukama. Nabíjecí zástrčku EV nevkládejte do žádné kapaliny.
- Do nabíjecího portu nebo zástrčky nevkládejte prsty ani jiné předměty.
- Před nabíjením si přečtěte uživatelské pokyny dodané s vaší nabíjecí stanicí Morek a uživatelskou příručku pro vaše elektrické vozidlo.
- Dbejte na to, aby se nabíjecí kabel nemohl poškodit (zalomit, zaseknout nebo přejet) a aby zástrčka (zástrčky) nepřišly do styku se zdroji tepla, nečistotami nebo vodou.
- Pokud je kabel připojen k nabíjecí stanici, nenechávejte jej ležet na podlaze.
10. Vyřazení z provozu
Odstraňte a zlikvidujte nabíjecí stanici v souladu s platnými místními předpisy o likvidaci.
NEBEZPEČÍ:
Nebezpečí úrazu elektrickým proudem.
Před vyjmutím nabíjecí stanice vypněte veškeré napájení v napájecí skříni. Zajistěte napájecí skříň a umístěte výstražné tabulky, abyste zabránili náhodnému přivedení napájení.
Chcete-li nabíjecí stanici Morek DC60kW demontovat, postupujte podle výše uvedených instalačních kroků v opačném pořadí.
Nabíjecí stanici zlikvidujte odpovědným způsobem.
11. Plán preventivní údržby
Pro bezpečný provoz a pro zajištění nepřetržité a odpovídající úrovně služeb nabíjecí stanice, pro uživatele je nutná pravidelná údržba a kontrola zařízení.
Kromě těchto pravidelných úkonů údržby musí být v případě poruchy nebo podezření na poruchu provedena opravná údržba.
Níže je uveden doporučený plán preventivní údržby. Pokud je provozní prostředí drsné (např. písčité prostředí, prašné prostředí atd.), zkraťte cyklus údržby podle potřeby.
Položka | Období | Akce |
Filtr přívodu vzduchu | Každý měsíc | Vyčistit |
Chladicí ventilátor | Každých 6 měsíců | Zkontrolujte a v případě poškození opravte/vyměňte |
Ventilátor napájecího modulu | Každých 6 měsíců | Zkontrolujte a v případě poškození opravte/vyměňte |
Napájecí modul | Každých 6 měsíců | Zkontrolujte a v případě poškození opravte/vyměňte |
Nabíjecí kabel | Každých 6 měsíců | Zkontrolujte a v případě poškození opravte/vyměňte |
Vzhled skříně | Každých 6 měsíců | Zkontrolujte a v případě poškození opravte/vyměňte |
Hlavní základní deska | Každých 6 měsíců | Zkontrolujte a v případě poškození opravte/vyměňte |
Základní deska displeje | Každých 6 měsíců | Zkontrolujte a v případě poškození opravte/vyměňte |
Nouzový vypínač | Každých 6 měsíců | Zkontrolujte a v případě poškození opravte/vyměňte |
Obrazovka displeje | Každých 6 měsíců | Zkontrolujte a v případě poškození opravte/vyměňte |
Řešení nehod
Mezi katastrofické havárie patří selhání nabíjecího zařízení způsobené úderem blesku, povodněmi, zemětřesením, požáry a dalšími katastrofami. U katastrof, které mohou vážně ovlivnit bezpečnost, by měla být prioritou prevence. Současně by nabíjecí stanice měla mít protiopatření a odpovídající lidské a materiální zdroje pro řešení těchto katastrof a měla by mít předpisy pro řízení mimořádných událostí a postupy pro odstraňování následků závažných havárií.
Doporučuje se, aby při ponoření do vody v blízkosti nabíjecího zařízení byly všechny spínače uvnitř nabíjecí stanice odpojeny a spínač napájení nabíjecí stanice by měl být odpojen, aby byla zajištěna bezpečnost personálu a zabránilo se úrazu elektrickým proudem. Napájecí modul lze vytáhnout, aby se minimalizovaly ztráty.
Chyba | Analýza | Řešení problému |
Stykač AC proudu není v kontaktu | Bylo stisknuto tlačítko nouzového vypnutí | Otočte a resetujte tlačítko nouzového vypnutí |
Monitorovací systém zjistil, že v systému došlo k poruše, a vynutil si jeho odpojení | Zjistěte závadu systému | |
Vypnuté okolní světlo | Porucha desky okolního světla | Vyměňte desku okolního světla |
SOC Displej se nezobrazuje nebo se zobrazuje abnormálně | Selhání displeje SOC | Výměna sestavy SOC |
Nelze spustit nabíjení | Vstupní a výstupní svorky nabíjecího modulu nejsou zapojeny | Vložte nabíjecí modul na místo |
Nabíjecí pistole není připojena k vozidlu | Připojte nabíjecí kabel k vozidlu a spusťte nabíjení | |
Dvířka skříně nejsou zavřené | Po zavření dveří skříně restartujte pokus o nabíjení | |
Nesoulad nabíjecího napětí | Zkontrolujte, zda požadované nabíjecí napětí baterie odpovídá maximálnímu výstupnímu napětí nabíjecí stanice | |
Nesoulad napětí pomocného zdroje BMS | Ověřte, zda je požadované napětí BMS nabíjecího zařízení v souladu s výstupním napětím BMS nabíjecí stanice | |
Chyba systému | Zkontrolujte informace o chybovém kódu a po odstranění závady to zkuste znovu | |
Poškozený nabíjecí modul | Vyměňte nabíjecí modul | |
V nabíjecí stanici nejsou žádné nabíjecí moduly | Nainstalujte nabíjecí modul | |
Vadný komunikační kabel nabíjecího modulu | Zkontrolujte komunikační kabel nabíjecího modulu | |
Poškozený výstupní DC stykač | Vyměňte DC stykač | |
Přepálená DC pojistka | Vyměňte pojistku DC; zkontrolujte, zda na výstupu DC proudu nedošlo ke zkratu | |
Poškození svodičů bleskových proudů | Vyměňte SPD | |
Signál alarmu poruchy SPD | Zkontrolujte, zda je správně připojen kabel signalizace poruchy ochrany před bleskem | |
Poškozený elektroměr | Vyměňte elektroměr | |
Porucha monitorovací jednotky | Vyměňte monitorovací jednotku | |
Komunikační kabel mezi hlavní a podřízenou monitorovací jednotkou je vadný | Zkontrolujte, zda je komunikační kabel mezi oběma monitorovacími jednotkami v pořádku | |
Přední dveře nebo levé a pravé dveře nejsou zavřené | Zkontrolujte, zda porucha zmizí po zavření předních dveří nebo levých a pravých dveří | |
Izolace kladného nebo záporného výstupu nabíjecí pistole a země je snížena | Pomocí multimetru změřte, zda je impedance mezi kladným a záporným pólem stejnosměrného výstupu do PE větší než 40 K. Pokud je nižší než tato hodnota, vyřešte problém nebo vyměňte nabíjecí kabel. | |
Porucha ventilátoru chlazení systému | Proveďte údržbu nebo výměnu ventilátoru chlazení systému | |
Ochrana proti přehřátí systému | Zkontrolujte, zda není ucpaný přívod a odvod vzduchu ze systému |
Poznámka:
Pokud je vysokonapěťový rozvod předřazeného transformátoru nabíjecího zařízení přerušen, měl by být MCCB Q1 v nabíjecím zařízení okamžitě odpojen, aby se zabránilo napěťovému šoku, který by způsobil poškození nabíjecího zařízení po obnovení vysokonapěťového rozvodu předřazeného transformátoru. poškození. Před obnovením napájení nabíjecího zařízení vyčkejte na obnovení vysokonapěťového rozvodu předřazeného transformátoru
-------------------------------------------------
Pokud se setkáte s nějakými problémy nebo máte dotazy, pošlete prosím ticket.
Byl tento článek užitečný?
To je skvělé!
Děkujeme Vám za zpětnou vazbu
Je ním líto, že jsme vám nepomohli
Děkujeme Vám za zpětnou vazbu
Zpětná vazba odeslána
Oceňujeme vaši snahu a pokusíme se článek opravit
