DC60kW installation manual

Zmodyfikowano dnia wt, 6 Maj o 11:33 RANO

Spis treści


1. Instrukcja bezpieczeństwa


Przed zainstalowaniem, serwisowaniem lub użytkowaniem stacji ładowania Morek należy zapoznać się z poniższymi środkami ostrożności i zastosować się do nich. Instalator musi upewnić się, że stacja ładowania została zainstalowana zgodnie z odpowiednimi normami obowiązującymi w danym kraju oraz lokalnymi przepisami.


1.1 Symbole użyte w tej instrukcji


Obsah obrázku text, snímek obrazovky, Písmo, číslo  Obsah vygenerovaný umělou inteligencí může být nesprávný.


1.2 Zachowaj tę instrukcję


Niniejsza instrukcja zawiera ważne wskazówki dotyczące stacji ładowania Morek DC60kW, których należy przestrzegać podczas instalacji, obsługi i konserwacji urządzenia.


1.3 OSTRZEŻENIE: Ryzyko porażenia prądem elektrycznym

Obsah obrázku řada/pruh, trojúhelník  Obsah vygenerovaný umělou inteligencí může být nesprávný.

  • Przed przystąpieniem do instalacji lub serwisowania stacji ładowania należy wyłączyć jej zasilanie. Przed przystąpieniem do instalacji lub serwisowania stacji ładowania należy wyłączyć jej zasilanie. Odłącz zasilanie, dopóki stacja ładowania nie zostanie w pełni zainstalowana, a jej pokrywy zabezpieczone.
  • W razie zagrożenia i/lub wypadku, uprawniony elektryk musi natychmiast odłączyć stację ładowania od zasilania elektrycznego.
  • Nie używaj stacji ładującej, jeśli jest fizycznie uszkodzona lub jeśli kabel ładujący ma pęknięcia, nadmierne zużycie lub inne widoczne uszkodzenia. Jeśli podejrzewasz, że stacja ładowania jest uszkodzona, skontaktuj się z firmą Morek lub dystrybutorem.
  • Nie należy kierować silnego strumienia wody w stronę lub na stację ładującą. Nigdy nie obsługuj urządzenia mokrymi rękami. Nie zanurzaj wtyczki ładowania pojazdu elektrycznego w żadnym płynie.
  • Nie wkładaj palców ani innych przedmiotów do portu ładowania lub portu wtyczki.
  • Przed rozpoczęciem ładowania należy zapoznać się z instrukcją obsługi dostarczoną wraz ze stacją ładowania Morek oraz instrukcją obsługi pojazdu elektrycznego.


1.4 OSTRZEŻENIE: Gromadzenie się gazów


Niektóre pojazdy elektryczne wymagają zewnętrznego systemu wentylacji, aby zapobiec gromadzeniu się niebezpiecznych lub wybuchowych gazów podczas ładowania w pomieszczeniach. Sprawdź w instrukcji obsługi pojazdu, czy podczas ładowania nie wydzielają się niebezpieczne lub wybuchowe gazy.


1.5 UWAGA


  • Ta stacja ładowania służy wyłącznie do ładowania kompatybilnych pojazdów elektrycznych. Aby sprawdzić, czy Twój pojazd jest kompatybilny, zapoznaj się z instrukcją obsługi pojazdu.
  • Ta stacja ładowania może mieć wpływ na wszczepione elektroniczne urządzenia medyczne. Przed rozpoczęciem ładowania pojazdu należy skonsultować się z dostawcą elektronicznego urządzenia medycznego w celu ustalenia, czy ładowanie może mieć na nie wpływ.
  • Ta stacja ładowania nie zawiera części, które mogą być naprawiane przez użytkownika. Użytkownikowi nie wolno podejmować prób samodzielnego serwisowania, naprawiania ani przenoszenia stacji ładowania. Aby uzyskać więcej informacji, skontaktuj się z firmą Morek lub swoim dystrybutorem.
  • Upewnij się, że kabel do ładowania nie jest uszkodzony (zagięty, zakleszczony lub przejechany) i że wtyczki nie mają kontaktu ze źródłami ciepła, brudem lub wodą.
  • Korzystaj ze stacji ładowania tylko w określonych warunkach eksploatacyjnych.
  • Nie używaj materiałów wybuchowych ani substancji łatwopalnych w pobliżu stacji ładującej.
  • Jeśli nie wiesz, jak korzystać ze stacji ładowania, poproś o pomoc.
  • Nie pozwalaj dzieciom na obsługę stacji ładowania. Gdy dzieci znajdują się w pobliżu używanej stacji ładowania, wymagany jest nadzór osoby dorosłej.
  • W tej stacji nie wolno używać adapterów, przejściówek ani przedłużaczy.


1.6 Środki ostrożności dotyczące stacji ładowania


UWAGA:

Nie otwieraj drzwi stacji ładowania, gdy:

  • Pada deszcz i śnieg.
  • Stacja ładowania jest wystawiona na bezpośrednie działanie promieni słonecznych.
  • W powietrzu jest wysoka wilgotność (mgła, ...).

Niezastosowanie się do tych instrukcji może spowodować zagrożenie dla użytkownika i może spowodować utratę gwarancji i odpowiedzialności.


To urządzenie zawiera elementy, które mogą zostać uszkodzone lub zniszczone w wyniku wyładowań elektrostatycznych.

  • Podczas obsługi tego urządzenia należy przestrzegać niezbędnych środków bezpieczeństwa dotyczących wyładowań elektrostatycznych (ESD) zgodnie z normami EN61340-5-1 i 61340-5-2.
  • Stacja ładowania musi być przechowywana i transportowana zgodnie ze specyfikacjami opisanymi w niniejszej instrukcji.
  • Nawet jeśli stacja ładowania może być używana przez niewykwalifikowaną osobę, stacja ładowania może być instalowana, uruchamiana, serwisowana, przenoszona, naprawiana i wycofywana z eksploatacji wyłącznie przez wykwalifikowane osoby. Niezastosowanie się do tych instrukcji może spowodować zagrożenie dla użytkownika i może spowodować utratę gwarancji i odpowiedzialności.
  • Modyfikowanie produktu jest zabronione. Może to spowodować zagrożenie dla użytkownika oraz unieważnienie gwarancji i odpowiedzialności.
  • Ta stacja ładowania nie zawiera części, które mogą być naprawiane przez użytkownika. Użytkownikowi nie wolno podejmować prób samodzielnego serwisowania, naprawiania ani przenoszenia stacji ładowania. Aby uzyskać więcej informacji, skontaktuj się z firmą Morek lub swoim dystrybutorem.
  • Upewnij się, że kabel do ładowania nie jest uszkodzony (zagięty, zakleszczony lub przejechany) i że wtyczki nie mają kontaktu ze źródłami ciepła, brudem lub wodą.
  • Korzystaj ze stacji ładowania tylko w określonych warunkach eksploatacyjnych.
  • Nie używaj materiałów wybuchowych ani substancji łatwopalnych w pobliżu stacji ładującej.
  • Nie używaj urządzeń peryferyjnych, materiałów eksploatacyjnych ani akcesoriów, które nie są zgodne lub nieodpowiednie dla stacji ładującej.
  • Nie należy stosować środków antygraffiti, ponieważ mogą one uszkodzić stację ładowania.
  • Nie należy modyfikować funkcji stacji ładującej (ustawienia danych, okablowanie, …).
  • Stacja ładująca musi być zabezpieczona przed zwierzętami, wtargnięciem przedmiotów lub przedostaniem się wody, nawet jeśli nie wpływają one na działanie stacji ładującej.

Niezastosowanie się do tych instrukcji może spowodować uszkodzenie stacji ładującej.


1.7 Etykiety bezpieczeństwa na opakowaniu


Obsah obrázku text, snímek obrazovky, diagram, číslo  Obsah vygenerovaný umělou inteligencí může být nesprávný.Obsah obrázku text, snímek obrazovky, design  Obsah vygenerovaný umělou inteligencí může být nesprávný.


2. Wprowadzenie


Niniejsza instrukcja instalacji i obsługi określa wymagania i kroki instalacji stacji ładowania Morek DC60kW, a także sposób korzystania ze stacji.


UWAGA:

Sprzęt ten nie jest przeznaczony do użytku w środowiskach mieszkalnych i może nie zapewniać odpowiedniej ochrony podczas odbioru sygnału radiowego w takich środowiskach.


2.1 Ważne informacje


Niniejszy dokument został sporządzony wyłącznie w celach informacyjnych i nie stanowi oferty wiążącej dla Morek. Firma Morek opracowała treść tego dokumentu zgodnie ze swoją najlepszą wiedzą. Nie udziela się żadnej wyraźnej ani dorozumianej gwarancji na kompletność, dokładność, niezawodność lub przydatność do określonego celu treści oraz produktów i usług w niej przedstawionych. Specyfikacje i dane dotyczące wydajności zawierają średnie wartości w ramach istniejących tolerancji specyfikacji i mogą ulec zmianie bez wcześniejszego powiadomienia. Przed złożeniem zamówienia należy zawsze skontaktować się z firmą Morek w celu uzyskania najnowszych informacji i specyfikacji. Morek wyraźnie zrzeka się odpowiedzialności za jakiekolwiek bezpośrednie lub pośrednie szkody, w najszerszym znaczeniu, wynikające z lub związane z wykorzystaniem i/lub interpretacją niniejszego dokumentu. ©Morek. Wszelkie prawa zastrzeżone.


2.2 Zakres dokumentu


Niniejszą instrukcję należy przechowywać przez cały okres eksploatacji stacji ładowania Morek DC60kW.


UWAGA:

Niniejsza instrukcja jest przeznaczona dla wykwalifikowanego personelu z doświadczeniem w pracy nad projektami wysokiego napięcia, który jest w stanie zidentyfikować wymagania i podjąć wszelkie niezbędne środki ostrożności w celu bezpiecznego wykonania instalacji Morek DC60kW.


© 2023 Morek - wszelkie prawa zastrzeżone. Żadna część niniejszego dokumentu nie może być modyfikowana, powielana, przetwarzana ani rozpowszechniana w jakiejkolwiek formie lub za pomocą jakichkolwiek środków bez uprzedniej pisemnej zgody firmy Morek.


2.3 Wprowadzenie do produktu


Stacja ładowania pojazdów elektrycznych Morek DC60kW optymalizuje wykorzystanie przestrzeni dzięki zmniejszonej głębokości i możliwości montażu na słupie lub ścianie. 7-calowy ekran dotykowy zapewnia płynną interakcję między użytkownikiem a urządzeniem.


Obsah obrázku benzinová pumpa, stroj/přístroj  Obsah vygenerovaný umělou inteligencí může být nesprávný.


2.4 Specyfikacja produktu


Specyfikacje są wymienione w osobnym artykule [TUTAJ]




2.5 Lista narzędzi


UWAGA:

Niektóre operacje opisane w niniejszej instrukcji mogą wymagać użycia drabinki składanej lub drabiny przystawnej. Zapoznaj się z lokalnymi przepisami dotyczącymi wysokości roboczej i odpowiednimi instrukcjami bezpieczeństwa.


Poniżej znajduje się lista narzędzi wymaganych (nie dołączonych do zestawu) do zainstalowania stacji ładowania Morek DC60kW:

  • Szczypce półokrągłe
  • Nóż uniwersalny
  • Śrubokręt krzyżakowy
  • Śruba rozporowa M12*100
  • Wiertarka udarowa + wiertło φ12
  • Klucz grzechotkowy 13#
  • Klucz grzechotkowy 18#
  • MCCB

Punkt przyłączeniowy urządzenia zasilającego EV powinien być zabezpieczony wyłącznikiem różnicowoprądowym o znamionowym szczątkowym prądzie roboczym nieprzekraczającym 30 mA. Wyłączniki różnicowoprądowe chroniące punkty przyłączeniowe powinny być co najmniej typu A, o napięciu znamionowym 400 V i prądzie znamionowym co najmniej 140 A. Z przodu pojedynczego urządzenia należy dodać wyłącznik kompaktowy AC z funkcją ochrony przed upływem prądu.


3. Cechy produktu


3.1 Części produktu


Obsah obrázku text, Domácí spotřebič, snímek obrazovky, spotřebič  Obsah vygenerovaný umělou inteligencí může být nesprávný.



Obsah obrázku text, skica, snímek obrazovky, design  Obsah vygenerovaný umělou inteligencí může být nesprávný.


3.2 Tabliczka znamionowa


Tabliczka znamionowa znajduje się na dole po lewej stronie.


Obsah obrázku skica, kresba, design, ilustrace  Obsah vygenerovaný umělou inteligencí může být nesprávný.


4. Transport i przechowywanie


4.1 Przechowywanie


OSTRZEŻENIE:

Kondensacja wewnątrz obudowy powoduje uszkodzenie ładowarki.

  • Stację ładowania należy transportować i przechowywać wyłącznie w oryginalnym opakowaniu. Nie ponosimy odpowiedzialności za szkody powstałe w wyniku transportu produktu w niestandardowym opakowaniu.
  • Stację ładującą należy przechowywać z dala od promieni słonecznych, w suchym miejscu, w temperaturze podanej w specyfikacji.
  • Przed odłączeniem stacji ładowania w celu jej przechowywania lub przeniesienia należy odłączyć zasilanie.

Niezastosowanie się do tych instrukcji spowoduje utratę gwarancji i uszkodzenie produktu.


4.2 Transport


OSTRZEŻENIE:

Produkt uszkodzony


Po każdym transporcie należy przeprowadzić szczegółową kontrolę wzrokową z zewnątrz i wewnątrz ładowarki. Nie należy przyjmować produktu, jeśli nosi on jakiekolwiek widoczne uszkodzenia. Wszelkie roszczenia dotyczące uszkodzeń należy niezwłocznie zgłaszać przewoźnikowi, a także niezwłocznie informować nadawcę o ubezpieczeniu transportu.


Niezastosowanie się do tych instrukcji może spowodować śmierć, poważne obrażenia ciała lub uszkodzenie sprzętu.


Kontrola wzrokowa


Sprawdź, czy:

  • Opakowanie zewnętrzne uległo uszkodzeniu.
  • Zewnętrzne panele ładowarki są uszkodzone (wstrząsy, zadrapania, ...).
  • Drzwi działają prawidłowo.
  • Wnętrze ładowarki jest czyste i nieuszkodzone


4.3 Postępowanie z zapakowanym produktem


1.    Przenoszenie za pomocą wózka widłowego


Zapakowany produkt należy przenosić za pomocą wózka widłowego (nie więcej niż 3 sztuki na palecie).

Obsah obrázku skica, kresba, design, umění  Obsah vygenerovaný umělou inteligencí může být nesprávný.


2.    Ręczne przenoszenie


Do przeniesienia jednej szafy potrzebne są dwie osoby.


4.4 Usuwanie opakowania



UWAGA:

Niektóre operacje opisane w niniejszej instrukcji mogą wymagać użycia drabinki składanej lub drabiny przystawnej.

Zapoznaj się z lokalnymi przepisami dotyczącymi wysokości roboczej i odpowiednimi instrukcjami bezpieczeństwa.


1.    Usuń metalowe klipsy mocujące drewniane opakowanie.


Narzędzia: szczypce półokrągłe i łom żelazny.

Obsah obrázku skica, design, umění  Obsah vygenerovaný umělou inteligencí může být nesprávný.


2. Odłóż je na bok..

3. Zdejmij pokrywę górną..


Obsah obrázku skica, kresba, design, umění  Obsah vygenerovaný umělou inteligencí může být nesprávný.

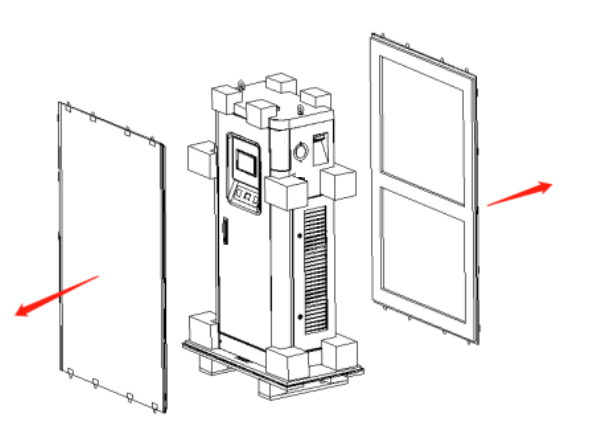

4.    Zdejmij lewą i prawą pokrywę boczną.


Obsah obrázku skica, kresba, diagram, Technický výkres  Obsah vygenerovaný umělou inteligencí může být nesprávný.


5.    Zdejmij przednią i tylną pokrywę.


Obsah obrázku skica, kresba, diagram, Technický výkres  Obsah vygenerovaný umělou inteligencí může být nesprávný.


6.    Usuń folię owiniętą wokół obudowy.

7.    Zdejmij plastikowy worek PE z obudowy.

8.    Usuń bloki amortyzujące EPE wokół obudowy.


Obsah obrázku skica, kresba, design, ilustrace  Obsah vygenerovaný umělou inteligencí může být nesprávný.


4.5 Dostarczone komponenty


Opakowanie zawiera następujące elementy:

  • Stacja ładowania
  • Akcesoria


5. Postępowanie z produktem


5.1 Przenoszenie za pomocą wózka widłowego


Stacja Morek DC60kW może być przenoszona za pomocą wózka widłowego.


Obsah obrázku skica, Obdélník, diagram, Technický výkres  Obsah vygenerovaný umělou inteligencí může být nesprávný.



5.2 Przenoszenie za pomocą dźwigu


UWAGA:

Niektóre operacje opisane w niniejszej instrukcji mogą wymagać użycia drabinki składanej lub drabiny przystawnej. Zapoznaj się z lokalnymi przepisami dotyczącymi wysokości roboczej i odpowiednimi instrukcjami bezpieczeństwa.



Stacja Morek DC 60KW może być przenoszona za pomocą dźwigu.



1.    Zamontuj haki i liny:

Obsah obrázku skica, kresba, ilustrace  Obsah vygenerovaný umělou inteligencí může být nesprávný.



Obsah obrázku text, snímek obrazovky, Písmo, řada/pruh  Obsah vygenerovaný umělou inteligencí může být nesprávný.



UWAGA:

Utrzymywać kąt podnoszenia jak poniżej:

Obsah obrázku skica, kresba, ramínko, design  Obsah vygenerovaný umělou inteligencí může být nesprávný.




6. Przygotowanie do instalacji


Poniższe zalecenia mają na celu pomóc w przygotowaniu się do instalacji stacji ładowania Morek DC60kW .


6.1 Środki ostrożności


Przed instalacją, serwisowaniem lub użytkowaniem stacji ładowania Morek  DC 60 kW należy uważnie zapoznać się z instrukcjami bezpieczeństwa na stronie 4 tego podręcznika i ściśle ich przestrzegać. Instalator musi upewnić się, że stacja ładowania została zainstalowana zgodnie z odpowiednimi normami obowiązującymi w danym kraju oraz lokalnymi przepisami.


6.2 Zaplanuj instalację


Oblicz istniejące obciążenie elektryczne, aby określić maksymalny prąd roboczy dla instalacji stacji ładowania.

  • Oblicz odległość od lokalnego panelu zasilania do instalacji stacji ładowania, aby znaleźć spadek napięcia. Lokalne przepisy mogą obowiązywać i różnić się w zależności od regionu lub kraju.
  • Uzyskaj wszystkie niezbędne pozwolenia od właściwych władz lokalnych.
  • Złącza uziemiające PE nie mogą być łączone.
  • Aby wybrać przekroje przewodów, należy zapoznać się z lokalnymi przepisami, maksymalnym prądem i spadkiem napięcia.
  • Używaj odpowiednich narzędzi i zapewnij wystarczające zasoby materialne i środki ochrony.
  • Upewnij się, że w miejscu zainstalowania stacji ładującej jest dobry odbiór sieci komórkowej.
  • Przygotuj obszary instalacji za pomocą prawidłowego okablowania zasilającego i transmisji danych.
  • Przygotuj górną rozdzielnicę elektryczną zgodnie z lokalnymi przepisami i zaleceniami firmy Morek


Sieć Ethernet


Aby połączyć kilka stacji ładowania Morek  DC60kW (w celu współdzielenia sieci), konieczne jest zainstalowanie sieci Ethernet.


6.3 Wybierz lokalizację


Ładowarka jest przeznaczona do stosowania wewnątrz i na zewnątrz budynków.

Jeśli to możliwe, umieść stację ładującą w otoczeniu, w którym nie jest ona narażona na nadmierne działanie promieni słonecznych i nie jest narażona na uszkodzenia zewnętrzne.

Ładowarka przeznaczona jest do umieszczenia na obszarze nieograniczonym.


Obsah obrázku kruh, skica, bílé, symbol  Obsah vygenerovaný umělou inteligencí může být nesprávný.

Uwaga:

W miejscach o trudnych warunkach pogodowych (wysokie temperatury, śnieg, silne nasłonecznienie itp.) zaleca się zapewnienie dodatkowej ochrony, takiej jak zadaszenie lub dach.


6.4 Rozmieszczenie miejsc parkingowych

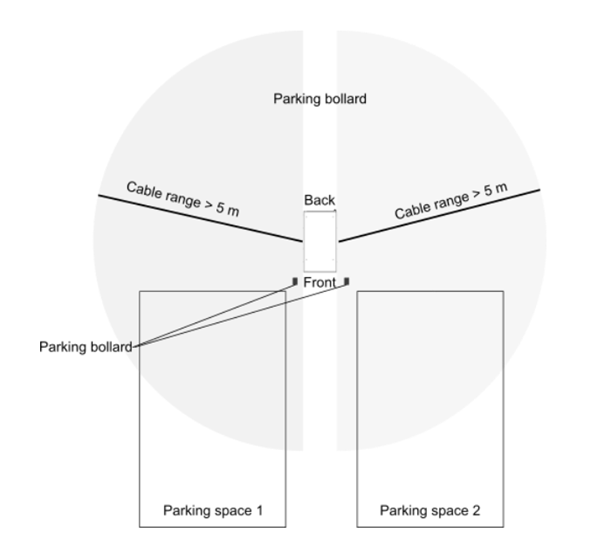

Aby uzyskać maksymalną długość kabla, zaleca się umieszczenie Morek DC60kW w sposób opisany poniżej.


Obsah obrázku kruh, skica, bílé, symbol  Obsah vygenerovaný umělou inteligencí může být nesprávný.

Uwaga:

  • Pozostaw odpowiednią ilość wolnego miejsca przed stacją ładującą, aby użytkownicy mogli bezpiecznie i wygodnie korzystać z ekranu dotykowego i innych interfejsów.
  • Pozostaw co najmniej 600 mm wolnej przestrzeni po obu stronach ładowarki, aby zapewnić dostęp do złącza.


Obsah obrázku diagram, řada/pruh, Technický výkres, skica  Obsah vygenerovaný umělou inteligencí může být nesprávný.

Obsah obrázku diagram, text, řada/pruh, kruh  Obsah vygenerovaný umělou inteligencí může být nesprávný.



Obsah obrázku kruh, skica, bílé, symbol  Obsah vygenerovaný umělou inteligencí může být nesprávný.

Uwaga:

Słupki nie powinny kolidować z wolną przestrzenią wokół ładowarki.


6.5 Chłodzenie


Wlot powietrza znajduje się na prawych drzwiach obudowy, a wylot powietrza na lewych drzwiach obudowy.


Obsah obrázku text, skica, kresba, ilustrace  Obsah vygenerovaný umělou inteligencí může být nesprávný.


6.6 Przestrzeń wokół stacji


Obsah obrázku diagram, skica, text, Technický výkres  Obsah vygenerovaný umělou inteligencí může být nesprávný.


6.7 Fundamenty


Należy przestrzegać następujących zasad dotyczących fundamentów:

  • Fundamenty należy wykonać zgodnie z lokalnymi przepisami.
  • Parametry betonu należy obliczyć w oparciu o dane techniczne stacji ładowania.
  • Beton powinien być mrozoodporny.
  • Grubość fundamentów należy obliczyć w zależności od ciężaru systemu i miejsca montażu.
  • Fundament musi być płaski i wypoziomowany.
  • Odchylenie terenu w lewo/prawo lub przód/tył może spowodować przedostanie się wody i uszkodzenie stacji ładującej.
  • Fundamenty muszą znajdować się pod ziemią.
  • Ładowarka musi być zainstalowana na podłożu.


6.8 Plan instalacji


Przygotuj fundamenty według poniższego schematu:


Obsah obrázku diagram, Technický výkres, Plán, skica  Obsah vygenerovaný umělou inteligencí může být nesprávný.


Obsah obrázku diagram, text, řada/pruh, Technický výkres  Obsah vygenerovaný umělou inteligencí může být nesprávný.


6.9 Prowadzenie kabli zasilających


Przygotuj kabel i używaj wyłącznie standardowych kabli. W przypadku kabla AC sugerujemy użycie kabla o rozmiarze 3 * 50 + 2 * 25 mm². Rozmiar kabla AC zależy od konfiguracji systemu i lokalnych przepisów. Więcej informacji można znaleźć na rysunkach instalacji elektrycznej lub uzyskać od projektanta instalacji elektrycznej.


Obsah obrázku kruh, skica, bílé, symbol  Obsah vygenerovaný umělou inteligencí může být nesprávný.

Uwaga:

Nie wolno używać adapterów ani przejściówek konwersyjnych. Nie wolno stosować przedłużaczy kablowych.


6.10 Ochrona przed porażeniem prądem i zwarciem


Ochrona przed porażeniem prądem elektrycznym


Stacja ładowania wyposażona jest w następujące urządzenia zabezpieczające przed porażeniem prądem elektrycznym:

  • IMD (urządzenie monitorujące izolację) na każdym wyjściu CCS2
  • Ochrona przed zwarciem
  • MCB dla wejścia AC
  • RCD (wyłącznik różnicowoprądowy) przy zasilaniu 12 Vdc


Następujące urządzenie nie jest zawarte w zestawie i musi zostać zainstalowane przed rozdzielnicą:

  • Należy zapoznać się z lokalnymi przepisami, maksymalnym prądem i spadkiem napięcia, aby wybrać urządzenie chroniące przed porażeniem prądem w rozdzielnicy.


Zabezpieczenie przed zwarciem


Stacja ładowania zawiera następujące urządzenia zabezpieczające przed zwarciem:

  • Gniazdo CCS2 jest zabezpieczone bezpiecznikiem.


6.11 Wymagania elektryczne


6.11.1 Wymagania wstępne


Stacja ładowania


Podłączenie elektryczne musi wykonać wykwalifikowany elektryk zgodnie z lokalnymi przepisami.

Stacja ładowania musi być podłączona do sieci elektrycznej o następujących parametrach:

  • 3 fazy (3P + PE +N*) (*W przypadku gniazda AC wymagany jest przewód neutralny).
  •  400 V AC +/- 10%
  • 50/60 Hz

Instalator musi dobrać parametry głównego rozłącznika, umieszczonego przed zasilaczem ładowarki.

Aby wybrać zabezpieczenie przed urządzeniem, należy zapoznać się z lokalnymi przepisami, maksymalnym prądem i spadkiem napięcia.


Obsah obrázku kruh, skica, bílé, symbol  Obsah vygenerovaný umělou inteligencí může být nesprávný.

Uwaga:

Wymagany jest co najmniej wyłącznik różnicowoprądowy RCD 30 mA typu A.


6.11.2 Instrukcje dotyczące uziemienia


Należy przestrzegać następujących zasad dotyczących instrukcji uziemienia:

  • Impedancja uziemienia musi być mniejsza niż 20 omów w suchych warunkach, w których zainstalowana jest stacja ładowania.


7. Instalacja stacji DC60kW


7.1 Obsługa


OSTRZEŻENIE:

  • Zawsze transportuj ładowarkę w pozycji pionowej.
  • Nie manipuluj ładowarką, gdy jest podłączona do źródła zasilania.
  • Nie używaj podnośnika dźwigowego, który nie jest w stanie utrzymać ciężaru ładowarki.
  • Środek ciężkości ładowarki znajduje się wysoko, dlatego należy zachować ostrożność podczas jej przenoszenia.
  • Nie wkładaj dłoni pod ładowarkę ani do wnętrza nóżek przez boczne otwory.
  • Stację ładowania należy zabezpieczyć przed przewróceniem. Zabezpieczenie to należy utrzymywać aż do ostatecznego montażu.


7.2 Otwieranie drzwi stacji Morek DC60kW


UWAGA:

Otwierając drzwi należy postępować zgodnie z instrukcją znajdującą się obok zamka drzwi.

Niezastosowanie się do tej instrukcji spowoduje widoczne uszkodzenie produktu.


Narzędzie: Klucz do drzwi


Znajdź uchwyt:


Obsah obrázku skica, kresba, diagram, design  Obsah vygenerovaný umělou inteligencí může být nesprávný.


Otwieranie drzwi:


1.    Użyj klucza, aby otworzyć zamek.

2.    Wyciągnij uchwyt.

3.    Obróć uchwyt zgodnie z ruchem wskazówek zegara.

4.    Otwórz drzwi..


Obsah obrázku kovové předměty, zámek  Obsah vygenerovaný umělou inteligencí může být nesprávný.


7.3 Zdemontuj lewy i prawy cokół oraz drewnianą paletę


Narzędzie: śrubokręt krzyżakowy


1.    Zlokalizuj lewy i prawy cokół.


Obsah obrázku skica, kresba, text, ilustrace  Obsah vygenerovaný umělou inteligencí může být nesprávný.


2.    Poluzuj 2 nakrętki M6 z każdej strony.


Obsah obrázku skica, řada/pruh, kresba, diagram  Obsah vygenerovaný umělou inteligencí může být nesprávný.


3. Zdemontuj lewy i prawy cokół oraz drewnianą paletę..


Obsah obrázku skica, kresba, ilustrace, design  Obsah vygenerovaný umělou inteligencí může být nesprávný.


4.    Zdejmij 4 nakrętki M12 (mocujące drewnianą paletę) i elementy dystansowe po obu stronach.


Obsah obrázku skica, design, kresba, ilustrace  Obsah vygenerovaný umělou inteligencí může být nesprávný.


5. Usuń drewnianą paletę..

Obsah obrázku skica, kresba, ilustrace, design  Obsah vygenerovaný umělou inteligencí může být nesprávný.


7.4 Ustawienie stacji


Po przygotowaniu miejsca instalacji można zainstalować i podłączyć stację ładowania.


1.   Użyj dźwigu, aby podnieść stację ładującą i umieścić ją na przygotowanym fundamencie, upewnij się, że otwór montażowy φ15 zarezerwowany na stacji ładującej jest wyrównany ze śrubą rozporową M12 na fundamencie i dokręć ją kluczem. Obsah obrázku text, diagram, řada/pruh, Technický výkres  Obsah vygenerovaný umělou inteligencí může být nesprávný.Obsah obrázku skica, kresba, text, diagram  Obsah vygenerovaný umělou inteligencí může být nesprávný.

2. Po zamontowaniu stacji należy nią potrząsnąć z różnych stron. Nie powinno być wyczuwalne żadne poluzowanie ani drżenie.



3.    Zamontuj lewy i prawy cokół w dolnej części stacji ładowania.

Obsah obrázku skica, kresba, ilustrace, design  Obsah vygenerovaný umělou inteligencí může být nesprávný.


7.5 Zdejmij dolną plastikową osłonę


Narzędzie: śrubokręt krzyżakowy


1. Znajdź dolną plastikową osłonę..

Obsah obrázku skica, kresba, Technický výkres, diagram  Obsah vygenerovaný umělou inteligencí může být nesprávný.


2.    Poluzuj 3 nakrętki M4 przytrzymujące plastikową osłonę.

Obsah obrázku skica, diagram, kresba, řada/pruh  Obsah vygenerovaný umělou inteligencí může být nesprávný.


3. Zdejmij plastikową osłonę.


Obsah obrázku skica, kresba, text, umění  Obsah vygenerovaný umělou inteligencí může být nesprávný.


7.6 Połączenia elektryczne


Połączenie kablowe


1.    Otwórz przednie drzwiczki.

2.    Poprowadź przewody pod napięciem, przewód neutralny i przewód uziemiający z zewnątrz do wewnątrz przez otwory zabezpieczające w dolnej części obudowy urządzenia.

3.    Podłącz przewód uziemiający do listwy PE. Podłącz 3 przewody pod napięciem i 1 przewód neutralny do śrub L1\L2\L3\N. Postępuj zgodnie z instrukcjami poniżej. Do dokręcenia połączenia używane są śruby M8.

4.    Uszczelnij otwory ochronne, aby zapobiec przedostawaniu się ciał obcych, stosując ognioodporną masę szpachlową.


Obsah obrázku skica, diagram, Technický výkres, kresba  Obsah vygenerovaný umělou inteligencí může být nesprávný.


8. Uruchomienie


Obsah obrázku řada/pruh, trojúhelník  Obsah vygenerovaný umělou inteligencí může být nesprávný.

NIEBEZPIECZEŃSTWO:

Ryzyko porażenia prądem.

Przed uruchomieniem lub serwisowaniem należy wyłączyć zasilanie za pomocą głównego wyłącznika i wyłączyć MCB w systemie zasilania AC.


8.1 Obsługa zasilania na stacji ładowania


Podczas pracy należy zachować ostrożność i unikać zagrożeń związanych z wysokim napięciem, aby uniknąć obrażeń ciała i uszkodzenia mienia. System musi być dobrze uziemiony przed włączeniem zasilania. Przed uruchomieniem należy przeprowadzić kontrolę instalacji. Sprawdź, czy główny wyłącznik wejściowy prądu przemiennego Q1 i wyłączniki automatyczne Q3 są odłączone, a głowica pistoletu ładującego znajduje się na obudowie szafy. Upewnij się również, że wszystkie urządzenia są zainstalowane na swoim miejscu.


8.2 Przygotowanie do włączenia zasilania


1.    Upewnij się, że przełącznik zasilania systemu ładowania jest odłączony.

2.    Za pomocą multimetru sprawdź, czy nie występuje zwarcie między wejściami prądu przemiennego L1\L2\L3\N\PE.

3.    Za pomocą multimetru zmierz i potwierdź, że nie ma zwarcia między DC+\DC- \PE obu głowic ładujących pistoletu.

4.    Włącz główny przełącznik zasilania systemu.

5.    Za pomocą multimetru zmierz, czy napięcie zasilania trójfazowego w szafie systemu ładowania mieści się w dopuszczalnym zakresie napięcia roboczego systemu (323 ~ 460 VAC).


8.3 Włączanie stacji ładowania


1.    Podłącz ogólny wyłącznik MCB Q1 wejścia AC systemu ładowania..

2.    Podłącz wyłączniki Q3 i Q4 i zamknij przednie drzwiczki.

3.    Po 2 sekundach system automatycznie włączy stycznik wejściowy AC po przejściu autodiagnostyki systemu, a moduł zasilania zostanie naelektryzowany.


9. Użytkowanie stacji Morek DC60kW


Z ładowarki mogą korzystać wszyscy użytkownicy (nie są wymagane żadne specjalne kwalifikacje ani przeszkolenie).

Właściciel stacji ładowania ma obowiązek przekazać klientowi wszelkie informacje dotyczące procedur, bezpieczeństwa i ostrzeżeń.


Ze względu na rozwój oprogramowania sprzętowego niektóre elementy interfejsu użytkownika mogą ulec zmianie. Aktualne instrukcje dotyczące użytkowania i konfiguracji można znaleźć w Podręczniku użytkownika ładowarki DC.


OSTRZEŻENIE:

  • Nie używaj stacji ładującej, jeśli jest fizycznie uszkodzona lub jeśli kabel ładujący ma pęknięcia, nadmierne zużycie lub inne widoczne uszkodzenia. Jeśli podejrzewasz, że stacja ładowania jest uszkodzona, skontaktuj się z firmą Morek lub dystrybutorem.
  • Nie należy kierować silnego strumienia wody w stronę lub na stację ładującą. Nigdy nie obsługuj urządzenia mokrymi rękami. Nie zanurzaj wtyczki ładowania pojazdu elektrycznego w żadnym płynie.
  • Nie wkładaj palców ani innych przedmiotów do portu ładowania lub portu wtyczki.
  • Przed ładowaniem przeczytaj instrukcję obsługi dołączoną do stacji ładującej Morek oraz instrukcję obsługi pojazdu elektrycznego.
  • Upewnij się, że kabel do ładowania nie jest uszkodzony (zagięty, zakleszczony lub przejechany) i że wtyczki nie mają kontaktu ze źródłami ciepła, brudem lub wodą.
  • Po podłączeniu kabla do stacji ładującej nie należy pozostawiać kabla leżącego na ziemi.


10. Wycofanie z eksploatacji


Zdemontuj i zutylizuj stację ładującą zgodnie z obowiązującymi lokalnymi przepisami dotyczącymi utylizacji.


Obsah obrázku řada/pruh, trojúhelník  Obsah vygenerovaný umělou inteligencí může být nesprávný.

NIEBEZPIECZEŃSTWO:

Ryzyko porażenia prądem.

Przed odłączeniem stacji ładującej należy wyłączyć zasilanie w szafie zasilającej. Zabezpiecz szafę zasilającą i umieść znaki ostrzegawcze, aby zapobiec przypadkowemu włączeniu zasilania.


Aby zdemontować stację ładowania Morek DC60kW, należy wykonać kroki instalacji wymienione powyżej w odwrotnej kolejności.

Stację ładującą należy utylizować w odpowiedzialny sposób.


Obsah obrázku text, snímek obrazovky  Obsah vygenerovaný umělou inteligencí může být nesprávný.


11. Konserwacja zapobiegawcza



W celu zapewnienia bezpiecznego działania stacji ładowania oraz stałego i odpowiedniego poziomu usług dla użytkowników, wymagana jest regularna konserwacja i kontrola sprzętu.

Oprócz tych regularnych czynności konserwacyjnych, w przypadku wystąpienia usterki lub podejrzenia usterki, należy przeprowadzić konserwację korygującą.



Poniżej znajduje się zalecany plan konserwacji zapobiegawczej. Jeśli środowisko pracy jest trudne (np. piaszczyste, zapylone itp.), należy odpowiednio skrócić cykl konserwacji.


Komponent

Czas

Działanie

Filtr wlotu powietrza

Co miesiąc

Czyszczenie

Wentylator chłodzący

Co 6 miesięcy

Sprawdź i napraw/wymień, jeśli jest uszkodzony

Wentylator modułu zasilania

Co 6 miesięcy

Sprawdź i napraw/wymień, jeśli jest uszkodzony

Moduł zasilania

Co 6 miesięcy

Sprawdź i napraw/wymień, jeśli jest uszkodzony

Kabel do ładowania

Co 6 miesięcy

Sprawdź i napraw/wymień, jeśli jest uszkodzony

Wygląd obudowy

Co 6 miesięcy

Sprawdź i napraw/wymień, jeśli jest uszkodzony

Główna płyta sterująca

Co 6 miesięcy

Sprawdź i napraw/wymień, jeśli jest uszkodzony

Tablica kontrolna wyświetlacza

Co 6 miesięcy

Sprawdź i napraw/wymień, jeśli jest uszkodzony

Wyłącznik awaryjny

Co 6 miesięcy

Sprawdź i napraw/wymień, jeśli jest uszkodzony

Ekran wyświetlacza

Co 6 miesięcy

Sprawdź i napraw/wymień, jeśli jest uszkodzony


Postępowanie w razie wypadku



Do katastrofalnych wypadków zalicza się awarie sprzętu ładującego spowodowane uderzeniami piorunów, powodziami, trzęsieniami ziemi, pożarami i innymi klęskami żywiołowymi. W przypadku katastrof, które mogą poważnie wpłynąć na bezpieczeństwo, priorytetem powinno być zapobieganie. Jednocześnie stacja ładowania powinna dysponować środkami zaradczymi oraz odpowiednimi zasobami ludzkimi i materialnymi pozwalającymi na radzenie sobie z tego typu katastrofami. Powinna także stosować się do przepisów dotyczących zarządzania kryzysowego i procedur naprawy w przypadku poważnych awarii.



W przypadku zanurzenia urządzenia ładującego w wodzie zaleca się odłączenie wszystkich przełączników wewnątrz stacji ładującej oraz odłączenie przełącznika zasilania znajdującego się powyżej stacji ładującej, aby zapewnić bezpieczeństwo personelu i zapobiec porażeniu prądem elektrycznym. Moduł zasilania można wyciągnąć, aby zminimalizować straty.


Usterka

Analiza

Rozwiązywanie problemów

Stycznik AC nie styka

Naciśnięto przycisk zatrzymania awaryjnego

Obróć i zresetuj przycisk zatrzymania awaryjnego

System monitorowania wykrył awarię w systemie i wymusił jego odłączenie

Znajdź usterkę systemu

Wyłączone oświetlenie

Awaria tablicy oświetlenia

Wymień tablicę oświetlenia

Wyświetlacz SOC nie wyświetla lub wyświetla nieprawidłowo

Awaria wyświetlacza SOC

Wymień SOC

Nie można rozpocząć ładowania

Zaciski wejściowe i wyjściowe modułu ładującego nie są podłączone

Włóż moduł ładujący na miejsce

Pistolet ładujący nie jest podłączony do pojazdu

Podłącz kabel ładowania do pojazdu i uruchom urządzenie

Drzwi szafy nie są zamknięte

Uruchom ponownie po zamknięciu drzwi szafy

Niezgodność napięcia ładowania

Proszę sprawdzić, czy napięcie wymagane do ładowania akumulatora odpowiada maksymalnemu napięciu wyjściowemu stacji ładującej

Niedopasowanie napięcia źródła pomocniczego BMS

Upewnij się, że napięcie zapotrzebowania BMS urządzenia do ładowania jest zgodne z wyjściowym napięciem BMS stacji ładowania

Błąd systemu

Sprawdź informacje o kodzie błędu i spróbuj ponownie po usunięciu usterki

Uszkodzony moduł ładujący

Wymień moduł ładujący

Brak modułów ładujących w stacji ładującej

Zainstaluj moduł ładujący

Wadliwy kabel komunikacyjny modułu ładującego

Sprawdź kabel komunikacyjny modułu ładującego

Uszkodzony stycznik wyjściowy DC

Wymiana stycznika prądu stałego

Przepalenie bezpiecznika DC

Wymienić bezpiecznik prądu stałego; sprawdź wyjście DC pod kątem zwarcia

Uszkodzenie odgromnika

Wymiana urządzenia ochrony przeciwprzepięciowej

Sygnał alarmu błędu urządzenia ochrony przeciwprzepięciowej

Sprawdź, czy kabel alarmowy awarii ochrony odgromowej jest prawidłowo podłączony

Uszkodzony licznik energii elektrycznej

Wymień licznik

Awaria jednostki monitorującej

Wymień moduł monitorujący

Kabel komunikacyjny między jednostką monitorującą główną i podrzędną jest uszkodzony

Sprawdź, czy połączenie kabla komunikacyjnego między dwiema jednostkami monitorującymi jest prawidłowe

Drzwi przednie lub drzwi lewe i prawe nie są zamknięte

Sprawdź czy usterka znika po zamknięciu drzwi przednich lub lewych i prawych

Izolacja dodatniego lub ujemnego wyjścia pistoletu ładującego i uziemienia jest zmniejszona

Za pomocą multimetru zmierz, czy impedancja między dodatnim i ujemnym biegunem wyjścia DC do PE jest większa niż 40K. Jeśli wartość ta jest niższa, należy rozwiązać problem lub wymienić kabel ładowania.

Awaria wentylatora chłodzącego system

Konserwacja lub wymiana wentylatora chłodzącego system

Zabezpieczenie systemu przed przegrzaniem

Sprawdź, czy wlot i wylot powietrza systemu nie są zablokowane



Obsah obrázku kruh, skica, bílé, symbol  Obsah vygenerovaný umělou inteligencí může být nesprávný.

Uwaga:

W przypadku odcięcia zasilania wysokonapięciowego transformatora poprzedzającego urządzenie ładujące, MCCB Q1 w urządzeniu ładującym powinien zostać natychmiast odłączony, aby zapobiec szokowi napięciowemu powodującemu uszkodzenie urządzenia ładującego po przywróceniu zasilania wysokonapięciowego transformatora poprzedzającego. uszkodzenia. Przed przywróceniem zasilania urządzenia ładującego należy poczekać na przywrócenie dystrybucji wysokiego napięcia transformatora poprzedzającego


-------------------------------------------------


Jeśli napotkasz jakiekolwiek problemy lub będziesz miał pytania, wyślij zgłoszenie.

Czy ten artykuł był pomocny?

To wspaniale!

Dziękujemy za opinię

Przepraszamy, że nie udało nam się pomóc!

Dziękujemy za opinię

Daj nam znać, jak możemy ulepszyć ten artykuł!

Wybierz co najmniej jeden powód
Wymagana weryfikacja captcha.

Wysłano opinię

Doceniamy Twój wysiłek i postaramy się naprawić artykuł
