Ładowarka stacjonarna Morek serii CORE o mocy 2x22 kW – instrukcja montażu

Morek CORE-seria AC

Inteligentna, niezawodna i gotowa na każdą trasę

Ładowarki AC serii Morek EVC CORE zapewniają niezawodne i inteligentne rozwiązanie do ładowania pojazdów elektrycznych (BEV) oraz hybryd typu plug-in (PHEV) w szerokim zakresie codziennych zastosowań.

Zaprojektowana z myślą o uniwersalności i prostocie, seria CORE doskonale sprawdza się zarówno w instalacjach prywatnych, jak i publicznych - w tym w domach jednorodzinnych, budynkach wielorodzinnych, parkingach biurowych, obiektach komercyjnych oraz lokalizacjach hotelowych.

Urządzenia zostały zaprojektowane z myślą o łatwej instalacji - posiadają kompaktową obudowę, elastyczne opcje okablowania oraz trwałą konstrukcję, odpowiednią do montażu zarówno wewnątrz, jak i na zewnątrz. Wysokiej jakości wykonanie zapewnia długotrwałą niezawodność nawet w trudnych warunkach atmosferycznych.

Dzięki przejrzystemu i przyjaznemu interfejsowi użytkownika, seria CORE umożliwia wygodne codzienne użytkowanie, jednocześnie oferując inteligentną łączność umożliwiającą integrację z platformami backendowymi opartymi na OCPP. Umożliwia to zdalne monitorowanie, analizę użytkowania, zarządzanie obciążeniem oraz rozliczenia - dając operatorom pełną kontrolę nad infrastrukturą ładowania-

Seria CORE zapewnia wydajne ładowanie AC, które łączy szybkość, przystępną cenę oraz kompatybilność ze wszystkimi nowoczesnymi europejskimi pojazdami elektrycznymi.

Łącząc zaawansowane funkcje bezpieczeństwa, interoperacyjność w całej UE oraz doskonały stosunek ceny do jakości, ładowarki AC Morek CORE stanowią praktyczne i niezawodne rozwiązanie dla właścicieli domów, zarządców nieruchomości oraz firm, które chcą rozwijać lub modernizować swoją infrastrukturę ładowania pojazdów elektrycznych.

Instrukcja bezpieczeństwa

Przed instalacją, serwisowaniem lub użytkowaniem stacji ładowania Morek należy zapoznać się z poniższymi środkami ostrożności i ich przestrzegać. Instalator musi zapewnić, że stacja ładowania została zainstalowana zgodnie z obowiązującymi normami krajowymi oraz lokalnymi przepisami.

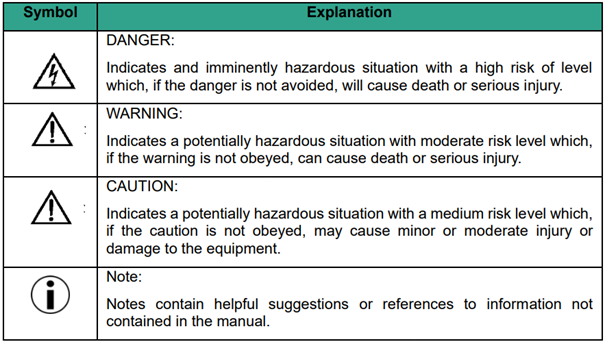

Symbole użyte w instrukcji

Zachowaj niniejszą instrukcję.

Instrukcja zawiera ważne informacje dotyczące instalacji, obsługi i konserwacji stacji ładowania AC serii Morek CORE.

OSTRZEŻENIE: Ryzyko porażenia prądem

• Przed instalacją lub serwisowaniem należy odłączyć zasilanie stacji ładowania. Zasilanie powinno pozostać wyłączone do momentu pełnego zainstalowania urządzenia i zabezpieczenia jego obudowy.
• W przypadku zagrożenia lub wypadku certyfikowany elektryk musi natychmiast odłączyć stację od zasilania.
• Nie należy używać stacji ładowania, jeśli jest uszkodzona mechanicznie lub jeśli kabel ładowania ma pęknięcia, ślady zużycia lub inne widoczne uszkodzenia. W przypadku podejrzenia uszkodzenia należy skontaktować się z firmą Morek lub dystrybutorem.
• Nie kierować silnego strumienia wody bezpośrednio na stację ładowania. Nie obsługiwać urządzenia mokrymi rękami. Nie zanurzać wtyczki ładowania w cieczy.
• Nie wkładać palców ani innych przedmiotów do gniazda ładowania.
• Przed rozpoczęciem ładowania zapoznać się z instrukcją stacji oraz instrukcją pojazdu elektrycznego.

OSTRZEŻENIE: Nagromadzenie gazów

Niektóre pojazdy elektryczne wymagają systemu wentylacji podczas ładowania w pomieszczeniach, aby zapobiec gromadzeniu się niebezpiecznych lub wybuchowych gazów. Należy sprawdzić w instrukcji pojazdu, czy podczas ładowania wydzielane są takie gazy.

UWAGA

• Stację należy używać wyłącznie do ładowania kompatybilnych pojazdów elektrycznych. Sprawdź kompatybilność w instrukcji pojazdu.
• Stacja ładowania może wpływać na działanie wszczepionych urządzeń medycznych. Przed użyciem należy skonsultować się z producentem urządzenia medycznego.
• Stacja nie zawiera części przeznaczonych do samodzielnej naprawy. Użytkownik nie powinien podejmować prób naprawy, serwisowania ani przenoszenia urządzenia. W razie potrzeby należy skontaktować się z Morek lub dystrybutorem.
• Upewnij się, że kabel ładowania nie jest uszkodzony (zagięty, przyciśnięty lub przejechany) oraz że wtyczki nie mają kontaktu z ciepłem, brudem lub wodą.
• Używaj urządzenia wyłącznie w określonych warunkach pracy.
• Nie używaj materiałów wybuchowych ani łatwopalnych w pobliżu stacji.
• W razie wątpliwości dotyczących obsługi należy poprosić o pomoc.
• Nie pozwalaj dzieciom obsługiwać stacji ładowania. Dzieci muszą znajdować się pod nadzorem dorosłych podczas korzystania ze stacji.
• Nie używać adapterów ani przedłużaczy.

Dodatkowe środki ostrożności

UWAGA:

Nie otwieraj obudowy stacji ładowania podczas:

• deszczu lub śniegu,
• bezpośredniego nasłonecznienia,
• wilgotnych warunków (np. mgła).

Nieprzestrzeganie zaleceń może skutkować zagrożeniem dla użytkownika oraz utratą gwarancji.

Urządzenie zawiera komponenty wrażliwe na wyładowania elektrostatyczne.

• Podczas obsługi tego urządzenia należy przestrzegać niezbędnych środków bezpieczeństwa dotyczących wyładowań elektrostatycznych (ESD) zgodnie z normami EN61340-5-1 i 61340-5-2.
• Stacja ładowania musi być przechowywana i transportowana zgodnie ze specyfikacją zawartą w tej instrukcji.
• Mimo że urządzenie może być użytkowane przez osoby niewykwalifikowane, jego instalacja, uruchomienie, serwis, przenoszenie i demontaż mogą być wykonywane wyłącznie przez wykwalifikowany personel. Nieprzestrzeganie tych zaleceń może stanowić zagrożenie dla użytkownika oraz spowodować utratę gwarancji i odpowiedzialności producenta.
• Modyfikacja produktu jest zabroniona. Może to spowodować zagrożenie dla użytkownika oraz utratę gwarancji.
• Stacja nie zawiera części przeznaczonych do samodzielnej naprawy. Użytkownik nie powinien podejmować prób naprawy, serwisowania ani przenoszenia urządzenia. W razie potrzeby należy skontaktować się z Morek lub dystrybutorem.
• Upewnij się, że kabel ładowania nie jest uszkodzony (zagięty, przyciśnięty lub przejechany) oraz że wtyczki nie mają kontaktu z ciepłem, brudem lub wodą.
• Używaj urządzenia wyłącznie w określonych warunkach pracy.
• Nie używaj materiałów wybuchowych ani łatwopalnych w pobliżu stacji.
• Nie używać urządzeń peryferyjnych, materiałów eksploatacyjnych ani akcesoriów, które nie są zgodne lub przeznaczone do tej stacji ładowania.
• Nie stosować powłok antygraffiti, które mogą uszkodzić stację.
• Nie modyfikować funkcji stacji (ustawień danych, okablowania itp.).
• Stacja musi być zabezpieczona przed zwierzętami, przedmiotami oraz przedostawaniem się wody, nawet jeśli nie wpływa to bezpośrednio na jej działanie.

Niezastosowanie się do tych instrukcji może spowodować uszkodzenie stacji ładującej.

Specyfikacja produktu -> kliknij tutaj

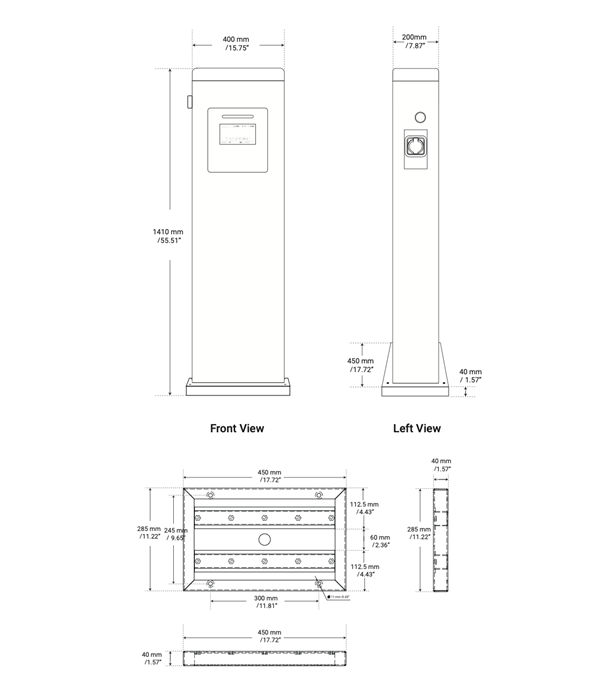

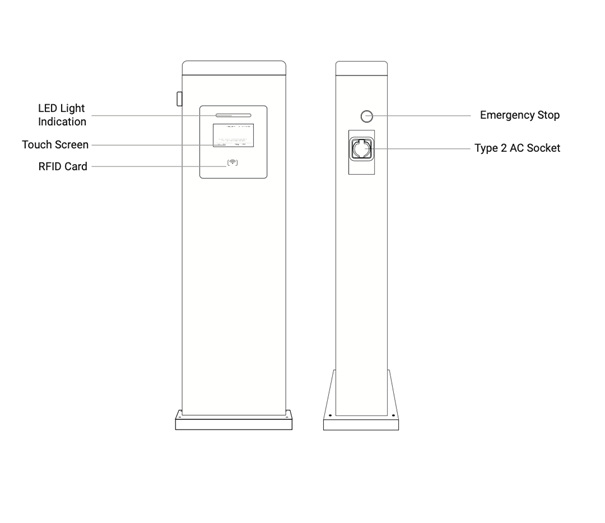

Produkt Podstawowy interfejs i Wymiary

Instrukcja instalacji

Otwórz opakowanie ładowarki i usuń elementy zabezpieczające, aby uzyskać dostęp do urządzenia. Należy pamiętać, że ładowarka jest ciężka - zdecydowanie zaleca się użycie sprzętu podnoszącego zarówno podczas wyjmowania jej z opakowania, jak i podczas ustawiania w miejscu instalacji.

• Wybierz odpowiednie miejsce montażu z dostępem do zasilania.
• Należy upewnić się, że właściciel wybrał miejsce montażu, które pozwala na podłączenie kabla ładującego do portu ładowania w samochodzie, pozostawiając jednocześnie odpowiedni zapas długości.
• Przygotuj instalację kablową - pozostaw przewód o długości min. 280 mm.
• Zamontuj podstawę na stabilnym podłożu.

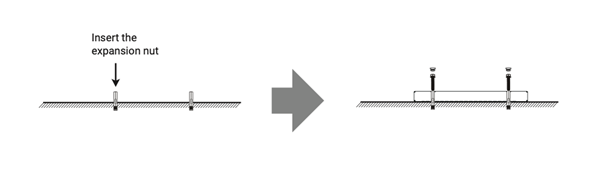

• W przypadku braku dedykowanej podstawy wykonaj otwory (10 mm szerokości, 85 ± 5 mm głębokości) i zamocuj śruby rozporowe.

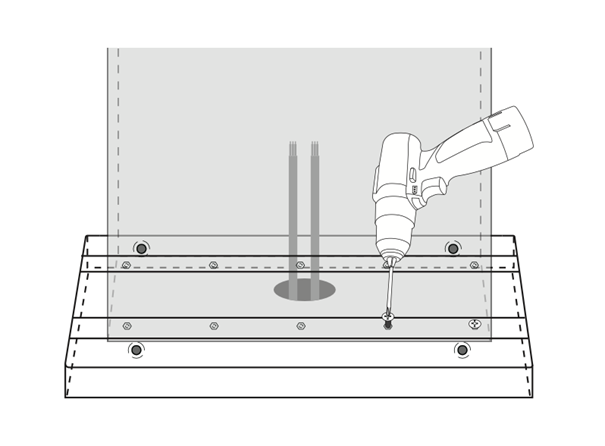

• Przymocuj słupek ładowania i dopasuj śruby. Za pomocą wiertarki elektrycznej lub śrubokręta krzyżakowego dokręć 10 śrub krzyżakowych M8*12.

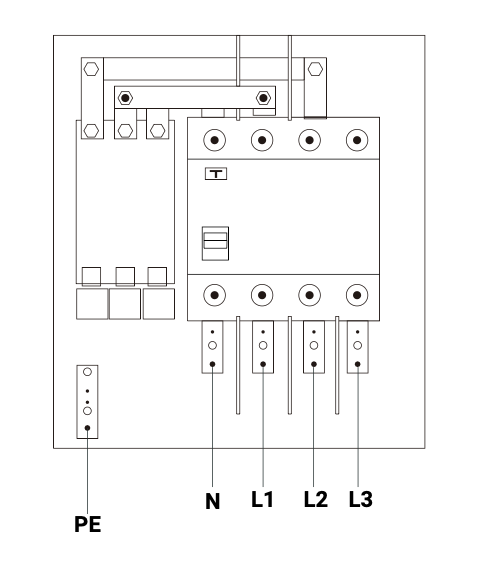

• Poluzuj śruby po stronie wejściowej wyłącznika automatycznego, a następnie podłącz kolejno przewody L1, L2, L3, N i PE .

Należy używać wyłącznie standaryzowanych przewodów. W przypadkukabla zasilającego AC zalecamy użycie kabla o przekroju 5*16 mm². Rozmiar kabla AC zależy od konfiguracji systemu i lokalnych przepisów. Więcej informacji można znaleźć na rysunkach instalacji elektrycznej lub uzyskać od projektanta instalacji elektrycznej.

W celu konfiguracji ładowarki należy zapoznać się z instrukcją: Przewodnik konfiguracji ładowarki serii CORE.

Po uruchomieniu stacji ładowania

Komunikaty o błędach i ostrzeżenia

Gwarancja i konserwacja

Domyślny okres gwarancji dla tej ładowarki wynosi dwa (2) lata.

W tym okresie obowiązują Warunki i Procedura Gwarancji Morek EVC.
