DC Simulator - User Manual

Změněno dne Po, 5 Květen v 11:38 DOPOLEDNE

Obsah




Kapitola 1  Bezpečnostní opatření

● Toto zařízení je omezeno na použití pro ladění nabíjecích stanic zelené energie.

● Pokud simulátor nepoužíváte, zakryjte jej, aby nedošlo ke zbytečnému znečištění a poškození.

● Před použitím je třeba zkontrolovat simulátor, zda je zařízení neporušené. V případě poškození zařízení nepoužívejte.

● Před laděním zkontrolujte izolátor nabíjecí pistole, kolíky a zásuvky a ujistěte se, že jsou čisté a bez cizích látek.

● Před laděním zkontrolujte držák pistole simulátoru, přepínač a port CAN a ujistěte se, že jsou čisté a bez cizích předmětů.

● Před spuštěním ladění  , je třeba zkontrolovat, zda je nabíjecí pistole plně zapojena.

● Je přísně zakázáno upravovat nebo rozebírat . simulátoru bez povolení .

● Je přísně zakázáno používat šroubováky, pinzety a jiné ostré předměty k dotyku kolíků simulátoru a objímek pro upevnění pistole.

● Nevkládejte prsty do zástrčky simulátoru  .

● Je přísně zakázáno ponořovat simulátoru ve vodě.

● Při ladění nabíjecí stanice je přísně zakázáno dotýkat se nabíjecí stanice.



—————————————————————————————————————

危险标识Nebezpečí :

● Pokud je zařízení pod napětím, může nepravidelná nebo nesprávná obsluha způsobit požár nebo úraz elektrickým proudem, což může mít za následek zranění osob nebo ztrátu majetku.

—————————————————————————————————————

Varování :

● Pokud zjistíte, že se do přístroje dostala kapalina, okamžitě vypněte napájení a přístroj dále nepoužívejte.

● Je přísně zakázáno provádět úpravy na zařízení.

● Nedovolte dětem, aby se k simulátoru přibližovaly, dotýkaly se ho nebo ho používaly  .

● Nepřinášejte do blízkosti simulátoru nebezpečné předměty, jako jsou hořlavé, výbušné nebo hořlavé materiály, chemikálie, hořlavé výpary apod.

—————————————————————————————————————





Kapitola 2  Představení produktu

2.1. Představení produktu

Obsah obrázku doplňky, kufr, zavazadlo, Zavazadla a tašky  Popis byl vytvořen automaticky

Obrázek 1  Zobrazení vzhledu



Simulátor je zařízení, které simuluje vozidlo a slouží k ladění standardní evropské nabíjecí stanice pro zelenou energii a k simulaci interakce zpráv mezi nabíjecí stanicí a vozidlem. Podporuje funkce, jako je nastavitelné nabíjecí napětí a nabíjecí proud.



—————————————————————————————————————



2.2. Představení ovládacího panelu

Vnitřní vzhled produktu je zobrazen níže.

Obrázek 2  Vnitřní vzhled





Obrázek 1 Schéma vlivu ovládacího panelu



Číslo

Popis

Poznámka

1

Zástrčka kolíku

Napájení simulátoru 220 V

2

CAN port

Ladění v simulátoru

3

přepínač

Vypínač napájení simulátoru

4

Indikátor stavu

Modré světlo PWR kontrolka napájení

Zelený indikátor provozu RUN

Indikátor poruchy FLT

5

CCS2

Evropská zástrčka





Kapitola 3  Používání produktu

3.1.Kroky připojení při zapnutí

Krok 1: Umístěte simulátor naplocho blízko nabíjecí stanice bez potenciálních bezpečnostních rizik a zajistěte, aby vzdálenost mezi nabíjecí stanicí a simulátorem byla přiměřená.


Krok 2: Připojte napájecí zdroj

Pomocí napájecího kabelu připojte simulátor „1“ k napájení simulátoru, jak je znázorněno níže:
Obsah obrázku elektronika, stroj/přístroj  Popis byl vytvořen automaticky


 Krok 3: Zatlačte přepínač "3" nahoru do polohy "ON" a indikátor napájení "PWR" se rozsvítí modře. Jak je uvedeno níže:

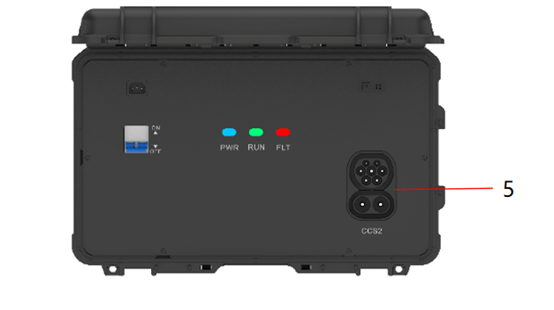

Krok 4: Připojte držák pistole


Připojte hlavu pistole k simulátoru „5“, zkontrolujte, zda nabíjecí stanice ukazuje, že je pistole zapojena, začněte nabíjet pomocí nabíjecí stanice a kontrolka „RUN“ se normálně rozsvítí.



Obsah obrázku elektronika  Popis byl vytvořen automaticky



—————————————————————————————————————



3.2. Softwarové funkce

Tento software podporuje následující funkce:

  1. Podpora nastavení parametrů BMS (CAN1)/akvizice (CAN2), čínská a anglická verze podporují různé typy parametrů
  2. Podpora přepínání čínštiny a angličtiny
  3. Podpora výchozího nastavení parametrů BMS
  4. Podpora výběru/vymazání jedním kliknutím



—————————————————————————————————————


3.3. Nastavení parametrů

Krok 1: Připravte počítač a box CAN k připojení k portu CAN simulátoru, jak je znázorněno níže:


Obsah obrázku elektronika  Popis byl vytvořen automaticky



Krok 2: Otevřete program, zobrazí se následující rozhraní, klikněte na Connect, jak je znázorněno na obrázku:

Obsah obrázku text, snímek obrazovky, číslo, Písmo  Popis byl vytvořen automaticky



Krok 3: Po úspěšném připojení se v položce "Display Item" zobrazí načtená data. Pokud není připojen, indikátor stavu v pravém dolním rohu bude červený. Po úspěšném připojení se rozsvítí zeleně. Pokud dochází k interakci s daty, kontrolka bliká. Jak je uvedeno níže:

Obsah obrázku text, počítač, software, snímek obrazovky  Popis byl vytvořen automaticky



Krok 4: Přepnutí jazyka. Klikněte na tlačítko „中文a jazyk se změní na angličtinu.

Obsah obrázku text, snímek obrazovky, číslo, software  Popis byl vytvořen automaticky



Krok 5: Na této stránce se zobrazí základní nastavení. Nastavte nabíjecí napětí, nabíjecí proud a další požadavky a dokončete nastavení.

c1ad5bb5f5db70fba31140192e3ebe7





Kapitola 4  Běžný popis závady

1. Svítí kontrolka poruchy.Pokud svítí indikátor poruchy nabíjecí stanice "FLT", zkontrolujte komunikační linku mezi EVC a simulační deskou.



2. Pokud zadáte jiné než číselné znaky, zobrazí se chybové hlášení parametru. Zkontrolujte a znovu zadejte.

Obsah obrázku text, snímek obrazovky, číslo, software  Popis byl vytvořen automaticky



3. Pokud se připojení nezdaří, zobrazí se hlášení o chybě při otevírání zařízení. Je třeba zkontrolovat, zda je skříňka CAN správně připojena.

Obsah obrázku text, snímek obrazovky, číslo, software  Popis byl vytvořen automaticky



4. Pokud během procesu připojení dojde k chybě, zařízení se automaticky odpojí a zobrazí se zpráva o chybě připojeného zařízení. Musíte zkontrolovat linku a znovu se připojit.
