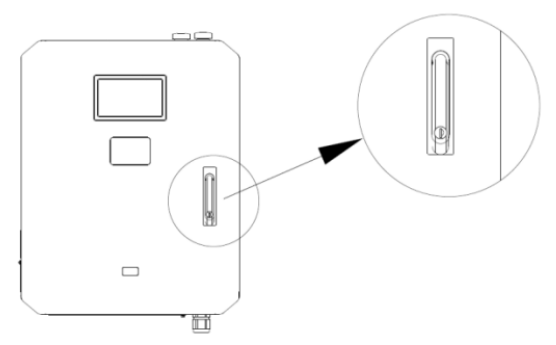

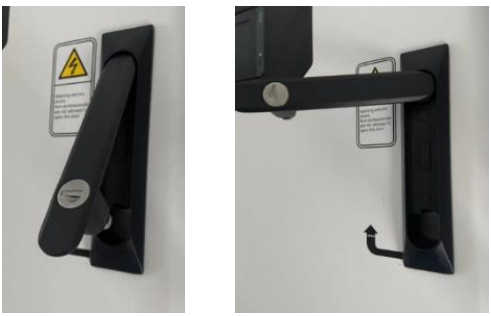

  • 6.3 Morek DC30kW ukse avamine
  • 6.6 Elektriühendused
  • 6.5 Kontrollige pärast paigaldamist
• 7. Kasutuselevõtt
  • 7.1 Ettevalmistused sisselülitamiseks
  • 7.2 Laadimisjaama sisselülitamine
• 8. Morek DC30kW kasutamine
• 9. Kasutuselt kõrvaldamine

1. Ohutusjuhised

Enne Moreki laadimisjaama paigaldamist, hooldamist või kasutamist lugege läbi ja järgige järgmisi ohutusnõudeid. Paigaldaja peab tagama, et laadimisjaam paigaldatakse vastavalt asjakohastele riigipõhistele standarditele ja kohalikele eeskirjadele.

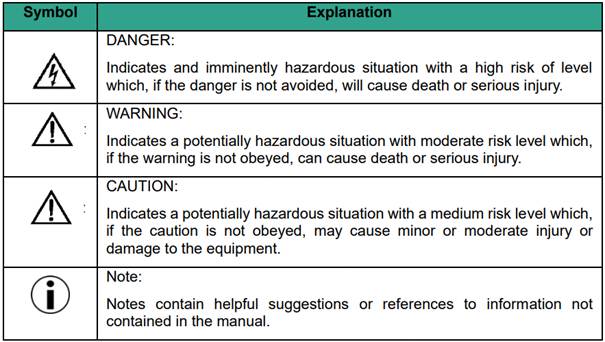

1.1 Käesolevas juhendis kasutatud sümbolid

1.2 Säilitage need juhised

Käesolev kasutusjuhend sisaldab Morek DC30kW laadimisjaama olulisi juhiseid, mida tuleb järgida seadme paigaldamisel, käitamisel ja hooldamisel.

1.3 HOIATUS: Elektrilöögi oht

• Enne laadimisjaama paigaldamist või hooldamist lülitage laadimisjaama sisendtoide välja. Hoidke laadimisjaam välja lülitatuna, kuni see on täielikult paigaldatud ja selle kaaned kinnitatud.
• Ohu ja/või õnnetuse korral peab sertifitseeritud elektrik laadimisjaama viivitamatult vooluvõrgust lahti ühendama.
• Ärge kasutage laadimisjaama, kui see on füüsiliselt kahjustatud või kui laadimiskaabel on pragude, liigse kulumise või muude nähtavate kahjustustega. Kui kahtlustate, et laadimisjaam on kahjustatud, võtke ühendust Moreki või edasimüüjaga.
• Ärge suunake laadimisjaamale ega selle poole tugevat veejuga. Ärge kunagi käsitsege seda märgade kätega. Ärge pange EV laadimise pistikut mis tahes vedelikku.
• Ärge pange sõrmi ega muid esemeid laadimisavasse ega pistikupessa.
• Enne laadimist lugege läbi Moreki laadimisjaamaga kaasas olevad kasutusjuhendid ja elektrisõiduki kasutusjuhend.

1.4 HOIATUS: Gaaside kogunemine

Mõned elektriautod vajavad siseruumides laadimise ajal ohtlike või plahvatusohtlike gaaside kogunemise vältimiseks välist ventilatsioonisüsteemi. Kontrollige oma sõiduki kasutusjuhendist, kas teie sõiduk eraldub laadimise ajal ohtlikke või plahvatusohtlikke gaase.

1.5 ETTEVAATUST

• Kasutage seda laadimisjaama ainult ühilduvate elektrisõidukite laadimiseks. Kontrollige sõiduki kasutusjuhendist, kas teie sõiduk on ühilduv.
• See laadimisjaam võib mõjutada siirdatud elektroonilisi meditsiiniseadmeid. Enne sõiduki laadimist konsulteerige elektroonilise meditsiiniseadme tarnijaga, et teha kindlaks, kas laadimise mõjud võivad seda mõjutada.
• See laadimisjaam ei sisalda kasutaja poolt hooldatavaid osi. Kasutaja ei tohi proovida laadimisjaama hooldada, parandada ega ümber paigutada. Lisateabe saamiseks võtke ühendust Moreki või oma edasimüüjaga.
• Veenduge, et laadimiskaabel ei saaks kahjustada (keerdu, kinni kiiluda ega üle sõidetaks) ning et pistik(ud) ei puutuks kokku soojusallikate, mustuse ega veega.
• Kasutage laadimisjaama ainult ettenähtud töötingimustes.
• Ärge kasutage laadimisjaama läheduses lõhkeaineid ega tuleohtlikke aineid.
• Kui te ei ole kindel, kuidas laadimisjaama kasutada, küsige abi.
• Ärge lubage lastel laadimisjaama kasutada. Täiskasvanu järelevalve on vajalik, kui lapsed viibivad laadimisjaama läheduses.
• Selles laadimisjaamas ei tohi kunagi kasutada adaptereid, konverteerimisadaptereid või juhtme pikendusi.

1.6 Laadimisjaama ohutusabinõud

ETTEVAATUST:

Ärge avage laadimisjaama uksi, kui:

• Sajab vihma, lund.
• Laadimisjaam on otsese päikesevalguse käes.
• Ilmastikuolud on märjad (udu, ...).

Nende juhiste eiramine võib põhjustada ohtu kasutajale ning tühistada garantii ja vastutuse.

See seade sisaldab komponente, mida elektrostaatiline laeng võib kahjustada või hävitada.

• Selle seadme käsitsemisel järgige standardeid EN61340-5-1 ja 61340-5-2, mis on seotud elektrostaatilise laenguga (ESD)
• Seda laadimisjaama tuleb hoida ja transportida vastavalt selles juhendis kirjeldatud spetsifikatsioonidele.
• Isegi kui laadimisjaama saab kasutada mittekvalifitseeritud isik, võivad laadimisjaama paigaldada, kasutusele võtta, hooldada, ümber paigutada, parandada ja kasutusest eemaldada ainult kvalifitseeritud isikud. Nende juhiste eiramine võib põhjustada ohtu kasutajale ning tühistada garantii ja vastutuse.
• Toote modifitseerimine on keelatud. Nende juhiste eiramine võib põhjustada ohtu kasutajale ning tühistada garantii ja vastutuse.
• See laadimisjaam ei sisalda kasutaja poolt hooldatavaid osi. Kasutaja ei tohi proovida laadimisjaama hooldada, parandada ega ümber paigutada. Lisateabe saamiseks võtke ühendust Moreki või oma edasimüüjaga.
• Veenduge, et laadimiskaabel ei saaks kahjustada (keerdu, kinni kiiluda ega üle sõidetaks) ning et pistik(ud) ei puutuks kokku soojusallikate, mustuse ega veega.
• Kasutage laadimisjaama ainult ettenähtud töötingimustes.
• Ärge kasutage laadimisjaama läheduses lõhkeaineid ega tuleohtlikke aineid.
• Ärge kasutage laadimisjaamale mittevastavaid või sellega sobimatuid lisaseadmeid, kulumaterjale ega tarvikuid.
• Ärge kasutage grafitivastast töötlust, mis võib laadimisjaama kahjustada.
• Ärge muutke laadimisjaama omadusi (andmeside seaded, kaabeldus, …).
• See laadimisjaam peab olema kaitstud loomade, esemete või vee sissetungi eest, isegi kui need ei muuda laadimisjaama tööd.

Nende juhiste eiramine kahjustab laadimisjaama.

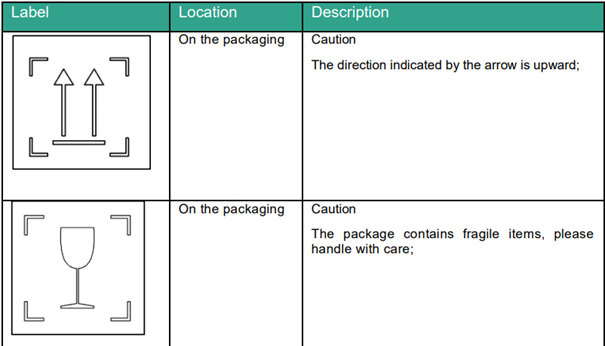

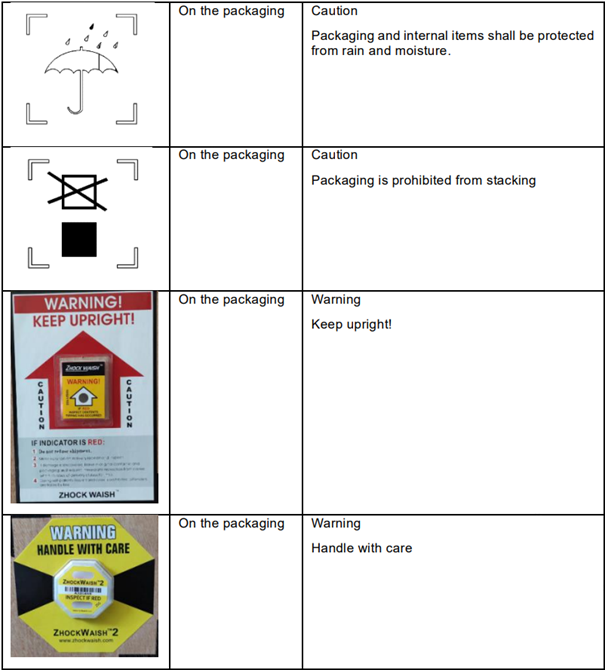

1.7 Ohutusmärgised pakendil

2. Sissejuhatus

Käesolevas paigaldus- ja kasutusjuhendis kirjeldatakse Morek DC30kW laadimisjaama paigaldusnõudeid ja -skeeme ning jaama kasutamist.

ETTEVAATUST:

See seade ei ole mõeldud kasutamiseks elamukeskkonnas ja ei pruugi sellises keskkonnas raadiovastuvõtu eest piisavat kaitset pakkuda.

2.1 Oluline teave

Dokument on koostatud ainult teavitamise eesmärgil ja see ei kujuta endast Moreki suhtes siduvat pakkumist. Morek on koostanud selle dokumendi sisu oma parimate teadmiste kohaselt. Selle sisu ja selles esitatud toodete ja teenuste täielikkuse, täpsuse, usaldusväärsuse ega konkreetseks otstarbeks sobivuse kohta ei anta mingit otsest ega kaudset garantiid. Spetsifikatsioonid ja jõudlusandmed sisaldavad keskmisi väärtusi olemasolevate spetsifikatsioonitolerantside piires ja võivad muutuda ilma ette teatamata. Enne tellimist võtke alati ühendust Morekiga, et saada uusimat teavet ja spetsifikatsioone. Morek loobub selgesõnaliselt vastutusest mis tahes otsese või kaudse kahju eest kõige laiemas tähenduses, mis tuleneb käesoleva dokumendi kasutamisest ja/või tõlgendamisest või on sellega seotud. ©Morek. Kõik õigused kaitstud.

2.2 Dokumendi reguleerimisala

Säilitage see juhend Morek DC30kW laadimisjaama kogu eluea jooksul.

ETTEVAATUST:

See juhend on mõeldud abivahendiks kvalifitseeritud töötajatele, kellel on kogemusi kõrgepingeprojektidega töötamisel ning kes on võimelised tuvastama nõuded ja võtma kõik vajalikud ettevaatusabinõud Morek DC30kW paigalduse ohutuks teostamiseks.

© 2023 Morek - kõik õigused kaitstud. Käesoleva dokumendi ühtegi osa ei tohi muuta, reprodutseerida, töödelda ega levitada mis tahes kujul või viisil ilma Moreki eelneva kirjaliku loata.

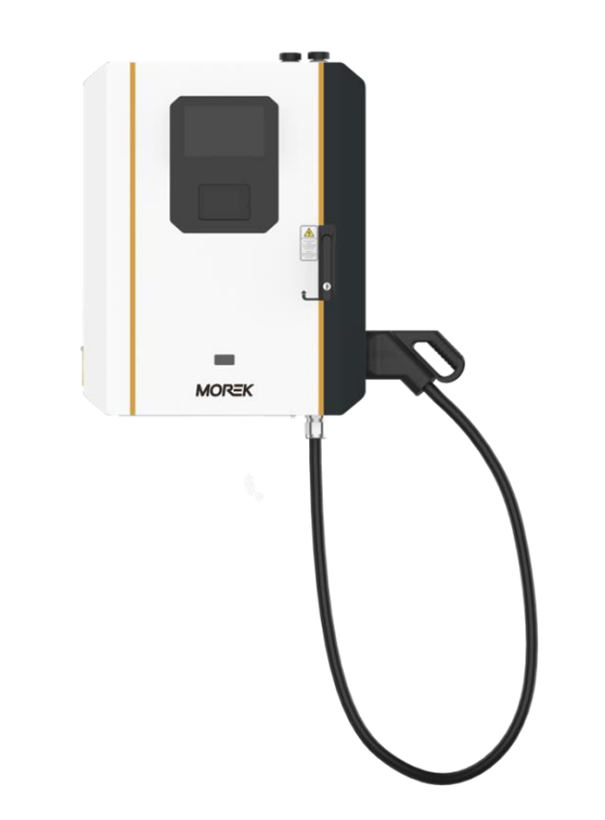

2.3 Toote tutvustus

Morek DC30kW EV laadimisjaam optimeerib ruumikasutust tänu väiksemale sügavusele ja võimalusele paigaldada kas postile või seinale. 7-tolline puuteekraan tagab sujuva suhtluse kasutaja ja seadme vahel.

2.4 Toote spetsifikatsioon

Spetsifikatsioonid on loetletud eraldi artiklis:  DC30kW laadija

2.5 Tööriistade loetelu

ETTEVAATUST:

Mõned selles juhendis kirjeldatud toimingud võivad vajada redelit või treppi. Töökõrguse ja asjakohaste ohutusjuhiste kohta järgige kohalikke eeskirju.

Allpool on esitatud loetelu Morek DC30kW laadimisjaama paigaldamiseks vajalikest tööriistadest (ei kuulu komplekti):

• Nõelninaga tangid
• Ehitusnuga
• Ristpea kruvikeeraja
• M12*100 laienduskruvi
• Lööktrell+ φ12 puur
• Järelpõleti hoob
• 13# padrunvõti
• 18# padrunvõti

Elektrisõidukite toiteseadmete ühenduspunkt peab olema kaitstud rikkevoolukaitselülitiga (RCD), mille nimijääkvool ei ületa 30 mA. Ühenduspunkte kaitsvad RCD-d peavad olema vähemalt A-tüüpi, nimipingega 400 V ja nimivooluga vähemalt 80 A. Te peate lisama ühe seadme esiosasse lekkevoolukaitsefunktsiooniga vahelduvvoolu kaitselüliti.

3. Toote omadused

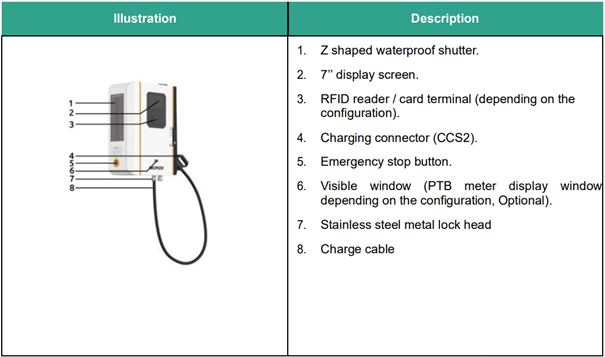

3.1 Toote osad

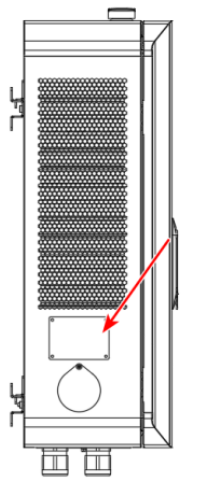

3.2 Tootesilt

Tootesilt asub vasaku külje allosas.

4. Transport ja ladustamine

4.1 Ladustamine

HOIATUS:

Kapi sees olev kondensatsioon kahjustab laadijat.

• Transpordige ja hoiustage laadimisjaama ainult originaalpakendis. Tootja ei vastuta kahjude eest, mis tekivad toote mittestandardses pakendis transportimisel.
• Hoidke laadimisjaama päikese eest kaitstult ja kuivas keskkonnas spetsifikatsioonides märgitud temperatuurivahemikus.
• Enne laadimisjaama eemaldamist hoiustamiseks või ümberpaigutamiseks ühendage sisendtoide lahti.

Nende juhiste mittetäitmine toob kaasa garantii kaotamise ja toote kahjustumise.

4.2 Transport

HOIATUS:

Kahjustatud toode.

Pärast transportimist tehke laadijale avatud pakendiga põhjalik visuaalne kontroll. Kui tootel on nähtavaid kahjustusi, siis keelduge sellest. Esitage kõik kahjunõuded viivitamatult transpordiettevõttele ja teavitage saatjat viivitamatult ka transpordikindlustusest.

Nende juhiste eiramine võib põhjustada surma, tõsiseid vigastusi või seadme kahjustusi.

Visuaalne kontroll

Kontrollige, kas:

• Väline pakend on kahjustatud.
• Laadija välispaneelid on kahjustatud (löögid, kriimustused jne).
• Uksed töötavad korralikult.
• Laadija sisemus on puhas ja kahjustamata

4.3 Pakendatud toote käsitlemine

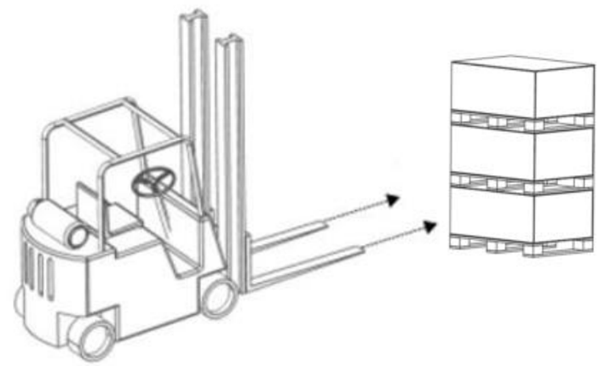

1.    Kahveltõstukiga käsitsemine

Käsitlege pakitud toodet kahveltõstukiga (mitte rohkem kui 3 ühikut kaubaalusel).

2. Käsitsi materjalide käitlemine

Ühe laadija liigutamiseks on vaja kahte inimest korraga.

4.4 Pakendi eemaldamine

ETTEVAATUST:

Mõned selles juhendis kirjeldatud toimingud võivad vajada redelit või treppi.

Töökõrguse ja asjakohaste ohutusjuhiste kohta järgige kohalikke eeskirju.

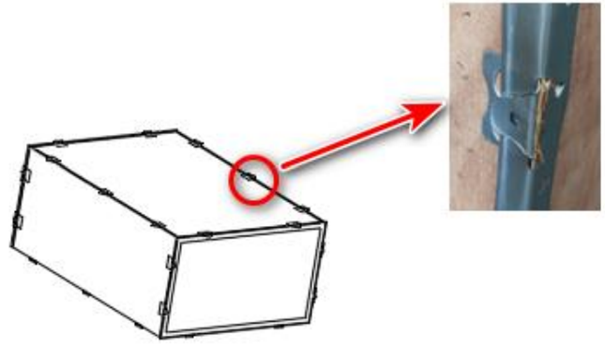

1. Eemaldage metallklambrid, mis hoiavad puidust pakendit.

Tööriistad: nõelninaga tangid ja sõrgkkang.

2. Pange need kõrvale.

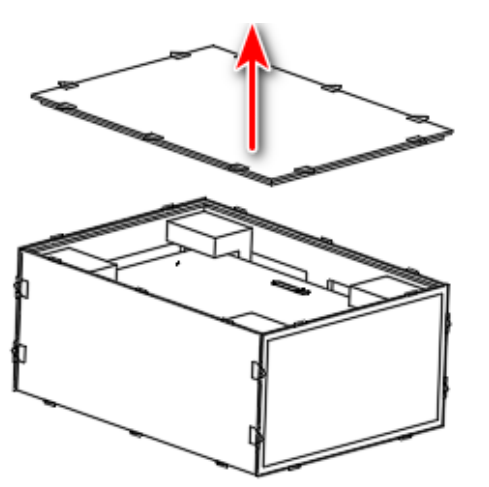

3. Eemaldage pealmine kate.

4.    Eemaldage vasak- ja parempoolsed katted.

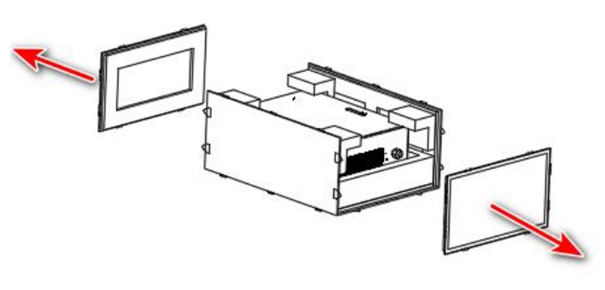

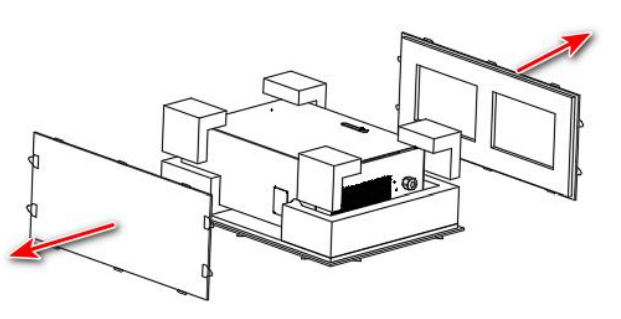

5.    Eemaldage esi- ja tagakaaned.

6.    Eemaldage kapi ümbert pakitud kile.

7.    Eemaldage kapi pealt PE-kilekott.

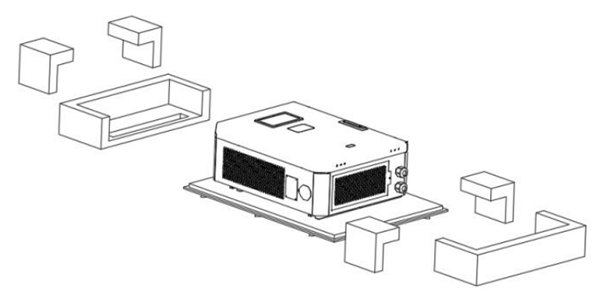

8.    Eemaldage kapi ümbert EPE-pehmendusplokid.

4.5 Kaasasolevad komponendid

Pakend sisaldab järgmisi komponente:

• Laadimisjaam
• Tarvikud

5. Ettevalmistus paigaldamiseks

Järgmised soovitused on mõeldud juhendina, mis aitab teil Morek DC30kW laadimisjaama paigaldamiseks valmistuda.

5.1 Ettevaatusabinõud

Enne Morek DC30kWlaadimisjaama paigaldamist, hooldamist või kasutamist peate lugema ja järgima selle kasutusjuhendi alguses leheküljel 3 olevaid ohutusjuhiseid. Paigaldaja peab tagama, et laadimisjaam paigaldatakse vastavalt asjakohastele riigipõhistele standarditele ja kohalikele eeskirjadele.

5.2 Paigalduse planeerimine

• Laadimisjaama paigaldamise maksimaalse töövoolu määramiseks arvutage olemasolev elektrikoormus.
• Pingelanguse leidmiseks arvutage kaugus kohalikust toitekilbist laadimisjaamani. Kohalikud eeskirjad võivad kehtida ja sõltuvalt piirkonnast või riigist erineda.
• Hankige kõik vajalikud load kohalikelt pädevatelt asutustelt.
• PE-maandusühendusi ei tohi liita.
• Juhtmete suuruste valimisel järgige kohalikke eeskirju, maksimaalset voolutugevust ja pingelangu.
• Kasutage õigeid töövahendeid ning tagage piisavad kaitsemeetmed.
• Veenduge, et laadimisjaama paigaldamise kohas oleks hea mobiilside levi.
• Valmistage paigaldusalad ette õigete toite- ja andmesidekaablitega.
• Valmistage ülesvoolu elektrikilp ette vastavalt kohalikele eeskirjadele ja Moreki soovitustele.

Etherneti võrk

Mitme Morek DC30kW ühendamiseks  laadimisjaama (võrgu jagamiseks) paigaldamiseks on vaja Etherneti võrku.

5.3 Valige asukoht

Laadija on mõeldud kasutamiseks nii sise- kui ka välistingimustes.

Paigutage laadimisjaam võimaluse korral keskkonda, kus see ei puutu kokku otsese päikesevalgusega ja ei ole ohustatud välistest kahjustustest.

Laadija on ette nähtud paigaldamiseks piiranguteta alal.

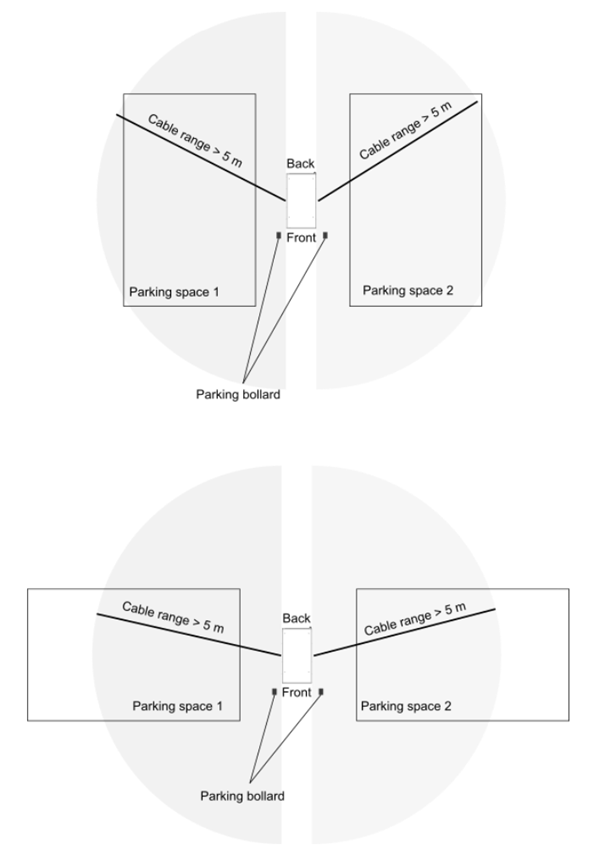

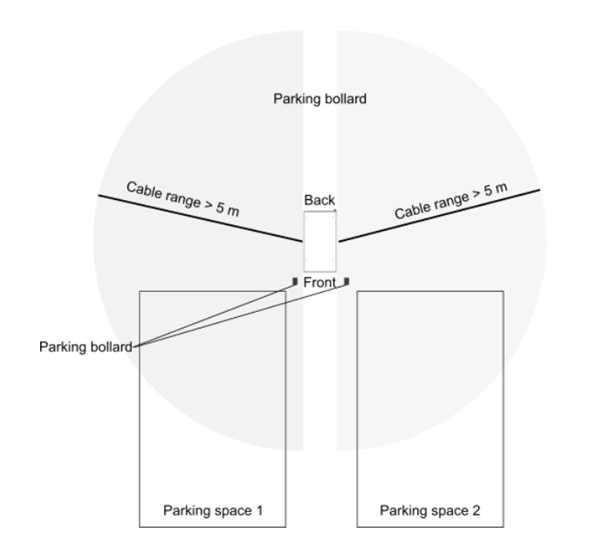

5.4 Parkimiskoha paigutus

Maksimaalse kaablipikkuse saavutamiseks on soovitatav paigutada Morek DC30kW moodulid allpool kirjeldatud viisil.

Märkus:

• Jätke laadimisjaama ette piisavalt vaba ruumi, et kasutajad saaksid puuteekraani ja muude liidestega ohutult ja mugavalt suhelda.
• Pistiku ligipääsetavuse tagamiseks jätke laadija mõlemale küljele vähemalt 600 mm.

Märkus:

Pollarid ei tohiks segada laadija ümbruse liikumisruumi.

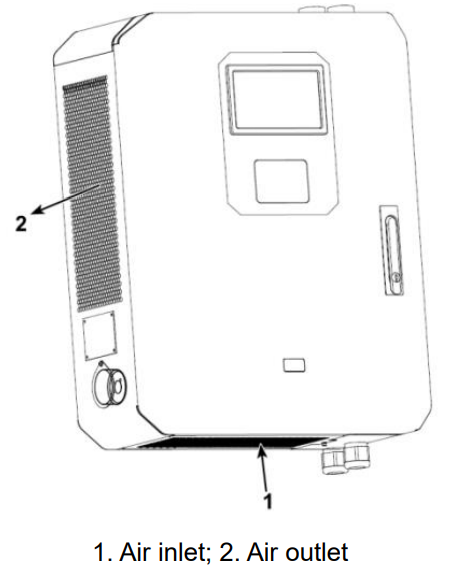

5.5 Jahutus

Õhu sisselaskeava asub kapi paremal uksel ja õhu väljalaskeava asub kapi vasakul uksel.

Märkus:

Karmide ilmastikutingimustega kohtades (kõrged temperatuurid, lumi, tugev päike jne) on soovitatav tagada täiendav kaitse, näiteks varikatuse või katusekaitse.

5.6 Paigaldusplaan

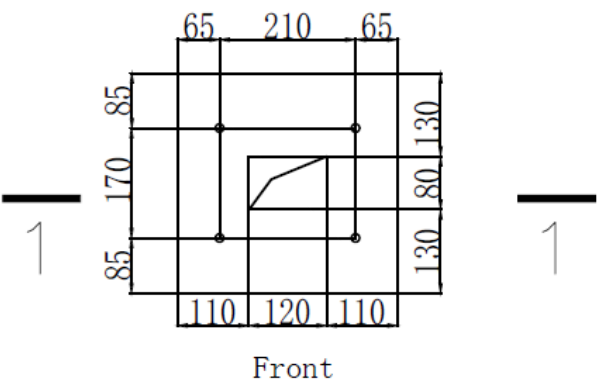

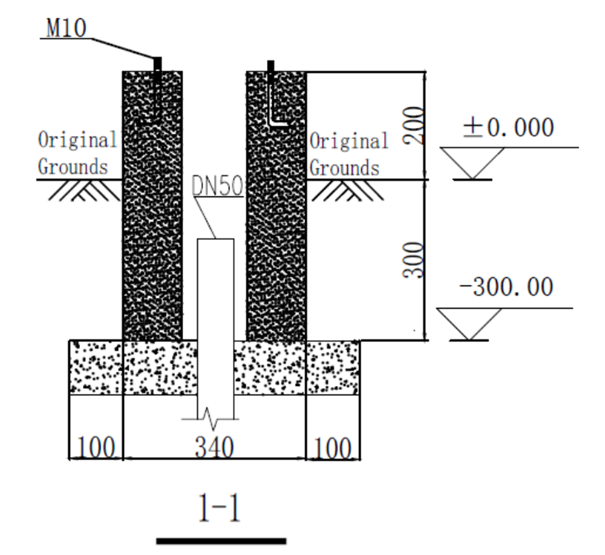

5.6.1 Püstine paigaldamine

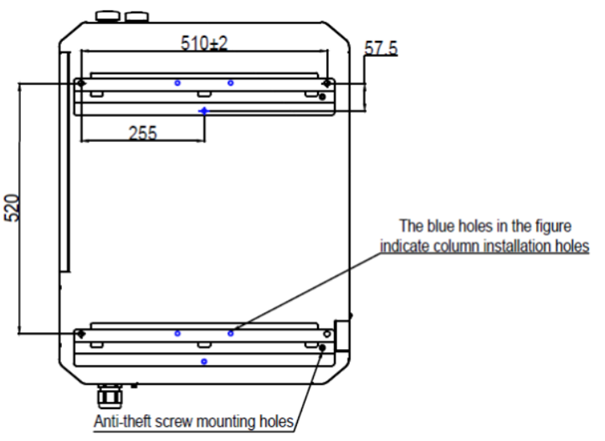

Seadme ava suurus on näidatud joonisel:

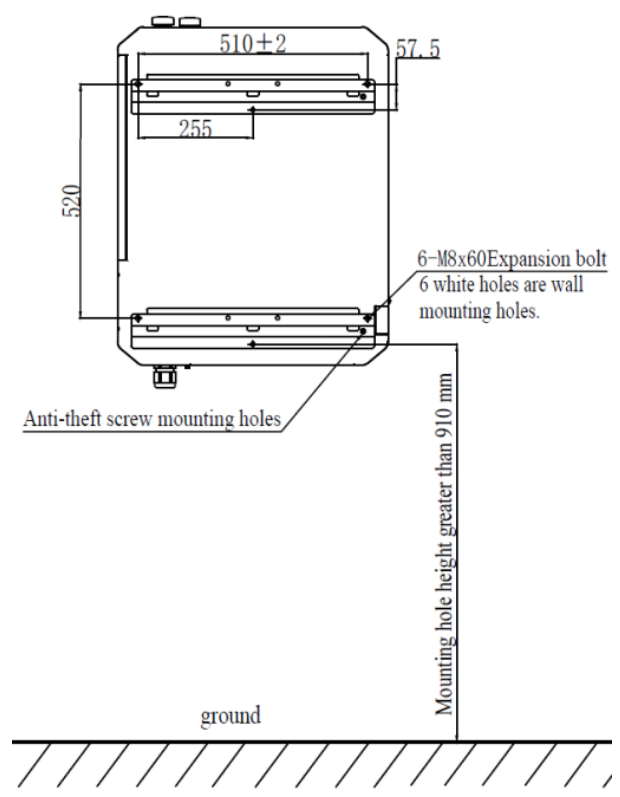

5.6.2 Seinale paigaldamine

Joonisel on näidatud seadme ava suurus:

Selgitus

1. Laadimisposti paigalduskoht määratakse vastavalt ehitusplatsile

2.    Roostevabast terasest M8 paisumispolt (pikkus vähemalt 60 mm) peab olema vundamendi pinnaga risti ja pärast mutri pingutamist tuleb nähtavale jätta 3–4 siidhammast.

3. Kõik joonisel esitatud mõõtmed on esitatud millimeetrites.

4. Joonisel nimetamata asjad tuleb läbi viia kehtivate riiklike normide järgi.

5. Seadme esiukse ja takistuse vaheline kaugus on vähemalt 0,8 m ning vasaku ja parema külje ja seina vaheline kaugus on vähemalt 0,8 m.

5.7 Toitekaablite vedamine

Valmistage kaabel ette ja kasutage ainult standardiseeritud kaablit.Vahelduvvoolukaabli puhul soovitame kasutada kaabli suurust 3 * 25 + 2 * 16 mm². Vahelduvvoolukaabli suurus sõltub süsteemi konfiguratsioonist ja kohalikest eeskirjadest. Lisateabe saamiseks vaadake elektripaigaldise jooniseid või pidage nõu elektriinseneriga.

Märkus:

Adaptereid või konverteerimisadaptereid ei tohi kasutada. Juhtmete pikenduskomplekte ei tohi kasutada.

5.8 Kaitse elektrilöögi ja lühise eest

Kaitse elektrilöögi ja lühise eest

Laadimisjaam sisaldab järgmisi elektrilöögi eest kaitsvaid seadmeid:

• IMD (isolatsiooni jälgimisseade) igas CCS2 väljundis. Väljundil CCS2.
• Liigpingekaitse
• MCB vahelduvvoolu sisendi jaoks
• Vahelduvvoolu sisendi lekkekaitseseade

Järgmine seade ei kuulu seadme komplekti ja see tuleb paigaldada ülesvoolu jaotuskilpi:

• Järgige kohalikke eeskirju, maksimaalset voolutugevust ja pingelangust, et valida seade ülesvoolu jaotuskilbis elektrilöögi vastu.

Lühisvoolu kaitse

Laadimisjaam sisaldab järgmisi lühise eest kaitsvaid seadmeid:

• CCS2 pistikupesa on kaitstud kaitsme abil.

5.9 Elektrilised nõuded

5.9.1 Nõuded ülesvoolule

Laadimisjaam

Elektriühendused peab teostama professionaalne elektrik vastavalt kohalikele eeskirjadele.

Laadimisjaam peab olema ühendatud elektrivõrguga, millel on järgmised omadused:

• 3 faasi (3P + PE +N*) (*Vahelduvvoolu pistikupesa korral on vajalik neutraaljuhe).
• 400 Vac +/- 10%
• 50/60 Hz

Pealüliti lahklüliti, mis asub laadija toiteallikast ülesvoolu, peab olema paigaldaja poolt hinnatud.

Vt kohalikke eeskirju, maksimaalset voolu ja pingelangust, et valida ülesvoolu kaitse.

Märkus:

Nõutav on vähemalt 30 mA tüüpi A RCD.

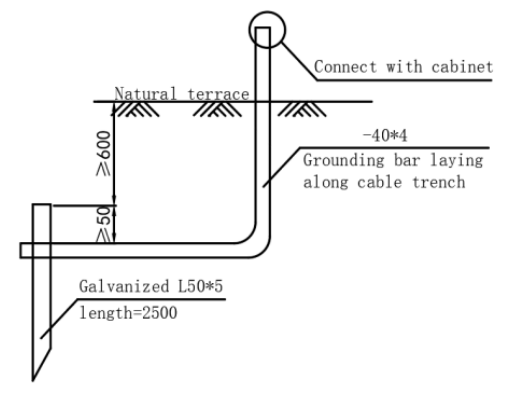

5.9.2 Maandusjuhised

Järgige järgmisi maandusjuhiseid:

• Maandustakistus peab olema alla 20 oomi kuivades tingimustes, kus laadimisjaam on paigaldatud.

6. Paigaldage Morek DC 30KW

6.1 Käsitlemine

HOIATUS:

• Transportige laadijat alati püstises asendis.
• Ärge käsitsege laadijat, kui see on toiteallikaga ühendatud.
• Ärge kasutage kraanatüüpi tõstukit, mis ei suuda laadija kaalu kanda.
• Laadija raskuskese on kõrgel, olge käsitsemisel ettevaatlik.
• Ärge asetage kätt laadija alla ega külgmiste avade kaudu aluse sisse.
• Laadija peab olema ümberkukkumise eest kaitstud. See kaitse peab säilima kuni lõpliku paigaldamiseni.

6.2 Kapi paigaldamine

Seinale paigaldamine

1.    Märkige iga kinnitusaugu keskpunkt seinale vastavalt 30 kW kapikese seinale kinnitamise joonisele.

2.    Kasutage φ12 puuri, et puurida märgitud kohta 45mm sügavune kinnitusava, eemaldage august tolm ja sisestage kinnitusauku tüübel (M8*60

3.    Paigaldage kapi kinnituskõrvad seinale aukude järgi ja kinnitage need kaasasolevate paisumispoltidega mutritega.

4.    Tõstke 30 kW seinakappi üles, joondage kapi ülemine ja alumine väljaulatuv osa seina kinnituskõrvade kohal asuvate pikkade aukudega ja asetage kapp kinnituskõrvadesse.

5.    Avage kapi uks ja paigaldage lisatarvikutesse M6 poldid ja seibid vargusvastaste kruvidega märgitud kohtadesse.

Vertikaalne paigaldamine

1.    Märkige betoonpõrandale iga kinnitusava keskpunkt vastavalt 30 kW vertikaalse posti aluse ava suurusele.

2.    Sisseehitatud M10*100 poldid peaksid olema vundamendi pinnaga risti ja nähtav pikkus peaks olema 30 mm.

3.    Paisukruvi kasutamisel puurige märgitud punkti 12mm läbimõõduga puuriga 70mm sügavune auk.

4.    Eemaldage august tolm, sisestage auku paisumistoru (M10 * 100 mm) ja kinnitage see M10 mutritega.

Pärast kapi paigaldamist raputage kappi eri suundadest. Ei tohiks tunda mingit silmnähtavat lõtvumist ega värisemist.

6.3 Morek DC30kW ukse avamine

ETTEVAATUST:

Ukse avamisel järgige ukseluku kõrval olevat juhendit.

Selle juhise eiramine põhjustab tootele nähtavaid kahjustusi.

Tööriist: Uksevõti

Leidke käepide:

Avage uks

1. Kasutage võtit luku avamiseks.

2. Tõmmake käepide välja.

3.    Keerake käepidet päripäeva.

4.    Avage uks.

6.6 Elektriühendused

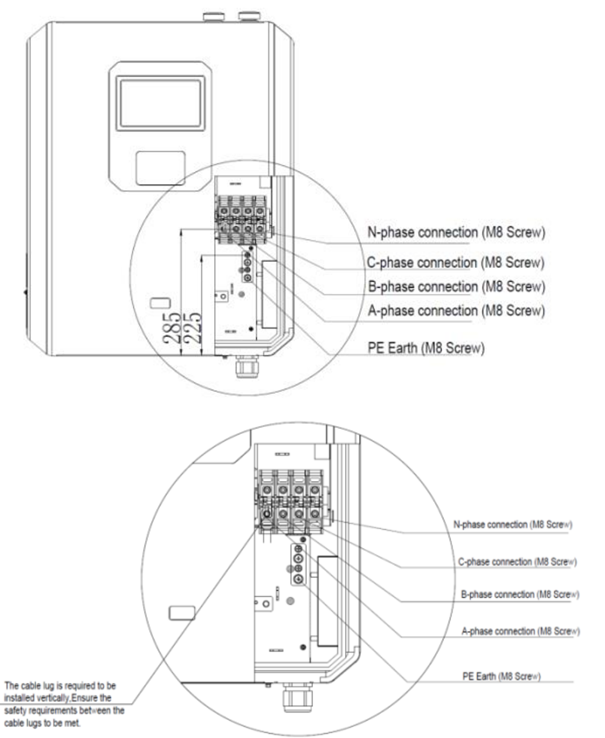

Kaabli ühendamise sammud on järgmised:

1. Avage kapi esiuks;.

2. Veenduge, et elektrilöögi vältimiseks on kaabli eesmine lüliti välja lülitatud;.

3.     Ühendage maanduskaabli üks ots kindlalt maandusvasklatiga.

4.     Ühendage kolmefaasilised vahelduvvoolu sisendkaablid L1, L2 ja L3 vastavalt sisendvasklatiga A, B ja C; N-juhe ühendage N-juhtme vasest latiga.

6.5 Kontrollige pärast paigaldamist

1. Tihendamine

Vastavalt konstruktsiooni ja kaitsetaseme nõuetele, pärast vahelduvvoolukaabli paigaldamist lukustage kaablilukk, et vältida tolmu või putukate sisenemist.

2.    Koristamine

Puhastage kapi sees ja ümberringi olevad esemed, näiteks kaablid, sidumislindid, kruvid jne. Ärge jätke paigaldustööriistu ehitusplatsile ega kappi.

3.    Lõplik kontroll

Kontrollige, kas alus on kindlalt paigaldatud.

Kontrollige, kas elektriühendused ja kaablid on õiged ja terviklikud, kas ühendused on kindlad ja kas maandus on usaldusväärne.

Kontrollige välimust, märgistust, puhtust.

7. Kasutuselevõtt

OHT:

Elektrilöögi oht:.

Enne kasutuselevõttu või hooldust lülitage toide välja peakaitselülitist ja vahelduvvoolutoitesüsteemi kaitselüliti (MCB) välja.

Laadimisjaama sisselülitamine

Kasutamise ajal pöörake tähelepanu kõrgepingeohule, et vältida isiku- ja varakahjustusi. Süsteem peab olema enne sisselülitamist hästi maandatud. Enne kasutuselevõttu tuleb teostada paigalduskontroll. Veenduge, et vahelduvvoolu sisendi pealüliti Q1 ja kaitselülitid Q3 on lahti ühendatud ja et laadimispüstoli pea on kapi korpusel, ning veenduge, et kõik seadmed on paigaldatud oma kohale.

7.1 Ettevalmistused sisselülitamiseks

1.    Veenduge, et laadimissüsteemi ülesvoolu toitelüliti on lahti ühendatud.

2.    Kasutage multimeetrit, et veenduda, et vahelduvvoolu sisendi L1\L2\L3\N\PE vahel pole lühist.

3.    Mõõtke multimeetriga ja veenduge, et kahe laadimispüstoli pea DC+\DC- \PE vahel ei oleks lühist.

4.    Lülitage süsteemi ülesvoolu toitelüliti sisse.

5.    Mõõtke multimeetriga, kas laadimissüsteemi kapi kolmefaasilise sisendtoitepinge on süsteemi lubatud tööpinge vahemikus (323 V ~ 460 V).

7.2 Laadimisjaama sisselülitamine

1.    Ühendage laadimissüsteemi vahelduvvoolu sisendi üldine MCB Q1.

2.    Ühendage kaitselülitid Q3 ja Q4 ning sulgege esiuks.

3.    2s pärast süsteemi enesekontrolli läbimist tõmbab süsteem automaatselt vahelduvvoolu sisendkontaktori sisse ja toitemoodul on elektrifitseeritud.

8. Morek DC30kW kasutamine

Laadijat saavad kasutada tavalised inimesed (ei vaja erikvalifikatsiooni ega koolitust).

Laadimisjaama omanik peab kliendile edastama kogu protseduuride, turvalisuse ja hoiatustega seotud teabe.

Tarkvara arenduse tõttu võivad mõned kasutajaliidese elemendid muutuda. Ajakohastatud kasutus- ja konfiguratsioonijuhiseid leiate DC-laadija kasutajaliidese juhendist.

HOIATUS:

• Ärge kasutage laadimisjaama, kui see on füüsiliselt kahjustatud või kui laadimiskaabel on pragude, liigse kulumise või muude nähtavate kahjustustega. Kui kahtlustate, et laadimisjaam on kahjustatud, võtke ühendust Moreki või edasimüüjaga.
• Ärge suunake laadimisjaamale ega selle poole tugevat veejuga. Ärge kunagi käsitsege seda märgade kätega. Ärge pange EV laadimise pistikut mis tahes vedelikku.
• Ärge pange sõrmi ega muid esemeid laadimisavasse ega pistikupessa.
• Enne laadimist lugege Moreki laadimisjaamaga kaasas olevaid kasutusjuhiseid ja oma elektrisõiduki kasutusjuhendit.
• Veenduge, et laadimiskaabel ei saaks kahjustada (murduda, kinni kiiluda või üle sõita) ja et pistikud ei puutuks kokku soojusallikate, mustuse ega veega.
• Kui kaabel on laadimisjaamaga ühendatud, ärge jätke kaablit põrandale lebama.

9. Kasutuselt kõrvaldamine

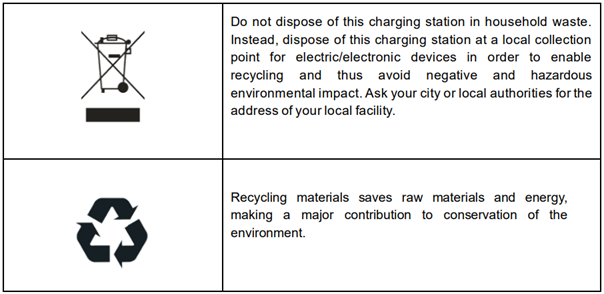

Eemaldage laadimisjaam ja utiliseerige see vastavalt kohalikele jäätmekäitluseeskirjadele.

OHT:

Elektrilöögi oht:

Enne laadimisjaama eemaldamist lülitage toitekilbist välja kogu toide. Kinnitage toiteallikas ja pange üles hoiatussildid, et vältida juhuslikku voolu sisselülitamist.

Morek DC 30KW laadimisjaama eemaldamiseks järgige ülaltoodud paigaldusjuhiseid vastupidises järjekorras.

Kõrvaldage laadimisjaam vastutustundlikul viisil.

-------------------------------------------------

Kui teil tekib mõni probleem või on küsimusi, palun esitage pilet.
