1. Consignes de sécurité

Lisez et respectez les précautions de sécurité suivantes avant d'installer, d'entretenir ou d'utiliser votre borne de recharge Morek. L'installateur doit s'assurer que la borne de recharge est installée conformément aux normes nationales et aux réglementations locales en vigueur.

1.1 Symboles utilisés dans ce manuel

1.2 Conservez ces instructions

Ce manuel contient des instructions importantes pour la borne de recharge Morek DC30kW qui doivent être suivies lors de l'installation, de l'utilisation et de l'entretien de l'unité.

1.3 AVERTISSEMENT : Risque de choc électrique

• Coupez l’alimentation de votre borne de recharge avant de procéder à l’installation ou à l’entretien de la borne de recharge. Maintenez l'alimentation hors tension jusqu'à ce que la borne de recharge soit entièrement installée et que ses couvercles soient fixés.
• En cas de danger et/ou d’accident, un électricien agréé doit immédiatement débrancher la borne de recharge de l’alimentation électrique.
• N’utilisez pas la borne de recharge si elle est physiquement endommagée ou si le câble de recharge présente des fissures, une usure excessive ou d’autres dommages visibles. Contactez Morek ou votre distributeur si vous pensez que la borne de recharge est endommagée.
• Ne dirigez pas de jets d’eau puissants vers ou sur la borne de charge. Ne l'utilisez jamais avec les mains mouillées. Ne plongez pas la prise de charge du véhicule électrique dans un liquide.
• Ne placez pas vos doigts ou d'autres objets à l'intérieur du port de charge ou du port de connexion.
• Lisez la notice d'utilisation livrée avec votre borne de recharge MOREK ainsi que le manuel d'utilisation de votre véhicule électrique avant de procéder à la recharge.

1.4 AVERTISSEMENT : Accumulation de gaz

Certains véhicules électriques nécessitent un système de ventilation externe pour éviter l'accumulation de gaz dangereux ou explosifs lorsqu'ils sont rechargés à l'intérieur. Consultez le manuel d’utilisation de votre véhicule pour vérifier si votre véhicule libère des gaz dangereux ou explosifs lors de la charge.

1.5 ATTENTION

• Utilisez cette borne de recharge pour recharger uniquement les véhicules électriques compatibles. Consultez le manuel d'utilisation de votre véhicule pour vérifier si votre véhicule est compatible.
• Cette borne de recharge peut affecter les dispositifs médicaux électroniques implantés. Avant de recharger votre véhicule, consultez le fournisseur du dispositif médical électronique pour déterminer s'il peut être affecté par les effets de la charge.
• Cette borne de recharge ne contient aucune pièce réparable par l’utilisateur. L’utilisateur ne doit pas tenter d’entretenir, de réparer ou de déplacer la borne de recharge. Contactez Morek ou votre distributeur pour plus d'informations.
• Assurez-vous que le câble de recharge ne peut pas être endommagé (plié, coincé ou écrasé) et que la ou les fiches n'entrent pas en contact avec des sources de chaleur, de la saleté ou de l'eau.
• N'utilisez la borne de recharge que dans les conditions d'utilisation spécifiées.
• Ne pas utiliser de substances explosives ou inflammables à proximité de la borne de recharge.
• Si vous ne savez pas comment utiliser une borne de recharge, demandez de l'aide.
• Ne laissez pas les enfants utiliser une borne de recharge. La surveillance d’un adulte est requise lorsque des enfants se trouvent à proximité d’une borne de recharge en cours d’utilisation.
• Les adaptateurs, les adaptateurs de conversion ou les rallonges de cordon ne doivent jamais être utilisés sur cette borne de recharge.

1.6 Précautions de sécurité de la borne de recharge

ATTENTION :

N'ouvrez pas les portes de la borne de recharge lorsque :

• Il pleut, il neige.
• La borne de recharge est exposée à la lumière directe du soleil.
• Les conditions météorologiques sont humides (brouillard, ...).

Le non-respect de ces instructions peut entraîner un danger pour l'utilisateur et annuler la garantie et la responsabilité.

Cet appareil contient des composants qui peuvent être endommagés ou détruits par des décharges électrostatiques.

• Lors de la manipulation de cet appareil, respectez les mesures de sécurité nécessaires concernant les décharges électrostatiques (ESD) conformément aux normes EN61340-5-1 et 61340-5-2.
• Cette borne de recharge doit être stockée et transportée conformément aux spécifications décrites dans ce manuel.
• Même si la borne de recharge peut être utilisée par une personne non qualifiée, la borne de recharge ne peut être installée, mise en service, entretenue, déplacée, réparée et mise hors service que par des personnes qualifiées. Le non-respect de ces instructions peut entraîner un danger pour l’utilisateur et peut annuler la garantie et la responsabilité.
• La modification du produit est interdite. Il peut en résulter un danger pour l'utilisateur et une annulation de la garantie et de la responsabilité.
• Cette borne de recharge ne contient aucune pièce réparable par l’utilisateur. L’utilisateur ne doit pas tenter d’entretenir, de réparer ou de déplacer la borne de recharge. Contactez Morek ou votre distributeur pour plus d'informations.
• Assurez-vous que le câble de recharge ne peut pas être endommagé (plié, coincé ou écrasé) et que la ou les fiches n'entrent pas en contact avec des sources de chaleur, de la saleté ou de l'eau.
• N'utilisez la borne de recharge que dans les conditions d'utilisation spécifiées.
• Ne pas utiliser de substances explosives ou inflammables à proximité de la borne de recharge.
• N'utilisez pas de périphériques, consommables ou accessoires non conformes ou inadaptés à la borne de recharge.
• Ne pas utiliser de traitement anti-graffiti qui pourrait endommager la borne de recharge.
• Ne pas modifier les caractéristiques de la borne de recharge (paramètres de données, câblage, …).
• Cette borne de recharge doit être protégée contre les animaux, les intrusions d'objets ou les infiltrations d'eau même si elles ne perturbent pas le fonctionnement de la borne.

Le non-respect de ces instructions entraînera des dommages à la borne de recharge.

1.7 Etiquettes de sécurité sur l'emballage

2. Introduction

Ce manuel d'installation et d'utilisation décrit les exigences et les étapes d'installation de la station de charge Morek DC30kW, ainsi que la manière d'utiliser la borne.

ATTENTION :

Cet équipement n'est pas destiné à être utilisé dans des environnements résidentiels et peut ne pas fournir une protection adéquate de la réception radio dans de tels environnements.

2.1 Informations importantes

Le document est produit à des fins d'information uniquement et ne constitue pas une offre engageant Morek. Morek a compilé le contenu de ce document au mieux de ses connaissances. Aucune garantie expresse ou implicite n'est donnée quant à l'exhaustivité, l'exactitude, la fiabilité ou l'adéquation à un usage particulier de son contenu et des produits et services qui y sont présentés. Les spécifications et les données de performance contiennent des valeurs moyennes dans les tolérances de spécifications existantes et sont susceptibles d'être modifiées sans préavis. Avant de commander, contactez toujours Morek pour obtenir les dernières informations et spécifications. Morek décline explicitement toute responsabilité pour tout dommage direct ou indirect, au sens le plus large, découlant ou lié à l'utilisation et/ou à l'interprétation de ce document. ©Morek. Tous droits réservés.

2.2 Champ d'application du document

Conservez ce manuel pendant toute la durée de vie de la borne de recharge Morek DC30kW.

ATTENTION :

Ce manuel est destiné au personnel qualifié ayant de l'expérience dans les projets de haute tension et capable d'identifier les exigences et de prendre toutes les précautions nécessaires pour réaliser en toute sécurité une installation Morek DC 30KW.

© 2023 Morek - tous droits réservés. Aucune partie de ce document ne peut être modifiée, reproduite, traitée ou distribuée sous quelque forme ou par quelque moyen que ce soit, sans l'autorisation écrite préalable de Morek.

2.3 Présentation du produit

La borne de recharge pour véhicule électrique Morek DC 30 kW optimise l'utilisation de l'espace grâce à sa profondeur réduite et à sa capacité à être montée sur un pied ou un mur. L'écran tactile 7" assure une interaction fluide entre l'utilisateur et l'appareil.

2.4 Spécification du produit

Les spécifications sont listées dans un article séparé : Chargeur DC30kW

2.5 Liste des outils

ATTENTION :

Certaines opérations décrites dans ce manuel peuvent nécessiter une échelle ou un escabeau. Reportez-vous à la réglementation locale concernant la hauteur de travail et les consignes de sécurité correspondantes.

Vous trouverez ci-dessous la liste des outils nécessaires (non inclus) pour installer la borne de recharge Morek DC30kW :

• Pince à bec effilé
• Couteau
• Tournevis cruciforme
• Goujon d'ancrage M12*100
• Perceuse à percussion + foret φ12
• Levier
• Clé à cliquet 13#
• Clé à cliquet 18#

Le point de connexion de l'équipement d'alimentation du VE doit être protégé par un disjoncteur différentiel ayant un courant de fonctionnement résiduel nominal ne dépassant pas 30 mA. Le ou les disjoncteurs protégeant les points de connexion doivent être au moins de type A, tension nominale de 400 V, courant nominal d'au moins 80 A. Vous devez ajouter un disjoncteur AC avec fonction de protection contre les fuites à l'avant de chaque équipement.

3. Caractéristiques du produit

3.1 Pièces de produit

3.2 Plaque signalétique

La plaque signalétique est située en bas du côté gauche.

4. Transport et stockage

4.1 Stockage

AVERTISSEMENT :

La condensation à l'intérieur du boîtier endommage le chargeur.

• Transportez et stockez la borne de recharge uniquement dans son emballage d’origine. Aucune responsabilité ne peut être acceptée pour les dommages survenus lorsque le produit est transporté dans un emballage non standard.
• Stockez la borne de recharge à l'abri du soleil et dans un environnement sec dans la plage de température indiquée dans les spécifications.
• Débranchez l'alimentation avant de retirer la borne de recharge pour la ranger ou la déplacer.

Le non-respect de ces instructions entraînera l'annulation de la garantie et l'endommagement du produit.

4.2 Transport

AVERTISSEMENT :

Produit endommagé.

Après tout transport, procédez à un examen visuel détaillé de la borne de recharge, emballage ouvert. Rejetez le produit s’il présente des dommages visibles. Faites immédiatement toutes les réclamations pour dommages au transporteur et informez également immédiatement l'expéditeur au regard de l'assurance transport.

Le non-respect de ces instructions peut entraîner la mort, des blessures graves ou des dommages à l'équipement.

Contrôle visuel

Vérifier si :

• L'emballage extérieur a été endommagé.
• Les panneaux extérieurs du chargeur sont endommagés (choc, rayure, ...).
• Les portes fonctionnent correctement.
• L'intérieur du chargeur est propre et non endommagé

4.3 Manutention des produits emballés

1.    Manutention avec un chariot élévateur

Manipuler le produit emballé avec un chariot élévateur (pas plus de 3 unités sur la palette).

2.    Manutention manuelle du matériel

Deux personnes sont nécessaires pour déplacer une armoire à la fois.

4.4 Retrait de l'emballage

ATTENTION :

Certaines opérations décrites dans ce manuel peuvent nécessiter une échelle ou un escabeau.

Reportez-vous à la réglementation locale concernant la hauteur de travail et les consignes de sécurité correspondantes.

1.    Retirez les clips métalliques qui maintiennent l'emballage en bois.

Outils : pince à bec et pied de biche.

2.    Les mettre de côté.

3.    Retirer le couvercle du haut.

4.    Retirer les couvercles latéraux gauche et droit.

5.    Retirer les couvercles avant et arrière.

6.    Retirez le film d'emballage qui entoure l'armoire.

7.    Retirez le sac en plastique PE qui recouvre l'armoire.

8.    Retirez les blocs de rembourrage EPE autour de l'armoire.

4.5 Composants fournis

L'emballage comprend les éléments suivants :

• Borne de recharge
• Accessoires

5. Préparation de l'installation

Les recommandations suivantes sont destinées à servir de guide pour vous aider à préparer l'installation de la borne de recharge Morek DC30kW.

5.1 Précautions de sécurité

Vous devez lire et respecter les consignes de sécurité figurant à la page 3 au début de ce manuel avant d'installer, d'entretenir ou d'utiliser la borne de recharge Morek DC30kW. L'installateur doit s'assurer que la borne de recharge est installée conformément aux normes spécifiques au pays et aux réglementations locales.

5.2 Planifier l'installation

• Calculez la charge électrique existante pour déterminer le courant de fonctionnement maximal pour l'installation de la borne de recharge.
• Calculez la distance entre le coffret d’alimentation et l’installation de la borne de recharge pour trouver la chute de tension. Des réglementations locales peuvent s'appliquer et varier en fonction de la région ou du pays.
• Obtenez tous les accords nécessaires auprès de l’autorité locale compétente.
• Les connecteurs de mise à la terre PE ne doivent pas être éplissés.
• Reportez-vous aux réglementations locales, au courant maximum et à la chute de tension pour sélectionner les tailles de conducteur.
• Utiliser les bons outils et prévoir des ressources matérielles et des mesures de protection suffisantes.
• Assurez-vous qu’il y a une bonne réception cellulaire à l’endroit où la borne de recharge sera installée.
• Préparez les zones d’installation avec le câblage électrique et le câblage de données appropriés.
• Préparer le tableau électrique amont selon les réglementations locales et les recommandations Morek

Réseau Ethernet

Pour connecter plusieurs bornes de recharge Morek DC30kW (pour le partage de réseau), il est nécessaire d'installer un réseau Ethernet

5.3 Sélectionner l'emplacement

Le chargeur peut être utilisé à l'extérieur ou à l'intérieur.

Placez la borne de charge, si possible, dans un environnement où elle n'est pas exposée à un ensoleillement extrême et vulnérable aux dommages extérieurs.

La borne de recharge est destiné à être placé dans une zone non restreinte.

5.4 Emplacement des places de stationnement

Pour obtenir la longueur de câble maximale, il est recommandé de placer Morek DC 30KW comme décrit ci-dessous.

Note :

• Laissez suffisamment d’espace libre devant la station de recharge pour garantir que les utilisateurs puissent interagir avec l’écran tactile et les autres interfaces en toute sécurité et confortablement.
• Laissez au moins 600 mm de chaque côté du chargeur afin de garantir que le connecteur soit accessible.

Note:

Les bornes ne doivent pas gêner l'espace libre autour du chargeur.

5.5 Refroidissement

L'entrée d'air est située au bas de l'armoire et la sortie d'air est située sur le côté gauche de l'armoire.

Note :

Dans les endroits où les conditions météorologiques sont difficiles (températures élevées, neige, fort ensoleillement,...), il est recommandé d'assurer une protection supplémentaire telle qu'un auvent ou une protection de toit.

5.6 Plan d'implantation

5.6.1 Installation sur pied

La taille de l'ouverture de l'équipement est indiquée sur la figure :

5.6.2 Installation murale

La taille de l'ouverture de l'équipement est indiquée sur la figure :

Explication :

1.    La position d'installation du pied doit être déterminée en fonction du site

2.    Goujon d'ancrage en acier inoxydable M8 (longueur non inférieure à 60 mm), il doit être perpendiculaire à la surface de la fondation et garantir que 3 à 4 dents sont exposées après le serrage de l'écrou.

3. Toutes les dimensions du dessin sont en mm.

4. Les éléments non mentionnées sur le dessin doivent être réalisées conformément aux normes nationales en vigueur.

5.    La distance entre la porte d'entrée de l'équipement et l'obstacle ne doit pas être inférieure à 0,8 m, et la distance entre les côtés gauche et droit et le mur ne doit pas être inférieure à 0,8 m.

5.7 Acheminement des câbles d'alimentation

Préparer le câble et n'utiliser que des câbles normalisés.Pour le câble AC, nous suggérons d'utiliser un câble de taille 3*25+2*16mm². La taille du câble AC dépend de la configuration du système et des réglementations locales. Reportez-vous aux plans d'installation électrique ou discutez avec le concepteur électricien pour plus d'informations.

Note :

L'utilisation d'adaptateurs ou d'adaptateurs de conversion n'est pas autorisée. L'utilisation de rallonges n'est pas autorisée.

5.8 Protection contre les chocs électriques et les courts-circuits

Protection contre les chocs électriques

La borne de recharge contient les dispositifs suivants pour protéger contre les chocs électriques :

• IMD (Dispositif de surveillance d'isolation). Sur la sortie CCS2.
• Protection contre les surtensions
• Disjoncteur pour l'entrée AC
• Dispositif de protection contre les fuites pour l'entrée AC

Le dispositif suivant n'est pas inclus dans l'unité et doit être installé dans le tableau de distribution en amont :

• Se référer aux réglementations locales, au courant maximum et à la chute de tension pour choisir l'appareil contre les chocs électriques dans les tableaux de distribution en amont.

Protection contre les courts-circuits

La borne de recharge contient les dispositifs suivants pour protéger contre les courts-circuits :

• La prise CCS2 est protégée par un fusible.

5.9 Exigences électriques

5.9.1 Exigences en amont

Borne de recharge

Le raccordement électrique doit être effectué par un électricien professionnel conformément aux réglementations locales.

La borne de recharge doit être raccordée à un réseau électrique présentant les caractéristiques suivantes :

• 3 Phases (3P + PE +N*) (*Neutre requis dans le cas d'une prise AC).
• 400 Vac +/- 10%
• 50/60 Hz

Le sectionneur principal, situé en amont de l'alimentation du chargeur, doit être calibré par l'installateur.

Reportez-vous aux réglementations locales, au courant maximum et à la chute de tension pour sélectionner la protection en amont.

Note:

Un disjoncteur différentiel 30mA de type A est requis au minimum.

5.9.2 Instructions de mise à la terre

Respectez les règles suivantes pour les instructions de mise à la terre :

• L'impédance de terre doit être inférieure à 20 ohms dans des conditions sèches où la borne de recharge est installée.

6. Installez une borne Morek DC 30KW

6.1 Manipulation

AVERTISSEMENT :

• Transportez toujours le chargeur en position verticale.
• Ne manipulez pas la borne de recharge lorsqu'il est connecté à l'alimentation électrique.
• N'utilisez pas un palan de type grue qui n'est pas en mesure de supporter le poids de la borne de recharge.
• Le centre de gravité de la borne de recharge est élevé, faites attention lorsque vous la manipulez.
• Ne pas placer la main sous la borne de recharge ou à l'intérieur des pieds par les ouvertures latérales.
• La borne de recharge doit être protégé contre le renversement. Cette protection doit être maintenue jusqu'au montage final.

6.2 Installation d'une armoire

5.6.2 Installation murale

1.    Marquez la position centrale de chaque trou de montage sur le mur conformément au plan de construction d'une borne de 30 kW.

2.    Utilisez un foret φ12 pour percer un trou de montage de 45 mm de profondeur à l'endroit marqué, retirez la poussière du trou et insérez un goujon d'ancrage (M8*60) dans le trou de montage.

3.    Installez les oreilles de montage de la borne sur le mur en suivant les trous, et fixez-les à l'aide des écrous fournis avec les goujons d'ancrage.

4.    Soulevez la borne, alignez les parties saillantes supérieure et inférieure de l'armoire avec les trous longs situés au-dessus des oreilles de montage sur le mur, et placez l'armoire dans les oreilles de montage.

5.    Ouvrez la porte de l'armoire et installez les boulons M6 et les rondelles dans les accessoires à l'endroit marqué par les vis antivol.

Installation d'un pied

1.    Marquez le centre de chaque trou de montage sur le sol en béton en fonction de la taille de l'ouverture de la base de la colonne verticale de 30 kW.

2.    Les boulons M10*100 encastrés doivent être perpendiculaires à la surface de la fondation et la longueur extérieure doit être de 30 mm.

3.    Si un goujon d'expansion est utilisé, percer un trou de 70 mm de profondeur à l'aide d'un foret de 12 mm de diamètre au point marqué.

4.    Enlever la poussière du trou, insérer un tube d'expansion (M10*100mm) dans le trou et le fixer avec des écrous M10.

Une fois l'armoire installée, secouez-la dans différentes directions. Ne ressentez pas de relâchement ou de tremblement évident. Aucun jeu ou tremblement évident ne doit être ressenti.

6.3 Ouverture de la porte de la borne Morek DC30kW

ATTENTION :

Lors de l'ouverture de la porte, veuillez suivre les instructions à côté de la serrure de la porte.

Le non-respect de cette instruction entraînera des dommages visibles sur le produit.

Outil : Clé de porte

Localisez la poignée :

Ouvrez la porte :

1.    Utilisez la clé pour ouvrir la serrure.

2.    Tirez la poignée.

3.    Tourner la poignée dans le sens des aiguilles d'une montre.

4.    Ouvrez la porte.

6.4 Connexions électriques

Les étapes pour connecter le câble sont les suivantes :

1.     Ouvrez la porte avant de l'armoire.

2.     Veillez à ce que l'interrupteur amont du câble soit hors tension afin d'éviter tout risque d'électrocution.

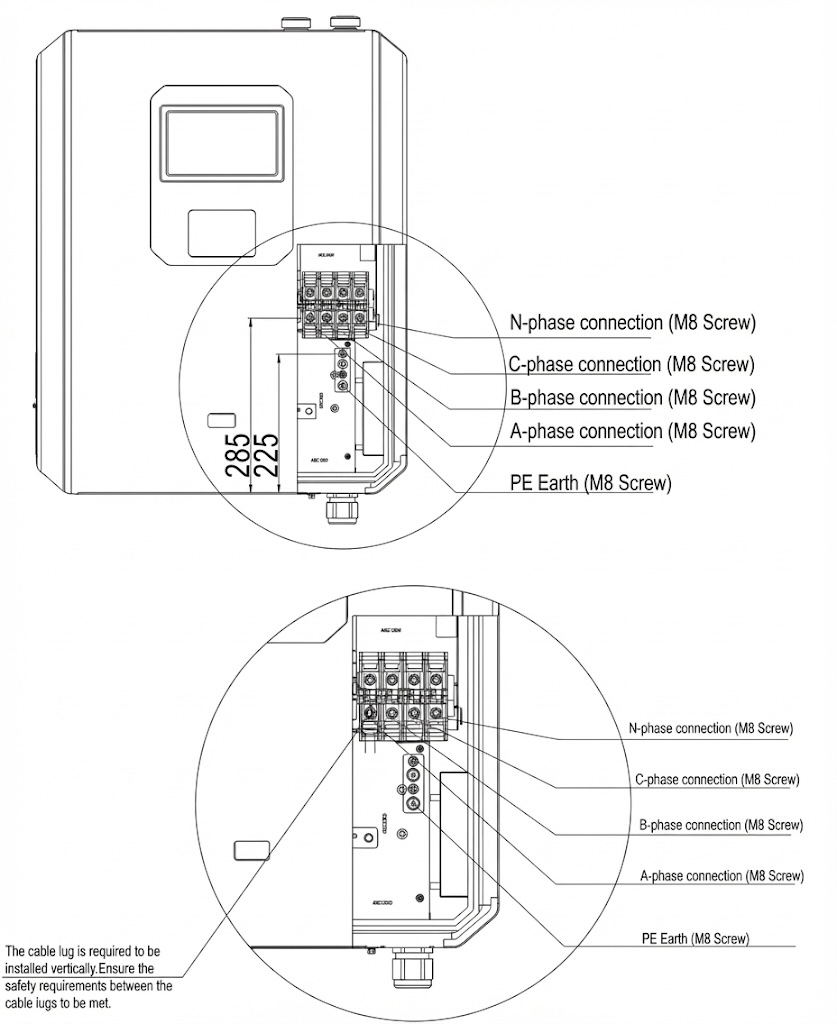

3.     Connectez solidement une extrémité du câble de mise à la terre à la barre de cuivre de mise à la terre.

4.     Connecter les câbles d'entrée triphasés L1, L2 et L3 aux barres de cuivre d'entrée A, B et C respectivement ; le fil N est connecté à la barre de cuivre du fil N.

6.5 Vérification après l'installation

1.    Scellement

Selon les exigences de conception et le niveau de protection, une fois le câble AC installé, serrez l'entrée du câble pour empêcher la poussière ou les insectes de pénétrer.

2.    Nettoyage

Nettoyez les objets divers à l'intérieur et autour de l'armoire, tels que les câbles, les rubans de reliure, les vis, etc. Ne laissez pas les outils d'installation sur place ou dans l'armoire.

3.    Contrôle final

Vérifiez si la base est fermement installée.

Vérifiez si les connexions électriques et les câbles sont corrects et complets, si les connexions sont serrées et si la mise à la terre est fiable.

Vérifier l'aspect, le marquage, la propreté.

7. Mise en service

DANGER :

Risque de choc electrique.

Avant la mise en service ou l'entretien, coupez l'alimentation au niveau du disjoncteur principal et coupez le disjoncteur différentiel du système d'alimentation AC.

Mise sous tension de la borne de recharge

Pendant le fonctionnement, faites attention au danger de la haute tension afin d'éviter les blessures et les dommages matériels. Le système doit être bien mis à la terre avant la mise sous tension. Un contrôle de l'installation doit être effectué avant la mise en service. Vérifiez que le disjoncteur principal d'alimentation Q1 et le disjoncteur Q3 sont déconnectés et que la tête du pistolet de charge se trouve sur le corps de l'armoire, et assurez-vous que tous les appareils sont en place.

7.1 Préparation à la mise sous tension

1.    Assurez-vous que l'interrupteur d'alimentation en amont du système de recharge est déconnecté.

2.    Utiliser un multimètre pour vérifier qu'il n'y a pas de court-circuit entre les entrées AC L1/L2/L3/N/PE.

3.    Utiliser un multimètre pour mesurer et confirmer qu'il n'y a pas de court-circuit entre DC+\DC-\PE de la tête du pistolet de charge.

4.    Mettez sous tension l'interrupteur d'alimentation en amont du système.

5.    Utiliser un multimètre pour mesurer que la tension d'alimentation triphasée dans l'armoire du système de charge se situe dans la plage de tension de fonctionnement autorisée du système (323 V CA ~ 460 V AC).

7.2 Mise sous tension de la borne de recharge

  Mettez sous tension le disjoncteur principal d'alimentation Q1 du système de recharge. .

2.    Connectez les disjoncteurs Q3 de la porte avant de l'armoire du système de charge et fermez la porte avant.

3.    Après 2 secondes, le système activera automatiquement le contacteur d'entrée AC une fois l'auto-vérification du système réussie et le module d'alimentation sera électrifié.

8. Utilisation de la borne Morek DC30kW

La borne de recharge peut être utilisé par toute personne (aucune qualification ou formation particulière n’est nécessaire).

Le propriétaire de la borne de recharge doit fournir au client toutes les informations relatives à la procédure, à la sécurité et aux avertissements.

En raison du développement du micrologiciel, certains éléments de l'interface utilisateur peuvent changer. Pour obtenir des instructions d'utilisation et de configuration à jour, consultez le Guide de l'interface utilisateur de la borne de recharge DC.

AVERTISSEMENT :

• N’utilisez pas la borne de recharge si elle est physiquement endommagée ou si le câble de recharge présente des fissures, une usure excessive ou d’autres dommages visibles. Contactez Morek ou votre distributeur si vous pensez que la borne de recharge est endommagée.
• Ne dirigez pas de jets d’eau puissants vers ou sur la borne de charge. Ne l'utilisez jamais avec les mains mouillées. Ne plongez pas la prise de charge du véhicule électrique dans un liquide.
• Ne placez pas vos doigts ou d'autres objets à l'intérieur du port de charge ou du port de connexion.
• Lisez les instructions d'utilisation fournies avec votre borne de recharge Morek et le manuel d'utilisation de votre véhicule électrique avant de procéder à la charge.
• Veillez à ce que le câble de chargement ne soit pas endommagé (plié, coincé ou écrasé) et à ce que la ou les fiches n'entrent pas en contact avec des sources de chaleur, de la saleté ou de l'eau.
• Lorsque le câble est connecté à la borne de recharge, ne le laissez pas traîner sur le sol.

9. Déclassement

Retirez et jetez la borne de recharge conformément aux réglementations locales en vigueur en matière d’élimination.

DANGER :

Risque d'électrocution.

Avant de retirer la borne de recharge, coupez toute alimentation électrique au niveau de l'armoire électrique. Sécurisez l'armoire d'alimentation et installez des panneaux d'avertissement pour éviter toute alimentation électrique accidentelle.

Pour retirer la borne de recharge Morek DC 30KW, suivez les étapes d'installation énumérées ci-dessus dans l'ordre inverse.

Jetez la borne de recharge de manière responsable.

-------------------------------------------------

Si vous rencontrez des problèmes ou avez des questions, veuillez soumettre un ticket.
