Intelligens töltő konfigurációs útmutató

Módosítva ekkor Thu, 14 Aug ekkor: 2:22 DU

This article is not available in Estonian, view it in English

TARTALOMJEGYZÉK

Csatlakozás a töltőhöz Bluetooth-on keresztül
A töltő konfigurálása
Konfigurációs paraméterek táblázata

Csatlakozás a töltőhöz Bluetooth-on keresztül

Töltse le a Morek EV Tool alkalmazást

Keresse meg és töltse le a „Morek EV Tool” alkalmazást a Google Play vagy az App Storeáruházból.

Bluetooth-kapcsolat létrehozása a töltővel

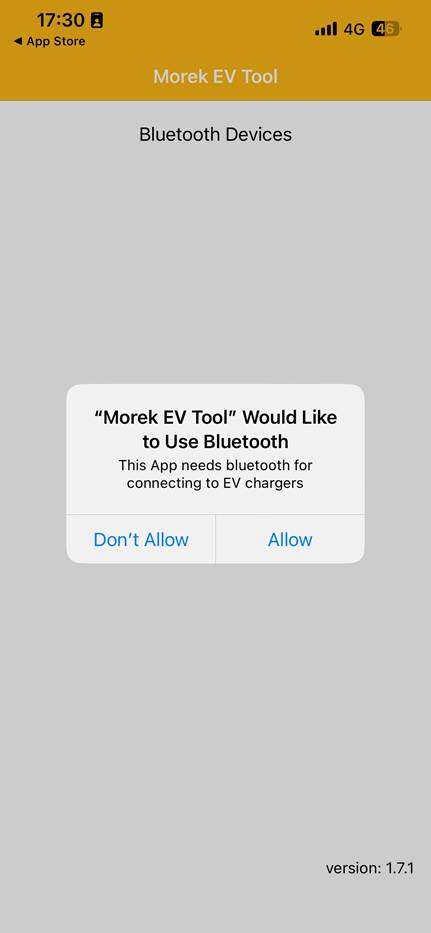

Indítsa el a „Morek EV Tool” alkalmazást, és engedélyezze a Bluetooth használatát.

Obsah obrázku text, snímek obrazovky, Písmo, design Popis byl vytvořen automaticky

Az Android verzió kérheti a „Helymeghatározási szolgáltatások” használatát. Egyes rendszereken így hívják a Bluetooth-hozzáférést.

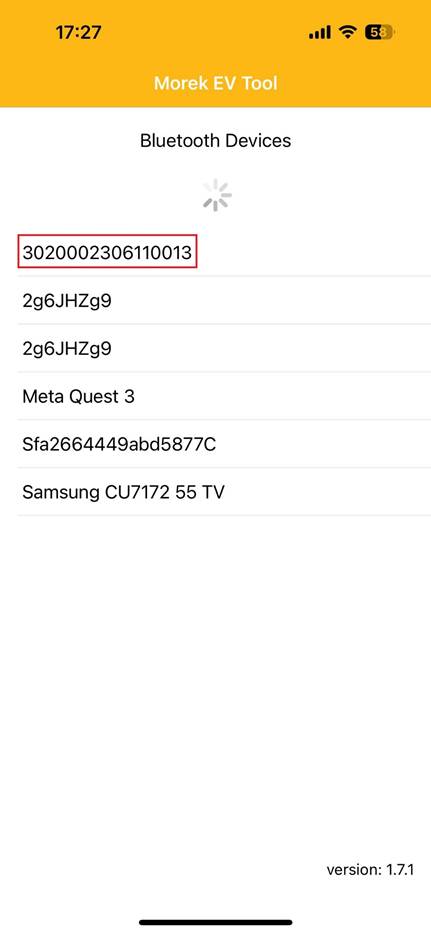

A listában keresse meg azt az eszközt, amellyel kommunikálni szeretne. Érintse meg az eszközt.

Obsah obrázku text, snímek obrazovky, Písmo Popis byl vytvořen automaticky

A töltő neve alapértelmezés szerint a sorozatszámának felel meg, vagy a konfigurációban beállított „CP név” értéknek.

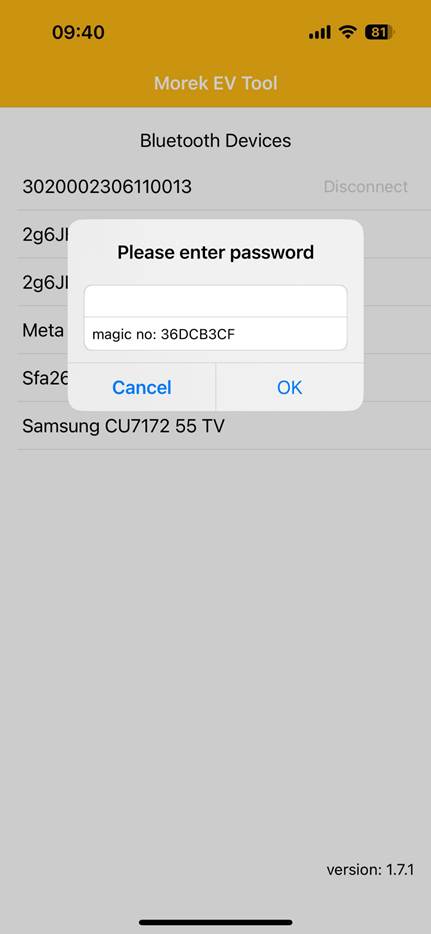

Írja be a jelszót (alapértelmezés szerint12345678 ), majd kattintson az „OK” gombra.

Obsah obrázku text, snímek obrazovky, Písmo, software Popis byl vytvořen automaticky

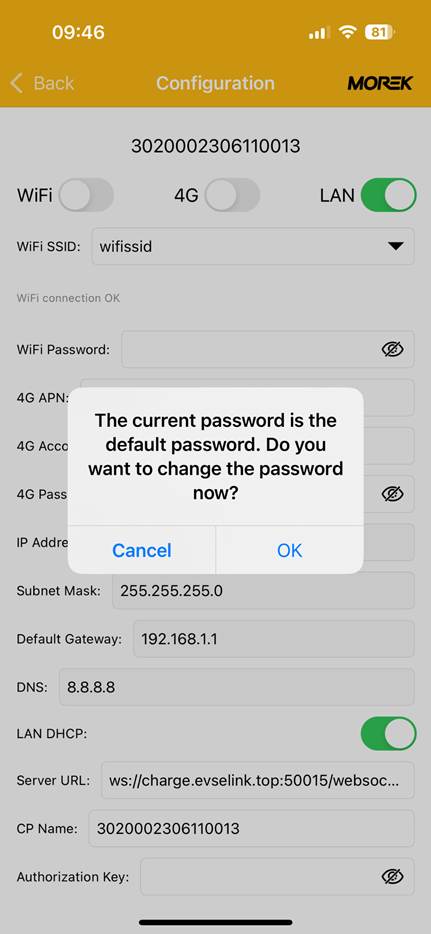

Ha az alapértelmezett jelszót használja, megjelenik egy ablak, amelyben megkérdezi, hogy szeretné-e megváltoztatni. Ha nem szeretné megváltoztatni, érintse meg a „Cancel” gombot.

Obsah obrázku text, snímek obrazovky, software, číslo Popis byl vytvořen automaticky

Gratulálunk! Folytassa a töltő konfigurálását az alkalmazásához.

A töltő konfigurálása

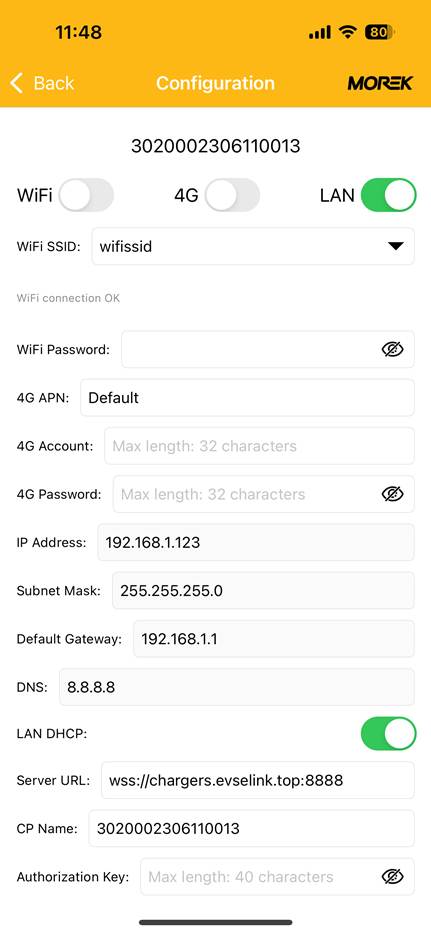

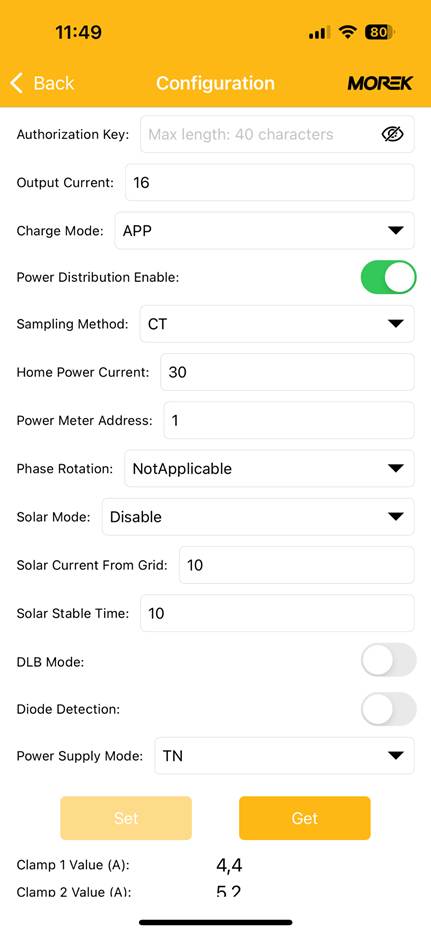

MEV Tool alkalmazás konfigurációs oldala

Az alábbiakban láthatóak azok a képernyőképek, amelyek a Bluetooth-kapcsolat sikeres létrehozása után jelennek meg a felhasználónak.

Obsah obrázku text, snímek obrazovky, Písmo, číslo Popis byl vytvořen automaticky

Konfigurációs paraméterek táblázata

Az egyes paraméterek konkrét funkcióiért ( ) lásd az alábbi táblázatot.

Ne feledje, hogy a kiválasztott internetes interfész (WiFi/4G/LAN) használatához azt be kell kapcsolni a konfigurációs oldal tetején. Válasszon egyet a telepítési tervnek megfelelően, és kapcsolja be.

Paraméter	Funkció
WiFi SSID	A töltő által használt WiFi hálózat neve.
WiFi jelszó	A WiFi hálózat jelszava.
4G APN	A 4G hálózati konfigurációhoz szükséges hozzáférési pont neve.
4G-fiók	4G fiók neve.
4G jelszó	A 4G hálózati kapcsolat jelszava.
IP-cím	A hálózaton lévő töltő állandó IP-címe.
Alhálózati maszk	Meghatározza a hálózat alhálózati tartományát.
Alapértelmezett átjáró	A helyi hálózaton kívüli forgalom továbbításához használt átjáró IP-cím.
DNS	DNS-kiszolgáló a domainnevek feloldásához.
LAN DHCP	Engedélyezi vagy letiltja a DHCP-t a WiFi vagy LAN hálózatokon.
Kiszolgáló URL	Az OCPP szerverhez való csatlakozáshoz használt URL.
CP név	Töltőpont neve. Bluetooth-kereséshez és OCPP-azonosítóként használatos.
Engedélyezési kulcs	Az OCPP szerverrel való engedélyezéshez használt biztonsági kulcs (jelszó).
Kimeneti áram	Kimeneti áram (fázisonként) korlátozás amperben (pl. 16 11 kW esetén; 32 22 kW esetén).
Töltési mód	Meghatározza a töltési módot. APP – OCPP szerverrel használható RFID – helyi lista használata engedélyezéshez Plug&Charge – nincs engedélyezés.
Teljesítményelosztás engedélyezése	A DLM funkció engedélyezése vagy letiltása. A túlterhelés megelőzése érdekében a háztartási terhelések és a töltési teljesítmény kiegyensúlyozására szolgál. Egyetlen töltőberendezés esetén használatos.
Mintavételi módszer	Az árammintavételhez használt módszer. CT - Áramváltók (pl. MEVX02N1P5MCT) Mérő - Modbus RTU mérő (pl. MEVX03D3P0MID)
Háztartási áram	A háztartási -rendszer / elektromos kapcsolószekrény maximális áramkorlátozása amperben fázisonként.
Fogyasztásmérő címe	A fogyasztásmérő címe (pl. MEVX03D3P0MID). CT-k használata esetén inaktív.
Fázisforgás	A fázis forgás. DLB mód használatáig inaktív.
Napenergia mód	A napenergia-integrációs funkció engedélyezése vagy letiltása.
Napenergia-áram a hálózatból	A hálózati napenergia-áramot kiegészítő fázisonkénti áram mennyisége.
Napenergia stabil idő	A stabil napenergia-bemenet időtartama, amely után a töltés folytatódik.
DLB mód	A CT-Hub-bal együtt használható mód csoportos terheléskezeléshez.
Diódaérzékelés	A töltő diódaérzékelésének engedélyezése vagy letiltása.
Tápellátás mód	A tápellátás típusa (pl. TN rendszer).

A konfiguráció mentése

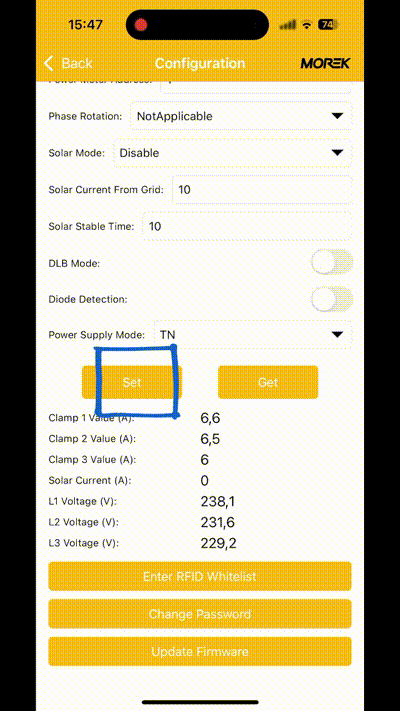

A paraméterek megváltoztatása aktiválja a „Beállítás” gombot a konfigurációs oldalon.

Koppintson rá a konfiguráció mentéséhez a töltőben.

A „Beállítás sikeres” üzenet megjelenése után zárja be az alkalmazást.
A megváltoztatott paraméterektől függően a töltő újraindul.
Egyetlen sípolás jelzi, hogy a töltő újra használatra kész.

Obsah obrázku text, snímek obrazovky, číslo, software Popis byl vytvořen automaticky

Ha a konfiguráció nem felel meg a telepítésnek, a töltő hibaüzenetet jelezhet. Ebben az esetben ellenőrizze a hibakódokat.
