Morek EV AC töltő egyoldalas telepítési útmutató


 A telepítés előkészítése:


•    Vágja ki a fúrási sablont a kartonból.

•    Helyezze a fúrási sablont a falra, és fúrjon lyukakat a három rögzítési pontra.

•    Helyezze be a tipliket a rögzítő lyukakba.

Első panel telepítése:

Kézi csavarhúzóval távolítsa el és helyezze vissza a töltő elülső paneljét. Ne húzza túl a csavarokat.

A töltő felszerelése:

Hosszabb csavarhúzóval ellátott fúróval rögzítse a töltőt a falhoz. Ügyeljen arra, hogy ne sérüljenek a belső alkatrészek.

Elektromos csatlakoztatás:

A töltő felszerelése után csatlakoztassa a bejövő tápkábelt a kijelölt csatlakozókhoz.

Bemeneti tápkábel méretei:

•    AC 1P 7,4 kW: réz, 3x4 mm²

•    AC 3P 11 kW: réz, 5x4 mm²

•    AC 3P 22 kW: réz, 5x6 mm²

Adatkábelt csatlakoztatása:

A töltőkábel telepítéséhez kövesse a mellékelt útmutatót. Győződjön meg arról, hogy mind a tápkábel, mind az adatkábel (CP) megfelelően van csatlakoztatva.

Csatlakozók:

A Phoenix Contact push-in csatlakozókhoz való csatlakoztatáskor mindig megfelelő méretű, szigetelt csatlakozóvégeket használjon.

Vezeték rögzítése:

A vezetékeket biztonságosan rögzítse, hogy használat közben ne lazuljanak meg a csatlakozások.

Bekapcsolás:

Miután ellenőrizte a helyes elektromos csatlakozásokat, kapcsolja be a tápellátást, és folytassa a töltő konfigurálását, vagy hálózatról leválasztott töltő esetén indítsa el a töltési folyamatot.

Plug&Charge modell teljesítménycsökkentése:


•    Kommunikációs képességekkel nem rendelkező Plug&Charge modellek esetén a teljesítménycsökkentés DIP kapcsolóval vagy a 3 fázisú töltő 1 fázisra történő bekötésével lehetséges.

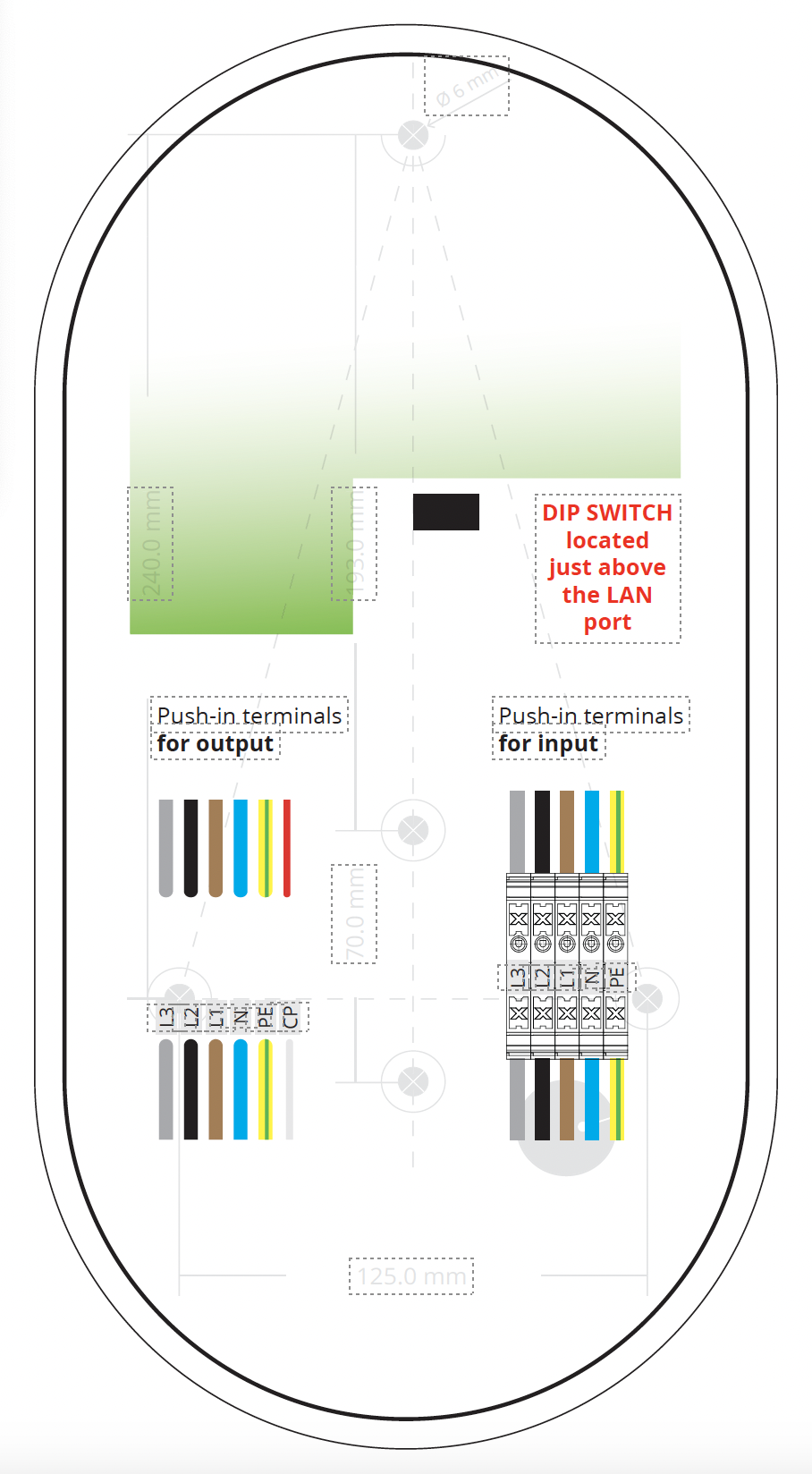

•    Keresse meg a DIP kapcsolót a töltő belsejében, a LAN hálózati port feletti LED panelen.

•    A kimeneti teljesítmény 22 kW-ról 11 kW-ra történő változtatásához nyomja le a második kapcsolót.

•    7,4 kW kimeneti teljesítményhez csatlakoztassa a töltőt egyfázisú elektromos hálózatra.

•    Egyfázisú áram esetén a töltő maximális kimeneti teljesítménye 32 A. 16 A-ra történő változtatáshoz használja a DIP kapcsoló második kapcsolóját.

•    11 kW-os töltőn a kimeneti teljesítmény nem csökkenthető 7,4 kW-ra.

•    A képen a 3. kapcsolónak felső állásban kell lennie egy extra MID mérővel ellátott töltő esetén, és alsó állásban egy ilyen mérővel nem ellátott töltő esetén.
