AC laadija seadistamise juhend

Muudetud K, 20 Nov kell 2:00

Sisukord

Laadi alla Morek EV Tool rakendus
Loo Bluetooth-ühendus laadijaga

Laadija seadistamine

Laadi alla Morek EV Tool rakendus

Leia ja laadi alla rakendus "Morek EV Tool" Google Play või App Store.

Loo Bluetooth-ühendus laadijaga

Ava rakendus "Morek EV Tool" ja luba sellel Bluetoothi kasutada.

Androidi versioon võib paluda kasutada "Location Services".
Mõnedes süsteemides nimetatakse nii Bluetoothi luba.

Tuvasta loendis seade, millega soovid ühenduse luua. Puuduta seadet.

Laadija nimi vastab vaikimisi selle seerianumbrile või seadistuses määratud "CP name" väärtusele.

Sisestage parool (vaikimisi 12345678) ja klõpsake "OK".

Kui kasutatakse vaikimisi parooli, kuvatakse teade selle muutmiseks. Kui te ei soovi seda teha, vajutage "Cancel".

Palju õnne! Jätkake laadija seadistamist oma rakenduse jaoks.

Laadija seadistamine

MEV Tool rakenduse seadistamise leht

Allpool on ekraanipildid seadistuslehest, kuhu kasutaja suunatakse pärast edukat Bluetooth-ühendust laadijaga.

Seadistuse parameetrite tabel

Iga parameetri konkreetsete funktsioonide kohta vaadake allolevat tabelit.

Parameter	Function
WiFi SSID	WiFi-võrgu nimi, millega laadija ühendub.
WiFi Password	WiFi parool.
4G APN	Juurdepääsupunkti nimi 4G-võrgu seadistamiseks.
4G Account	4G konto nimi.
4G Password	4G-võrgu ühenduse parool.
IP Address	Laadija staatiline IP-aadress võrgus.
Subnet Mask	Määrab võrgu alamvõrgu ulatuse.
Default Gateway	Lüüsiaadress, mida kasutatakse liikluse suunamiseks väljaspool kohalikku võrku.
DNS	Domeeninimede lahendamiseks kasutatav DNS-server.
LAN DHCP	Lülitab DHCP WiFi või LAN-i jaoks sisse või välja.
Server URL	URL, mida kasutatakse ühenduse loomiseks OCPP serveriga.
CP Name	Laadimispunkti nimi. Kasutatakse Bluetoothi tuvastamiseks ja OCPP ID-na.
Authorization Key	Turvavõti (parool), mida kasutatakse autoriseerimiseks OCPP serveriga.
Output Current	Väljundvoolu piir (faasi kohta) amprites (nt 16 = 11 kW; 32 = 22 kW).
Charge Mode	Määrab laadimisrežiimi. APP - kasutamiseks OCPP serveriga RFID - kohaliku nimekirja kasutamine autoriseerimiseks Plug&Charge - ilma autoriseerimiseta
Power Distribution Enable	Lülitab DLM-funktsiooni sisse või välja. Seda kasutatakse koduste koormuste ja laadimisvõimsuse tasakaalustamiseks, et vältida ülekoormust. Kasutatakse ühe laadija paigaldistes.
Sampling Method	Meetod voolu proovivõtuks. CT - voolutrafod (e.g. MEVX02N1P5MCT) Meter - Modbus RTU arvesti (e.g. MEVX03D3P0MID)
Home Power Current	Kodusüsteemi / elektripaneeli maksimaalne voolupiirang amprites faasi kohta.
Power Meter Address	Võimsusmõõturi aadress (nt MEVX03D3P0MID). Mitteaktiivne, kui kasutatakse CT-sid.
Phase Rotation	aaside pöörlemine. Mitteaktiivne enne, kui kasutatakse DLB Mode.
Solar Mode	Lülitab sisse või välja päikeseenergia integreerimise funktsiooni.
Solar Current From Grid	Faasi kohta voolu hulk, mis täiendab päikeseenergia voolu võrgust.
Solar Stable Time	Stabiilse päikeseenergia sisendi kestus, mille järel laadimine jätkub.
DLB Mode	Režiim, mida kasutatakse CT-Hub rühma koormuse haldamiseks.
Diode Detection	Lülitab laadija dioodide tuvastamise sisse või välja.
Power Supply Mode	Toiteallika tüüp (nt TN-süsteem).

Seadistuse salvestamine

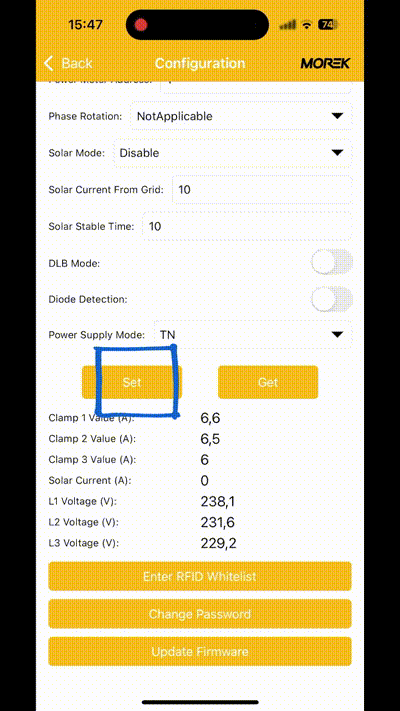

Parameetri muutmine aktiveerib seadistuslehel nupu "Set".

Puudutage seda, et salvestada konfiguratsioon laadijasse.

Kui kuvatakse teade "Saved successfully", sulgege rakendu
Muudetud parameetritest sõltuvalt taaskäivitub laadij
Üks piiks näitab, et laadija on jälle kasutamiseks valmis.
