Paigaldamise ohutuse hoiatus

• Ärge paigaldage seadmeid tugeva vibratsiooni või elektromagnetiliste häiretega kohtadesse.
• Paigaldamise ajal ärge kunagi tehke pingestatud olekus toiminguid. Pingestatud kaablite paigaldamine või eemaldamine võib põhjustada kaarleeke või sädemeid, mis omakorda võivad viia tulekahju või kehavigastusteni.
• Enne toitekaablite käsitsemist ühendage alati seadmed ja ülesvoolu/allavoolu lülitid lahti.
• Vältige võõrkehade sattumist seadmesse, kuna need võivad põhjustada lühiseid, kahjustusi või vigastusi.
• Elektrilöögi või lühise vältimiseks kasutage isoleeritud tööriistu, mis vastavad kohalikele seadustele ja standarditele.
• Veenduge, et kõik kaablid vastavad kohalikele eeskirjadele ja on nõuetekohaselt isoleeritud.
• Enne elektriühenduste tegemist kontrollige seadet kahjustuste suhtes, et vältida elektrilööki või tulekahju.
• Kui toitekaabel on liiga lühike, vahetage see välja. Ärge ühendage ega jootke ühendusi.
• Lülitage seade sisse alles pärast seda, kui spetsialist on veendunud, et paigaldamine on lõpetatud.

Oluline ohutusalane teade:

DLM-kontrolleri paigaldamise peab teostama kvalifitseeritud ja volitatud elektrik. Enne paigaldamist veenduge, et ülesvoolu lüliti on lahti ühendatud ja kõik toiteallikad on välja lülitatud.

Ettevalmistus paigaldamiseks

Vajalikud tööriistad

• Ristpeaga kruvikeeraja
• Mutrivõti
• Tangid
• Pressimistööriist
• Võrgukaabli tööriist

Asukoha nõuded

• Veenduge, et juhtmestiku piirkonnas oleks drenaaž, et vältida vee kogunemist.
• Seinale paigaldamise korral peaksid paigaldusaukude kõrgus maapinnast olema üle 1000 mm.

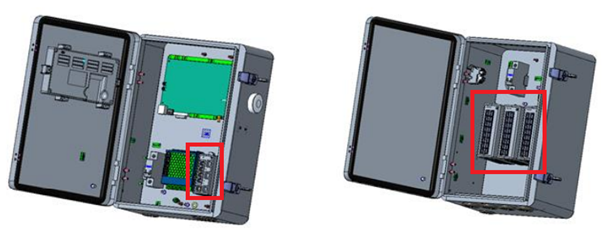

• Jäta kindlasti DLM-kontrolleri ümber piisavalt ruumi:

Toiteallika nõuded

• Vahelduvvoolu sisend: 3 * 2,5 mm2 (vaskkaabel)
• Arvesti DLM-ile:  2 * 1,5 mm2 (sidekaabel)
• Laadija DLM-ile: Etherneti kaabel

Ülesvoolu nõuded

• DLM-kontroller peaks olema kaitstud vähemalt A tüübi RCD-ga, mille nimivool on 16 A.

Paigaldamise etapid

Seinale paigaldamine

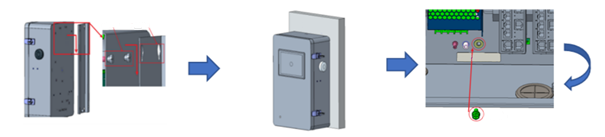

• Puurige augud ja kinnitage kinnitusplaat seinale.
• Riputage DLM-kontroller kinnitusplaadile.

• Kinnitage kontroller kruvidega ja veenduge, et see oleks kindlalt paigas.

Postile paigaldamine (valikuline)

• Kasutage betoonalust või otse postile kinnitamist.
• Kinnitage post poltidega ja paigaldage DLM-kontroller.

Võrguühendus

• Kasutage võrgukaablite sisseviimiseks õiget läbiviiku:

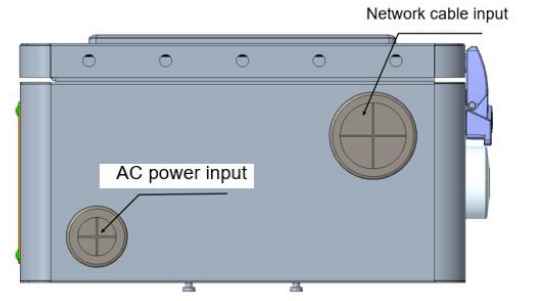

DLM-kontrolleri jaoks:

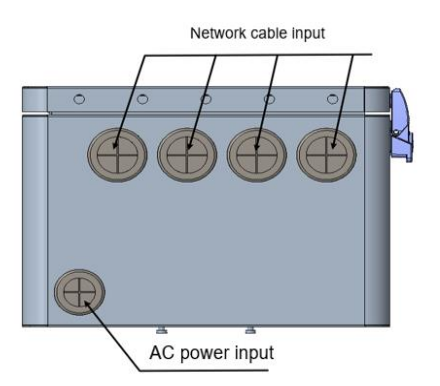

Andmevaheti jaoks:

• Veenduge, et emaplaat on ühendatud DLM-kontrolleri lüliti 1. pordiga.
• Ühendage DLM-i RJ45-pordid laadijate ja andmevahetitega.

Arvesti ühendus

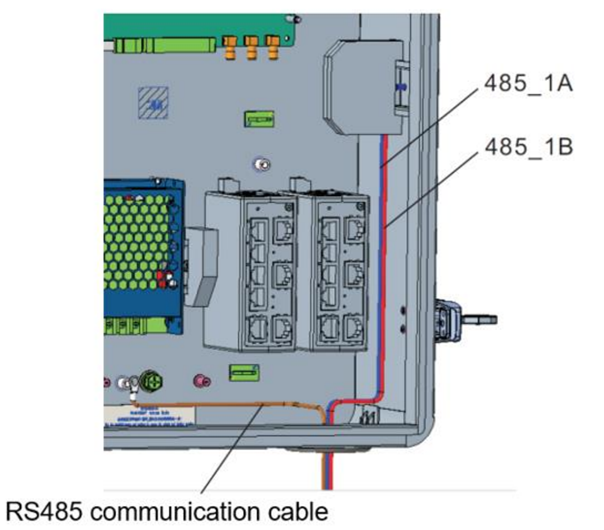

• Ühendage arvesti A/B-juhtmed DLM-kontrolleriga:

Elektriühendus

• Ühendage vahelduvvoolu sisendi L-, N- ja PE-kaablid:

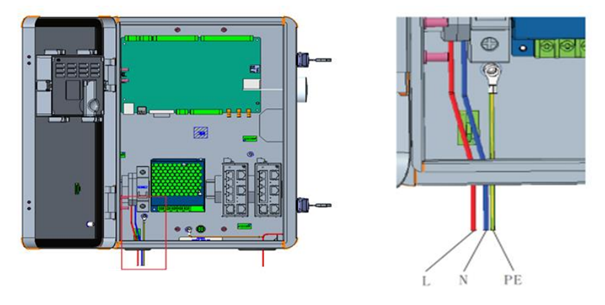

DLM-kontrolleri jaoks:

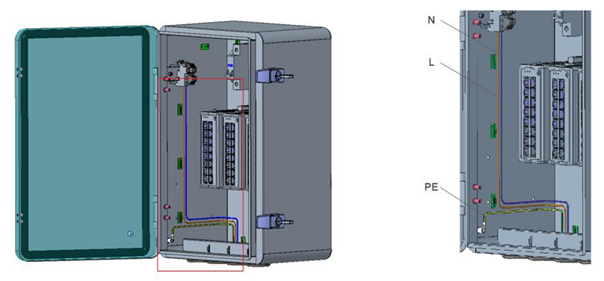

Andmevaheti jaoks:

Funktsioon

 DLM-kontroller mõõdab pidevalt reaalajas võrguühenduse koormust ja jaotab ülejäänud võimsuse alalisvoolulaadijate grupile.

Kui järelejäänud võimsusest ei piisa kõigi laadivate elektriautode täisvõimsusel varustamiseks, jaotatakse see aktiivsete pistikute vahel, et tagada hea laadimiskogemus.

DLM-kontrollerit saab konfigureerida kuni 13 laadija ühendamiseks, laadijate maksimaalset arvu saab veelgi suurendada, ühendades lisanduvaid andmevahetusseadmeid.
