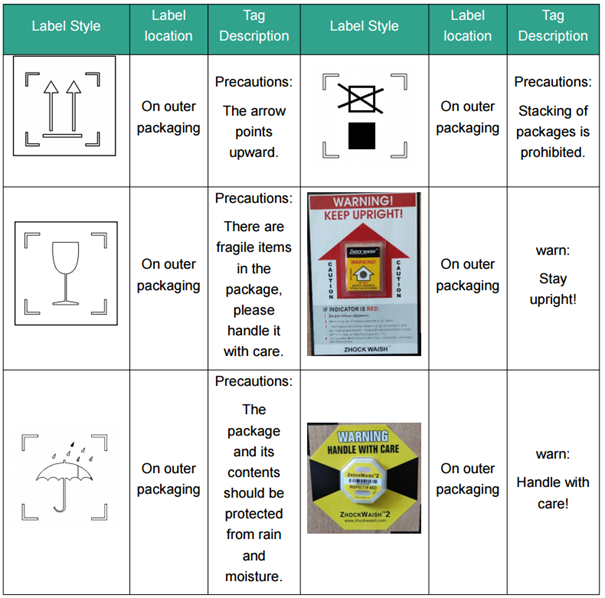

  • 3.1 Etiqueta na embalagem do produto
  • 3.2 Transporte
• 4. Instalação
  • 4.1 Seleção da área de instalação
    • 4.1.1 Requisitos gerais de seleção do local
  • 4.2 Requisitos de instalação
    • 4.2.1 Requisitos do ambiente de instalação
    • 4.2.2 Requisitos de distância de obstáculos:
    • 4.2.3 Requisitos do solo
    • 4.2.4 Requisitos para a construção de fundações
  • 4.3 Preparação da instalação
    • 4.3.1 Preparação da proteção
    • 4.3.2 Equipamento de manuseamento

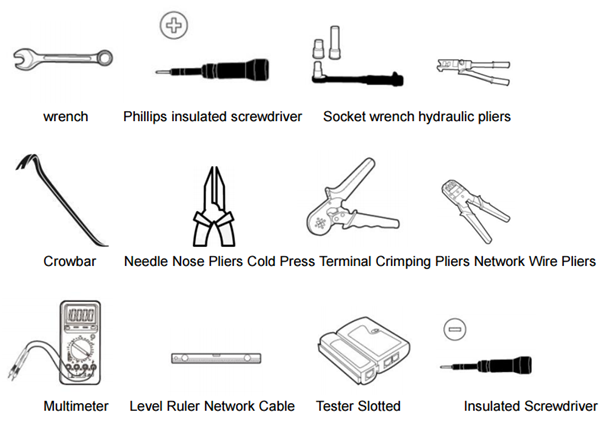

    • 4.3.3 Ferramentas de instalação
    • 4.3.4 Preparação do cabo
      • 4.3.4.1 Recomendações para os cabos
      • 4.3.4.2 Requisitos de agrupamento de cabos
      • 4.3.4.3 Requisitos de segurança
      • 4.3.4.4 Requisitos de encaminhamento de cabos
      • 4.3.4.5 Requisitos para Colocação Cabos de terra de proteção
    • 4.3.5 Confirmação do interrutor de proteção
  • 4.4 Instalação
    • 4.4.1 Como desempacotar o armário
      • 4.4.1.1 Remova a embalagem de madeira do armário  .
      • 4.4.1.2 Remover o deflector da base do armário
      • 4.4.1.3 Remoção da palete do armário
      • 4.4.1.4 Retirar a placa de proteção
      • 4.4.1.5 Remover a proteção do cabo da base do armário
      • 4.4.1.6 Cortar Ilhó
    • 4.4.2 Instalação do armário
      • 4.4.2.1 Utilize um empilhador ou uma grua para colocar o armário na plataforma de cimento  .
      • 4.4.2.2 Fixação do  Armário
    • 4.4.3 Ligação à terra do armário
    • 4.4.4 Diagrama de cablagem do armário
      • 4.4.4.1 Diagrama de cablagem da linha de alimentação
      • 4.4.4.1 Terminal de alimentação e Comunicação Cablagem
  • 4.5 Ligar
    • 4.5.1 Ligação

1. Instruções de segurança

Declaração

Antes de transportar, armazenar, instalar, operar, utilizar e efetuar a manutenção do equipamento, leia primeiro este manual e siga rigorosamente as instruções.

Respeite todas as precauções de segurança indicadas no equipamento e no manual.

Os itens "Perigo", "Aviso" e "Cuidado" no manual não representam todos os itens de segurança que devem ser observados. O utilizador deve também cumprir as normas internacionais, nacionais ou regionais e as práticas industriais relevantes.

A empresa não assume qualquer responsabilidade por qualquer violação dos requisitos de funcionamento de segurança ou violação das normas de segurança para a conceção, produção e utilização do equipamento.

Este equipamento  deve ser utilizado num  ambiente  que cumpra as especificações de design . Caso contrário,

a possível falha do equipamento, mau funcionamento do equipamento ou danos nos componentes não está dentro do âmbito da garantia de qualidade do equipamento. Caso contrário, a empresa não será responsável por indemnizações por danos pessoais, perdas de propriedade, etc.

Todas as operações, incluindo o transporte, armazenamento, instalação, operação, utilização e manutenção, devem estar em conformidade com as leis, regulamentos, normas e especificações aplicáveis.

A Empresa não será   responsável por qualquer das  seguintes circunstâncias ou suas consequências

• Danos no equipamento causados por terramoto, inundação, erupção vulcânica, deslizamento de terra, relâmpago , incêndio, guerra, conflito armado, tufão, furacão, tornado, condições meteorológicas extremas
• Não for utilizado de acordo com as condições de utilização descritas neste manual;
• O ambiente de instalação e utilização não está em conformidade com as normas internacionais, nacionais ou regionais aplicáveis
• A instalação e manutenção do equipamento são efectuadas por pessoal não qualificado;
• Não cumprimento das instruções de funcionamento e dos avisos de segurança do produto e da documentação;
• Desmontagem não autorizada, modificação do produto ou modificação do código do software;
• Danos causados pelo transporte efectuado pelo utilizador ou por um terceiro a quem o utilizador confia;
• Danos causados por condições de armazenamento que não cumpram os requisitos da documentação do produto;
• Os materiais e ferramentas que traz consigo não cumprem os requisitos da legislação local,
• regulamentos e normas relevantes ;
• Danos causados por negligência, intenção, negligência grave, operação incorrecta ou razões não imputáveis à nossa empresa.

1.1 Segurança pessoal

    ———————————————————————————————————————

 Perigo :

É estritamente proibido operar com a alimentação ligada durante o processo de instalação. É proibido instalar ou retirar cabos com a corrente eléctrica ligada. Núcleo do cabo: A formação de arcos ou faíscas pode resultar em incêndio ou ferimentos pessoais.

    ———————————————————————————————————————

 Perigo :

Quando o equipamento está sob tensão, um funcionamento irregular ou incorreto pode provocar um incêndio ou choque elétrico, resultando em ferimentos pessoais ou perda de propriedade

———————————————————————————————————————

 Perigo :

Durante o funcionamento, é estritamente proibido usar relógios, pulseiras, anéis, colares e outros objectos condutores para evitar choques eléctricos e queimaduras.

    ———————————————————————————————————————

Perigo :

Devem ser utilizadas ferramentas de isolamento especiais durante a operação para evitar choques eléctricos ou falhas de curto-circuito. O isolamento para suportar o nível de tensão deve cumprir os requisitos das leis, regulamentos, normas e especificações locais.

    ———————————————————————————————————————

Aviso :

Durante a operação , equipamento especial de proteção   deve ser utilizado, tal  como vestuário de proteção, sapatos isolantes, óculos de proteção, capacetes de segurança , luvas isolantes, etc.

1.1.1.Requisitos gerais

• Não desativar os dispositivos de proteção do equipamento.
• Não ignorar os avisos, as advertências e as precauções contidas no manual e no aparelho.
• Durante o funcionamento do equipamento, se for detectada qualquer falha que possa causar ferimentos pessoais ou danos no equipamento, o funcionamento deve ser imediatamente interrompido, comunicado ao responsável e devem ser tomadas medidas de proteção eficazes.
• Não ligar o aparelho antes de ser instalado ou verificado e confirmado por profissionais.
• É proibido entrar em contacto direto, utilizar outros condutores para entrar em contacto ou entrar em contacto indireto com o equipamento de alimentação eléctrica através de objectos molhados. Antes de tocar em qualquer superfície ou terminal condutor, medir a tensão no ponto de contacto para confirmar que não há risco de choque elétrico.
• É estritamente proibido tocar na ventoinha em funcionamento com os dedos, peças, parafusos, ferramentas ou placas para evitar ferimentos nas mãos ou danos no equipamento.
• Se ocorrer um incêndio, o pessoal deve evacuar o edifício ou a área do equipamento e acionar o alarme de incêndio. É estritamente proibido voltar a entrar no edifício ou na área do equipamento em chamas.

1.1.2.Requisitos de recursos humanos

O pessoal que opera o equipamento deve ser profissional e formado.

Profissionais: Pessoas que estão familiarizadas com os princípios e a estrutura do equipamento, têm experiência na operação do equipamento e estão conscientes das várias fontes potenciais  de perigo e a magnitude do perigo durante a instalação, operação e manutenção do equipamento.

Pessoal formado: Pessoal que tenha recebido formação técnica e de segurança adequada e que possua a experiência necessária, que esteja consciente dos perigos que podem surgir ao efetuar uma determinada operação e que seja capaz de tomar medidas para minimizar os perigos para si próprio ou para outras pessoas.

• O pessoal responsável pela instalação e manutenção do equipamento tem de receber uma formação rigorosa, dominar os métodos de funcionamento corretos e compreender as várias precauções de segurança e as normas relevantes do país/região onde se encontra.
• Apenas profissionais qualificados ou pessoal com formação podem instalar, operar e efetuar a manutenção do equipamento.
• Apenas profissionais qualificados estão autorizados a remover instalações de segurança, depurar e reparar o equipamento.
• O pessoal envolvido em cenários especiais, como operações eléctricas, operações em altura e operações com equipamento especial, deve possuir as qualificações especiais de operação exigidas pelo país/região local.
• A substituição de equipamento ou peças (incluindo software) deve ser efectuada por profissionais autorizados.
• Exceto o pessoal que opera o equipamento, não é permitido a qualquer outro pessoal aproximar-se do equipamento.

1.2.Segurança eléctrica

———————————————————————————————————————

Perigo :

Antes de efetuar ligações eléctricas, certifique-se de que o dispositivo está intacto e sem danos, caso contrário pode provocar choques eléctricos ou incêndios.

———————————————————————————————————————

 Perigo :

O funcionamento irregular ou incorreto pode provocar acidentes como incêndios ou choques eléctricos.

———————————————————————————————————————

 Aviso:

Durante o funcionamento, deve ser impedida a entrada de objectos estranhos no equipamento, caso contrário pode provocar falhas ou danos no curto-circuito do equipamento, redução da fonte de alimentação da carga ou falha de energia e ferimentos pessoais.

———————————————————————————————————————

Aviso:

Ao instalar o equipamento que precisa de ser ligado à terra, o fio de terra de proteção deve ser instalado primeiro; ao desmontar o equipamento, o fio de terra de proteção deve ser removido em último lugar.                   ———————————————————————————————————————

Aviso:

Tendo em conta o impacto da corrosão entre o cobre e o alumínio, é estritamente proibido utilizar fios de alumínio para acesso direto.

———————————————————————————————————————

1.2.1.Requisitos gerais

• A instalação, o funcionamento e a manutenção devem ser efectuados pela ordem das etapas indicadas no manual. Não modificar, acrescentar ou alterar o equipamento sem autorização, e não alterar a sequência de instalação sem autorização.
• Instalar vedações temporárias ou cordas de aviso na zona de trabalho e colocar um sinal de "Proibida a entrada". A entrada de pessoas não pertencentes ao pessoal é estritamente proibida.
• Antes de instalar ou retirar os cabos de alimentação, o próprio aparelho e os seus interruptores a montante e a jusante devem ser desligados.
• As estações de carregamento devem reservar a capacidade de carga de acesso à energia para satisfazer as necessidades do equipamento; a tensão e a corrente de entrada CA do equipamento devem cumprir os requisitos do índice de parâmetros técnicos.
• Em caso de emergência, premir imediatamente o interrutor de paragem de emergência e desligar o interruptor superior. Não efetuar outras operações e contactar profissionais para o seu manuseamento.
• Se encontrar líquido a entrar no aparelho, desligue imediatamente a alimentação e não continue a utilizá-lo.
• Antes de operar o equipamento, verificar cuidadosamente se as ferramentas utilizadas cumprem os requisitos e registá-las no livro; após a operação, recolhê-las de acordo com o número para evitar que sejam deixadas no interior do equipamento.
• Antes de instalar os cabos de alimentação, verificar se as etiquetas dos cabos estão corretamente marcadas e se os terminais dos cabos estão bem isolados.
• Ao instalar o equipamento, é necessário utilizar uma ferramenta de binário com uma gama adequada para apertar os parafusos. Ao apertar com uma chave inglesa, certifique-se de que a chave não está inclinada e que o erro do valor de binário não excede 10% do valor especificado.
• Utilize ferramentas de binário para fixar os parafusos e utilize marcações vermelhas para inspeção. Depois de o instalador confirmar que os parafusos estão apertados, o inspetor confirma que estão apertados e, em seguida, aplica uma marcação vermelha (a linha de marcação tem de atravessar a extremidade do parafuso).
• Certifique-se de que todas as condutas de ar estão a funcionar corretamente, controle as interferências electromagnéticas e evite que o pó ou outros materiais estranhos caiam sobre os componentes internos e as placas.
• Após a instalação, certifique-se de que todas as tampas de proteção dos componentes eléctricos, mangas isolantes e outros dispositivos estão no lugar para evitar o risco de choque elétrico.
• Depois de concluída a instalação, limpe imediatamente as ferramentas de instalação, as peças metálicas e os detritos dentro e à volta do dispositivo.
• Se o dispositivo tiver várias entradas, todas as entradas do dispositivo devem ser desligadas e o dispositivo só pode ser utilizado depois de estar completamente desligado.
• Ao efetuar a manutenção do equipamento de consumo de energia ou de distribuição atrás do equipamento de alimentação eléctrica, é necessário desligar o interruptor de saída correspondente do equipamento de alimentação eléctrica.
• Aquando da manutenção do equipamento, desligar o interruptor ou disjuntor superior, pendurar um sinal de "Não fechar" no interruptor ou disjuntor correspondente e afixar um sinal de aviso para evitar uma ligação acidental. A alimentação só pode ser ligada novamente depois de a avaria ter sido resolvida.
• Ao diagnosticar e solucionar uma avaria, se for necessário um corte de energia, devem ser tomadas as seguintes medidas de segurança: corte de energia > teste elétrico > instalação de fio de terra > afixação de sinais e instalação de barreiras.
• Verifique regularmente os parafusos dos terminais do equipamento para se certificar de que estão bem apertados e não estão soltos.
• Se o cabo estiver danificado, deve ser substituído por um profissional para evitar riscos.
• É estritamente proibido alterar, danificar ou cobrir artificialmente os logótipos e as placas de identificação do equipamento. Os logótipos que se tornem pouco nítidos devido a uma utilização prolongada devem ser substituídos atempadamente.
• Não utilizar água, álcool, óleo ou outros solventes para limpar os componentes eléctricos no interior e no exterior do equipamento.

1.2.2. Requisitos de  Ligação à terra

• A impedância de ligação à terra do equipamento deve cumprir os requisitos das normas eléctricas locais.
• O equipamento deve estar permanentemente ligado à terra de proteção. Antes de utilizar o equipamento, verifique a ligação eléctrica do equipamento para garantir que o equipamento está ligado à terra de forma fiável (a resistência de ligação à terra não é superior a 4 ohms).
• Não operar o equipamento sem um condutor de ligação à terra instalado.
• É proibido danificar o condutor de ligação à terra e a continuidade da ligação à terra deve ser confirmada antes da ligação à terra.
• Para os aparelhos que utilizam tomadas de três pinos, certifique-se de que o terminal de ligação à terra da tomada de três pinos está ligado à terra de proteção.
• Este dispositivo é um dispositivo de grande corrente de contacto. Antes de ligar a alimentação de entrada, o terminal de ligação à terra de proteção da caixa do dispositivo deve ser ligado à terra para evitar que a corrente de fuga do dispositivo provoque choques eléctricos no corpo humano.

1.2.3. Requisitos de  Cablagem

• A seleção, instalação e encaminhamento dos cabos devem estar em conformidade com as leis, regulamentos e especificações locais.
• Ao colocar o cabo de alimentação, é estritamente proibido fazer laços ou torções. Se o cabo de alimentação for considerado insuficiente, deve ser substituído. É estritamente proibido fazer juntas ou pontos de soldadura no cabo de alimentação.
• Após a divisão dos cabos, os terminais dos cabos devem ser protegidos nos pontos de divisão dos cabos.
• Todos os cabos devem ser ligados de forma segura, bem isolados e com especificações adequadas.
• As calhas dos cabos e os orifícios dos fios não devem ter arestas vivas e as calhas dos cabos ou os orifícios dos fios devem ser protegidos para evitar que os cabos sejam riscados ou danificados por arestas vivas, rebarbas, etc.
• Os cabos do mesmo tipo devem ser agrupados em conjunto, com um aspeto direito e limpo e sem danos na bainha exterior; os cabos de tipos diferentes devem ser colocados separadamente e não devem ser emaranhados ou cruzados entre si.
• Após a conclusão da depuração, selar imediatamente a abertura do cabo com lama à prova de fogo, para evitar a entrada de humidade e de pequenos animais.
• Os cabos enterrados devem ser fixados de forma segura com suportes e braçadeiras para cabos. Os cabos na zona de enchimento devem estar em contacto estreito com o solo para evitar deformações ou danos causados por tensões durante o enchimento.
• Quando as condições externas (como o método de colocação ou a temperatura ambiente) mudam, é necessário consultar os regulamentos e especificações locais para verificar a seleção de cabos e determinar se a capacidade de transporte de corrente cumpre os requisitos.
• É proibido efetuar operações irregulares, como puxar os cabos diretamente do veículo, para evitar danos nos cabos que podem levar à degradação do seu desempenho, afetando a capacidade de transporte de corrente e o aumento da temperatura, etc.

1.2.4.Requisitos  anti-estáticos

• A eletricidade estática gerada pelo corpo humano pode danificar os componentes sensíveis à estática na placa, como os circuitos integrados de grande escala (LSI).
• Antes de tocar numa placa de circuitos ou num chip, é necessário respeitar as normas de proteção eletrostática. Deve usar vestuário de trabalho anti-estático, luvas anti-estáticas ou uma pulseira, e a outra extremidade da pulseira anti-estática deve estar bem ligada à terra.
• Ao segurar uma placa ou um módulo com uma placa de circuitos exposta, deve segurar a borda da placa ou do módulo sem componentes. Não tocar nos componentes com as mãos.
• As placas ou módulos desmontados devem ser embalados com materiais de embalagem anti-estática antes de poderem ser armazenados ou transportados.

1.3. Requisitos Ambientais

———————————————————————————————————————

Perigo :

 É estritamente  proibido colocar o dispositivo  num  ambiente  com gás inflamável ou explosivo  ou fumo, e é proibido efetuar qualquer operação  num tal ambiente .

———————————————————————————————————————

Perigo :

É estritamente proibido guardar objectos inflamáveis e explosivos na área do equipamento.               ———————————————————————————————————————

Perigo :

É estritamente proibido colocar o aparelho perto de fontes de calor ou de fogo, tais como fogo de artifício, velas,

aquecedores ou outros dispositivos de aquecimento  . O calor para o dispositivo  pode causar danos no dispositivo  ou causar um incêndio.

———————————————————————————————————————

Aviso:

Quando o aparelho estiver a funcionar, não bloqueie as aberturas de ventilação, o sistema de arrefecimento ou cubra-os com outros objectos para evitar que a temperatura elevada danifique o aparelho ou provoque um incêndio.

———————————————————————————————————————

1.3.1.Requisitos  Gerais

• O ambiente de temperatura e humidade para armazenar o equipamento deve ser adequado. O equipamento deve ser armazenado numa área limpa, seca e bem ventilada e protegido contra poeira e condensação.
• É estritamente proibido instalar e utilizar o equipamento para além do âmbito especificado pelos indicadores técnicos, sob pena de afetar o desempenho e a segurança do equipamento.
• É estritamente proibido instalar, utilizar e operar equipamentos e cabos no exterior (incluindo, mas não se limitando a, mover equipamentos, operar equipamentos e cabos, ligar e desligar interfaces de sinal ligadas ao exterior, operações a grande altitude, instalação no exterior, abertura de portas, etc.) em condições climatéricas severas, tais como relâmpagos, chuva, neve e vendavais de força 6 ou superior.
• É estritamente proibido instalar o equipamento num ambiente com pó, fumo, gás volátil, gás corrosivo, infravermelhos e outras radiações, solventes orgânicos ou sal em excesso.
• É estritamente proibido instalar o aparelho num ambiente com poeiras metálicas condutoras ou poeiras magnéticas.
• É estritamente proibido instalar o equipamento em áreas onde seja provável o desenvolvimento de fungos, bolores e outros microorganismos.
• É estritamente proibido instalar o equipamento em áreas com fortes vibrações, fortes fontes de ruído e fortes interferências de campos electromagnéticos.
• A seleção do local deve estar em conformidade com as leis, regulamentos e normas locais relevantes.
• O ambiente de instalação deve ter uma superfície de solo sólida, sem solo de borracha, solo macio ou solo propenso a afundar-se. É estritamente proibido escolher áreas baixas ou áreas propensas a acumulação de água. O nível do local deve ser superior ao nível de água historicamente mais elevado da zona.
• Durante a instalação, operação e manutenção, é necessário limpar primeiro a água acumulada, gelo, neve ou outros detritos na parte superior antes de abrir a porta para evitar que os detritos caiam no equipamento.
• Ao instalar o equipamento, certifique-se de que a base de instalação é robusta e cumpre os requisitos de suporte de carga do equipamento.
• Todos os orifícios de cablagem têm de ser selados. Utilize lama de vedação para vedar os orifícios onde a cablagem foi instalada e utilize as tampas fornecidas com o equipamento para vedar os orifícios onde não foi instalada cablagem.
• Depois de instalar o equipamento, remova os materiais de embalagem vazios, como caixas de papelão, espuma, plástico, abraçadeiras, etc., da área do equipamento.

1.4. Segurança no trabalho  com Máquinas e equipamentos

———————————————————————————————————————

Perigo :

  Quando trabalha em altura, tem de usar um capacete de segurança  , um cinto de segurança  ou uma corda de cintura   e amarrá-lo a uma estrutura firme e resistente . É estritamente proibido pendurar-se em objectos em movimento instáveis ou em metal com arestas vivas para evitar que o gancho  escorregue e provoque um acidente de queda .

———————————————————————————————————————

 Aviso:

As ferramentas devem ser totalmente preparadas e inspeccionadas por organizações profissionais. É proibido utilizar ferramentas com cicatrizes, que não tenham sido inspeccionadas ou que tenham ultrapassado o período de validade da inspeção. Assegure-se de que as ferramentas são firmes e não estão sobrecarregadas.

———————————————————————————————————————

 Aviso:

O armário deve ser fixo corretamente para evitar que se incline e caia devido a um centro de gravidade instável, o que poderia causar problemas como ferimentos nos instaladores e danos no equipamento.

———————————————————————————————————————

 Aviso:

É estritamente proibido efetuar furos no equipamento. Os furos danificam a vedação, o desempenho da blindagem electromagnética, os componentes internos e os cabos do equipamento. As aparas de metal geradas pela perfuração entrarão no equipamento e causarão curto-circuitos nos componentes e placas de circuito.

———————————————————————————————————————

1.4.1.Requisitos Gerais

• Os riscos de pintura que ocorrem durante o transporte e a instalação do equipamento devem ser reparados atempadamente, e é estritamente proibido expor as partes riscadas durante muito tempo.
• Sem a avaliação da nossa empresa, é proibido efetuar soldadura por arco, corte e outras operações no equipamento.
• É proibido instalar outro equipamento na parte superior do equipamento sem a avaliação da nossa empresa.
• Quando trabalhar no espaço acima da parte superior do equipamento, deve colocar uma proteção na parte superior do equipamento para evitar danos no equipamento.
• Utilize as ferramentas corretas e domine a forma correta de as utilizar.

1.4.2.Levantamento de Objectos Pesados  com Segurança

• Quando transportar objectos pesados, esteja preparado para suportar o peso para evitar ser esmagado ou torcido pelos objectos pesados.
• Quando várias pessoas transportam objectos pesados ao mesmo tempo, a altura e outros factores devem ser tidos em consideração para garantir que a carga é transportada corretamente. Distribuição equilibrada da quantidade.
• Quando duas ou mais pessoas transportam objectos pesados em conjunto, uma pessoa deve ser responsável e levantar ou baixar o equipamento ao mesmo tempo.O ritmo de verificação é unificado.
• Ao deslocar o equipamento à mão, deve usar luvas de proteção, calçado de trabalho e outro equipamento de proteção de segurança para evitar ferimentos.
• Ao transportar o equipamento à mão, aproxime-se primeiro do objeto, agache-se e utilize a força das pernas. Não utilize a força das suas costas.
• Utilize a sua força para levantar o objeto lentamente e com firmeza. Não o levante subitamente nem torça o tronco.
• Ao deslocar ou levantar o aparelho, segure a pega ou apoie-se na extremidade inferior do aparelho em vez das peças instaladas. A pega do módulo.
• Não levante rapidamente objectos pesados acima da altura da cintura. Coloque os objectos pesados numa bancada de trabalho ou num chão adequado, a meia altura da cintura. De seguida, ajuste a posição da palma da mão e levante-o.
• Ao deslocar objectos pesados, é necessário utilizar uma força equilibrada e constante; a velocidade de deslocação deve ser uniforme e lenta; o posicionamento requer um movimento constante e lento.
• Evite qualquer impacto ou queda que possa riscar a superfície do dispositivo ou danificar os componentes e cabos do dispositivo.
• Ao transportar objectos pesados, tenha especial cuidado junto a bancadas de trabalho, declives, escadas e locais onde seja fácil escorregar.
• Ao passar pela soleira, certifique-se de que a porta é suficientemente larga para permitir a passagem do equipamento, de modo a evitar que os seus dedos sejam atingidos ou arranhados.
• Ao transferir objectos pesados, mova os pés em vez de torcer a cintura. Quando for necessário levantar e transferir objectos pesados ao mesmo tempo,
• Primeiro, aponte os pés na direção em que pretende mover o objeto e, em seguida, mova-o.
• Quando se utiliza um empilhador para o transporte, este deve estar na posição intermédia para evitar que tombe. Antes da deslocação, apertar o equipamento com cordas.
• Fixo no empilhador; ao deslocar-se, necessita de cuidados especiais.
• No transporte, optar por transporte marítimo ou estradas com boas condições de circulação. Não suporta o transporte ferroviário e aéreo. Reduz o passo e a inclinação.

1.4.3. Precauções de  Segurança na Elevação de cargas

• O pessoal que efectua as operações de elevação deve receber formação adequada e ser qualificado antes de poder assumir o seu posto.
• Devem ser colocados sinais de aviso temporários ou vedações na zona de elevação para a isolar.
• As fundações para as operações de elevação devem corresponder às exigências de carga da grua.
• Antes de proceder à elevação, certifique-se de que as ferramentas de elevação estão firmemente fixadas a um objeto fixo ou a uma parede que cumpra as normas de suporte de carga.

• Durante o movimento de elevação, é estritamente proibido entrar debaixo da lança ou do objeto içado.
• Durante a elevação, é proibido arrastar o cabo de aço ou o equipamento de elevação, e é proibido utilizar objectos duros para bater.
• Durante o processo de elevação, certifique-se de que o ângulo entre os dois cabos não é superior a 60°, conforme ilustrado na figura abaixo.

1.5.Segurança do Equipamento  de Carregamento

1.5.1.Notas Gerais

• Quando o dispositivo de carregamento é transportado sozinho, deve ser adicionada uma proteção adequada para evitar danos no dispositivo devido a vibração, impacto ou queda.
• Não permita que as crianças se aproximem, toquem ou utilizem a estação de carregamento.
• Não coloque objectos perigosos, tais como materiais inflamáveis, explosivos ou combustíveis, produtos químicos, vapores inflamáveis, etc., perto do carregador.
• Não utilize o dispositivo quando este se encontrar em condições anormais, tais como entrada de água, fugas, etc.
• Não utilize o carregador se o equipamento estiver defeituoso. Não o utilize sem autorização quando o carregamento estiver anormal. Se encontrar alguma anomalia, contacte atempadamente o funcionário.
• Não tentar desmontar, reparar ou modificar o carregador. Se necessitar de reparação ou modificação, contacte o funcionário. Um funcionamento incorreto pode provocar danos no equipamento, fugas de água, fugas eléctricas, etc.
• Siga rigorosamente as instruções de carregamento e os avisos no dispositivo, caso contrário, existe o risco de choque elétrico e incêndio.
• O pessoal de operação e manutenção deve inspecionar e fazer a manutenção regularmente do interruptor de paragem de emergência para garantir a sua eficácia.
• Em caso de falha de energia, as reparações devem ser efectuadas por profissionais ou pessoal de manutenção autorizado.
• Em caso de incêndio, inundação do equipamento de carregamento ou outros acidentes, é estritamente proibido aproximar-se do equipamento de carregamento. Informe imediatamente os profissionais que estão familiarizados com o equipamento e os métodos de resposta de emergência para lidar com a emergência.

1.5.2.Notas Sobre a utilização do carregador

• Este aparelho só é utilizado para carregar veículos eléctricos.
• Quando não estiver a utilizar o carregador, coloque o conector de carregamento no suporte do conector para evitar contaminação e danos desnecessários.
• Antes de carregar, é necessário verificar o dispositivo de carregamento para garantir que não está riscado, enferrujado, rachado ou que a porta de carregamento, o cabo ou a superfície da ficha estão danificados. Não utilize o dispositivo se este estiver danificado.
• Antes de carregar, é necessário verificar o conector de carregamento, o isolador do suporte do conector, os pinos e as tomadas. Estes devem estar limpos e sem objectos estranhos. Se forem encontrados objetos estranhos no isolador do suporte do conector, nos pinos e nas tomadas do conector de carregamento, deve comunicá-lo imediatamente ao pessoal para processamento e o carregamento é proibido.
• Antes de carregar, certifique-se de que o conector de carregamento está totalmente ligado e que o gancho está totalmente engatado
• É estritamente proibido modificar ou desmontar o conector de carregamento sem autorização e é estritamente proibido utilizar cabos ou adaptadores externos; caso contrário, pode ocorrer uma falha de carregamento e, em casos graves, pode ocorrer um incêndio.
• É estritamente proibido utilizar objetos afiados, como chaves de fendas e pinças, para tocar nos pinos do conector de carregamento e nas tomadas do suporte do conector, para evitar danificar os pinos e as tomadas.
• Não introduzir os dedos na ficha de carregamento.
• É estritamente proibido mergulhar o conector de carregamento em água.
• É estritamente proibido pisar ou passar por cima da cabeça do conector de carregamento ou do fio do conector.
• É estritamente proibido tocar na porta de carregamento quando o veículo está a carregar.
• É estritamente proibido retirar a cabeça do conector durante o carregamento para garantir a segurança pessoal e do veículo durante o carregamento.
• Em caso de trovoada, recomenda-se a interrupção do carregamento do veículo, uma vez que os relâmpagos podem danificar o equipamento de carregamento.
• Em caso de emergência, prima imediatamente o interrutor de paragem de emergência, não efectue outras operações e contacte profissionais para o ajudar.
• Durante o processo de carregamento, é proibido conduzir o veículo. O carregamento deve ser efectuado com o veículo parado. No caso dos veículos eléctricos híbridos, desligar o motor antes de carregar.
• Durante o processo de carregamento, o operador de carregamento deve assegurar-se de que o processo de carregamento é monitorizado. Em caso de condições climatéricas extremas, como tufões, chuvas fortes, granizo, etc., o processo de carregamento deve ser imediatamente interrompido.Após a conclusão do carregamento, é estritamente proibido pôr o veículo em marcha sem desligar a ficha do veículo.

2. Introdução

2.1 Descrição do produto

O carregador é composto principalmente por quatro partes: Entrada e proteção AC, módulo de conversão AC/DC, distribuição da potência de saída DC e sistema de controlo. O carregador CC pode suportar um máximo de 12 saídas CC de 300A e pode ser configurado com um terminal de conector duplo de 300A e um terminal de refrigeração líquida de 500A. A configuração de rede 4G dupla permite a independência da rede entre a plataforma de funcionamento e a plataforma de gestão do equipamento, tornando os dados mais seguros.

O diagrama de rede do sistema é o seguinte:

2.3 Ficha de dados

As especificações são apresentadas num artigo separado [AQUI]

2.4 Aspeto

O botão de paragem de emergência é utilizado apenas em situações de emergência. Não o utilize em situações que não sejam de emergência. Depois de utilizar o botão de paragem de emergência, se a cobertura de proteção do botão de paragem de emergência estiver danificada, é necessário substituir a cobertura de proteção.

Recomenda-se a reserva de uma placa de ligação à terra perto da posição de ligação à terra do terminal durante o planeamento e a construção do local. Ao enterrar previamente a grelha de terra, a placa de ligação à terra deve ser suficientemente comprida (mais de 100 mm para além da base) para assegurar a ligação ao ponto de ligação à terra do armário.

2.5 Introdução do dispositivo interno

2.5.1 Componentes internos da porta frontal

2.5.2 Componentes internos da porta traseira

2.5.3  Introdução do interruptor

3. Transporte

3.1 Etiqueta na embalagem do produto

3.2 Transporte

 ——————————————————————————————————————

Aviso :

Durante o processo de transporte e entrega do armário, certifique-se de que compreende as dimensões, o peso e os requisitos de embalagem de transporte do armário para garantir uma entrega segura no local. Consulte os parâmetros do armário, organize as ferramentas de transporte de forma adequada e verifique se as passagens do local de instalação cumprem os requisitos de espaço e equipamento para o transporte.

———————————————————————————————————————

4. Instalação

4.1 Seleção da área de instalação

———————————————————————————————————————

Aviso :

 Por favor, verifique cada item de  acordo com os requisitos   e instale depois de os requisitos  serem cumpridos. A empresa não se responsabiliza pelos prejuízos causados por uma instalação forçada sem o cumprimento dos requisitos do local.

———————————————————————————————————————

4.1.1 Requisitos gerais de seleção do local

• Devem existir boas condições de comunicação 4G, ou uma interface de rede com fios que possa ligar-se à Internet.
• Devem existir condições de transporte convenientes e medidas fiáveis de combate a incêndios.
• A área do local necessária a curto prazo deve ser suficiente, e deve ser deixado espaço para expansão de acordo com as necessidades de todo o ciclo de vida.
• Escolher uma área bem ventilada.
• Manter afastado de vibrações fortes, fontes de ruído fortes e áreas com forte interferência de campos electromagnéticos.
• Mantenha-se afastado de áreas que geram poeiras, fumos, gases nocivos e áreas onde são produzidos ou armazenados artigos corrosivos, inflamáveis ou explosivos.
• A fonte de alimentação no local de instalação cumpre os requisitos das especificações técnicas do produto.
• O local de instalação é espaçoso, conveniente para o estacionamento de veículos eléctricos e operações de carregamento, e as leis e regulamentos locais também devem ser considerados como requisitos.
• Recomenda-se a instalação do terminal de carregamento perto do anfitrião de carregamento; a distância máxima da cablagem entre o anfitrião e o terminal é de 80 m.
• Ao planear e construir um local, recomenda-se a reserva de uma placa de ligação à terra perto do local de ligação à terra do terminal. Deve ser reservado um comprimento suficiente para assegurar a ligação ao ponto de ligação à terra do armário.

4.2 Requisitos de instalação

4.2.1 Requisitos do ambiente de instalação

• Evite instalar por baixo de um local onde exista o risco de queda de objectos.
• O local de instalação não pode ser numa área baixa e o nível de instalação deve ser mais alto do que o nível histórico de água mais alto na área.
• O solo está em boas condições e o terreno é sólido. Não deve haver más condições geológicas, como solo de borracha e solo macio. Não escolher terrenos propensos à acumulação de água e aluimento.

4.2.2 Requisitos de distância de obstáculos:

● Reserve pelo menos 500 mm de espaço vertical acima de toda a máquina

quando as portas dianteira e traseira da máquina estiverem totalmente abertas, a distância dos obstáculos à frente e atrás deve ser de pelo menos 1500 mm e a distância dos obstáculos à esquerda e à direita deve ser de pelo menos 500 mm.

quando os armários são colocados lado a lado, a distância entre eles não deve ser inferior a 3000 mm

quando os armários são colocados lado a lado, o espaçamento entre a esquerda e a direita não deve ser inferior a 500 mm

4.2.3 Requisitos do solo

Antes de instalar o equipamento , construa uma base  no  solo selecionado . Consulte   os requisitos do espaço de instalação e as dimensões da base para planeamento e design, de modo a cumprir os requisitos de fixação e cablagem do armário.

Os requisitos para a construção da base são os seguintes:

• A altura recomendada é de 200 mm para cumprir os requisitos de instalação do armário e de suporte de carga.
• O erro horizontal entre a base e a superfície de contacto do armário é inferior a 3 mm.
• Devem existir medidas de drenagem na área de cablagem da base para evitar a acumulação de água.

4.2.4 Requisitos para a construção de fundações

Prepare as fundações de acordo com o diagrama abaixo:

• O local de instalação deste carregador é determinado de acordo com o sítio. Após a escavação da fundação, o poço da fundação deve ser compactado com um coeficiente de compactação de 0,95.
• Depois de a fundação ser escavada, a conduta da linha eléctrica deve ser pré-enterrada. A conduta do cabo deve ser feita de tubo ondulado de carbono, tubo de aço ou tubo de PVC. O diâmetro do tubo deve ser 1,5 vezes maior do que o diâmetro exterior do cabo. A posição da conduta de entrada na figura toma como exemplo a vala diretamente enterrada sob a fundação. A posição da conduta de entrada pode ser determinada de acordo com a posição da vala de cabos/vala de cabos de tijolo.
• Betão normal: fundação Fc≥14.3N/mm²  , almofada Fc≥9.6N/mm², a resistência do betão pode ser aumentada no local de acordo com as condições reais.
• Os parafusos M12 * 100 usam parafusos embutidos, que devem ser perpendiculares à superfície da fundação, com um comprimento exposto de 30 mm para garantir que 3 ~ 4 fios sejam expostos após o aperto da porca.
• O ferro plano de ligação à terra repetido do carregador é colocado ao longo da vala do cabo, de acordo com as leis e regulamentos locais.
• A manga de rosca é 100 mm mais alta do que a camada de almofada.
• Todas as dimensões nas figuras estão em mm.
• Todas as questões não abrangidas na figura devem ser implementadas de acordo com as normas nacionais actuais.

4.3 Preparação da instalação

4.3.1 Preparação da proteção

4.3.2 Equipamento de manuseamento

4.3.3 Ferramentas de instalação

4.3.4 Preparação do cabo

4.3.4.1 Recomendações para os cabos

4.3.4.2 Requisitos de agrupamento de cabos

• Os cabos do mesmo tipo devem ser agrupados e os cabos de diferentes tipos (tais como cabos CA, cabos CC, cabos de sinal, etc.) devem ser colocados separadamente. Não devem ser emaranhados ou cruzados.
• Os cabos CA, os cabos CC e os cabos de sinal devem ser agrupados separadamente e não podem ser agrupados em conjunto.
• Após o agrupamento, os cabos devem estar juntos, direitos e com um aspeto limpo, e sem qualquer dano no revestimento exterior.
• Ao atar as braçadeiras de cabos, as cabeças das braçadeiras devem estar viradas para a mesma direção e as braçadeiras na mesma posição devem estar na mesma linha horizontal.
• Após a instalação dos cabos, devem ser colocadas etiquetas ou rótulos em ambas as extremidades dos cabos, nos pontos de ligação a meio ou nos pontos de viragem.
• Ao aparar a parte excedente da cabeça da fita para cabos, deixe cerca de 3 mm e apare-a uniformemente.

4.3.4.3 Requisitos de segurança

• Tente evitar objectos afiados ou rebarbas na parede quando colocar os cabos. Se tal for inevitável, utilize um casquilho para proteger os cabos.
• Os cabos devem ser mantidos o mais longe possível de fontes de calor ou devem ser adicionados materiais de isolamento térmico entre eles para evitar danos diretos (derretimento) ou degradação funcional (envelhecimento ou rachaduras) da camada de isolamento devido ao calor.
• Deixar uma margem adequada (recomenda-se cerca de 0,1 m) nas curvas ou perto do equipamento para facilitar a manutenção dos cabos e do equipamento.

4.3.4.4 Requisitos de encaminhamento de cabos

• Quando os cabos exteriores podem ser acidentalmente danificados, devem ser protegidos, por exemplo, colocando-os em condutas.
• O diâmetro interior do tubo de proteção não deve ser inferior a 1,5 vezes o diâmetro exterior do cabo (incluindo a camada de proteção).
• Após a divisão dos cabos, é necessário instalar terminais de cabos nos pontos de divisão dos cabos para proteção.
• Coloque os cabos na direção correta e, em seguida, instale as braçadeiras de cabos.
• O encaminhamento dos cabos de alimentação tem de cumprir os regulamentos locais e os requisitos de construção.
• A disposição da linha eléctrica deve estar em conformidade com os requisitos dos desenhos do projeto de engenharia.
• Durante o processo de encaminhamento, se se verificar que o cabo de alimentação não é suficientemente longo, o cabo de alimentação
• deve ser substituído e não devem ser feitas juntas ou pontos de soldadura no cabo de alimentação.
• A instalação deve ser estritamente organizada e ter pessoal dedicado para a dirigir e coordenar. É proibido que pessoal sem formação assuma o posto e que as operações sejam efectuadas sem meios de comunicação.
• Os círculos e as torções são estritamente proibidos durante o processo de implantação.

4.3.4.5 Requisitos para Colocação Cabos de terra de proteção

• O fio de terra de proteção do equipamento deve ser ligado à barra de terra, e a resistência de sobreposição da ligação à terra do equipamento não deve ser superior a 4Ω.
• É estritamente proibido introduzir o fio de aterramento de proteção da sobrecarga externa, e ele deve ser enterrado no subsolo ou encaminhado para dentro de casa durante todo o processo.
• Tenha cuidado para não juntar o fio de terra de proteção e o fio de sinal ou emaranhá-los uns nos outros. Mantenha uma distância entre eles para reduzir as interferências mútuas.
• É estritamente proibido instalar interruptores ou fusíveis no fio de terra de proteção.
• É estritamente proibida a utilização de outro equipamento como componente da ligação eléctrica do fio de terra de proteção.
• Todas as partes metálicas condutoras acessíveis no interior da caixa do equipamento devem ser ligadas de forma fiável ao terminal de ligação à terra de proteção.

4.3.5 Confirmação do interrutor de proteção

———————————————————————————————————————

Perigo :

Antes de efetuar a cablagem, certifique-se de que o interrutor superior está no estado desligado e ligue primeiro os cabos de entrada e saída do armário e, em seguida, ligue os cabos no interrutor de alimentação superior do armário.

———————————————————————————————————————

Recomendação do interrutor de pré-estágio:

O interrutor CA da fase frontal do anfitrião de 480kW pode utilizar um disjuntor de quadro de 1250A para distribuição de energia, ou dois disjuntores de caixa moldada de 630A para distribuição de energia.

4.4 Instalação

4.4.1 Como desempacotar o armário

4.4.1.1 Remova a embalagem de madeira do armário  .

Ferramentas para desembalar: barra de alavanca, alicate de bico fino

Passo 1: Retirar a tampa superior

             Passo 2: Retirar os painéis frontal e traseiro

             Etapa 3: Retirar os painéis esquerdo e direito

             Passo 4: Retirar a película de proteção

             Etapa 5: Retirar o saco PE

             Passo 6: Retirar o PEV

4.4.1.2 Remover o deflector da base do armário

Utilize uma chave de fendas Phillips para retirar os quatro parafusos que fixam os deflectores da base na parte da frente e de trás do armário e coloque os parafusos e os deflectores de lado para armazenamento temporário

4.4.1.3 Remoção da palete do armário

Utilize uma chave de fendas Phillips para retirar os quatro parafusos que fixam os deflectores da base na parte da frente e de trás do armário e coloque os parafusos e os deflectores de lado para armazenamento temporário

4.4.1.4 Retirar a placa de proteção

Por favor, abra todas as portas do armário   primeiro, utilize uma chave de fendas M4 cruzada , remova os parafusos , segure a pega da placa de proteção para remover todas as placas de proteção do cabo e, em seguida, coloque os parafusos e as placas de proteção de lado para armazenamento temporário.

4.4.1.5 Remover a proteção do cabo da base do armário

Desaperte os oito parafusos manuais na parte inferior do armário, mas não os retire. Empurre a proteção do cabo para o exterior do armário até ficar bloqueada pelos parafusos e não poder ser empurrada para a frente.

4.4.1.6 Cortar Ilhó

Utilize uma faca utilitária , um alicate de bico fino ou outras ferramentas para cortar o anel da proteção do cabo na parte inferior do armário ao longo do padrão do anel da proteção do cabo.

4.4.2 Instalação do armário

4.4.2.1 Utilize um empilhador ou uma grua para colocar o armário na plataforma de cimento  .

Instalação do empilhador  requisitos:

• Escolha um empilhador que possa cumprir os requisitos de instalação do armário com base nos parâmetros básicos do armário;
• Antes da instalação, escolher a posição de instalação adequada de acordo com as indicações da palete para evitar que o armário tombe durante a instalação;
• Antes da instalação, o percurso do empilhador deve ser desimpedido e o empilhador deve estar estável durante a deslocação para evitar vibrações excessivas que possam fazer com que o armário tombe;
• Alinhar os orifícios de montagem na parte inferior do armário com os parafusos de montagem reservados na base e baixá-lo suavemente.

Grua instalação requisitos:

• Selecione uma grua que possa cumprir os requisitos de elevação do armário com base nos parâmetros básicos do armário e no espaço real no local;
• Antes de levantar, verifique se o anel de elevação na parte superior do armário está bem instalado;
• A eslinga ou bandagem do guindaste deve ser amarrada firmemente e não cair, e o ângulo de elevação da eslinga ou bandagem deve ser ≤60°;
• Ao amarrar as eslingas ou bandagens, o centro de gravidade do gabinete deve ser considerado para garantir que o gabinete seja estável após ser levantado;
• Antes de içar, o caminho do braço de elevação deve ser desobstruído e o içamento deve ser estável para evitar tremores excessivos que podem fazer com que o gabinete tombe;
• Alinhar os orifícios de montagem na parte inferior do armário com os parafusos de montagem reservados na base e baixá-lo suavemente. Requisitos para instalar verticalmente o armário numa base de cimento:
• Empurrar a placa de proteção dos cabos para junto do exterior do armário até ficar bloqueada pelos parafusos e não poder ser deslocada;
• Depois de os cabos terem sido descarnados, os cabos positivos e negativos são inseridos verticalmente no armário a partir da abertura na parte inferior do armário na direção da frente para trás;
• Depois de ligar os cabos, empurrar a placa de cobertura da parte da frente e de trás do armário para junto dos cabos e, em seguida, apertar os parafusos de aperto manual.
• Os cabos têm de ser divididos antes de entrarem no armário e o comprimento tem de ser reservado de acordo com o tamanho da base e a posição da cablagem no armário. Ao içar ou ligar, tente manter os cabos na vertical para garantir que os cabos podem entrar no armário sem problemas quando o armário é baixado lentamente.

4.4.2.2 Fixação do  Armário

Utilize um empilhador  para levantar o armário  100 mm acima da base  e baixe-o lentamente  . Depois de pelo menos  duas pessoas na frente e atrás do armário confirmarem que os orifícios de fixação da base do armário estão alinhados com os parafusos embutidos na base, o empilhador baixa completamente o armário. Simultaneamente, verificar a colocação do armário em redor. Se não houver nenhuma anormalidade, coloque as quatro porcas M12 e as anilhas dos parafusos de fixação em sequência, utilize uma chave de caixa para fixar as porcas e, em seguida, reponha o deflector da base.

                                     1 Gabinete | 2 Parafusos embutidos | 3 Base

4.4.3 Ligação à terra do armário

Depois de o armário estar fixo, utilize parafusos M8 para fixar o aço plano de ligação à terra à base de ligação à terra na parte traseira direita do armário.

4.4.4 Diagrama de cablagem do armário

Diagrama de localização da cablagem. Para obter informações detalhadas sobre a cablagem, consulte o manual de construção da cablagem.

4.4.4.1 Diagrama de cablagem da linha de alimentação

Frente

Voltar

Instalação tabela de comparação de binários:

4.4.4.1 Terminal de alimentação e Comunicação Cablagem

O anfitrião fornece o sistema  AC alimentação (AC230V), comunicação CAN , e Ethernet para o terminal . As localizações das ligações eléctricas são apresentadas na figura abaixo:

4.5 Ligar

———————————————————————————————————————

Perigo :

Utilize equipamento de proteção especial e ferramentas de isolamento especiais para evitar choques eléctricos ou curto-circuitos.

———————————————————————————————————————

Aviso :

• O processo de comissionamento do equipamento envolve muito conteúdo técnico, e o pessoal de comissionamento deve receber treinamento técnico correspondente. Seguir as instruções de colocação em funcionamento.
• O processo de colocação em funcionamento envolve trabalho em direto. Durante o funcionamento, coloque-se sobre materiais isolantes secos e não use objectos metálicos, como relógios e colares. Utilizar ferramentas isoladas durante a colocação em funcionamento.
• Durante o funcionamento, evitar o contacto do corpo humano com dois objectos carregados com potenciais eléctricos diferentes.
• Durante o processo de colocação em funcionamento, antes de qualquer "operação de fecho", certifique-se de que verifica se o estado das unidades ou componentes relevantes cumpre os requisitos. A tensão na extremidade dianteira do disjuntor tem de ser medida para garantir que a tensão de entrada está dentro da gama nominal.
• Durante a operação, se outras pessoas não estiverem autorizadas a operar, deve ser pendurado um sinal de proibição no equipamento de distribuição de energia: "Não feche o interrutor, alguém está a funcionar"
• Durante o processo de colocação em funcionamento, deve observar durante a colocação em funcionamento. Se encontrar algum fenómeno anormal, desligue a máquina imediatamente e continue depois de encontrar a causa.

4.5.1 Ligação

 ———————————————————————————————————————

 Aviso :

Esta parte só pode ser efectuada depois de todos os resultados das verificações da lista de verificação pré-ligação estarem "satisfeitos", e a operação de ligação é realizada de acordo com os passos seguintes.

———————————————————————————————————————

Passo 1 Depois de de confirmar que todos os cabos do sistema (incluindo os terminais) estão corretamente ligados, reinstale o deflector do lado DC.

Passo 2 Certifique-se de que que o O disjuntor de entrada CA e o disjuntor do armário de distribuição CA estão ambos desligados.

Passo 3: Feche o disjuntor frontal e retire o deflector sob o compartimento de CA; meça a tensão de linha entre as barras de cobre de entrada de CA U, V e W, que deve estar entre 360 VAC e 440 VAC; reinstale o deflector.

Passo 4: Certifique-se de que que o superior deflector está no no sítio e ligar ligar os dois CA de entrada de entrada q1 e Q2.

Passo 5: Retire o deflector superior e meça a tensão de linha entre U, V e W na extremidade traseira do disjuntor de entrada CA. Deve situar-se entre 360 VAC e 440 VAC. Reinstale o deflector.

Passo 6: Meça a tensão de entrada no lado superior do disjuntor de distribuição CA. Deve situar-se entre 207 VAC e 253 VAC.

Passo 7 : Ligar todos os disjuntores Q5, Q6, Q7, Q8 e Q9 da distribuição de energia CA em sequência e medir a tensão de saída na parte inferior do disjuntor, que deve estar entre 207 VAC e 253 VAC.

-------------------------------------------------

Se encontrar algum problema ou tiver dúvidas, por favor Envie um bilhete.
