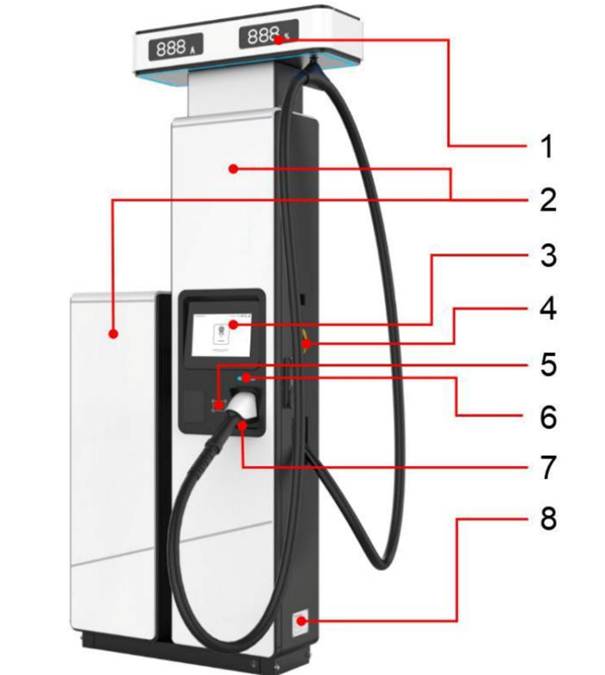

  • 2.4 Aspeto
  • 2.5 Introdução do dispositivo interno

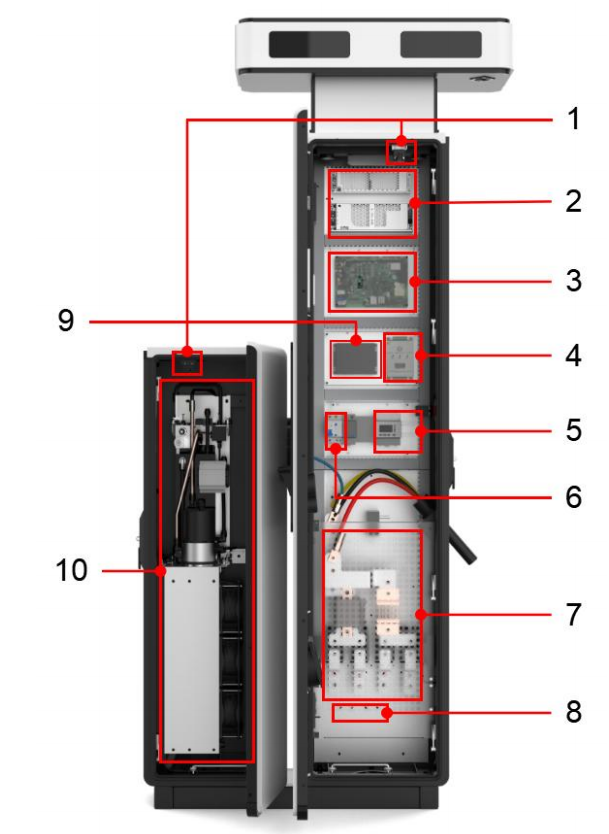

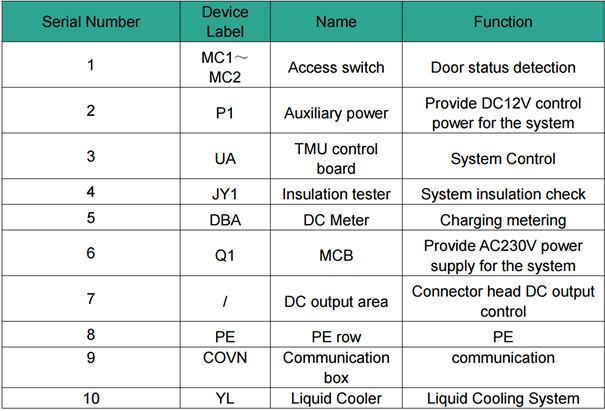

    • 2.5.1 Componentes internos da porta frontal
• 3. Transporte
  • 3.1 Etiqueta na embalagem do produto
  • 3.2 Transporte
• 4. Instalação
  • 4.1 Seleção da área de instalação
    • 4.1.1 Requisitos gerais de seleção do local
  • 4.2 Requisitos de instalação
    • 4.2.1 Requisitos do ambiente de instalação

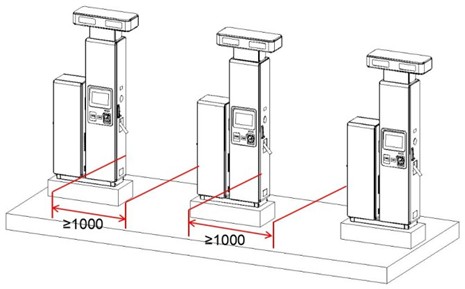

    • 4.2.2 Requisitos de distância de obstáculos:

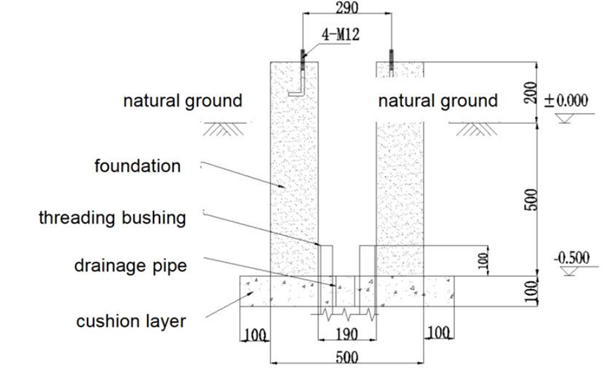

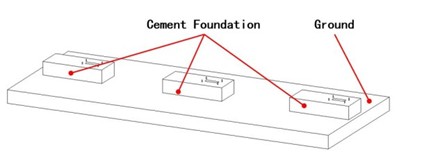

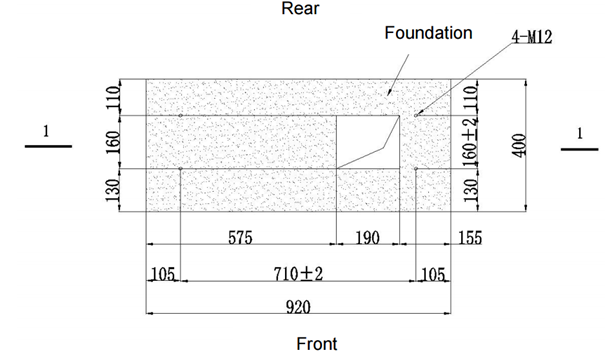

    • 4.2.3 Requisitos de fundação:
    • 4.2.4 Requisitos de construção da fundação
  • 4.3 Preparação da instalação
    • 4.3.1 Preparação da proteção
    • 4.3.2 Equipamento de manuseamento

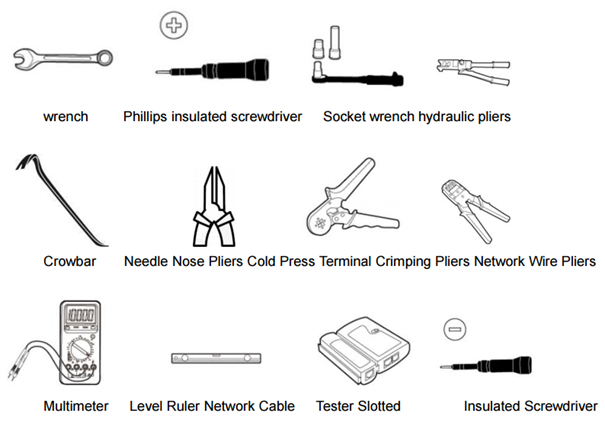

    • 4.3.3 Ferramentas de instalação
    • 4.3.4 Preparação do cabo
      • 4.3.4.1 Recomendações para os cabos
      • 4.3.4.2 Requisitos de ligação de cabos
      • 4.3.4.3 Requisitos de segurança
      • 4.3.4.4 Requisitos de encaminhamento de cabos
      • 4.3.4.5 Requisitos para Colocação dos cabos de ligação à terra de proteção
    • 4.3.5 Confirmação do interrutor de proteção
  • 4.4 Instalação
    • 4.4.1 Desembalagem do Gabinete

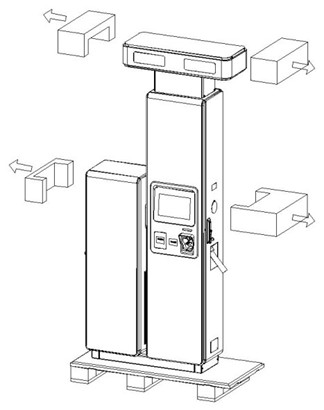

      • 4.4.1.1 Retirar a embalagem de madeira do armário.

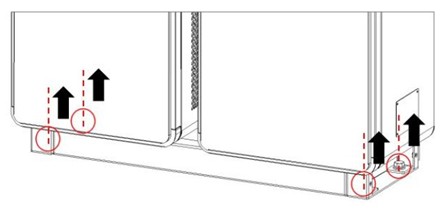

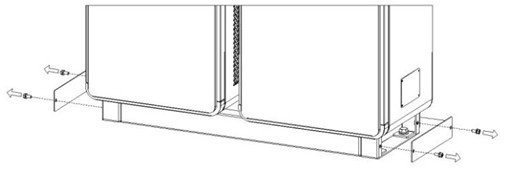

      • 4.4.1.2 Remoção do deflector da base do armário
      • 4.4.1.3 Remoção da palete do armário
      • 4.4.1.4 Retirar a placa de proteção
      • 4.4.1.5 Retirar a proteção do cabo da base do armário
    • 4.4.2 Instalação do armário
      • 4.4.2.1 Utilize uma empilhadora ou uma grua para colocar o armário na plataforma de cimento  Plataforma.
    • 4.4.2 Fixação do armário
    • 4.4.3 Ligação à terra do armário

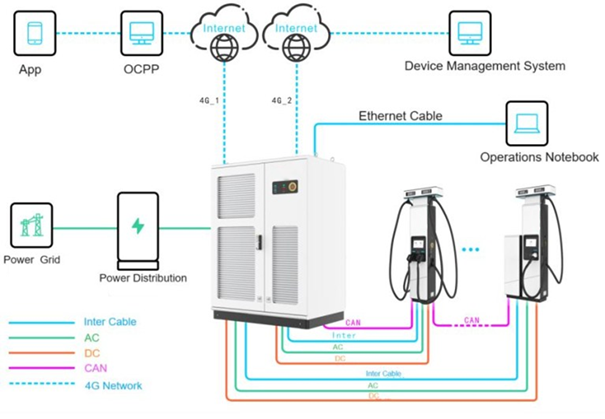

    • 4.4.4 Diagrama de cablagem do armário
      • 4.4.4.1 Diagrama de cablagem da entrada de energia
      • 4.4.4.2 Diagrama da cablagem de comunicação e entrada CA

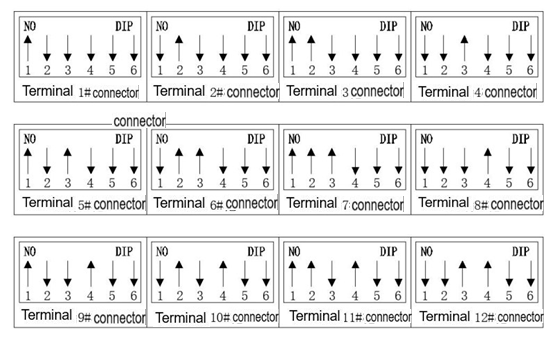

    • 4.4.5 Conector de carregamento Marcação de endereços
  • 4.6 Ligação
    • 4.6.1 Ligação

1. Instruções de segurança

Declaração

Antes de transportar, armazenar, instalar, operar, utilizar e efetuar a manutenção do equipamento, leia primeiro este manual e siga rigorosamente as instruções.

Respeite todas as precauções de segurança indicadas no equipamento e no manual.

Os itens "Perigo", "Aviso" e "Cuidado" no manual não representam todos os itens de segurança que devem ser observados. O utilizador deve também cumprir as normas internacionais, nacionais ou regionais e as práticas industriais relevantes.

A empresa não assume qualquer responsabilidade por qualquer violação dos requisitos de operação de segurança ou violação das normas de segurança para a conceção, produção e utilização do equipamento.

Este equipamento  deve ser utilizado num  ambiente  que cumpra as especificações de design . Caso contrário,

a possível falha do equipamento, mau funcionamento do equipamento ou danos nos componentes não está dentro do âmbito da garantia de qualidade do equipamento. Caso contrário, a empresa não será responsável por indemnizações por danos pessoais, perdas de propriedade, etc.

Todas as operações  incluindo transporte, armazenamento, instalação, operação, utilização e manutenção devem estar em conformidade com leis aplicáveis , regulamentos, normas e especificações.

A Empresa não será   responsável por qualquer das  seguintes circunstâncias ou suas consequências

• Danos no equipamento causados por terramoto, inundação, erupção vulcânica, deslizamento de lama, relâmpago , incêndio, guerra, conflito armado, tufão, furacão, tornado, condições meteorológicas extremas;
• Não for utilizado de acordo com as condições de utilização descritas neste manual;
• O ambiente de instalação e utilização não está em conformidade com as normas internacionais, nacionais ou regionais relevantes;
• A instalação e manutenção do equipamento são efectuadas por pessoal não qualificado;
• Não cumprimento das instruções de funcionamento e dos avisos de segurança do produto e da documentação;
• Desmontagem não autorizada, modificação do produto ou modificação do código do software;
• Danos causados pelo transporte efectuado pelo utilizador ou por um terceiro a quem o utilizador confia;
• Danos causados por condições de armazenamento que não cumpram os requisitos da documentação do produto;
• Os materiais e ferramentas que o utilizador traz consigo não cumprem os requisitos das leis locais, regulamentos e normas relevantes;
• Danos causados por negligência, intenção, negligência grave, operação incorrecta ou razões não imputáveis à nossa empresa.

1.1 Segurança pessoal

———————————————————————————————————————

 Perigo :

É estritamente proibido operar com a alimentação ligada durante o processo de instalação. É proibido instalar ou retirar cabos com a corrente eléctrica ligada.  A formação de arcos ou faíscas no núcleo do cabo pode resultar em incêndio ou ferimentos pessoais.

———————————————————————————————————————

 Perigo :

Quando o equipamento está sob tensão, o funcionamento irregular ou incorreto pode provocar um incêndio ou choque elétrico, resultando em ferimentos pessoais ou perda de propriedade.

———————————————————————————————————————

Perigo :

Durante o funcionamento, é estritamente proibido usar relógios, pulseiras, anéis, colares e outros objectos condutores para evitar choques eléctricos e queimaduras.

———————————————————————————————————————

Perigo :

Devem ser utilizadas ferramentas de isolamento especiais durante a operação para evitar choques eléctricos ou falhas de curto-circuito. O nível de tensão suportável do isolamento deve cumprir os requisitos das leis, regulamentos, normas e especificações locais.

———————————————————————————————————————

Aviso :

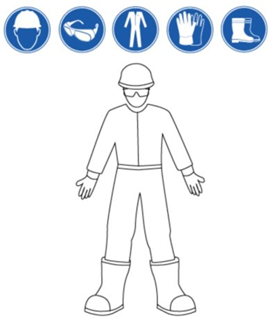

Durante a operação , equipamento especial de proteção   deve ser utilizado, tal como  vestuário de proteção, sapatos isolantes, óculos de proteção, capacetes de segurança , luvas isolantes, etc.

1.1.1.Requisitos  gerais

• Não desativar os dispositivos de proteção do equipamento.
• Não ignorar os avisos, as advertências e as precauções contidas no manual e no aparelho.
• Durante o funcionamento do equipamento, se for detectada qualquer falha que possa causar ferimentos pessoais ou danos no equipamento, o funcionamento deve ser imediatamente interrompido, comunicado ao responsável e devem ser tomadas medidas de proteção eficazes.
• Não ligar o aparelho antes de este ter sido instalado ou verificado e confirmado por profissionais.
• É proibido entrar em contacto direto, utilizar outros condutores para entrar em contacto ou entrar em contacto indireto com o equipamento de alimentação eléctrica através de objectos molhados. Antes de tocar em qualquer superfície ou terminal condutor, medir a tensão no ponto de contacto para confirmar que não há risco de choque elétrico.
• É estritamente proibido tocar na ventoinha em funcionamento com os dedos, peças, parafusos, ferramentas ou placas para evitar ferimentos nas mãos ou danos no equipamento.
• Se ocorrer um incêndio, o pessoal deve evacuar o edifício ou a área do equipamento e acionar o alarme de incêndio. É estritamente proibido voltar a entrar no edifício ou na área do equipamento em chamas.

1.1.2.Requisitos  Pessoais

O pessoal que opera o equipamento deve ser profissional e formado.

Profissionais: Pessoas que estão familiarizadas com os princípios e a estrutura do equipamento, têm experiência na operação do equipamento e estão conscientes das várias fontes potenciais de de perigo e a magnitude do perigo durante a instalação, operação e manutenção do equipamento.

Pessoal formado: Pessoal que tenha recebido formação técnica e de segurança adequada e que possua a experiência necessária, que esteja consciente dos perigos que podem surgir ao efetuar uma determinada operação e que seja capaz de tomar medidas para minimizar os perigos para si próprio ou para outras pessoas.

• O pessoal responsável pela instalação e manutenção do equipamento tem de receber uma formação rigorosa, dominar os métodos de funcionamento corretos e compreender as várias precauções de segurança e as normas relevantes do país/região onde se encontra.
• Apenas profissionais qualificados ou pessoal com formação podem instalar, operar e efetuar a manutenção do equipamento.
• Apenas profissionais qualificados estão autorizados a remover instalações de segurança, depurar e reparar o equipamento.
• O pessoal envolvido em cenários especiais, como operações eléctricas, operações em altura e operações com equipamento especial, deve possuir as qualificações especiais de operação exigidas pelo país/região local.
• A substituição de equipamento ou peças (incluindo software) deve ser efectuada por profissionais autorizados.
• Exceto o pessoal que opera o equipamento, não é permitido a qualquer outro pessoal aproximar-se do equipamento.

1.2.Segurança eléctrica

———————————————————————————————————————

Perigo :

Antes de efetuar ligações eléctricas, certifique-se de que o dispositivo está intacto e sem danos, caso contrário pode provocar choques eléctricos ou incêndios.

———————————————————————————————————————

 Perigo :

O funcionamento irregular ou incorreto pode provocar acidentes como incêndios ou choques eléctricos.

———————————————————————————————————————

Aviso:

Durante o funcionamento, deve ser impedida a entrada de objectos estranhos no equipamento, caso contrário pode provocar falhas ou danos no curto-circuito do equipamento, redução da fonte de alimentação da carga ou falha de energia e ferimentos pessoais.

———————————————————————————————————————

Aviso:

Ao instalar o equipamento que precisa de ser ligado à terra, o fio de terra de proteção deve ser instalado primeiro; ao desmontar o equipamento, o fio de terra de proteção deve ser removido em último lugar. ———————————————————————————————————————

Aviso :

Tendo em conta o impacto da corrosão entre o cobre e o alumínio, é estritamente proibido utilizar fios de alumínio para acesso direto.

———————————————————————————————————————

1.2.1.Requisitos gerais

• A instalação, o funcionamento e a manutenção devem ser efectuados pela ordem das etapas indicadas no manual. Não modificar, acrescentar ou alterar o equipamento sem autorização, e não alterar a sequência de instalação sem autorização.
• Instalar vedações temporárias ou cordas de aviso na zona de trabalho e colocar um sinal de "Proibida a entrada". A entrada de pessoas não pertencentes ao pessoal é estritamente proibida.
• Antes de instalar ou retirar os cabos de alimentação, o próprio aparelho e os seus interruptores a montante e a jusante devem ser desligados.
• As estações de carregamento devem reservar a capacidade de carga de acesso à energia para satisfazer as necessidades do equipamento; a tensão e a corrente de entrada CA do equipamento devem cumprir os requisitos do índice de parâmetros técnicos.
• Em caso de emergência, premir imediatamente o interrutor de paragem de emergência e desligar o interrutor superior. Não efetuar outras operações e contactar profissionais para o seu manuseamento.
• Se encontrar líquido a entrar no aparelho, desligue imediatamente a alimentação e não continue a utilizá-lo.
• Antes de operar o equipamento, verificar cuidadosamente se as ferramentas utilizadas cumprem os requisitos e registá-las no livro; após a operação, recolhê-las de acordo com o número para evitar que sejam deixadas no interior do equipamento.
• Antes de instalar os cabos de alimentação, verificar se as etiquetas dos cabos estão corretamente marcadas e se os terminais dos cabos estão bem isolados.
• Ao instalar o equipamento, é necessário utilizar uma ferramenta de binário com uma gama adequada para apertar os parafusos. Ao apertar com uma chave inglesa, certifique-se de que a chave não está inclinada e que o erro do valor de binário não excede 10% do valor especificado.
• Utilize ferramentas de binário para fixar os parafusos e utilize marcações vermelhas para inspeção. Depois de o instalador confirmar que os parafusos estão apertados, o inspetor confirma que estão apertados e, em seguida, aplica uma marcação vermelha (a linha de marcação tem de atravessar a extremidade do parafuso).
• Certifique-se de que todas as condutas de ar estão a funcionar corretamente, controle as interferências electromagnéticas e evite que o pó ou outros materiais estranhos caiam sobre os componentes internos e as placas.
• Após a instalação, certifique-se de que todas as tampas de proteção dos componentes eléctricos, mangas isolantes e outros dispositivos estão no lugar para evitar o risco de choque elétrico.
• Depois de concluída a instalação, limpe imediatamente as ferramentas de instalação, as peças metálicas e os detritos dentro e à volta do dispositivo.
• Se o dispositivo tiver várias entradas, todas as entradas do dispositivo devem ser desligadas e o dispositivo só pode ser utilizado depois de estar completamente desligado.
• Ao efetuar a manutenção do consumo de energia ou do equipamento de distribuição por trás do equipamento de alimentação eléctrica, é necessário desligar o interrutor de saída correspondente do equipamento de alimentação eléctrica.
• Aquando da manutenção do equipamento, desligar o interrutor ou disjuntor superior, pendurar um sinal de "Não fechar" no interrutor ou disjuntor correspondente e afixar um sinal de aviso para evitar uma ligação acidental. A alimentação só pode ser ligada novamente depois de a avaria ter sido resolvida.
• Ao diagnosticar e solucionar uma avaria, se for necessário um corte de energia, devem ser tomadas as seguintes medidas de segurança: corte de energia > teste elétrico > instalação de fio de terra > afixação de sinais e instalação de barreiras.
• Verifique regularmente os parafusos dos terminais do equipamento para se certificar de que estão bem apertados e não estão soltos.
• Se o cabo estiver danificado, deve ser substituído por um profissional para evitar riscos.
• É estritamente proibido alterar, danificar ou cobrir artificialmente os logótipos e as placas de identificação do equipamento. Os logótipos que se tornem pouco nítidos devido a uma utilização prolongada devem ser substituídos atempadamente.
• Não utilizar água, álcool, óleo ou outros solventes para limpar os componentes eléctricos no interior e no exterior do equipamento

1.2.2.Ligação à terra Requisitos

• A impedância de ligação à terra do equipamento deve cumprir os requisitos das normas eléctricas locais.
• O equipamento deve estar permanentemente ligado à terra de proteção. Antes de utilizar o equipamento, verifique a ligação eléctrica do equipamento para garantir que o equipamento está ligado à terra de forma fiável (a resistência de ligação à terra não é superior a 4 ohms).
• Não operar o equipamento sem um condutor de ligação à terra instalado.
• É proibido danificar o condutor de ligação à terra e a continuidade da ligação à terra deve ser confirmada antes da ligação à terra.
• Para os aparelhos que utilizam tomadas de três pinos, certifique-se de que o terminal de ligação à terra da tomada de três pinos está ligado à terra de proteção.
• Este dispositivo é um dispositivo de grande corrente de contacto. Antes de ligar a alimentação de entrada, o terminal de ligação à terra de proteção da caixa do dispositivo deve ser ligado à terra para evitar que a corrente de fuga do dispositivo provoque choques eléctricos no corpo humano.

1.2.3.Requisitos de  Cablagem

• A seleção, instalação e encaminhamento dos cabos devem estar em conformidade com as leis, regulamentos e especificações locais.
• Ao colocar o cabo de alimentação, é estritamente proibido fazer laços ou torções. Se o cabo de alimentação for considerado insuficiente, deve ser substituído. É estritamente proibido fazer juntas ou pontos de soldadura no cabo de alimentação.
• Após a divisão dos cabos, os terminais dos cabos devem ser protegidos nos pontos de divisão dos cabos.
• Todos os cabos devem ser ligados de forma segura, bem isolados e com especificações adequadas.
• As calhas dos cabos e os orifícios dos fios não devem ter arestas vivas e as calhas dos cabos ou os orifícios dos fios devem ser protegidos para evitar que os cabos sejam riscados ou danificados por arestas vivas, rebarbas, etc.
• Os cabos do mesmo tipo devem ser agrupados em conjunto, com um aspeto direito e limpo e sem danos na bainha exterior; os cabos de tipos diferentes devem ser colocados separadamente e não devem ser emaranhados ou cruzados entre si.
• Após a conclusão da depuração, selar imediatamente a abertura do cabo com lama à prova de fogo, para evitar a entrada de humidade e de pequenos animais.
• Os cabos enterrados devem ser fixados de forma segura com suportes e braçadeiras para cabos. Os cabos na zona de enchimento devem estar em contacto estreito com o solo para evitar deformações ou danos causados por tensões durante o enchimento.
• Quando as condições externas (como o método de colocação ou a temperatura ambiente) mudam, é necessário consultar os regulamentos e especificações locais para verificar a seleção de cabos e determinar se a capacidade de transporte de corrente cumpre os requisitos.
• É proibido efetuar operações irregulares, como empurrar os cabos diretamente para fora do veículo, para evitar danos nos cabos que podem levar à degradação do seu desempenho, afectando a capacidade de transporte de corrente e o aumento da temperatura, etc.

1.2.4.Requisitos  Anti-estática

• A eletricidade estática gerada pelo corpo humano pode danificar os componentes sensíveis à estática na placa, como os circuitos integrados de grande escala (LSI).
• Antes de tocar numa placa de circuitos ou num chip, é necessário respeitar as normas de proteção eletrostática. Deve usar vestuário de trabalho anti-estático, luvas anti-estáticas ou uma pulseira, e a outra extremidade da pulseira anti-estática deve estar bem ligada à terra.
• Ao segurar uma placa ou um módulo com uma placa de circuitos exposta, deve segurar a borda da placa ou do módulo sem componentes. Não tocar nos componentes com as mãos.
• As placas ou módulos desmontados devem ser embalados com materiais de embalagem anti-estática antes de poderem ser armazenados ou transportados.

1.3. Requisitos  do Ambiente

———————————————————————————————————————

 Perigo :

 É estritamente  proibido colocar o dispositivo  em um ambiente  com gás inflamável ou explosivo  ou fumo, e é proibido efetuar qualquer operação  num tal ambiente .

———————————————————————————————————————

 Perigo :

É estritamente proibido  guardar objectos inflamáveis e explosivos  na área do equipamento  . ———————————————————————————————————————

 Perigo :

É estritamente proibido colocar o aparelho perto de fontes de calor ou de fogo, tais como fogo de artifício, velas,

aquecedores ou outros dispositivos de aquecimento  . O calor para o dispositivo  pode causar danos para o dispositivo  ou causar um incêndio.

———————————————————————————————————————

Aviso:

Quando o aparelho estiver a funcionar, não bloqueie as aberturas de ventilação, o sistema de arrefecimento ou cubra-os com outros objectos para evitar que a temperatura elevada danifique o aparelho ou provoque um incêndio.

———————————————————————————————————————

1.3.1.Requisitos  Gerais

• O ambiente de temperatura e humidade para armazenar o equipamento deve ser adequado. O equipamento deve ser armazenado numa área limpa, seca e bem ventilada e protegido contra poeira e condensação.
• É estritamente proibido instalar e utilizar o equipamento para além do âmbito especificado pelos indicadores técnicos, sob pena de afetar o desempenho e a segurança do equipamento.
• É estritamente proibido instalar, utilizar e operar equipamentos e cabos no exterior (incluindo, mas não se limitando a, mover equipamentos, operar equipamentos e cabos, ligar e desligar interfaces de sinal ligadas ao exterior, operações a grande altitude, instalação no exterior, abertura de portas, etc.) em condições climatéricas severas, tais como relâmpagos, chuva, neve e vendavais de força 6 ou superior.
• É estritamente proibido instalar o equipamento num ambiente com pó, fumo, gás volátil, gás corrosivo, infravermelhos e outras radiações, solventes orgânicos ou sal em excesso.
• É estritamente proibido instalar o aparelho num ambiente com poeiras metálicas condutoras ou poeiras magnéticas.
• É estritamente proibido instalar o equipamento em áreas onde seja provável o desenvolvimento de fungos, bolores e outros microorganismos.
• É estritamente proibido instalar o equipamento em áreas com fortes vibrações, fortes fontes de ruído e fortes interferências de campos electromagnéticos.
• A seleção do local deve estar em conformidade com as leis, regulamentos e normas locais relevantes.
• O ambiente de instalação deve ter uma superfície de solo sólida, sem solo de borracha, solo macio ou solo propenso a afundar-se. É estritamente proibido escolher áreas baixas ou áreas propensas a acumulação de água. O nível do local deve ser superior ao nível de água historicamente mais elevado da zona.
• Durante a instalação, operação e manutenção, é necessário limpar primeiro a água acumulada, gelo, neve ou outros detritos na parte superior antes de abrir a porta para evitar que os detritos caiam no equipamento.
• Ao instalar o equipamento, certifique-se de que a base de instalação é robusta e cumpre os requisitos de suporte de carga do equipamento.
• Todos os orifícios de cablagem têm de ser selados. Utilize lama de vedação para vedar os orifícios onde a cablagem foi instalada e utilize as tampas fornecidas com o equipamento para vedar os orifícios onde não foi instalada cablagem.
• Depois de instalar o equipamento, remova os materiais de embalagem vazios, como caixas de papelão, espuma, plástico, abraçadeiras, etc., da área do equipamento.

1.4. Segurança  com Máquinas

 ———————————————————————————————————————

 Perigo :

  Quando trabalha em alturas, tem de usar um capacete de segurança  , um cinto de segurança  ou uma corda de cintura   e amarrá-lo a uma estrutura firme e resistente . É estritamente proibido pendurar-se em objectos em movimento instáveis ou em metal com arestas vivas para evitar que o gancho  escorregue e provoque um acidente de queda .

———————————————————————————————————————

  Aviso:

As ferramentas devem ser totalmente preparadas e inspeccionadas por organizações profissionais. É proibido utilizar ferramentas com cicatrizes, que não tenham sido inspeccionadas ou que tenham ultrapassado o período de validade da inspeção. Assegure-se de que as ferramentas são firmes e não estão sobrecarregadas.

———————————————————————————————————————

  Aviso:

  O armário deve ser firmemente fixado para evitar que se incline e caia devido a um centro instável de gravidade, o que poderia causar problemas tais como lesões para instaladores e danos para eq.

———————————————————————————————————————

  Aviso:

É estritamente proibido efetuar furos no equipamento. Os furos danificam a vedação, o desempenho da blindagem electromagnética, os componentes internos e os cabos do equipamento. As aparas de metal geradas pela perfuração entrarão no equipamento e causarão curto-circuitos nos componentes e placas de circuito.

———————————————————————————————————————

1.4.1.Requisitos  Gerais

• Os riscos de pintura que ocorrem durante o transporte e a instalação do equipamento devem ser reparados atempadamente, e é estritamente proibido expor as partes riscadas durante muito tempo.
• Sem a avaliação da nossa empresa, é proibido efetuar soldadura por arco, corte e outras operações no equipamento.
• É proibido instalar outro equipamento na parte superior do equipamento sem a avaliação da nossa empresa.
• Quando trabalhar no espaço acima da parte superior do equipamento, deve colocar uma proteção na parte superior do equipamento para evitar danos no equipamento.
• Utilize as ferramentas corretas e domine a forma correta de as utilizar.

1.4.2.Levantamento de Objectos Pesados  com Segurança

• Quando transportar objectos pesados, esteja preparado para suportar o peso para evitar ser esmagado ou torcido pelos objectos pesados.
• Quando várias pessoas transportam objectos pesados ao mesmo tempo, a altura e outros factores devem ser tidos em consideração para garantir que a carga é transportada corretamente. Distribuição equilibrada da quantidade.
• Quando duas ou mais pessoas transportam objectos pesados em conjunto, uma pessoa deve ser responsável e levantar ou baixar o equipamento ao mesmo tempo.O ritmo de verificação é unificado.
• Ao deslocar o equipamento à mão, deve usar luvas de proteção, calçado de trabalho e outro equipamento de proteção de segurança para evitar ferimentos.
• Ao transportar o equipamento à mão, aproxime-se primeiro do objeto, agache-se e utilize a força das pernas. Não utilize a força das suas costas.
• Utilize a sua força para levantar o objeto lentamente e com firmeza. Não o levante subitamente nem torça o tronco.
• Ao deslocar ou levantar o aparelho, segure a pega ou apoie-se na extremidade inferior do aparelho em vez das peças instaladas. A pega do módulo.
• Não levante rapidamente objectos pesados acima da altura da cintura. Coloque os objectos pesados numa bancada de trabalho ou num chão adequado, a meia altura da cintura. De seguida, ajuste a posição da palma da mão e levante-o.
• Ao deslocar objectos pesados, é necessário utilizar uma força equilibrada e constante; a velocidade de deslocação deve ser uniforme e lenta; o posicionamento requer um movimento constante e lento.
• Evite qualquer impacto ou queda que possa riscar a superfície do dispositivo ou danificar os componentes e cabos do dispositivo.
• Ao transportar objectos pesados, tenha especial cuidado junto a bancadas de trabalho, declives, escadas e locais onde seja fácil escorregar.
• Ao passar pela soleira, certifique-se de que a porta é suficientemente larga para permitir a passagem do equipamento, de modo a evitar que os seus dedos sejam atingidos ou arranhados.
• Ao transferir objectos pesados, mova os pés em vez de torcer a cintura. Quando for necessário levantar e transferir objectos pesados ao mesmo tempo,
• Primeiro, aponte os pés na direção em que pretende mover o objeto e, em seguida, mova-o.
• Quando se utiliza um empilhador para o transporte, este deve estar na posição intermédia para evitar que tombe. Antes da deslocação, apertar o equipamento com cordas.
• Fixo no empilhador; ao deslocar-se, necessita de cuidados especiais.
• No transporte, optar por transporte marítimo ou estradas com boas condições de circulação. Não apoiar o transporte ferroviário e aéreo. Reduz a inclinação e a inclinação.

1.4.3.Precauções para  Elevação em Segurança

• O pessoal que efectua as operações de elevação deve receber formação adequada e ser qualificado antes de poder assumir o seu posto.
• Devem ser colocados sinais de aviso temporários ou vedações na zona de elevação para a isolar.
• As fundações para as operações de elevação devem corresponder às exigências de carga da grua.
• Antes de proceder à elevação, certifique-se de que as ferramentas de elevação estão firmemente fixadas a um objeto fixo ou a uma parede que cumpra as normas de suporte de carga.

• Durante o içamento, é estritamente proibido entrar debaixo da lança ou do objeto içado.
• Durante a elevação, é proibido arrastar o cabo de aço ou o equipamento de elevação, e é proibido utilizar objectos duros para bater.
• Durante o processo de elevação, certifique-se de que o ângulo entre os dois cabos não é superior a 60°, conforme ilustrado na figura abaixo.

1.5.Segurança do Equipamento de Carregamento

1.5.1.Notas Gerais

• Quando o dispositivo de carregamento é transportado sozinho, deve ser adicionada uma proteção adequada para evitar danos no dispositivo devido a vibração, impacto ou queda.
• Não permita que as crianças se aproximem, toquem ou utilizem a estação de carregamento.
• Não coloque objectos perigosos, tais como materiais inflamáveis, explosivos ou combustíveis, produtos químicos, vapores inflamáveis, etc., perto do carregador.
• Não utilize o dispositivo quando este se encontrar em condições anormais, tais como entrada de água, fugas, etc.
• Não utilize o carregador se o equipamento estiver defeituoso. Não o utilize sem autorização quando o carregamento estiver anormal. Se encontrar alguma anomalia, contacte atempadamente o pessoal.
• Não tentar desmontar, reparar ou modificar o carregador. Se necessitar de reparação ou modificação, contacte o pessoal. Um funcionamento incorreto pode provocar danos no equipamento, fugas de água, fugas eléctricas, etc.
• Siga rigorosamente as instruções de carregamento e os avisos no dispositivo, caso contrário, existe o risco de choque elétrico e incêndio.
• O pessoal de operação e manutenção deve inspecionar e manter regularmente o interrutor de paragem de emergência para garantir a sua eficácia.
• Em caso de falha de energia, as reparações devem ser efectuadas por profissionais ou pessoal de manutenção autorizado.
• Em caso de incêndio, inundação do equipamento de carregamento ou outros acidentes, é estritamente proibido aproximar-se do equipamento de carregamento. Informe imediatamente os profissionais que estão familiarizados com o equipamento e os métodos de resposta de emergência para lidar com a emergência.

1.5.2.Notas Sobre a utilização do carregador

• Este aparelho só é utilizado para carregar veículos eléctricos.
• Quando não estiver a utilizar o carregador, coloque o conetor de carregamento no suporte do conetor para evitar contaminação e danos desnecessários.
• Antes de carregar, é necessário verificar o dispositivo de carregamento para garantir que não está riscado, enferrujado, rachado ou que a porta de carregamento, o cabo ou a superfície da ficha estão danificados. Não utilize o dispositivo se este estiver danificado.
• Antes de carregar, é necessário verificar o conetor de carregamento, o isolador do suporte do conetor, os pinos e as tomadas. Estes devem estar limpos e sem objectos estranhos. Se forem encontrados objectos estranhos no isolador do suporte do conetor, nos pinos e nas tomadas do conetor de carregamento, deve comunicá-lo imediatamente ao pessoal para processamento e o carregamento é proibido.
• Antes de carregar, certifique-se de que o conetor de carregamento está totalmente ligado e que o gancho está totalmente engatado
• É estritamente proibido modificar ou desmontar o conetor de carregamento sem autorização e é estritamente proibido utilizar cabos ou adaptadores externos; caso contrário, pode ocorrer uma falha de carregamento e, em casos graves, pode ocorrer um incêndio.
• É estritamente proibido utilizar objectos afiados, como chaves de fendas e pinças, para tocar nos pinos do conetor de carregamento e nas tomadas do suporte do conetor, para evitar danificar os pinos e as tomadas.
• Não introduzir os dedos na ficha de carregamento.
• É estritamente proibido mergulhar o conetor de carregamento em água.
• É estritamente proibido pisar ou passar por cima da cabeça do conetor de carregamento ou do fio do conetor.
• É estritamente proibido tocar na porta de carregamento quando o veículo está a carregar.
• É estritamente proibido retirar a cabeça do conetor durante o carregamento para garantir a segurança pessoal e do veículo durante o carregamento.
• Em caso de trovoada, recomenda-se a interrupção do carregamento do veículo, uma vez que os relâmpagos podem danificar o equipamento de carregamento.
• Em caso de emergência, prima imediatamente o interrutor de paragem de emergência, não efectue outras operações e contacte profissionais para o ajudar.
• Durante o processo de carregamento, é proibido conduzir o veículo. O carregamento deve ser efectuado com o veículo parado. No caso dos veículos eléctricos híbridos, desligar o motor antes de carregar.
• Durante o processo de carregamento, o operador de carregamento deve assegurar-se de que o processo de carregamento é monitorizado. Em caso de condições climatéricas extremas, como tufões, chuvas fortes, granizo, etc., o processo de carregamento deve ser imediatamente interrompido.Após a conclusão do carregamento, é estritamente proibido pôr o veículo em marcha sem desligar a ficha do veículo.

2. Introdução

2.1 Descrição do produto

O carregador é composto principalmente por quatro partes: Entrada e saída CC, sistema de arrefecimento líquido, interação com o veículo e sistema de controlo. O terminal de arrefecimento líquido está equipado com um conetor de carregamento CCS2 DC com uma saída DC máxima de 500A por conetor.

O diagrama de rede do sistema é o seguinte:

2.3 Ficha de dados

As especificações são apresentadas num artigo separado [AQUI]

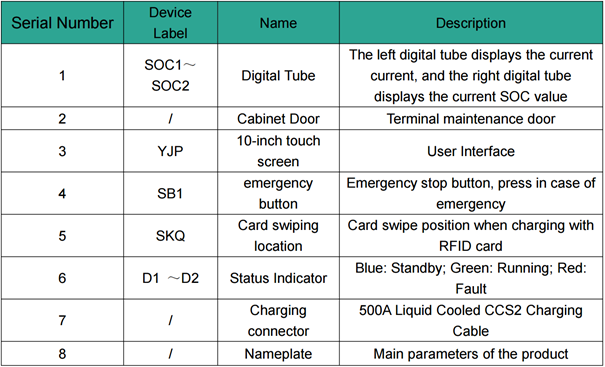

2.4 Aspeto

O botão de paragem de emergência é utilizado apenas em situações de emergência. Não o utilize em situações que não sejam de emergência. Depois de utilizar o botão de paragem de emergência, se a cobertura de proteção do botão de paragem de emergência estiver danificada, é necessário substituir a cobertura de proteção.

Recomenda-se a reserva de uma placa de ligação à terra perto da posição de ligação à terra do terminal durante o planeamento e a construção do local. Ao enterrar previamente a grelha de terra, a placa de ligação à terra deve ser suficientemente comprida (mais de 100 mm para além da base) para assegurar a ligação ao ponto de ligação à terra do armário.

2.5 Introdução do dispositivo interno

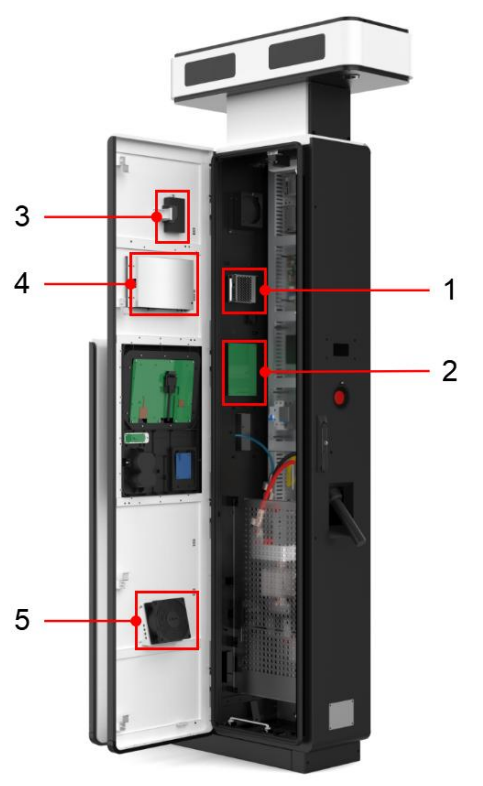

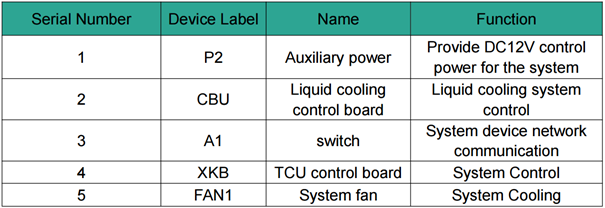

2.5.1 Componentes internos da porta frontal

3. Transporte

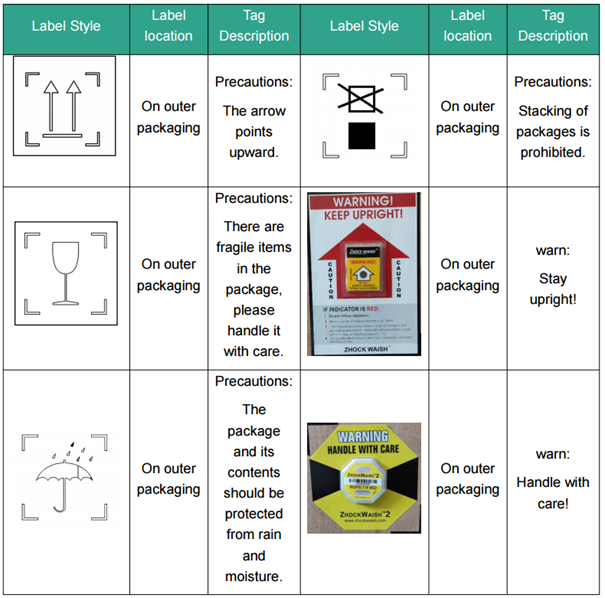

3.1 Etiqueta na embalagem do produto

3.2 Transporte

 ——————————————————————————————————————

 Aviso :

Durante o processo de transporte e entrega do armário, certifique-se de que compreende as dimensões, o peso e os requisitos de embalagem de transporte do armário para garantir uma entrega segura no local. Consulte os parâmetros do armário, organize as ferramentas de transporte de forma adequada e verifique se as passagens do local de instalação cumprem os requisitos de espaço e equipamento para o transporte.

———————————————————————————————————————

4. Instalação

4.1 Seleção da área de instalação

———————————————————————————————————————

 Aviso :

 Por favor, verifique cada item de  de acordo com para os requisitos de  e instale depois de os requisitos de serem cumpridos. A empresa não se responsabiliza pelos prejuízos causados por uma instalação forçada sem o cumprimento dos requisitos do sítio.

———————————————————————————————————————

4.1.1 Requisitos gerais de seleção do local

• Devem existir boas condições de comunicação 4G, ou uma interface de rede com fios que possa ligar-se à Internet.
• Devem existir condições de transporte convenientes e medidas fiáveis de combate a incêndios.
• A área do local necessária a curto prazo deve ser suficiente, e deve ser deixado espaço para expansão de acordo com as necessidades de todo o ciclo de vida.
• Escolher uma área bem ventilada.
• Manter afastado de vibrações fortes, fontes de ruído fortes e áreas com forte interferência de campos electromagnéticos.
• Mantenha-se afastado de áreas que geram poeiras, fumos, gases nocivos e áreas onde são produzidos ou armazenados artigos corrosivos, inflamáveis ou explosivos.
• A fonte de alimentação no local de instalação cumpre os requisitos das especificações técnicas do produto.
• O local de instalação é espaçoso, conveniente para o estacionamento de veículos eléctricos e operações de carregamento, e as leis e regulamentos locais também devem ser considerados Exigir.
• Recomenda-se a instalação do terminal de carregamento perto do anfitrião de carregamento; a distância máxima da cablagem entre o anfitrião e o terminal é de 80 m.
• Ao planear e construir um local, recomenda-se a reserva de uma placa de ligação à terra perto do local de ligação à terra do terminal. Deve ser reservado um comprimento suficiente para assegurar a ligação ao ponto de ligação à terra do armário.

4.2 Requisitos de instalação

4.2.1 Requisitos do ambiente de instalação

• Evite instalar por baixo de um local onde exista o risco de queda de objectos.
• O local de instalação não pode ser numa área baixa e o nível de instalação deve ser mais alto do que o nível histórico de água mais alto na área.
• O solo está em boas condições e o terreno é sólido. Não deve haver más condições geológicas, como solo de borracha e solo macio. Não escolher terrenos propensos à acumulação de água e à subsidência.

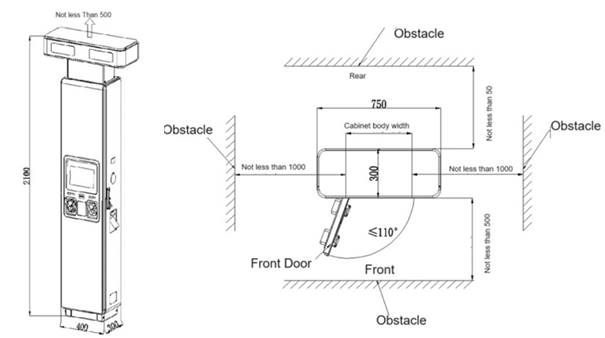

4.2.2 Requisitos de distância de obstáculos:

l Recomenda-se que o terminal seja instalado centralmente na parte de trás de dois lugares de estacionamento.

l Instalação Os requisitos de espaço são mostrados no diagrama abaixo:

4.2.3 Requisitos de fundação:

 Construa uma base  em o solo selecionado antes de instalar o equipamento . A base  deve ser planeada e concebida de acordo com os requisitos de espaço de instalação e as dimensões da base para satisfazer as necessidades de fixação e cablagem do armário.

lRecomendado altura da base é de 200 mm para satisfazer os requisitos de instalação do armário e de suporte de carga .

lO nível erro de a superfície de contacto  entre a base e o armário  deve ser inferior a 3mm.

lHá deve ser drenagem medidas em a cablagem área de a base para evitar acumulação de água .

Cimento fundação Solo

4.2.4 Requisitos de construção da fundação

• O local de instalação deste carregador é determinado de acordo com o sítio. Após a escavação da fundação, o poço da fundação deve ser compactado com um coeficiente de compactação de 0,95.
• Depois de a fundação ser escavada, a conduta da linha eléctrica deve ser pré-enterrada. A conduta do cabo deve ser feita de tubo ondulado de carbono, tubo de aço ou tubo de PVC. O diâmetro do tubo deve ser 1,5 vezes maior do que o diâmetro exterior do cabo. A posição da conduta de entrada na figura toma como exemplo a vala diretamente enterrada sob a fundação. A posição da conduta de entrada pode ser determinada de acordo com a posição da vala de cabos/vala de cabos de tijolo.
• Betão normal: fundação Fc≥14.3N/mm² , almofada Fc≥9.6N/mm², a resistência do betão pode ser aumentada no local de acordo com as condições reais
• Os parafusos M12 * 100 usam parafusos embutidos, que devem ser perpendiculares à superfície da fundação, com um comprimento exposto de 30 mm para garantir que 3 ~ 4 fios sejam expostos após o aperto da porca.

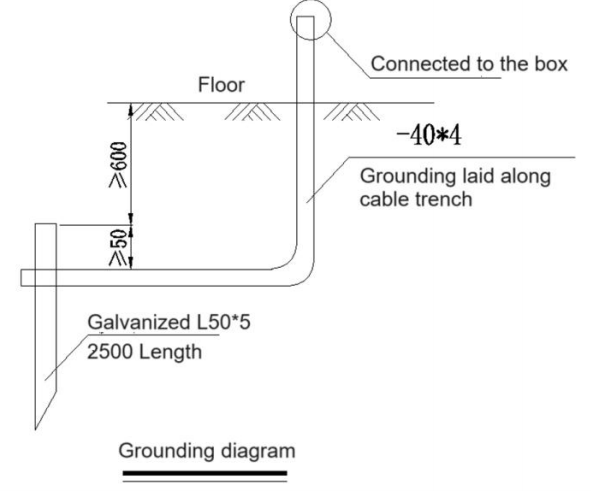

• O ferro plano de ligação à terra repetido do carregador é colocado ao longo da vala do cabo, de acordo com as leis e regulamentos locais.
• A manga de rosca é 100 mm mais alta do que a camada de almofada.
• Todas as dimensões nas figuras estão em mm.
• Todas as questões não abrangidas na figura devem ser implementadas de acordo com as normas nacionais actuais.

4.3 Preparação da instalação

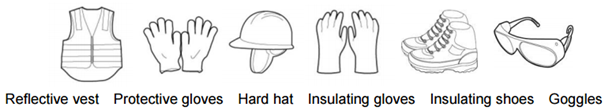

4.3.1 Preparação da proteção

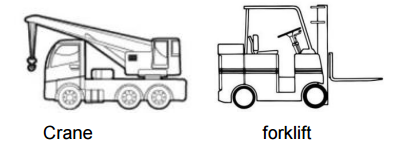

4.3.2 Equipamento de manuseamento

4.3.3 Ferramentas de instalação

4.3.4 Preparação do cabo

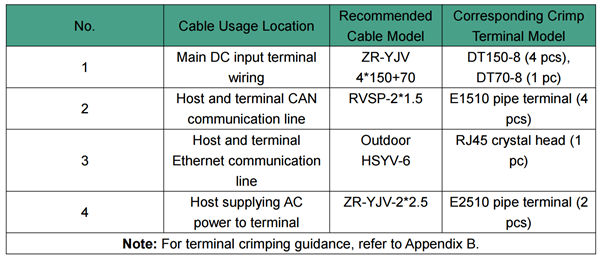

4.3.4.1 Recomendações para os cabos

4.3.4.2 Requisitos de ligação de cabos

• Os cabos semelhantes devem ser agrupados. Diferentes tipos de cabos (tais como cabos CA, cabos CC, cabos de sinal) devem ser colocados separadamente e não devem ser torcidos ou cruzados.
• Os cabos CA, os cabos CC e os cabos de sinal devem ser agrupados separadamente e não em conjunto.
• Os cabos agrupados devem estar corretamente alinhados e a bainha exterior não deve estar danificada.
• Ao agrupar as braçadeiras de cabos, as cabeças das braçadeiras devem estar viradas para a mesma direção e as braçadeiras ao mesmo nível devem estar numa linha horizontal.
• Após a instalação dos cabos, etiquetar ou marcar os cabos em ambas as extremidades, nos pontos médios ou nas curvas.
• Ao aparar as partes em excesso da braçadeira de cabo, deixe cerca de 3 mm e apare com cuidado.
• Os cabos CA e de sinal no interior do armário de terminais devem ser agrupados conforme indicado no diagrama seguinte:

4.3.4.3 Requisitos de segurança

• Tente evitar objectos afiados ou rebarbas na parede quando colocar os cabos. Se tal for inevitável, utilize um casquilho para proteger os cabos.
• Os cabos devem ser mantidos o mais longe possível de fontes de calor ou devem ser adicionados materiais de isolamento térmico entre eles para evitar danos diretos (derretimento) ou degradação funcional (envelhecimento ou rachaduras) da camada de isolamento devido ao calor.
• Deixar uma margem adequada (recomenda-se cerca de 0,1 m) nas curvas ou perto do equipamento para facilitar a manutenção dos cabos e do equipamento.

4.3.4.4 Requisitos de encaminhamento de cabos

• Quando os cabos exteriores podem ser acidentalmente danificados, devem ser protegidos, por exemplo, colocando-os em condutas.
• O diâmetro interior do tubo de proteção não deve ser inferior a 1,5 vezes o diâmetro exterior do cabo (incluindo a camada de proteção).
• Após a divisão dos cabos, é necessário instalar terminais de cabos nos pontos de divisão dos cabos para proteção.
• Coloque os cabos na direção correta e, em seguida, instale as braçadeiras de cabos.
• O encaminhamento dos cabos de alimentação tem de cumprir os regulamentos locais e os requisitos de construção.
• A disposição da linha eléctrica deve estar em conformidade com os requisitos dos desenhos do projeto de engenharia.
• Durante o processo de encaminhamento, se se verificar que o cabo de alimentação não é suficientemente longo, o cabo de alimentação
• deve ser substituído e não devem ser feitas juntas ou pontos de soldadura no cabo de alimentação.
• A instalação deve ser estritamente organizada e ter pessoal dedicado para a dirigir e coordenar. É proibido que pessoal sem formação assuma o posto e que as operações sejam efectuadas sem meios de comunicação.
• Os círculos e as torções são estritamente proibidos durante o processo de implantação.

4.3.4.5 Requisitos para Colocação dos cabos de ligação à terra de proteção

• O fio de terra de proteção do equipamento deve ser ligado à barra de terra, e a resistência de sobreposição da ligação à terra do equipamento não deve ser superior a 4Ω.
• É estritamente proibido introduzir o fio de aterramento de proteção da sobrecarga externa, e ele deve ser enterrado no subsolo ou encaminhado para dentro de casa durante todo o processo.
• Tenha cuidado para não juntar o fio de terra de proteção e o fio de sinal ou emaranhá-los uns nos outros. Mantenha uma distância entre eles para reduzir as interferências mútuas.
• É estritamente proibido instalar interruptores ou fusíveis no fio de terra de proteção.
• É estritamente proibida a utilização de outro equipamento como componente da ligação eléctrica do fio de terra de proteção.
• Todas as partes metálicas condutoras acessíveis no interior da caixa do equipamento devem ser ligadas de forma fiável ao terminal de ligação à terra de proteção.

4.3.5 Confirmação do interrutor de proteção

———————————————————————————————————————

 Perigo :

Antes de efetuar a cablagem, certifique-se de que o interrutor superior está no estado desligado e ligue primeiro os cabos de entrada e saída do armário e, em seguida, ligue os cabos no interrutor de alimentação superior do armário.

———————————————————————————————————————

Recomendação do interrutor de pré-estágio:

O interrutor CA da fase frontal do anfitrião de 480kW pode utilizar um disjuntor de quadro de 1250A para distribuição de energia, ou dois disjuntores de caixa moldada de 630A para distribuição de energia.

4.4 Instalação

4.4.1 Desembalagem do Gabinete

4.4.1.1 Retirar a embalagem de madeira do armário.

 Desembalagem ferramentas: Pé de cabra, alicate de bico fino

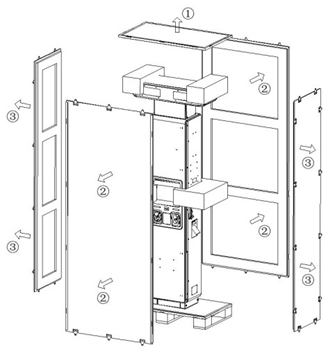

1)    Retire a embalagem de madeira.

2)    Retire os blocos de proteção EPE à volta do armário.

3)    Retire o saco PE do armário.

4.4.1.2 Remoção do deflector da base do armário

 Use uma chave de fenda Phillips  para remover os quatro parafusos  que fixam a base  defletor na frente e na traseira do gabinete e guarde temporariamente os parafusos e o defletor.

4.4.1.3 Remoção da palete do armário

 Utilize uma chave inglesa  para remover os quatro parafusos  que fixam a palete de madeira  na frente e na traseira da parte inferior do armário e coloque a palete de madeira na área de reciclagem.

4.4.1.4 Retirar a placa de proteção

Abra a porta do armário , remova os quatro parafusos  e a cobertura de proteção  em a entrada linha proteção placa, e temporariamente guarde-os  (a placa de proteção  e parafusos precisam de ser reinstalados após a ligação).

Especificação do parafuso : M4

4.4.1.5 Retirar a proteção do cabo da base do armário

Utilize uma faca utilitária , um alicate de bico fino , ou outras ferramentas  para cortar o anel de proteção do cabo    em a parte inferior  do armário ao longo da textura do anel.

4.4.2 Instalação do armário

4.4.2.1 Utilize uma empilhadora ou uma grua para colocar o armário na plataforma de cimento  Plataforma.

Requisitos de instalação do empilhador:

1. Escolha um empilhador que possa cumprir os requisitos de inserção do armário com base nos parâmetros básicos do armário.
2. Selecione a posição de inserção adequada de acordo com as instruções da palete para evitar a inclinação do armário durante a inserção.
3. Limpar o percurso de deslocação do empilhador antes da inserção, assegurando um movimento estável para evitar vibrações excessivas que possam provocar a inclinação do armário.
4. Alinhe os orifícios de instalação inferiores do armário com os parafusos de instalação predefinidos na base e, em seguida, baixe-o com firmeza.

Requisitos de instalação da grua:

1. Escolha uma grua que possa cumprir os requisitos de elevação do armário com base nos parâmetros básicos do armário e no espaço real no local.
2. Verifique se os anéis de elevação na parte superior do armário estão bem instalados antes de o içar.
3. A linga ou correia do guindaste deve estar firmemente amarrada, não solta, e o ângulo de elevação deve ser ≤60 °.
4. Ao amarrar a linga ou a correia, considere o centro de gravidade do armário para garantir a estabilidade quando o armário é levantado.
5. Limpe o percurso do braço da grua antes de efetuar o içamento, assegurando um movimento suave e estável para evitar vibrações excessivas que possam provocar a inclinação do armário.
6. Alinhe os orifícios de instalação inferiores do armário com os parafusos de instalação predefinidos na base e, em seguida, baixe-o com firmeza.

Terminal Passos de elevação:

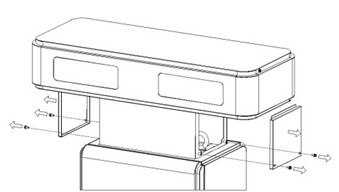

1)    Retire os parafusos e as tampas de ambos os lados e guarde-os temporariamente (as tampas e

os parafusos têm de ser reinstalados após o içamento).

2)    Amarre a funda ou a correia através dos anéis de elevação do armário, puxando-a verticalmente para cima.

Nota: Use proteção de proteção (cartão, espuma, etc.) na o de contacto áreas entre a a linga, a precinta, ou outros cabos de suporte de carga e o armário durante o içamento, para evitar fricções que possam causar a terminal enferrujar.

3)    Separe o cabo antes de entrar no armário, reservando o comprimento de acordo com o tamanho da base e a posição da cablagem interna do armário. Durante o içamento ou a inserção, manter o cabo o mais vertical possível para garantir que entra no armário suavemente à medida que o armário é baixado lentamente.

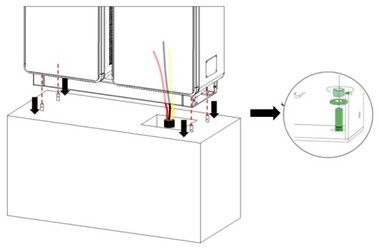

4.4.2 Fixação do armário

1)    Limpe os detritos da superfície da fundação para garantir que a planura da superfície da fundação cumpre os requisitos.

2)     Certifique-se de que os cabos pré-embutidos foram encaminhados da base para a altura correta.

3)    Mova o armário para cima do suporte de instalação, ajuste a posição para alinhar os orifícios de instalação do armário com os parafusos do suporte de instalação.

4)    Passe os cabos através do orifício de entrada de cabos inferior para dentro do armário.

5)    Baixe lentamente o armário, certificando-se de que os cabos não ficam presos ou danificados, até que a superfície inferior do armário esteja em contacto estável com o suporte de instalação.

6)     Utilize porcas e anilhas M12 para fixar o armário (binário de aperto: 450 kgf.cm).

4.4.3 Ligação à terra do armário

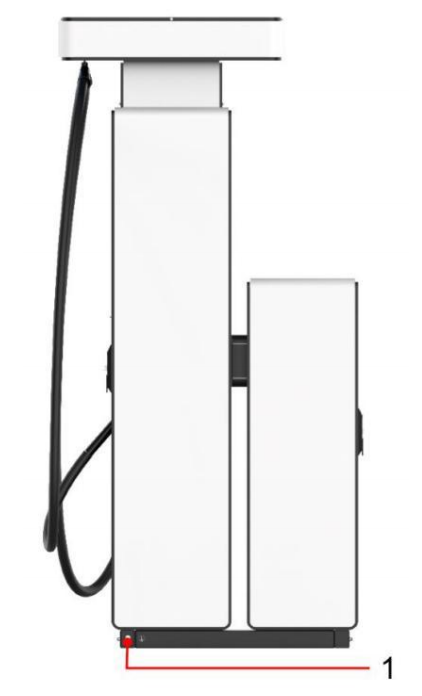

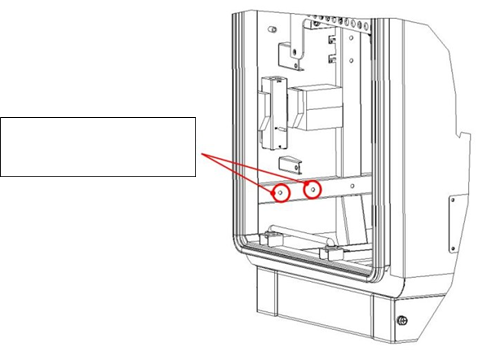

Após a fixação  do armário, utilizar parafusos M8 para fixar o aço plano de ligação à terra ao assento de ligação à terra na base do armário

direita traseira de o armário .

Nota: É é recomendado que a ligação à terra plano de aço seja diretamente ligado ao o externo barramento de terra externo.

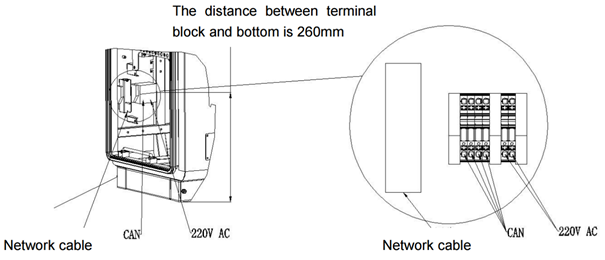

4.4.4 Diagrama de cablagem do armário

Cablagem ilustração da posição; consulte o manual de construção da cablagem para obter informações detalhadas sobre a cablagem.

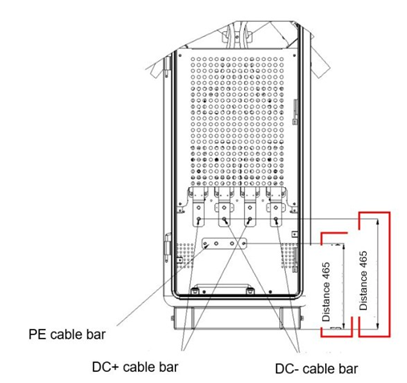

4.4.4.1 Diagrama de cablagem da entrada de energia

Instalação Torque Tabela de referência:

4.4.4.2 Diagrama da cablagem de comunicação e entrada CA

4.4.5 Conector de carregamento Marcação de endereços

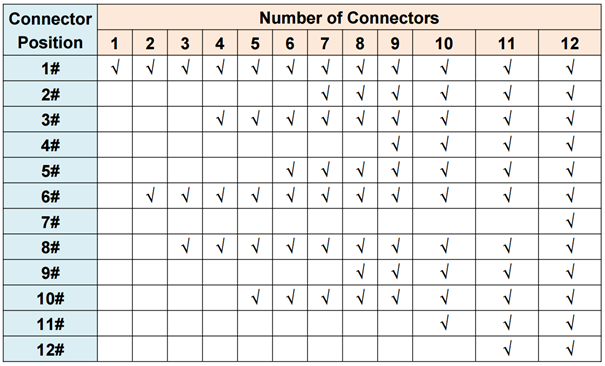

O conetor de carregamento  endereço marcação deve ser definido para a posição correta  para funcionar corretamente. De acordo com o plano da estação, defina o endereço deste conetor de terminal e ligue a cablagem de entrada DC A+, A-, B+, B- ao barramento de saída correspondente do anfitrião, de acordo com a tabela abaixo.

o binário de aperto é de 450 kgf.cm.

Os interruptores dip de endereço do conetor de carregamento são apresentados na figura abaixo:

4.6 Ligação

———————————————————————————————————————

 Perigo：

Por favor use equipamento de proteção especializado e ferramentas isoladas para evitar lesões por choque elétrico ou curto

circuito falhas.

———————————————————————————————————————

 Atenção：

• O processo de comissionamento do equipamento envolve muito conteúdo técnico, e o pessoal de comissionamento deve receber treinamento técnico correspondente. Seguir as instruções de colocação em funcionamento.
• O processo de colocação em funcionamento envolve trabalho em direto. Durante o funcionamento, coloque-se sobre materiais isolantes secos e não use objectos metálicos, como relógios e colares. Utilizar ferramentas isoladas durante a colocação em funcionamento.
• Durante o funcionamento, evitar o contacto do corpo humano com dois objectos carregados com potenciais eléctricos diferentes.
• Durante o processo de colocação em funcionamento, antes de qualquer "operação de fecho", certifique-se de que verifica se o estado das unidades ou componentes relevantes cumpre os requisitos. A tensão na extremidade dianteira do disjuntor tem de ser medida para garantir que a tensão de entrada está dentro da gama nominal.
• Durante a operação, se outras pessoas não estiverem autorizadas a operar, deve ser pendurado um sinal de proibição no equipamento de distribuição de energia: "Não feche o interrutor, alguém está a funcionar"
• Durante o processo de colocação em funcionamento, deve observar durante a colocação em funcionamento. Se encontrar algum fenómeno anormal, desligue a máquina imediatamente e continue depois de encontrar a causa.

4.6.1 Ligação

———————————————————————————————————————

 Aviso:

Assegurar-se de que todos os resultados da inspeção  estão "satisfeitos" antes de prosseguir com as seguintes operações de ligação

operações. Siga estes passos para ligar o dispositivo.

———————————————————————————————————————

1)    Assegurar a ligação correta:

Verifique se todos os cabos (incluindo o anfitrião) estão corretamente ligados e, em seguida, volte a colocar a placa de proteção do compartimento de alimentação.

2)    Coloque os disjuntores em OFF:

Certifique-se de que o disjuntor de entrada CA e o disjuntor da fonte de alimentação do terminal do lado do anfitrião estão desligados.

3)    Ligar o disjuntor do lado do anfitrião:

Coloque o disjuntor da fonte de alimentação do terminal do lado do anfitrião em ON, remova o painel frontal do disjuntor de distribuição CA e meça a tensão entre os terminais Land N da entrada CA. Deve situar-se entre 207V AC e 253V AC e, em seguida, voltar a colocar o painel.

4)    Ligue o disjuntor Q1:

Certifique-se de que o painel está no lugar e coloque o disjuntor Q1 em ON.

5)    Meça a tensão de saída:

Meça a tensão de saída do disjuntor Q1; ela deve estar entre 207V AC e 253V AC.

 -------------------------------------------------

Se você encontrar algum problema ou tiver dúvidas, por favor Envie um tíquete.
