Plug&Go- instrukcja aktywacji DLM urządzenia ładującego

SPIS TREŚCI

• Podłączanie do punktu ładowania
• Interfejs użytkownika punktu ładowania
  • Aktywacja DLM

Podłączanie do punktu ładowania

Podłącz ładowarkę do komputera za pomocą kabla Ethernet, wykorzystując port LAN punktu ładowania, a następnie włącz zasilanie ładowarki.

Sieć komputera musi być skonfigurowana w tym samym segmencie sieci, z tą samą bramą i tymi samymi ustawieniami DNS. Ponadto należy odłączyć wszystkie inne połączenia sieciowe (Wi-Fi).

Skonfiguruj adres IP, maskę podsieci i bramę komputera w tym samym zakresie IP co punkt ładowania. Kliknij prawym przyciskiem myszy na sieć zaznaczoną na poniższym obrazku i wybierz „Ustawienia sieci i Internetu":

W otwartym oknie sprawdź, czy połączenie WiFi jest ustawione na „Wyłączone", a następnie kliknij ustawienie „Ethernet":

Następnie kliknij „Edytuj" w wierszu „Przypisywanie adresu IP:":

W kolejnym oknie zmień opcję z „Automatyczne" na „Ręczne" i przełącz przełącznik „IPv4" na Wł.
Ustaw adres IP, maskę podsieci, bramę i preferowany serwer DNS zgodnie z poniższym obrazkiem:

Kliknij „Zapisz" i przejdź do konfiguracji ładowarki w przeglądarce internetowej.

Interfejs WEB UI punktu ładowania

Otwórz lokalny serwer WWW ładowarki w przeglądarce internetowej na komputerze (np. Google Chrome).

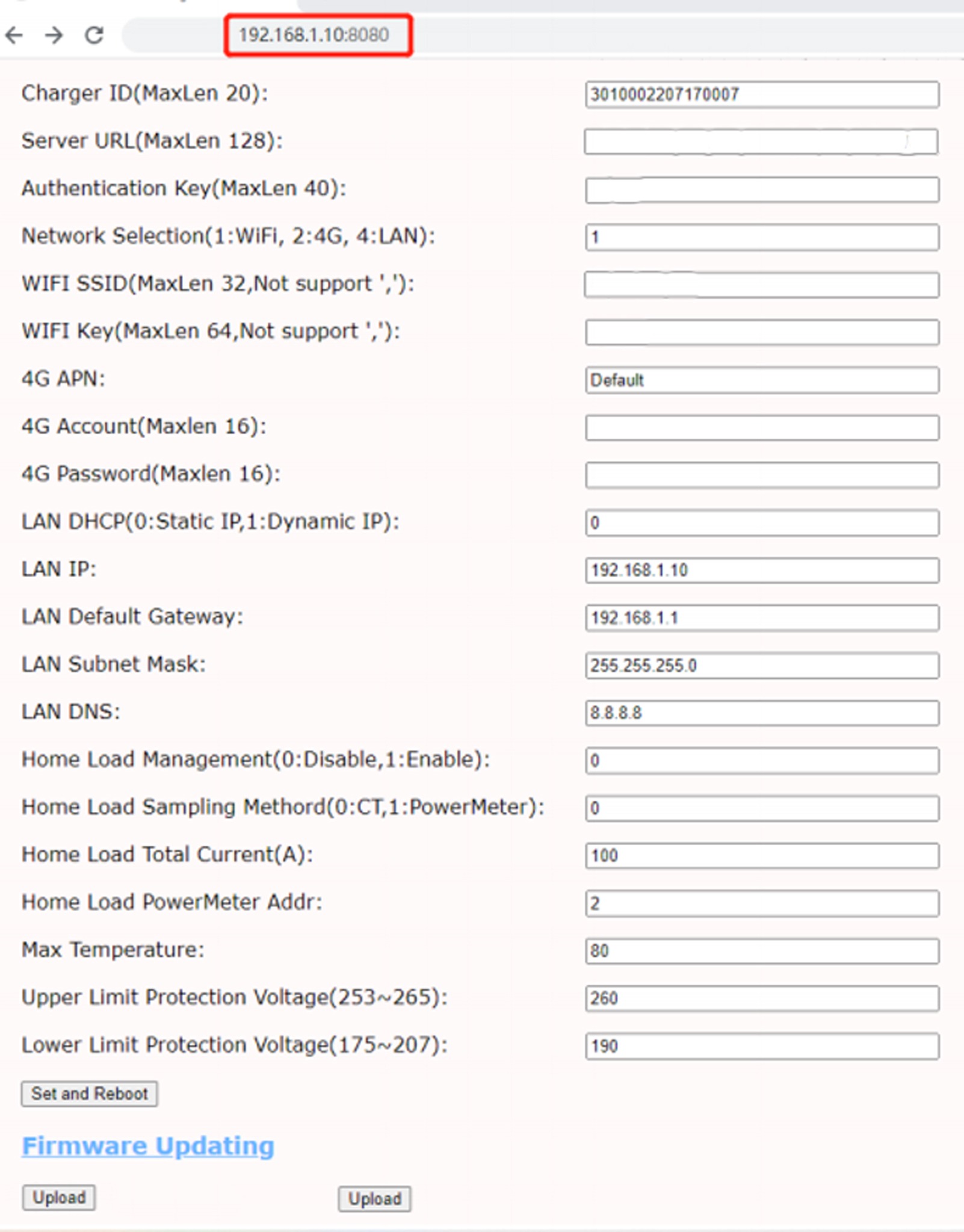

Wpisz w przeglądarce adres URL http://192.168.1.10:8080, jak pokazano poniżej.

Aktywacja DLM

DLM, znane również jako dynamiczne zarządzanie obciążeniem (dynamic load balancing), fizyczne połączenie przewodowe:

W przypadku korzystania z zewnętrznego przekładnika prądowego (CT) podłącz czarny i biały przewód otwartego CT do wejścia CTA (lub CTB / CTC) na płycie głównej punktu ładowania, przy czym czarny przewód należy podłączyć do +, a biały do −. Przekładnik CT powinien być zaciśnięty na fazie L1, L2 lub L3 w głównej rozdzielnicy elektrycznej, przed kablem fazowym wejścia głównego zabezpieczenia (MCB) instalacji domowej. Należy upewnić się, że CT jest zaciśnięty na tej samej fazie, która jest podłączona do punktu ładowania — jest to kluczowe dla prawidłowego działania funkcji DLM.

W przypadku korzystania z licznika MID podłącz złącze RS485 licznika do złącza RS485 na płycie głównej punktu ładowania.

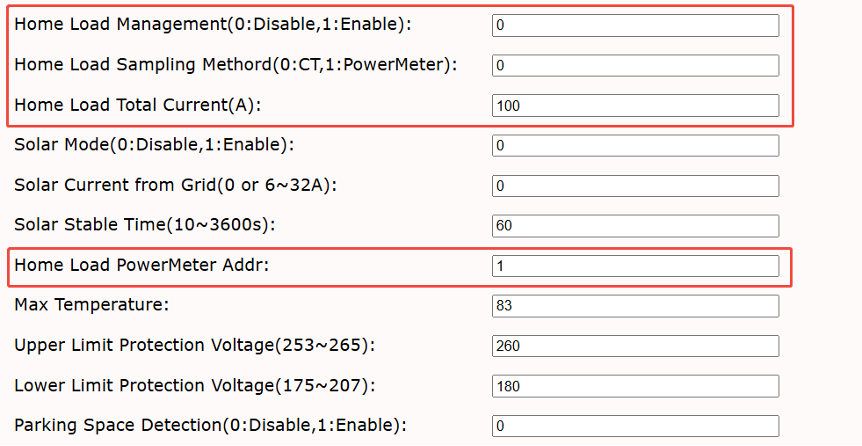

Ustawienia danych przedstawiono na poniższym obrazku.
Ustaw parametr Home Load Management na 1, aby włączyć DLM; wartość 0 wyłącza tę funkcję.
Ustaw parametr Home Load Sampling Method na 0 dla trybu CT lub na 1 dla trybu komunikacji z licznikiem.

Parametr Home Load Total Current określa maksymalny dopuszczalny prąd dla instalacji domowej.

Parametr Home Load Power Meter Addr jest wymagany tylko w przypadku korzystania z trybu komunikacji z licznikiem i musi odpowiadać adresowi licznika.
