Morek EV AC Charger one-page installation guide

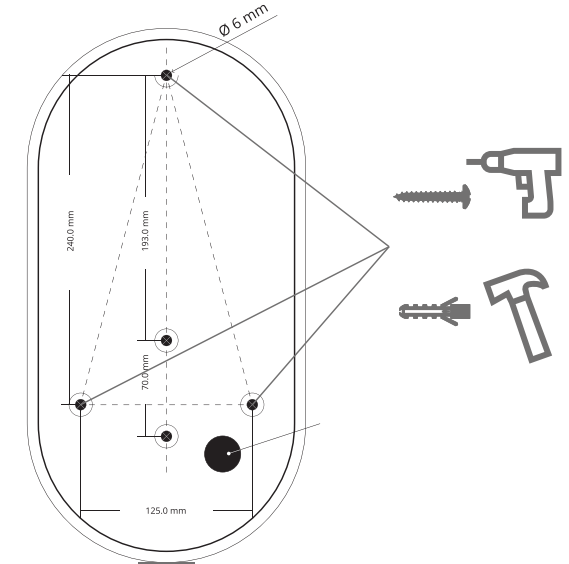

Przygotowanie do instalacji:

•    Wytnij szablon do wiercenia z kartonu.

•    Przyłóż szablon do wiercenia do ściany i wywierć otwory w oznaczonych trzech punktach mocowania.

•    Włóż kołki rozporowe do otworów montażowych.

Montaż przedniego panelu:

Użyj śrubokręta, aby zdjąć i ponownie zamontować przedni panel ładowarki. Unikaj zbyt mocnego dokręcania śrub. Unikaj nadmiernego dokręcania śrub.

Montaż stacji ładowania

Użyj wiertarki z przedłużoną końcówką wkrętaka, aby bezpiecznie przymocować ładowarkę do ściany. Należy uważać, aby nie uszkodzić elementów wewnętrznych.

Podłączenie elektryczne:

Po zamontowaniu ładowarki podłącz przewód zasilający do odpowiednich zacisków.

Rozmiary wejściowych kabli zasilających

•    AC 1P 7,4kW: Miedź, 3x4mm²

•    AC 3P 11kW: Miedź, 5x2,5mm²

•    AC 3P 22kW: Miedź, 5x6mm²

Podłączenie kabla danych:

Aby zainstalować kabel ładujący, postępuj zgodnie z załączoną instrukcją. Upewnij się, że kabel zasilający i kabel danych (CP) są prawidłowo podłączone.

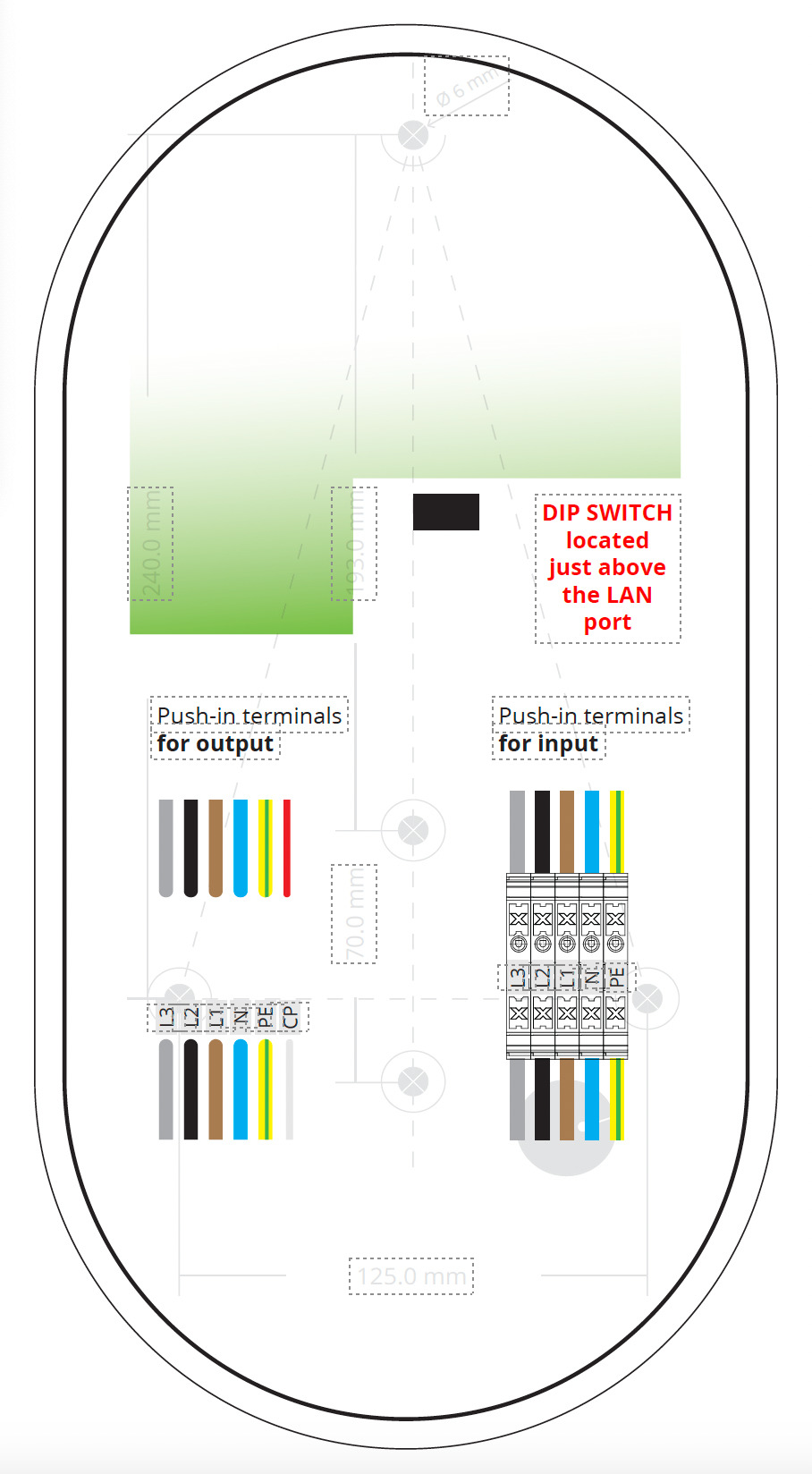

Podłączenie zacisków:

Przy podłączaniu do zacisków wciskanych Phoenix Contact zawsze używaj izolowanych końcówek kablowych odpowiedniego rozmiaru.

Mocowanie przewodów:

Bezpiecznie przymocuj i zabezpiecz przewody, aby zapobiec poluzowaniu się  przewodu podczas użytkowania.

Włączanie zasilania:

Po sprawdzeniu poprawności połączeń elektrycznych włącz zasilanie i kontynuuj konfigurację ładowarki lub, w przypadku ładowarki pozbawionej połączenia z siecią, rozpocznij proces ładowania za pomocą karty RFID.

Obniżenie mocy modelu Plug&Charge

•    W przypadku modeli Plug&Charge bez możliwości komunikacji, obniżenie mocy jest możliwe za pomocą przełącznika DIP lub poprzez podłączenie ładowarki 3-fazowej do 1-fazowej.

Przełącznik DIP znajduje się pod panelem LED, tuż nad portem sieci LAN, wewnątrz ładowarki.

•    Aby zmienić moc wyjściową z 22 kW na 11 kW, należy przesunąć drugi przełącznik w dół.

•    Aby uzyskać moc wyjściową 7,4 kW, należy podłączyć ładowarkę do jednofazowego przyłącza elektrycznego.

•    Przy prądzie 1-fazowym maksymalna moc wyjściowa ładowarki wynosi 32 A. Aby zmienić na 16A należy użyć drugiego przełącznika na przełączniku DIP.

•    Nie jest możliwe obniżenie mocy wyjściowej do 7,4 kW na ładowarce 11 kW.

•    Na zdjęciu przełącznik 3 powinien być ustawiony w GÓRĘ dla ładowarki z dodatkowym licznikiem MID i w DÓŁ dla ładowarki bez niego.
