DC tápkábel csatlakozások:
◦ Fekete a negatív (-) pólushoz
◦ Piros a pozitív (+) pólushoz
◦ Sárga/zöld a védelmi földeléshez (PE)
Kommunikációs vezetékek csatlakozásai:
◦ Kék (BU) és narancssárga (OG) a 1. és 2. csatlakozókban
◦ Fehér (WH) és lila (VT) a 3. és 4. csatlakozókban
◦ vezérlő jel (CP) az 5. csatlakozóban
* Proximity Pilot (PP) nem használatos

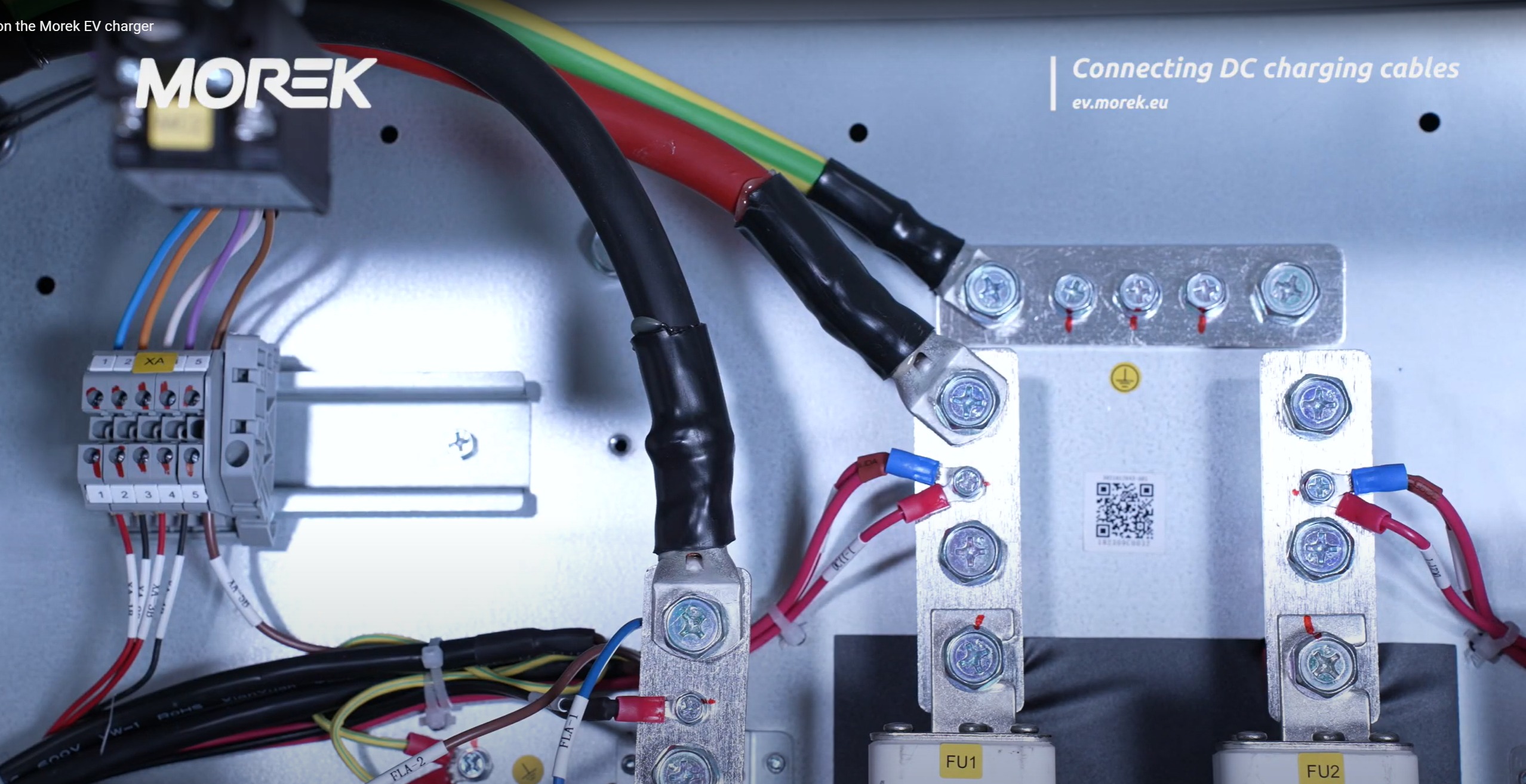

180/120/60 kW:

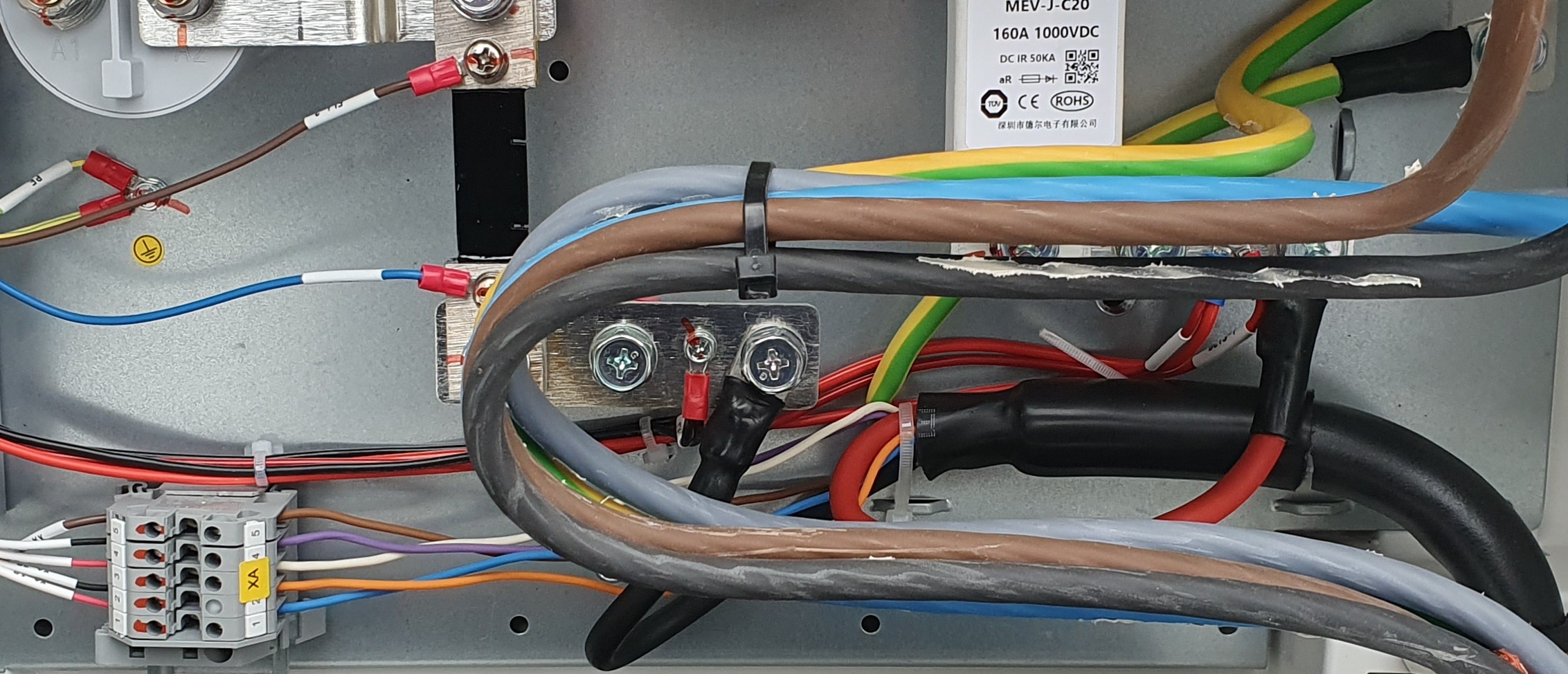

30 kW:
Installation:
