CORE Průvodce údržbou a odstraňováním chyb

Přístup k rozhraní pro správu

1. Klepněte na pravý horní roh obrazovky 3–5krát pro vstoup do Rozhraní pro správu EVSE.
2. V případě potřeby znovu klepněte 3–5krát do pravého horního rohu v rozhraní pro správu pro vstup do Testovací rozhraní.

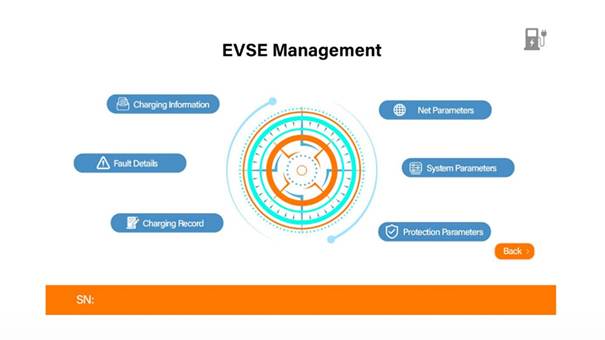

Přehled rozhraní pro správu

•  Levá stranazobrazuje:
  • Základní informace o nabíjecí stanici
  • Informace o poruchách
  • Záznamy o nabíjení
•  Pravá stranazobrazuje:
  • Nastavení sítě
  • Konfigurace systému
  • Parametry ochrany

Pro přístup do těchto sekcí je nutné zadat heslo. Výchozí heslo je: 1234

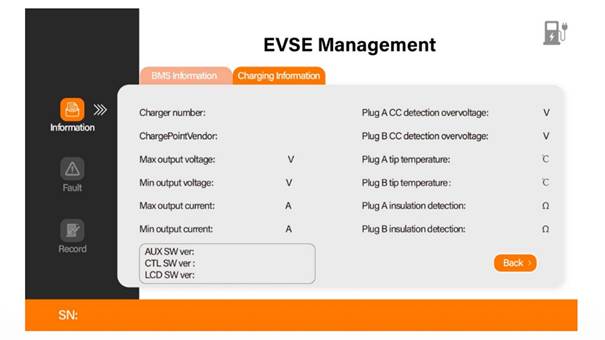

Charging Information

V této části jsou zobrazeny základní informace o nabíjecí stanici, které vám umožňují zkontrolovat klíčové údaje, jako je napětí, proud, teplota atd.

Charger Number a ChargePointVendor můžete změnit pouhým klepnutím na ně.

Prosím, neměňte žádná další nastavení.

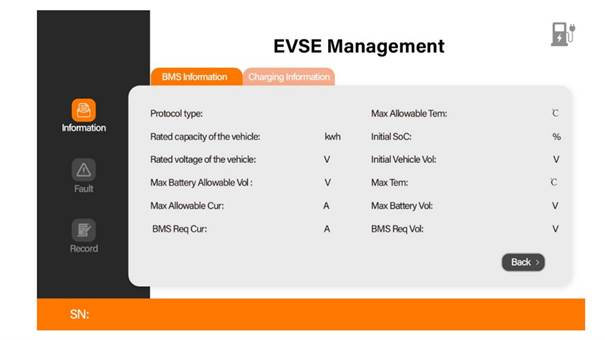

BMS Information

Zobrazí základní informace získané ze systému řízení baterie (BMS) elektromobilu.

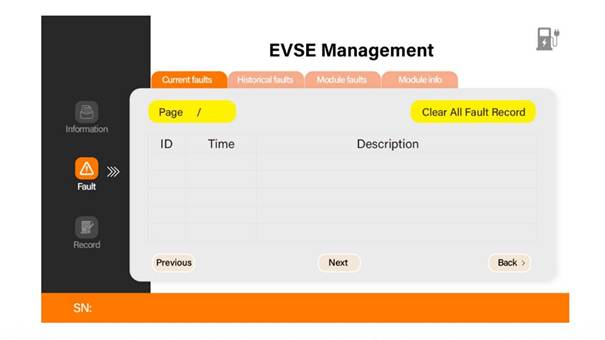

Fault Records

Zde se zobrazí všechny záznamy o poruchách. Můžete je vymazat stisknutím tlačítka v pravém horním rohu.

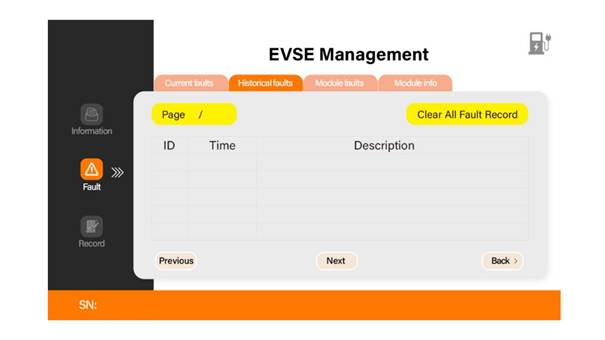

Historical faults

Zde si můžete prohlédnout celou historii zaznamenaných poruch.

Po dokončení nastavení stiskněte tlačítko „ Set (Save)“ a poté přejděte na stránku „System page“ a resetujte a restartujte nabíječku. To platí pro všechny změny hodnot v systému. Bez restartování zařízení se aktualizovaná nastavení neprojeví

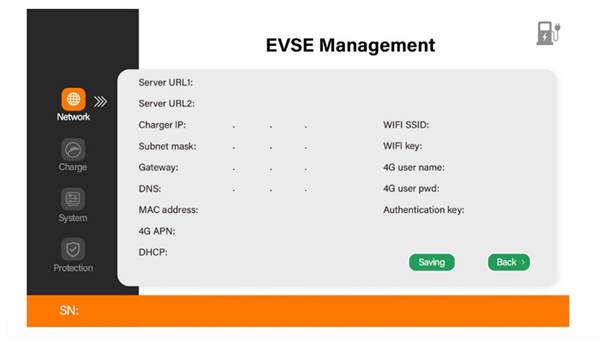

Network Parameters

Na této stránce můžete nakonfigurovat URL, IP nabíjecí stanice, Wi-Fi, 4G a další nastavení.

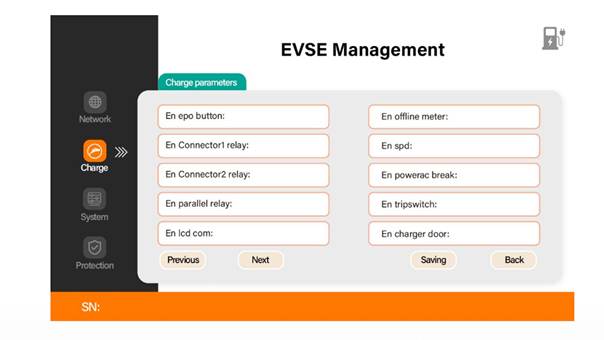

Výchozí nastavení následujících funkcí je zapnuto:

     •   EPO (nouzové zastavení)

     •   Paralelní relé

     •   SPD (ochrana proti přepětí)

     •   Dvířka nabíjecí stanice

Toto nastavení prosím neměňte.

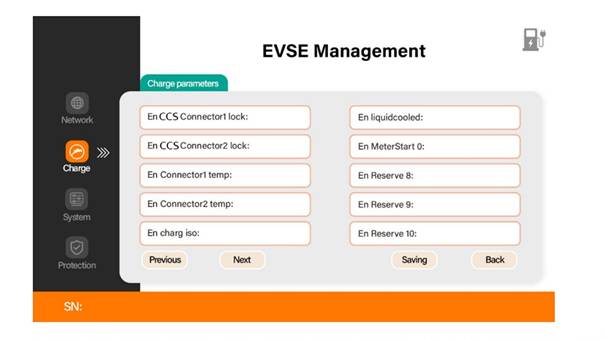

Zkontrolujte teplotu konektorů — toto nastavení je ve výchozím nastavení ON .

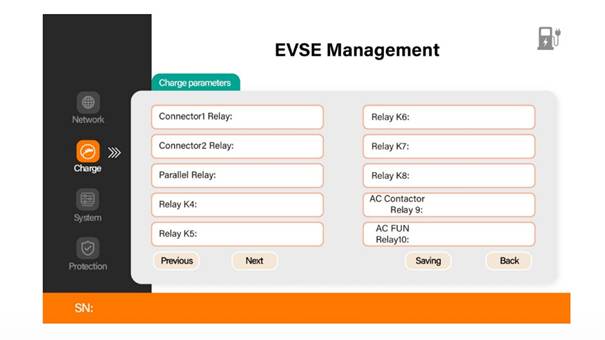

Zkontrolujte stav připojení relé.

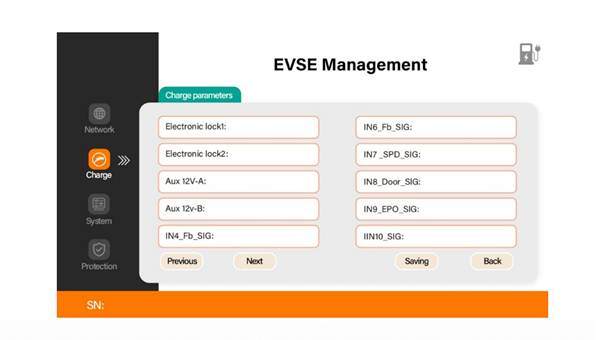

Zkontrolujte stav elektronického zámku, zařízení na ochranu proti přepětí a připojení nouzového zastavení.

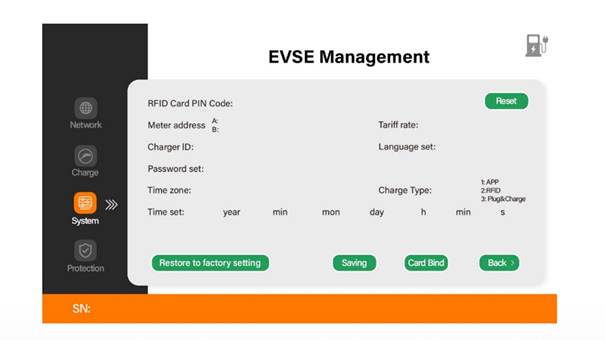

Můžete zkontrolovat ID nabíjecí stanice , heslo pro správu, systémový čas a další údaje.

Chcete-li přidat kartu RFID, stiskněte tlačítko “Card Bind“ a nakonec„ “Saving" pro potvrzení nastavení.

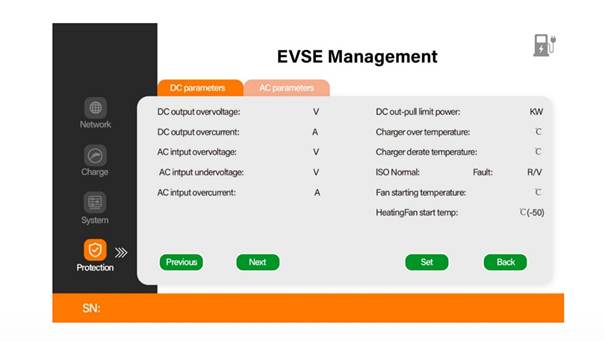

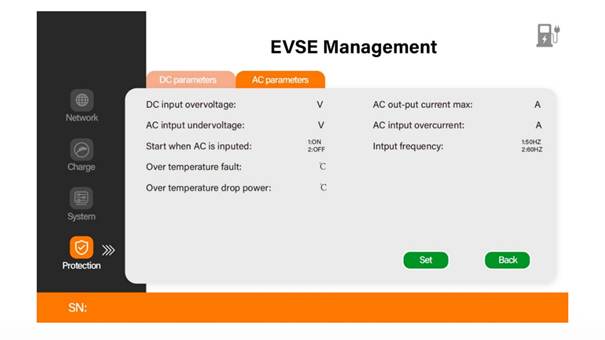

Zkontrolujte parametry ochrany, ale prosím neměňte žádná nastavení.

Zkontrolujte parametry ochrany, ale neměňte žádná nastavení.

Ladění

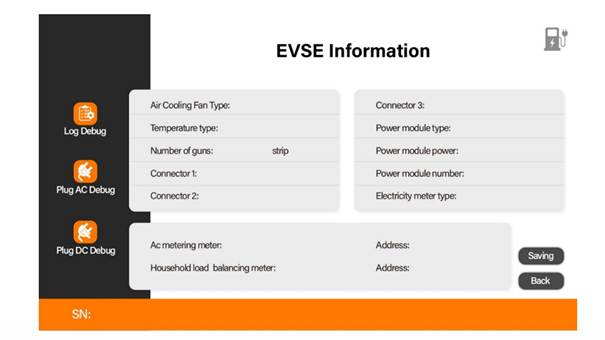

Zkontrolujte parametry ladění a protokol

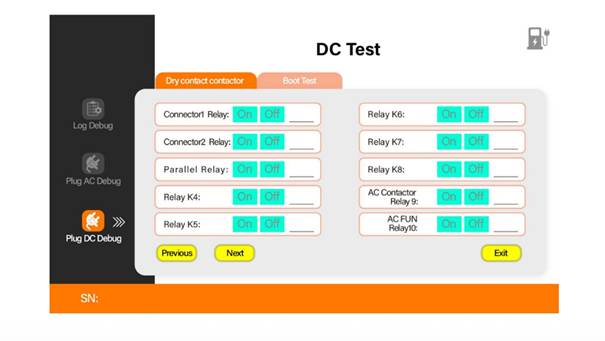

Otestujte relé nebo stykače stisknutím tlačítka ON/OFF. Uslyšíte pípnutí a stav se nahraje do protokolu.

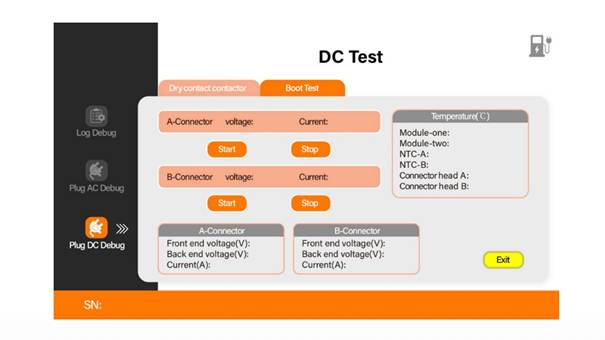

Otestujte konektory.
