CORE Instalační příručka DC60KW

Morek řady CORE DC60

Chytré, kompaktní a připravené pro každou destinaci

Morek EVC CORE-series DC60 je kompaktní a inteligentní řešení pro rychlé nabíjení, které je navrženo pro efektivní napájení bateriových elektrických vozidel (BEV) a plug-in hybridních elektrických vozidel (PHEV).

Díky své univerzálnosti je ideální volbou pro veřejná i soukromá místa – včetně komerčních parkovišť, vozových parků, pracovišť, obytných komplexů a odpočívadel u dálnic.

DC60 je navržen s ohledem na flexibilitu a nabízí snadnou instalaci na zeď nebo podstavec pomocí modulárních zásuvných napájecích jednotek, což zajišťuje nákladově efektivní instalaci v jakémkoli prostředí. Jeho robustní konstrukce je vodotěsná a prachotěsná, což jej činí ideálním pro dlouhodobé venkovní použití i v náročných podmínkách.

DC60 je vybaven 7 palcovým dotykovým displejem s LED podsvícením a nabízí přehledné a intuitivní uživatelské rozhraní pro plynulý provoz. Inteligentní síťová konektivita stanice umožňuje integraci se vzdálenými správcovskými platformami, což řidičům poskytuje přístup v reálném čase k informacím, jako je dostupnost stanice, průběh nabíjení a fakturační údaje.

Díky střednímu výkonu 60 kW DC překlenuje řada CORE mezeru mezi standardními 22 kW AC nabíjecímí stanicemi a vysokovýkonnými DC jednotkami – poskytuje spolehlivý výkon tam, kde je vyžadováno rychlé, ale ekonomické nabíjení.

Díky interoperabilitě v rámci celé EU, pokročilým bezpečnostním certifikacím a atraktivnímu poměru cena/výkon se řada Morek CORE DC30 vyznačuje jako ideální základní DC stanice pro podniky, vozové parky a majitele nemovitostí, kteří chtějí efektivně a cenově výhodně rozšířit svou infrastrukturu pro elektromobily.

Bezpečnostní pokyny

Před instalací, servisem nebo používáním nabíjecí stanice Morek si přečtěte následující bezpečnostní opatření a dodržujte je. Montážní firma musí zajistit, aby byla nabíjecí stanice instalována v souladu s příslušnými normami a místními předpisy dané země.

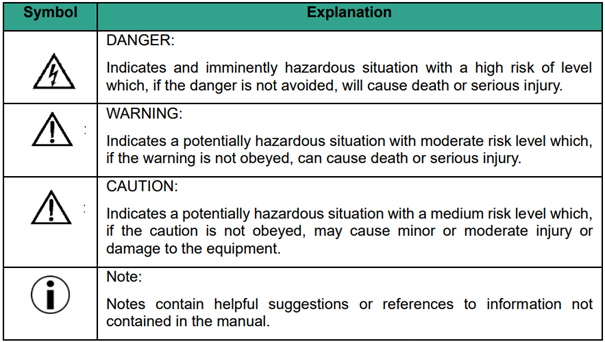

Symboly použité v tomto návodu

Uschovejte si tyto pokyny

Tato příručka obsahuje důležité pokyny pro nabíjecí stanici Morek CORE-series DC40kW, které je třeba dodržovat při instalaci, provozu a údržbě jednotky.

VAROVÁNÍ: Nebezpečí úrazu elektrickým proudem

• Před instalací nebo servisem nabíjecí stanice vypněte vstupní napájení nabíjecí stanice. Nezapínejte napájení, dokud není nabíjecí stanice zcela nainstalována a její kryty zajištěny.
• V případě nebezpečí a/nebo nehody musí certifikovaný elektrikář nabíjecí stanici okamžitě odpojit od elektrické sítě.
• Nepoužívejte nabíjecí stanici, pokud je fyzicky poškozená nebo pokud má nabíjecí kabel praskliny, nadměrné opotřebení nebo jiné viditelné poškození. Pokud máte podezření, že je nabíjecí stanice poškozená, kontaktujte společnost Morek nebo svého distributora.
• Nesměrujte silné proudy vody na nabíjecí stanici nebo do ní. Nikdy jej neovládejte mokrýma rukama. Nabíjecí zástrčku EV nevkládejte do žádné kapaliny.
• Do nabíjecího portu nebo zástrčky nevkládejte prsty ani jiné předměty.
• Před nabíjením si přečtěte návod k použití dodaný s nabíjecí stanicí Morek a uživatelskou příručku k vašemu elektromobilu.

VAROVÁNÍ: Hromadění plynů

Některá elektrická vozidla vyžadují vnější ventilační systém, aby se při nabíjení v interiéru zabránilo hromadění nebezpečných nebo výbušných plynů. V návodu k obsluze vozidla zkontrolujte, zda vaše vozidlo při nabíjení neuvolňuje nebezpečné nebo výbušné plyny.

UPOZORNĚNÍ

• Nabíjecí stanici používejte pouze k nabíjení kompatibilních elektrických vozidel. V návodu k obsluze vozidla zkontrolujte, zda je vaše vozidlo kompatibilní.
• Tato nabíjecí stanice může mít vliv na implantované elektronické zdravotnické prostředky. Před nabíjením vozidla se poraďte se svým dodavatelem lékařského zařízení, zda může být ovlivněno účinky nabíjení.
• Tato nabíjecí stanice neobsahuje žádné díly, které by mohl opravovat uživatel. Uživatel se nesmí pokoušet nabíjecí stanici servisovat, opravovat nebo přemisťovat. Pro více informací kontaktujte společnost Morek nebo svého distributora.
• Dbejte na to, aby se nabíjecí kabel nemohl poškodit (zalomit, zaseknout nebo přejet) a aby zástrčka (zástrčky) nepřišly do styku se zdroji tepla, nečistotami nebo vodou.
• Nabíjecí stanici používejte pouze za stanovených provozních podmínek.
• V blízkosti nabíjecí stanice nepoužívejte výbušniny ani hořlavé látky.
• Pokud si nejste jisti, jak nabíjecí stanici používat, požádejte o pomoc.
• Nedovolte dětem obsluhovat nabíjecí stanici. Když se děti nacházejí v blízkosti nabíjecí stanice, která se používá, je vyžadován dohled dospělé osoby.
• Na této nabíjecí stanici se nikdy nesmí používat adaptéry, konverzní adaptéry nebo prodlužovací kabely.

Bezpečnostní opatření pro nabíjecí stanici

POZOR:

Neotvírejte dvířka nabíjecí stanice, když:

• Prší, sněží.
• Nabíjecí stanice je vystavena přímému slunečnímu světlu.
• Povětrnostní podmínky jsou vlhké (mlha, ...).

Nedodržení těchto pokynů může vést k ohrožení uživatele a může mít za následek zrušení záruky a odpovědnosti.

Zařízení obsahuje součásti, které mohou být poškozeny nebo zničeny elektrostatickým výbojem.

• Při manipulaci s tímto zařízením dodržujte nezbytná bezpečnostní opatření týkající se elektrostatického výboje (ESD) podle norem EN61340-5-1 a 61340-5-2.
• Nabíjecí stanice musí být skladována a přepravována v souladu se specifikacemi popsanými v této příručce.
• I když nabíjecí stanici může používat nekvalifikovaná osoba, pouze kvalifikované osoby mohou nabíjecí stanici instalovat, uvádět do provozu, provádět servis, přemisťovat, opravovat a vyřazovat z provozu. Nedodržení těchto pokynů může vést k ohrožení uživatele a může vést ke ztrátě záruky a odpovědnosti.
• Úpravy výrobku jsou zakázány. Může to vést k ohrožení uživatele a ke ztrátě záruky a odpovědnosti.
• Tato nabíjecí stanice neobsahuje žádné díly, které by mohl opravovat uživatel. Uživatel se nesmí pokoušet nabíjecí stanici servisovat, opravovat nebo přemisťovat. Pro více informací kontaktujte společnost Morek nebo svého distributora.
• Dbejte na to, aby se nabíjecí kabel nemohl poškodit (zalomit, zaseknout nebo přejet) a aby zástrčka (zástrčky) nepřišly do styku se zdroji tepla, nečistotami nebo vodou.
• Nabíjecí stanici používejte pouze za stanovených provozních podmínek.
• V blízkosti nabíjecí stanice nepoužívejte výbušniny ani hořlavé látky.
• Nepoužívejte periferie, spotřební materiál nebo příslušenství, které neodpovídají nebo nejsou vhodné pro nabíjecí stanici.
• Nepoužívejte přípravky proti graffiti, které by mohly nabíjecí stanici poškodit.
• Neupravujte funkce nabíjecí stanice (nastavení dat, kabeláž, ).
• Nabíjecí stanice musí být chráněna proti zvířatům, vniknutí předmětů nebo vody, i když neovlivňují provoz nabíjecí stanice.

Nedodržení těchto pokynů bude mít za následek poškození nabíjecí stanice.

Specifikace produktu -> klikněte zde

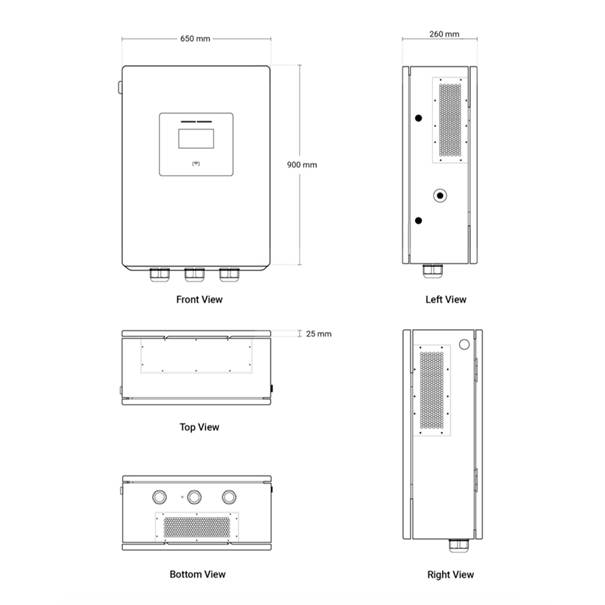

Rozměry produktu

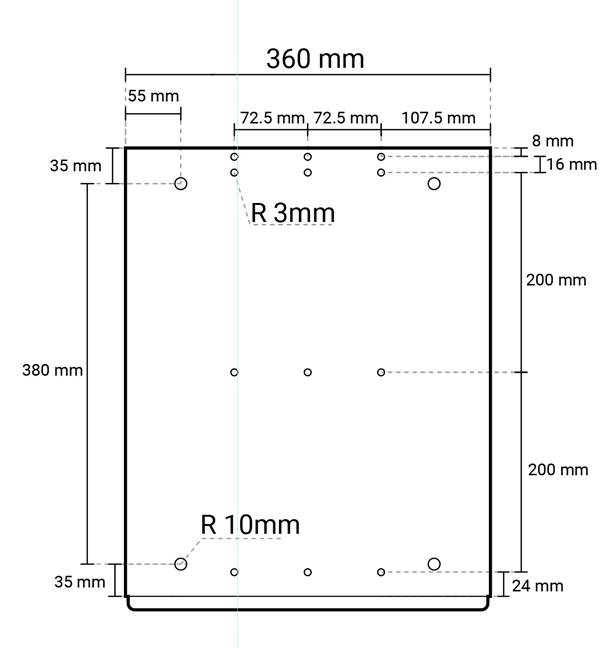

Držák pro montáž DC60 na zeď

Pokyny k instalaci

Otevřete krabici s nabíjecí stanici a odstraňte ochranné desky, abyste získali přístup k produktu. Upozorňujeme, že nabíjecí stanice je těžká – důrazně doporučujeme použít zvedací nástroj jak pro vyjmutí z krabice, tak pro umístění na místo instalace.

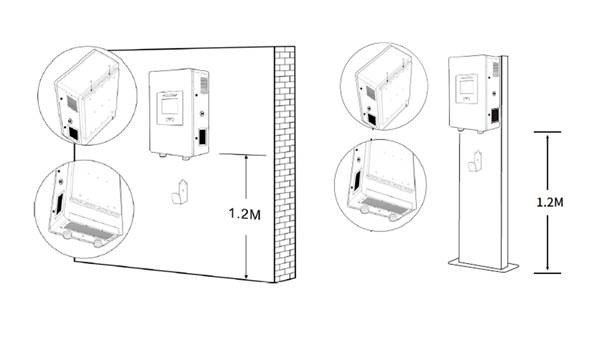

Montáž na zeď nebo podstavec

• Držák upevněte pomocí čtyř rozpínacích šroubů.
• Srovnejte čtyři šrouby na zadní straně nabíjecí stanice s otvory na držáku a zasuňte nabíjecí stanici na místo.
• Upevněte dvě šrouby M6 ve spodní části nabíjecí stanice, aby byla připevněna k držáku.
• Háčky lze použít pro vedení kabelů nebo je lze odstranit, pokud nejsou potřeba.

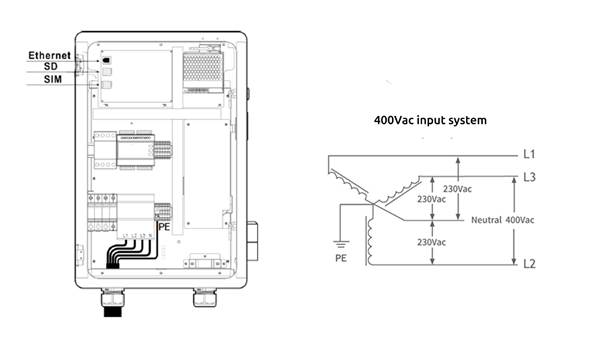

Připravte si a používejte pouze standardizovaný kabel. Pro vstupní napájecí kabel AC doporučujeme použít kabel o velikosti minimálně 5*50 mm²  (Cu) nebo 5*70 mm²(Al). Velikost AC kabelu závisí na konfiguraci systému a místních předpisech. Další informace naleznete na výkresech elektrické instalace nebo je konzultujte s projektantem elektroinstalace.

Doporučené hodnoty utahovacího momentu pro upevňovací prvky (kgf·cm → Nm)

Instalace DC kabelů k stanici naleznete v tomto návodu:Řada CORE DC nabíjecí kabel instalace manuál

Informace o konfiguraci stanice naleznete v tomto návodu: Průvodce konfigurací nabíječky řady CORE

Záruka a údržba

Standardní záruční doba pro tuto nabíjecí stanici je dva (2) roky.

Během této doby platí záruční podmínky a postup společnosti Morek EVC.

Pokud narazíte na nějaké problémy nebo máte dotazy, můžete Odeslat tiket na naší technickou podporu.
