Bilansowanie obciążenia dla pojedynczego urządzenia- CORE-series

SPIS TREŚCI

• Instalacja
• Ustawienie prawidłowych parametrów
• Logowanie do interfejsu konfiguracji WWW
• Dostęp do konfiguracji WWW

Ta funkcja umożliwia ładowarce Morek EV 2x22kW CORE-series sprawną pracę z obciążeniem domowym i innymi urządzeniami w sytuacji, gdy dostępny prąd nie jest wystarczający do zapewnienia pełnej mocy dla wszystkich urządzeń jednocześnie. Stacja ładowania (EVSE) automatycznie dostosowuje moc ładowania w zależności od całkowitego zużycia energii w budynku.

Instalacja

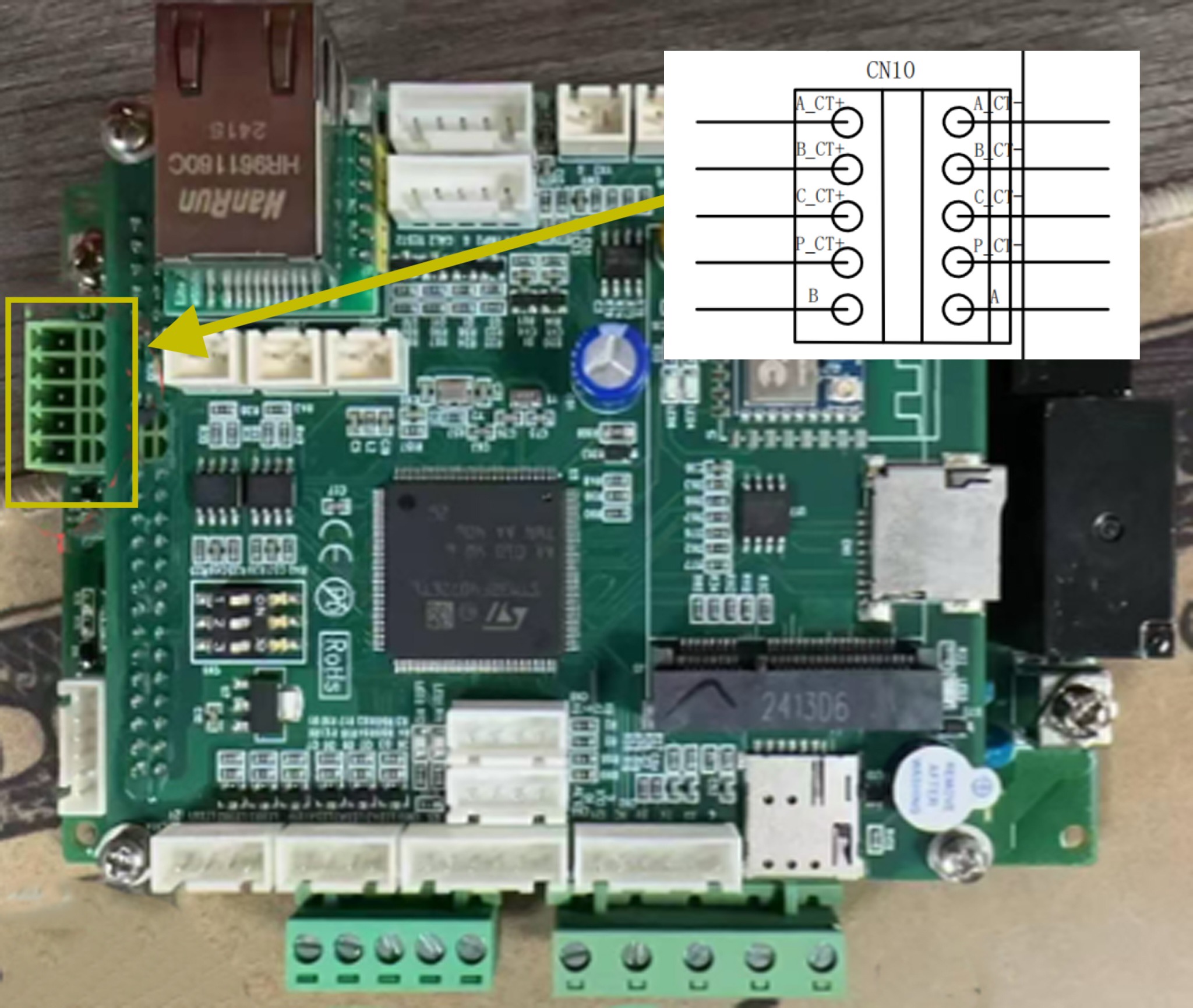

Aby korzystać z tej funkcji, zainstaluj przekładnik CT w głównej rozdzielnicy elektrycznej budynku, przed głównym zabezpieczeniem (MCB). Zlokalizuj główną płytę PCB wewnątrz ładowarki i podłącz przewody CT do punktu ładowania — zgodnie z poniższym obrazkiem. Alternatywnie, do kontroli DLM dla jednej jednostki można zastosować licznik energii zamiast przekładników CT. Komunikacja w takim przypadku odbywa się za pomocą Modbus RS485.

Logowanie do interfejsu konfiguracji WWW:

1. Podłącz ładowarkę do portu LAN routera za pomocą kabla Ethernet.
2. Podłącz laptop do tego samego routera przez Wi-Fi.
3. Na ekranie ładowarki odszukaj adres IP ładowarki (patrz sekcja dotycząca konfiguracji sieciowej).

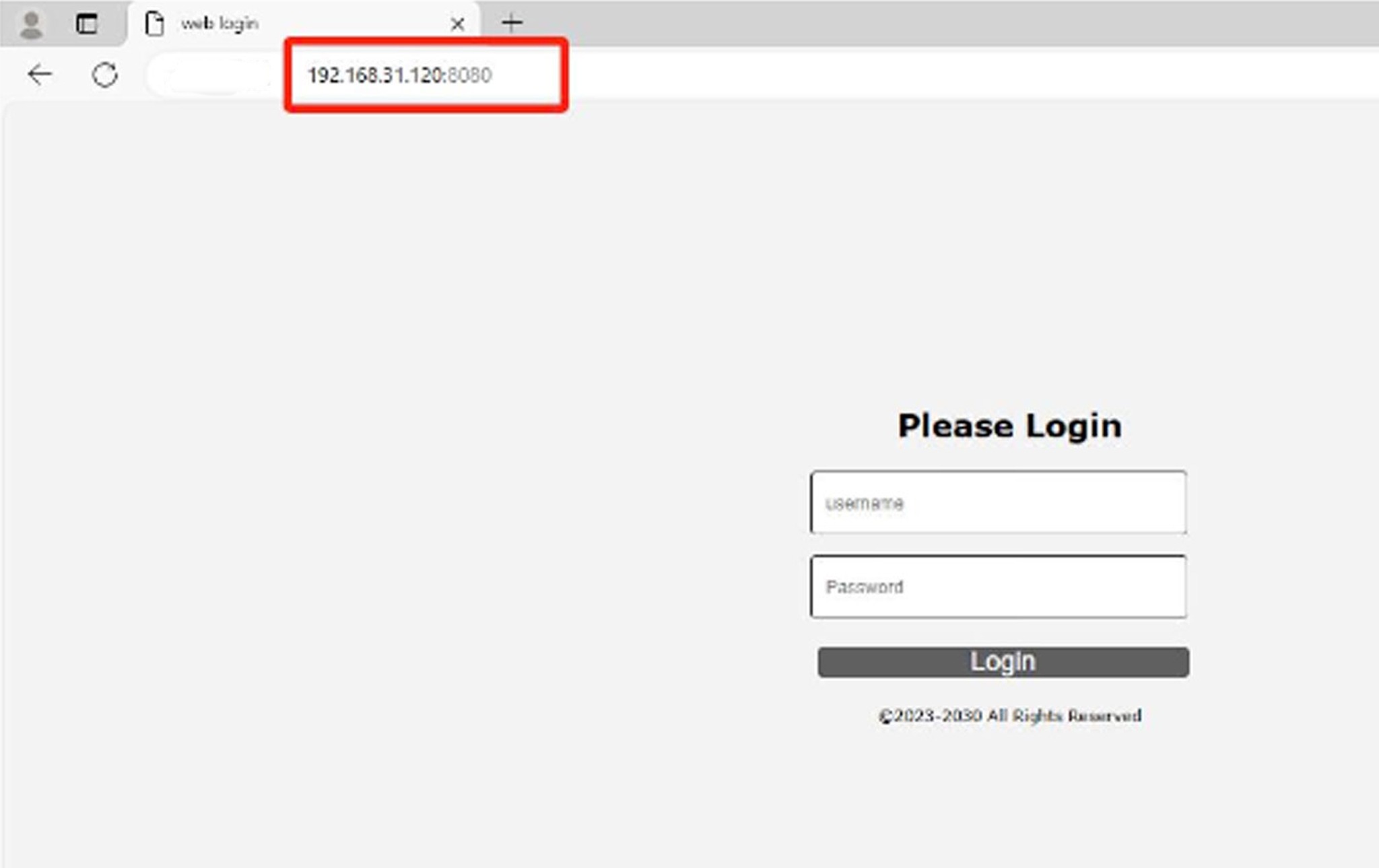

4. Wpisz adres IP ładowarki w przeglądarce, dodając na końcu :8080.
   • Na przykład, jeśli adres IP ładowarki to 192.168.31.120, wpisz w przeglądarce 192.168.31.120:8080.

LUB

1. Podłącz port RJ45 ładowarki bezpośrednio do laptopa za pomocą kabla Ethernet.
2. Sprawdź adres IP ładowarki na ekranie ładowarki.
3. Zmodyfikuj ustawienia sieci Ethernet komputera, aby znajdowały się w tym samym zakresie IP (segmencie sieci) co ładowarka.

Dostęp do konfiguracji WWW

• Nazwa użytkownika: admin
• Hasło: 12345678
• Naciśnij „Login" lub Enter, aby uzyskać dostęp do narzędzia.

Ustawienie prawidłowych parametrów

Ustaw parametr PowerMeter LoadBalance Type na „CT MEASURE", a PowerMeter LoadBalance Addr na „1":

Wprowadź rzeczywistą wartość całkowitej moc głównego zabezpieczenia (MCB) budynku (w kW) w polu Load Balance Max Power (kW) w interfejsie administracyjnym punktu ładowania.
