1. Komponentide asendamine

Kõik vahetused peavad olema teostatud kvalifitseeritud personali poolt ja pinge peab olema katkestatud MCB-ga, mis vastutab selle vooluahela eest, millega laadija on ühendatud.

Laske laadijal 5 minutit energiast tühjaks laadida.

1.1 Laadimiskaabel

1. Avage laadija vajutades kahele laadija all olevale nupule, ja eemaldage dekoratiivne kate. Keerake esipaneeli kuus kruvi lahti ja eemaldage esikaas.

2. Keerake lahti kaks kruvi, mis hoiavad metallist kaablikinnitust ja selle all asuvat isoleerivat tihendit.

3. Vasakul pool – tõmmake iga juhe eraldi välja, vajutades samal ajal oranži kinnitustihvti. Juhtmed peaksid välja tulema ilma vastupanuta.

4. Tõmmake laadimiskaabel välja.

5. Kaabli tagasi paigaldamiseks korrake samme vastupidi.

Ärge avaldage liigset survet klemmidele ega laadimiskaablile.

Metallklambri pingutamisel jätke sisse väike lõtk klemmide ja klambri survepunkti vahele.

1.2 LCD/RFID monteerimine

1. Peale esipaneeli avamist eemaldage 4 kruvi, mis hoiavad koostu. Pange tähele kruvide algset asukohta.

2. Andmekaabli vabastamiseks lükake kaks kinnituslukustikku pistikust väljapoole.

3. Asetage eemaldatud koost pehmele tasasele pinnale. Keerake lahti kaks kruvi, mis hoiavad RFID-plaati LCD-plaadi küljes.

4. Ühendage Molexi pistik RFID-plaadi küljest lahti ning eraldage seadmed.

5. Vahetage RFID-või LCD-plaat välja.

6. Kokkupanemiseks korrake samme vastupidi. Enne kokkupanekut veenduge, et kõik kokkupaneku detailid on käepärast:

•    2 tk. Plastikmutrid.

•    2 tk. Plastist RFID-LCD vaheseinad.

•    2 tk. Kruvid.

•    RFID-LCD Molex kaabel.

•    LCD-plaat.

•    RFID-plaat.

1.3 Pistikupesa lukustusajam

1. Pärast esikaane avamist ühendage ajami kaabel emaplaadi küljest lahti.

2. Eemaldage Tüüp 2 pesa pealt kaks kruvi, mis hoiavad ajamit koostu küljes.

Eemaldage ajam.

4. Paigaldage uus ajam, kordades samu samme vastupidi. Õige töö tagamiseks veenduge, et ajam on lõpuni kinni keeratud.

1.4 Emaplaat

1. Eemaldage LCD/RFID-seade, nagu on kirjeldatud punktis 1.2.

2. Ühendage emaplaadi küljest lahti kõik pistikud. Kokku on neid 7 (pistikupesa versioonil 8), sealhulgas SMA WiFi antenn.

3. Keerake lahti kolm emaplaati hoidvat kruvi

4. Keerake välja põhiplaati paigal hoidev Standoff kruvi. Tehke seda käsitsi või õrnalt 5mm kuuskantpesaga.

5. Eemaldage emaplaat laadija küljest ning kruvige lahti Standoff kruvi emaplaadi küljest, et kastada seda asendatava emaplaadiga. Standoff kruvi hoiab kinni plastmassist mutter, mis asub teisel pool.

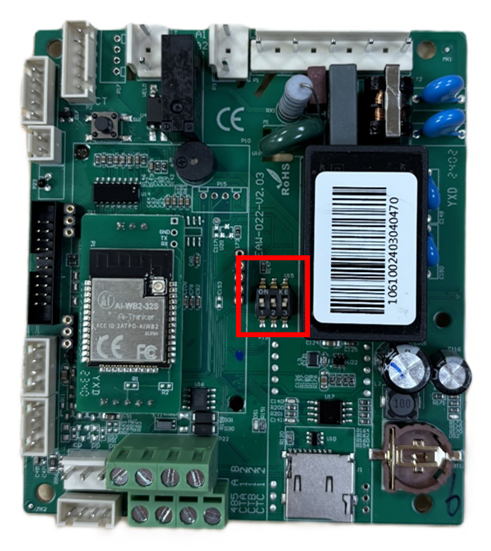

6. Veenduge, et vahetatava emaplaadi DIP-lüliti konfiguratsioon oleks identne eelmises etapis eemaldatud emaplaadi konfiguratsiooniga.

7. Paigaldage emaplaat uuesti, järgides samu samme vastupidi.

Pange tähele, et laadija tuleb vastavalt paigaldusseadistustele ümber konfigureerida.
