Morek DLM HUB Installation and Operation Guide

Muudetud N, 22 Mai kell 2:41

SISUKORD




Tähtis



Enne seadme kasutamist lugege kasutusjuhendit!

Nende juhiste eiramine võib põhjustada vigastusi, seadme kahjustusi, keskkonnakahjustusi või muid tõsiseid probleeme.

Hoidke seda kasutusjuhendit kindlas kohas.



Ohutusalane teave



  • Kasutage DLM HUB-i ainult määratud tööparameetrite ulatuses.
  • Pinge all paigaldamine on keelatud, enne paigaldamist lugege hoolikalt juhiseid.
  • Ärge püüdke avada, lahti võtta, parandada, või modifitseerida seadet. Seade ei ole kasutaja poolt hooldatav.Probleemide korral võtke ühendust MOREK-iga


Pakendi sisu



  • DLM HUB kontroller *1
  • 120Ω Takisti *1
  • Voolutrafo klamber *1 või 3 (valikuline
  • 100m Keerdkaablit *1 (valikuline)



Toote tutvustus



Rakendus

 DLB kontroller suurendab võrgu kasutust, jaotades voolu võrdselt kõigi laadijate vahel mitme laadija korral, tagades samal ajal, et kogu tarbimine jääb võrgu suurima voolupiirangu ja laadimisnõuete piiresse.

Lisaks voolujaotuse funktsioonile on sellel ka järgmised eelised: parameetrite reguleerimine füüsilise nupu abil, kuni 100 laadija juhtimine, mõõtmine nii 3-faasilisest võrgust kui ka voolutrafost  ja arvestist, reaalajas jälgimine mitme kaitsefunktsiooni kaudu.



Spetsifikatsioon

Sisendvool

0~300A

Nimipinge

230VAC

Pingevahemik

100-277V

Nimisagedus

50/60Hz

Energiatarve

2W

Juhtme maksimaalne pikkus

200m

Ekraan

0.96 tolline OLED

Klemmi ristlõige (mm2)

0.5 -

Kasutajaliides

WLAN | BLE ( on avatud)

Sideprotokoll

RS485

Laadijate nimikogus

100

Mõõdud (K x L x S)

df



Toote suurus

Obsah obrázku text, měřič, elektronika, stroj/přístroj  Popis byl vytvořen automaticky







A diagram of a computer chip  Description automatically generated



Paigaldusjuhend



Paigaldamise elektriskeem

 Obsah obrázku text, diagram, snímek obrazovky, Plán  Popis byl vytvořen automaticky Obsah obrázku snímek obrazovky, Autodíly  Popis byl vytvořen automaticky

Keermestatud juhtmepaar tuleb ühendada laadija RS485 A/B klemmidega:



Obsah obrázku elektronika, Elektronické inženýrství, Elektronická součástka, Obvodoví součástka  Popis byl vytvořen automaticky





Viimase laadija A/B klemmid tuleb lühendada 120 Ohmi takisti abil (kuulub DLM HUBi juurde):



Obsah obrázku elektronika, Elektronické inženýrství, Elektronická součástka, Obvodoví součástka  Popis byl vytvořen automaticky




Liidese tutvustus



A drawing of a rectangular object  Description automatically generated





Pin

Nimi

485B

485A

PG

485B

485A

PG

PE

Funktsioon

Laadija RS485

Arvesti  RS485

SisendPinge



Pin

10

11

12

13

14

15

16

17

18

Nimi



CT+

CT-

CT+

CT-

CT+

CT-

CT+

CT-

Funktsioon



Päikese voolutrafo

L3 CT

L2 CT

L1 CT





Laadija seadistamise sammud:



Laadimisjaam peab olema seadistatud

DLB režiimi.

Valige Phase rotation ühe faasi korral.



Ava Morek EV Tool rakendus ja lülita sisse DLB Mode (DLB režiim).

Vali Phase Rotation väärtus Morek EV Toolis, et määrata sisendliini faas.

R on L1 elektrivõrgust, S on L2 elektrivõrgust ja T on L3 elektrivõrgust.

“Not Applicable” on samaväärne RST faasijärjestusega.

Seadistamise meetod on järgnev:



Kolmefaasiline laadimisjaam:

  • Vali RST / RTS / SRT / STR
  • TRS / TSR vastavalt tegelikule juhtmestusele.
  • Ühefaasiline laadimisjaam: Ühendage võrkuL1:ValiRST/RTS; Ühendage võrkuL2:Vali SRT/STR; Ühendage võrkuL3:ValiTRS/TSR;







Laadi alla uusim versioon Morek EV Tool rakendusest Google Play või Apple App Store’ist.







Paigaldusjuhis

    RS485 kaabel peab ühendama laadijad jadamisi, kasutades üht keerupaari, mille pikkus ei ületa 200 m.

    RS485 kaabli lõppu tuleb paigaldada paralleelselt 120 oomine takisti.

    Maksimaalne laadijate arv on soovitatavalt kuni 100 seadet.

    Kontrollige voolutrafo paigaldust, veendudes, et noole suund on õige.





DLM HUBi konfiguratsioonijuhend



Kasutajaliides

Pealeht:

3-faasiline

1-faasiline

Obsah obrázku text, Písmo, snímek obrazovky, design  Popis byl vytvořen automaticky

Obsah obrázku text, Písmo, rukopis, černá tabule  Popis byl vytvořen automaticky

Obsah obrázku text, Písmo, snímek obrazovky, číslo  Popis byl vytvořen automaticky

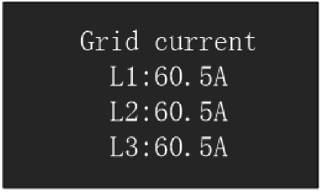

Element: Võrguvool


Funktsioon: kuvab võrguvoolu ja piirvoolu





Kui tegemist on kolmefaasilise süsteemiga, lülitub kuva automaatselt kahe lehe vahel, et näidata asjakohast teavet.



Seadete leht

A black and white sign  Description automatically generated

Element: Võrguvool

Funktsioon: Määrab maksimaalse võrgu piirvoolu.

Vahemik: 0~300A

Obsah obrázku text, Písmo, snímek obrazovky, design  Popis byl vytvořen automaticky

Element: Faasi seadistus

Funktsioon: Määrab võrgu faaside arvu.

Valikud: Üks faas / Kolm faasi

Obsah obrázku text, Písmo, design  Popis byl vytvořen automaticky

Element: Mõõtmismeetod

Funktsioon: Määrab mõõtmise meetodi.

Valik: CT (voolutrafod)

Vahemik: 0~3000

Obsah obrázku text, Písmo, řada/pruh  Popis byl vytvořen automaticky

Element: Mõõtmismeetod

Funktsioon: Määrab mõõtmise meetodi: METER

Vahemik: 1200~57600





Häirete leht

Obsah obrázku text, Písmo, Obdélník, design  Popis byl vytvořen automaticky

Element: Kuva viga

Funktsioon: Kuvab veateate sisu.

Nupp: Ignoreeri viga

Obsah obrázku text, Písmo, design  Popis byl vytvořen automaticky

Element: Kuva hoiatus

Funktsioon: Kuvab hoiatuse sisu.

Nupp: Ignoreeri viga




Nupud:



Vahetamise nupp – Klõpsake lehtede või üksuste vahetamiseks.A circular grey circle with arrows  Description automatically generated


Reguleerimisnupp – Muudab valitud üksuse sisu või väärtust.Obsah obrázku symbol, logo, kruh, bílé  Popis byl vytvořen automaticky


Kinnitamise nupp – Siseneb või väljub seadistusrežiimist ning kinnitab muudetud üksuse.Obsah obrázku utahovací klíč, nářadí  Popis byl vytvořen automaticky




LEDid:






Power Led / roheline: vilgub sisselülitamisel

Com LED / Sinine: Vilgub, kui saadetakse andmeid.

Alarm LED / Punane: Vilgub, kui esineb tõrge.





Kuidas kasutada

 Kui ekraan ei tööta, kuvatakse vaikimisi näidisvoolu väärtus. Lülitage leht ümber lülitusnupu abil ja klõpsake liidese valimiseks ENTER. Valige seadistatav element uuesti lüliti kaudu, klõpsake parameetri väärtuse reguleerimise nupule ja klõpsake ENTER-klahvi, et salvestada ja väljuda seadistusest.

Näiteks: Muuda CT (voolutrafode) väärtust
Klõpsake nuppu Switch, et minna lehele SET_METHOD, seejärel klõpsake nuppu ENTER, et siseneda seadistusrežiimi.

Klõpsake nuppu Switch, et muuta modifitseeritud elementi.

Klõpsake nupule Adjust, et muuta CT (voolutrafode) väärtust, seejärel klõpsake enter, et salvestada ja väljuda.



Kasutamise sammud

Valige vastavalt võrgule, kas see on kolme-või ühefaasiline.

Pärast paigaldamist seadistage kõigepealt suurim vool vastavalt tegelikule nõudlusele.

Valige kas mõõtmine toimub CT (voolutrafode) või arvesti abil. Kui toimub CT (voolutrafode) abil, siis valige õige CT (voolutrafode) väärtus 0-9999. Arvesti puhul valige edastuskiirus 1200bps / 2400bps / 4800bps / 9600bps / 19200bps / 38400bps / 56000bps / 57600bps.

Kontrollige juhtmed uuesti enne töö alustamist.



Kasutusmärkus

Enne kui DLM HUB hakkab tööle, veenduge , et kõik laadijad on DLB režiimis ja ühendatud RS485 võrku.Kui laadija on ühe minuti võrguühenduseta, heliseb laadija kolm korda ja kuvab veakoodi 13.


Kui muudetud parameeter on kinnitatud, jõustub see kohe, seega veenduge, et parameeter oleks õige, enne kui klõpsate nuppu Enter.


Vea ilmnemisel piirab seade seatud voolu 6A-ni ja annab häire nii ekraanil kui ka piiksuga 1,5s intervalliga, vea kadumisel naaseb seade normaalsele tööle, kuid alarm kestab 10 minutit 5 sekundilise intervalliga kuni kasutaja klõpsab Enter nupul.


Kui kasutaja valib ühe faasirežiimi, rakendub vaikimisi ainult L1.



Veaotsing



Veakood


Rikke korral piirab seade 3-faasilise seadistatud voolu 6A-le. Taastage uuesti pärast kontrollimist ja vea kõrvaldamist.



Vilkumise muster

Voolupiirand

Ülevool

Voolu langus

Vilgub 1 kord

L1 voolulimiit 6A, aga L1 reaalne vool >1.1*max_current

L1 ülevool 150%

L1 voolu langus väiksem kui 0.9*max _current

Vilgub 2 korda

L2 voolulimiit 6A, aga L2 reaalne vool >1.1*max_current

L2 voolu langus väiksem kui 0.9*max _current

L2 voolu langus väiksem kui 0.9*max _current

Vilgub 3 korda

L3 voolulimiit 6A, aga L3 reaalne vool >1.1*max_current

L3 voolu langus väiksem kui 0.9*max _current

L3 voolu langus väiksem kui 0.9*max _current

Vilgub 4 korda

Sideühendus nurjub

Voolulugeja ebaõnnestumine

Sideühendus taastub



Vigade käsitlemine



Kui üks faasivooludest ületab pidevalt max_home_currenti, võib see olla tingitud järgmistest põhjustest:

  • Max home current on liiga väike või faasis on liiga palju laadijaid.
    • Tegevus: Suurendage max home current-it või vähendage laadijate arvu.
  • Voolutrafo klamber tõrgub, või pole korralikult suletud.
    • Tegevus: Sulgege voolutrafo klamber uuesti, või asendage see.
  • Laadija ei seadistanud faasiasendit õigesti.
    • Tegevus: Seadistage faasiasend tegeliku faasi alusel.
  • Voolutrafo väärtus on vale, tegelikust väärtusest kõrgem.
    • Tegevus: Muuda voolutrafo määra tegeliku väärtuse alusel.



Kui laadija on võrguühenduseta, võivad sellel olla järgmised põhjused:

  • Võrgus on rohkem kui 100 laadijat.
    • Tegevus: Vähendage laadijate arvu.
  • RS485 juhtmete pikkus ületab 200m.
    • Tegevus: Vähendage juhtmete pikkust.
  • 485A ja 485B on lühistatud.
    • Tegevus: Otsige üles lühispunkt ja parandage see
  • Laadija RS485 funktsioon on rikkis.
    • Tegevus: Vahetage katkine laadija uue vastu välja.
  • Juhtmestiku lõpust puudub 120 oomine takisti.
    • Tegevus: Lisage 120 oomine takisti RS485 liini lõppu.



Seadme pikaajalise stabiilse töö tagamiseks hooldage seadet regulaarselt (tavaliselt iga kuu) vastavalt töökeskkonnale. Veenduge, et seade töötab kuivas ja ventileeritavas keskkonnas, kontrollige regulaarselt kaableid ning paigaldage ja võtke seade lahti, kui see on välja lülitatatud.


Kontrollige, kas sisendklemmi ühenduspunkt on heas kontaktis ning selles ei esine mingeid anomaaliaid.

Seadmeid hooldavad spetsialistid.
