DC120kW & DC180kW Installation Manual

Muudetud K, 13 Aug kell 2:58

SISUKORD




1. Ohutusjuhised


Enne Moreki laadimisjaama paigaldamist, hooldamist või kasutamist lugege läbi ja järgige järgmisi ohutusnõudeid. Paigaldaja peab tagama, et laadimisjaam paigaldatakse vastavalt asjakohastele riigipõhistele standarditele ja kohalikele eeskirjadele.

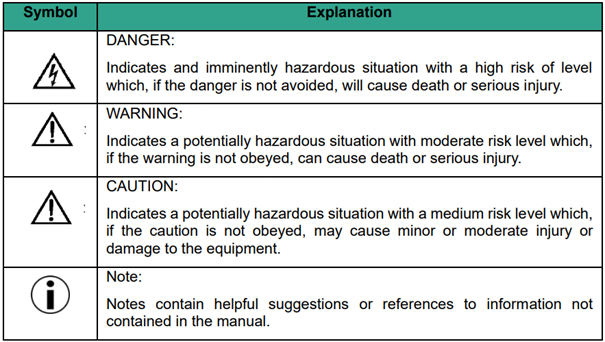

1.1 Käesolevas juhendis kasutatud sümbolid


Obsah obrázku text, snímek obrazovky, Písmo, číslo  Popis byl vytvořen automaticky


1.2 Säilitage need juhised


Käesolev kasutusjuhend sisaldab Morek DC180kW ja DC120kW laadimisjaama olulisi juhiseid, mida tuleb järgida seadme paigaldamisel, käitamisel ja hooldamisel.


1.3 HOIATUS: Elektrilöögi oht

Obsah obrázku řada/pruh, trojúhelník  Popis byl vytvořen automaticky

  • Enne laadimisjaama paigaldamist või hooldamist lülitage laadimisjaama sisendtoide välja. Hoidke laadimisjaam välja lülitatuna, kuni see on täielikult paigaldatud ja selle kaaned kinnitatud.
  • Ohu ja/või õnnetuse korral peab sertifitseeritud elektrik laadimisjaama viivitamatult vooluvõrgust lahti ühendama.
  • Ärge kasutage laadimisjaama, kui see on füüsiliselt kahjustatud või kui laadimiskaabel on pragude, liigse kulumise või muude nähtavate kahjustustega. Kui kahtlustate, et laadimisjaam on kahjustatud, võtke ühendust Moreki või edasimüüjaga.
  • Ärge suunake laadimisjaamale ega selle poole tugevat veejuga. Ärge kunagi käsitsege seda märgade kätega. Ärge pange EV laadimise pistikut mis tahes vedelikku.
  • Ärge pange sõrmi ega muid esemeid laadimisavasse ega pistikupessa.
  • Enne laadimist lugege läbi Moreki laadimisjaamaga kaasas olevad kasutusjuhendid ja elektrisõiduki kasutusjuhend.


1.4 HOIATUS: Gaaside kogunemine


Mõned elektriautod vajavad siseruumides laadimise ajal ohtlike või plahvatusohtlike gaaside kogunemise vältimiseks välist ventilatsioonisüsteemi. Kontrollige oma sõiduki kasutusjuhendist, kas teie sõiduk eraldub laadimise ajal ohtlikke või plahvatusohtlikke gaase.


1.5 ETTEVAATUST


  • Kasutage seda laadimisjaama ainult ühilduvate elektrisõidukite laadimiseks. Kontrollige sõiduki kasutusjuhendist, kas teie sõiduk on ühilduv.
  • See laadimisjaam võib mõjutada siirdatud elektroonilisi meditsiiniseadmeid. Enne sõiduki laadimist konsulteerige elektroonilise meditsiiniseadme tarnijaga, et teha kindlaks, kas laadimise mõjud võivad seda mõjutada.
  • See laadimisjaam ei sisalda kasutaja poolt hooldatavaid osi. Kasutaja ei tohi proovida laadimisjaama hooldada, parandada ega ümber paigutada. Lisateabe saamiseks võtke ühendust Moreki või oma edasimüüjaga.
  • Veenduge, et laadimiskaabel ei saaks kahjustada (keerdu, kinni kiiluda ega üle sõidetaks) ning et pistik(ud) ei puutuks kokku soojusallikate, mustuse ega veega.
  • Kasutage laadimisjaama ainult ettenähtud töötingimustes.
  • Ärge kasutage laadimisjaama läheduses lõhkeaineid ega tuleohtlikke aineid.
  • Kui te ei ole kindel, kuidas laadimisjaama kasutada, küsige abi.
  • Ärge lubage lastel laadimisjaama kasutada. Täiskasvanu järelevalve on vajalik, kui lapsed viibivad laadimisjaama läheduses.
  • Selles laadimisjaamas ei tohi kunagi kasutada adaptereid, konverteerimisadaptereid või juhtme pikendusi.


1.6 Laadimisjaama ohutusabinõud


ETTEVAATUST:

Ärge avage laadimisjaama uksi, kui:

  • Sajab vihma, lund.
  • Laadimisjaam on otsese päikesevalguse käes.
  • Ilmastikuolud on märjad (udu, ...).

Nende juhiste eiramine võib põhjustada ohtu kasutajale ning tühistada garantii ja vastutuse.


See seade sisaldab komponente, mida elektrostaatiline laeng võib kahjustada või hävitada.

  • Selle seadme käsitsemisel järgige standardeid EN61340-5-1 ja 61340-5-2, mis on seotud elektrostaatilise laenguga (ESD)
  • Seda laadimisjaama tuleb hoida ja transportida vastavalt selles juhendis kirjeldatud spetsifikatsioonidele.
  • Isegi kui laadimisjaama saab kasutada mittekvalifitseeritud isik, võivad laadimisjaama paigaldada, kasutusele võtta, hooldada, ümber paigutada, parandada ja kasutusest eemaldada ainult kvalifitseeritud isikud. Nende juhiste eiramine võib põhjustada ohtu kasutajale ning tühistada garantii ja vastutuse.
  • Toote modifitseerimine on keelatud. Nende juhiste eiramine võib põhjustada ohtu kasutajale ning tühistada garantii ja vastutuse.
  • See laadimisjaam ei sisalda kasutaja poolt hooldatavaid osi. Kasutaja ei tohi proovida laadimisjaama hooldada, parandada ega ümber paigutada. Lisateabe saamiseks võtke ühendust Moreki või oma edasimüüjaga.
  • Veenduge, et laadimiskaabel ei saaks kahjustada (keerdu, kinni kiiluda ega üle sõidetaks) ning et pistik(ud) ei puutuks kokku soojusallikate, mustuse ega veega.
  • Kasutage laadimisjaama ainult ettenähtud töötingimustes.
  • Ärge kasutage laadimisjaama läheduses lõhkeaineid ega tuleohtlikke aineid.
  • Ärge kasutage laadimisjaamale mittevastavaid või sellega sobimatuid lisaseadmeid, kulumaterjale ega tarvikuid.
  • Ärge kasutage grafitivastast töötlust, mis võib laadimisjaama kahjustada.
  • Ärge muutke laadimisjaama omadusi (andmeside seaded, kaabeldus, …).
  • See laadimisjaam peab olema kaitstud loomade, esemete või vee sissetungi eest, isegi kui need ei muuda laadimisjaama tööd.

Nende juhiste eiramine kahjustab laadimisjaama.

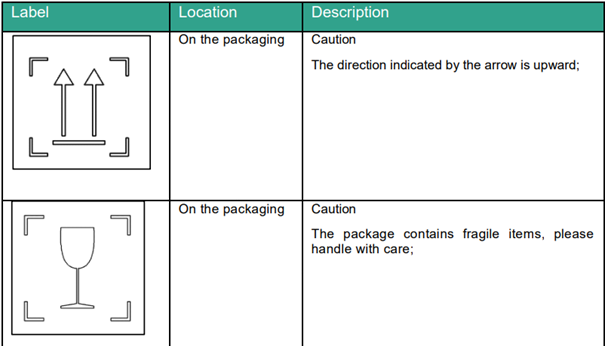

1.7 Ohutusmärgised pakendil


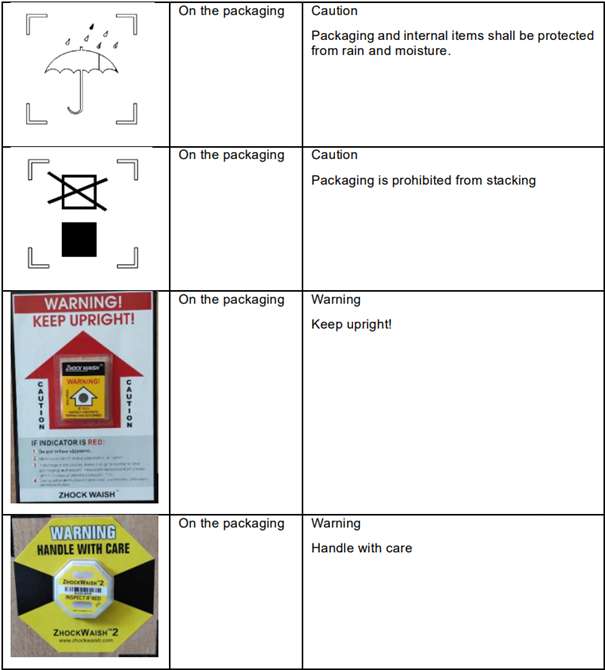

Obsah obrázku text, snímek obrazovky, diagram, číslo  Popis byl vytvořen automatickyObsah obrázku text, snímek obrazovky, design  Popis byl vytvořen automaticky


2. Sissejuhatus


Käesolevas paigaldus- ja kasutusjuhendis kirjeldatakse Morek DC180kW ja DC120kW laadimisjaama paigaldusnõudeid ja -skeeme ning jaama kasutamist.


ETTEVAATUST:

See seade ei ole mõeldud kasutamiseks elamukeskkonnas ja ei pruugi sellises keskkonnas raadiovastuvõtu eest piisavat kaitset pakkuda.


2.1 Oluline teave


Dokument on koostatud ainult teavitamise eesmärgil ja see ei kujuta endast Moreki suhtes siduvat pakkumist. Morek on koostanud selle dokumendi sisu oma parimate teadmiste kohaselt. Selle sisu ja selles esitatud toodete ja teenuste täielikkuse, täpsuse, usaldusväärsuse ega konkreetseks otstarbeks sobivuse kohta ei anta mingit otsest ega kaudset garantiid. Spetsifikatsioonid ja jõudlusandmed sisaldavad keskmisi väärtusi olemasolevate spetsifikatsioonitolerantside piires ja võivad muutuda ilma ette teatamata. Enne tellimist võtke alati ühendust Morekiga, et saada uusimat teavet ja spetsifikatsioone. Morek loobub selgesõnaliselt vastutusest mis tahes otsese või kaudse kahju eest kõige laiemas tähenduses, mis tuleneb käesoleva dokumendi kasutamisest ja/või tõlgendamisest või on sellega seotud. ©Morek. Kõik õigused kaitstud.


2.2 Dokumendi reguleerimisala


Säilitage see juhend Morek DC180kW ja DC120kW laadimisjaama kogu eluea jooksul.


ETTEVAATUST:

See juhend on mõeldud abivahendiks kvalifitseeritud töötajatele, kellel on kogemusi kõrgepingeprojektidega töötamisel ning kes on võimelised tuvastama nõuded ja võtma kõik vajalikud ettevaatusabinõud Morek DC180kW ja DC120kW paigalduse ohutuks teostamiseks.


© 2023 Morek - kõik õigused kaitstud. Käesoleva dokumendi ühtegi osa ei tohi muuta, reprodutseerida, töödelda ega levitada mis tahes kujul või viisil ilma Moreki eelneva kirjaliku loata.


2.3 Toote tutvustus

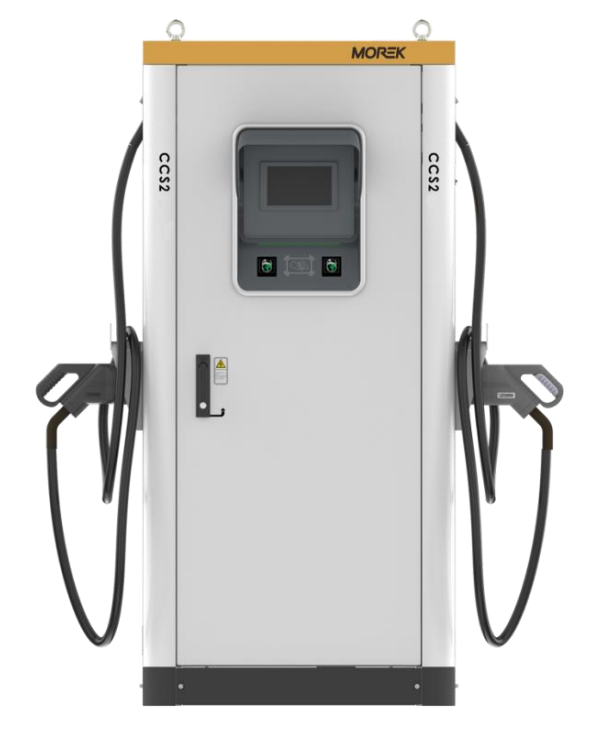

Morek DC180kW ja DC120kW EV laadimisjaam optimeerib ruumikasutust tänu väiksemale sügavusele ja võimalusele paigaldada kas postile või seinale. 7-tolline puuteekraan tagab sujuva suhtluse kasutaja ja seadme vahel.


Obsah obrázku benzinová pumpa, stroj/přístroj  Popis byl vytvořen automaticky


2.4 Toote spetsifikatsioon


Spetsifikatsioonid on loetletud eraldi artiklis [SIIN]



2.5 Tööriistade loetelu


ETTEVAATUST:

Mõned selles juhendis kirjeldatud toimingud võivad vajada redelit või treppi. Töökõrguse ja asjakohaste ohutusjuhiste kohta järgige kohalikke eeskirju.


Allpool on esitatud loetelu Morek DC180kW ja DC120kW laadimisjaama paigaldamiseks vajalikest tööriistadest (ei kuulu komplekti):

  • Nõelninaga tangid
  • Ehitusnuga
  • Ristpea kruvikeeraja

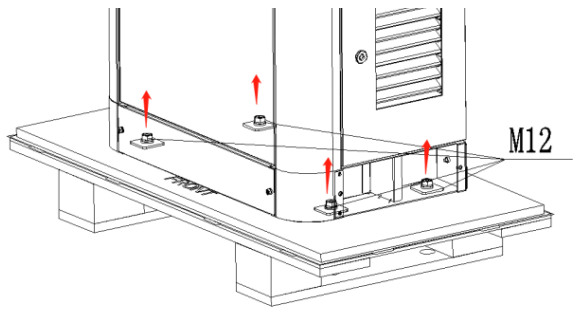

  • M12*100 laienduskruvi
  • Lööktrell+ φ12 puur
  • Järelpõleti hoob
  • 13# padrunvõti
  • 18# padrunvõti

Elektrisõidukite toiteseadmete ühenduspunkt peab olema kaitstud rikkevoolukaitselülitiga (RCD), mille nimijääkvool ei ületa 30 mA. Ühenduspunkte kaitsvad RCD-d peavad olema vähemalt A-tüüpi, nimipingega 400 V, nimivooluga vähemalt 250 A 120 kW puhul ja nimivooluga vähemalt 350 A 180 kW puhul. Te peate lisama ühe seadme esiosasse lekkevoolukaitsefunktsiooniga vahelduvvoolu kaitselüliti.


3. Toote omadused

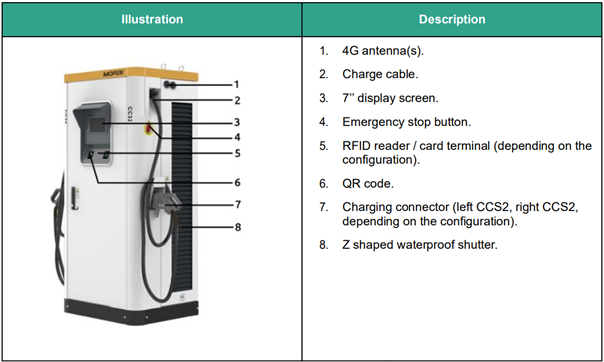

3.1 Toote osad


Obsah obrázku Domácí spotřebič, text, kuchyňský spotřebič, spotřebič  Popis byl vytvořen automaticky

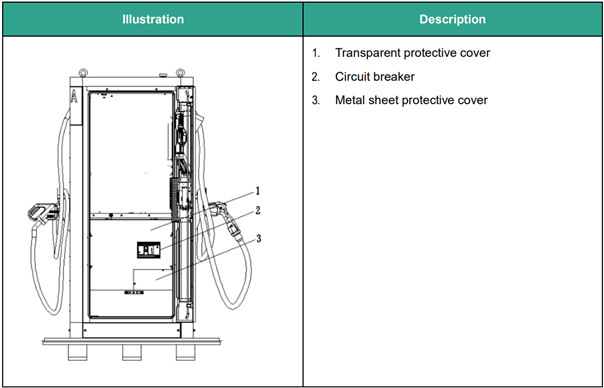

Obsah obrázku text, diagram, snímek obrazovky, Technický výkres  Popis byl vytvořen automaticky

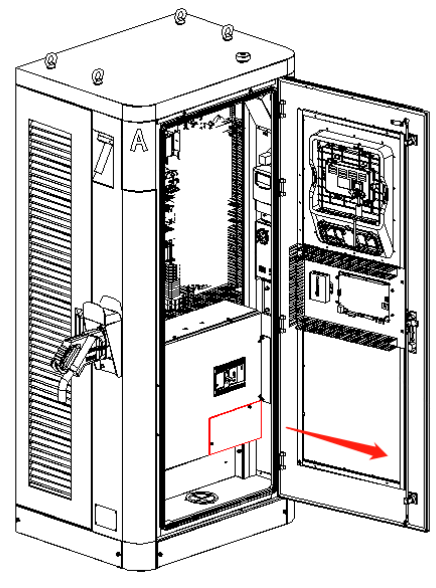

3.2 Tootesilt


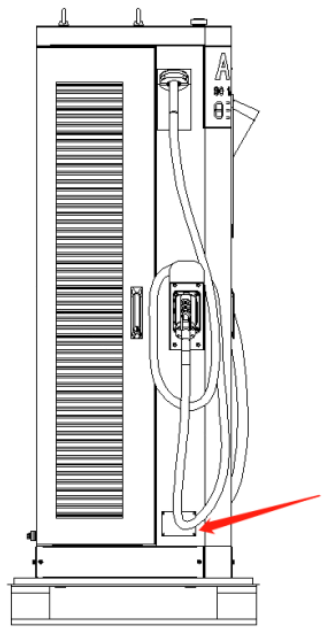

Tootesilt asub vasaku külje allosas.


Obsah obrázku skica, kabel, design, ilustrace  Popis byl vytvořen automaticky


4. Transport ja ladustamine


4.1 Ladustamine


HOIATUS:

Kapi sees olev kondensatsioon kahjustab laadijat.

  • Transpordige ja hoiustage laadimisjaama ainult originaalpakendis. Tootja ei vastuta kahjude eest, mis tekivad toote mittestandardses pakendis transportimisel.
  • Hoidke laadimisjaama päikese eest kaitstult ja kuivas keskkonnas spetsifikatsioonides märgitud temperatuurivahemikus.
  • Enne laadimisjaama eemaldamist hoiustamiseks või ümberpaigutamiseks ühendage sisendtoide lahti.

Nende juhiste mittetäitmine toob kaasa garantii kaotamise ja toote kahjustumise.


4.2 Transport


HOIATUS:

Kahjustatud toode.


Pärast transportimist tehke laadijale avatud pakendiga põhjalik visuaalne kontroll. Kui tootel on nähtavaid kahjustusi, siis keelduge sellest. Esitage kõik kahjunõuded viivitamatult transpordiettevõttele ja teavitage saatjat viivitamatult ka transpordikindlustusest.


Nende juhiste eiramine võib põhjustada surma, tõsiseid vigastusi või seadme kahjustusi.


Visuaalne kontroll


Kontrollige, kas:

  • Väline pakend on kahjustatud.
  • Laadija välispaneelid on kahjustatud (löögid, kriimustused jne).

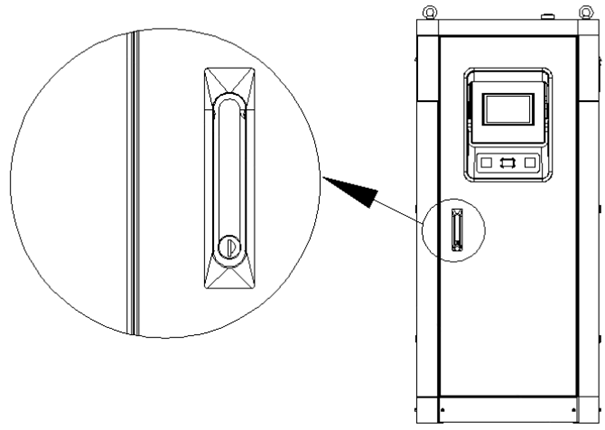

  • Uksed töötavad korralikult.
  • Laadija sisemus on puhas ja kahjustamata


4.3 Pakendatud toote käsitlemine


1.    Kahveltõstukiga käsitsemine

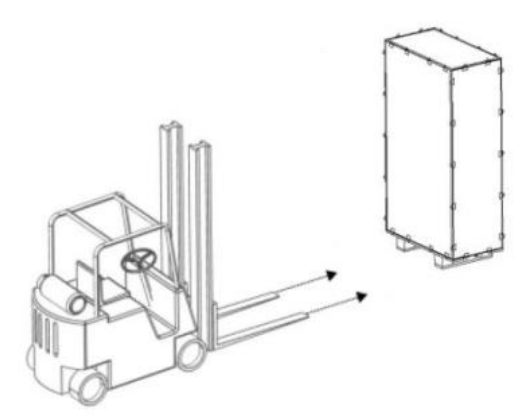

Käsitlege pakitud toodet kahveltõstukiga (mitte rohkem kui 3 ühikut kaubaalusel).

Obsah obrázku skica, kresba, design, umění  Popis byl vytvořen automaticky


2. Käsitsi materjalide käitlemine


Ühe laadija liigutamiseks on vaja kahte inimest korraga.


4.4 Pakendi eemaldamine


ETTEVAATUST:

Mõned selles juhendis kirjeldatud toimingud võivad vajada redelit või treppi.

Töökõrguse ja asjakohaste ohutusjuhiste kohta järgige kohalikke eeskirju.

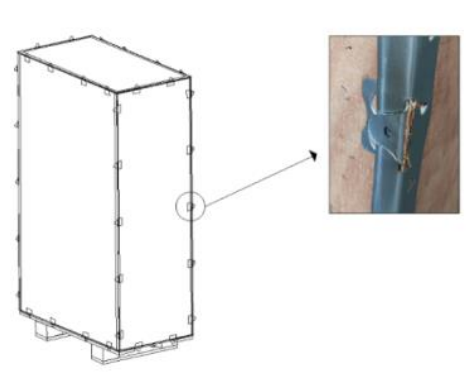

1. Eemaldage metallklambrid, mis hoiavad puidust pakendit.


Tööriistad: nõelninaga tangid ja sõrgkkang.

Obsah obrázku skica, design, umění, nábytek  Popis byl vytvořen automaticky


2. Pange need kõrvale.

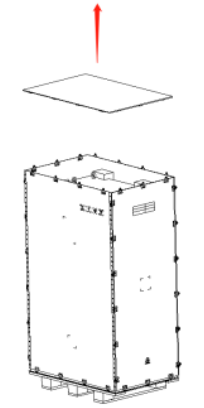

3. Eemaldage pealmine kate.


Obsah obrázku skica, kresba, diagram  Popis byl vytvořen automaticky

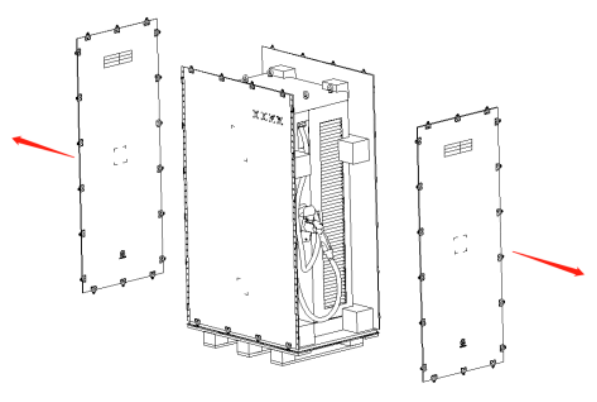

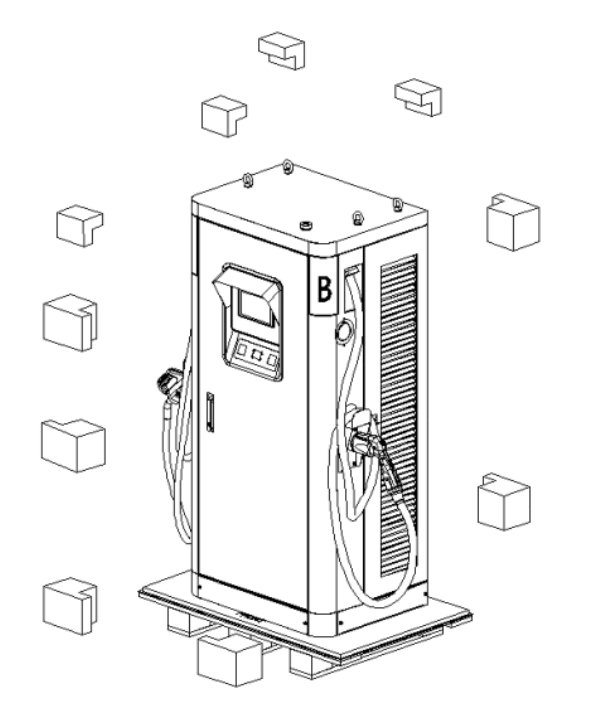

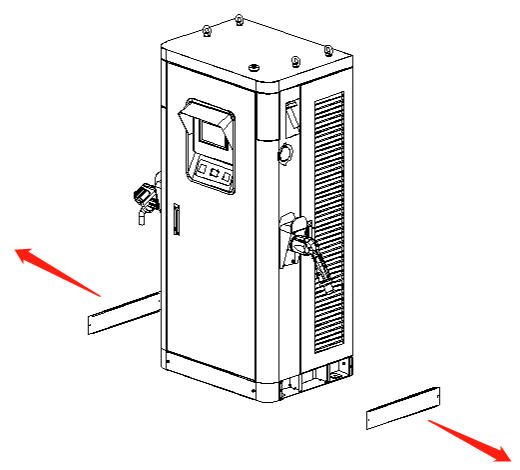

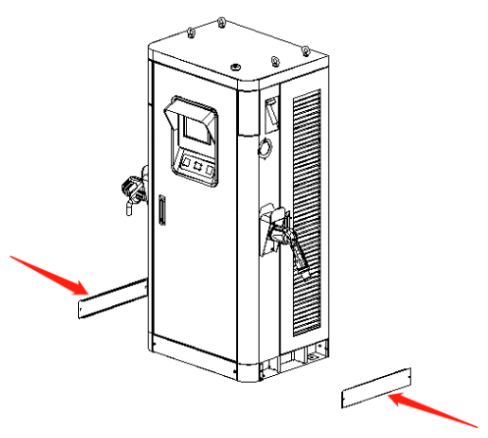

4.    Eemaldage vasak- ja parempoolsed katted.


Obsah obrázku skica, diagram, kresba, Technický výkres  Popis byl vytvořen automaticky

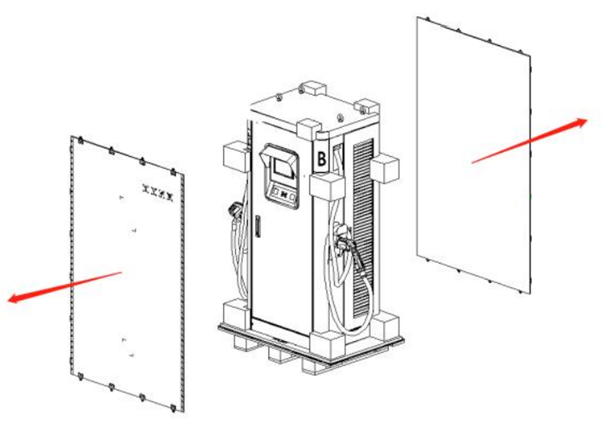

5.    Eemaldage esi- ja tagakaaned.


Obsah obrázku skica, kresba, diagram, Technický výkres  Popis byl vytvořen automaticky


6.    Eemaldage kapi ümbert pakitud kile.

7.    Eemaldage kapi pealt PE-kilekott.

8.    Eemaldage kapi ümbert EPE-pehmendusplokid.


Obsah obrázku skica, kresba, ilustrace, design  Popis byl vytvořen automaticky


4.5 Kaasasolevad komponendid


Pakend sisaldab järgmisi komponente:

  • Laadimisjaam
  • Tarvikud


5. Toote käsitlemine


5.1 Käsitlemine kahveltõstukiga


Morek DC180kW ja DC120kW  saab käsitseda kahveltõstukiga.


Obsah obrázku skica, diagram, kresba, design  Popis byl vytvořen automaticky


6. Ettevalmistus paigaldamiseks


Järgmised soovitused on mõeldud juhendina, mis aitab teil Morek DC180kW ja DC120kW laadimisjaama paigaldamiseks valmistuda.


6.1 Ettevaatusabinõud


Enne Morek DC180kW ja DC120kW laadimisjaama paigaldamist, hooldamist või kasutamist peate lugema ja järgima selle kasutusjuhendi alguses leheküljel 4 olevaid ohutusjuhiseid. Paigaldaja peab tagama, et laadimisjaam paigaldatakse vastavalt asjakohastele riigipõhistele standarditele ja kohalikele eeskirjadele.


6.2 Paigalduse planeerimine


Laadimisjaama paigaldamise maksimaalse töövoolu määramiseks arvutage olemasolev elektrikoormus.

  • Pingelanguse leidmiseks arvutage kaugus kohalikust toitekilbist laadimisjaamani. Kohalikud eeskirjad võivad kehtida ja sõltuvalt piirkonnast või riigist erineda.
  • Hankige kõik vajalikud load kohalikelt pädevatelt asutustelt.
  • PE-maandusühendusi ei tohi liita.
  • Juhtmete suuruste valimisel järgige kohalikke eeskirju, maksimaalset voolutugevust ja pingelangu.
  • Kasutage õigeid töövahendeid ning tagage piisavad kaitsemeetmed.
  • Veenduge, et laadimisjaama paigaldamise kohas oleks hea mobiilside levi.
  • Valmistage paigaldusalad ette õigete toite- ja andmesidekaablitega.
  • Valmistage ülesvoolu elektrikilp ette vastavalt kohalikele eeskirjadele ja Moreki soovitustele.


Etherneti võrk


Mitme Morek DC180kW ja DC120kW ühendamiseks  laadimisjaama (võrgu jagamiseks) paigaldamiseks on vaja Etherneti võrku.


6.3 Valige asukoht


Laadija on mõeldud kasutamiseks nii sise- kui ka välistingimustes.

Paigutage laadimisjaam võimaluse korral keskkonda, kus see ei puutu kokku otsese päikesevalgusega ja ei ole ohustatud välistest kahjustustest.

Laadija on ette nähtud paigaldamiseks piiranguteta alal.


Obsah obrázku kruh, skica, bílé, symbol  Popis byl vytvořen automaticky

Märkus:

Karmide ilmastikutingimustega kohtades (kõrged temperatuurid, lumi, tugev päike jne) on soovitatav tagada täiendav kaitse, näiteks varikatuse või katusekaitse.


6.4 Parkimiskoha paigutus

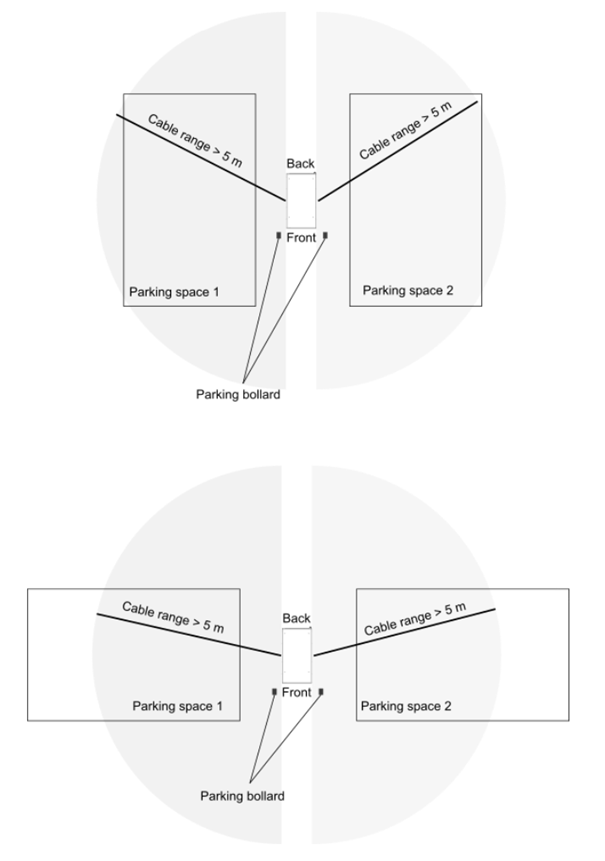

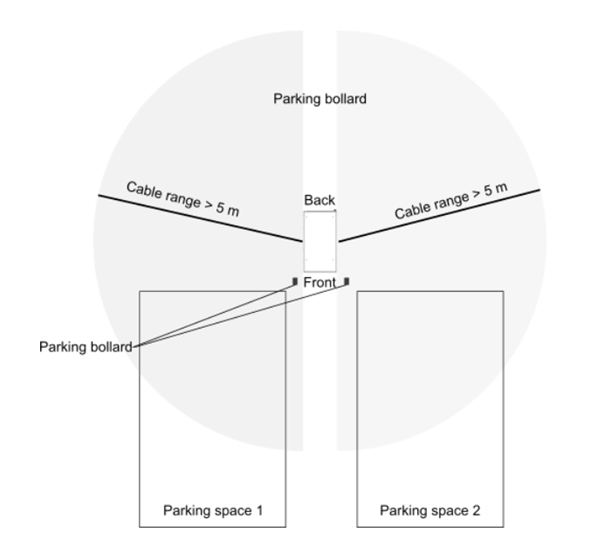

Maksimaalse kaablipikkuse saavutamiseks on soovitatav paigutada Morek DC180kW ja DC120kW moodulid allpool kirjeldatud viisil.


Obsah obrázku kruh, skica, bílé, symbol  Popis byl vytvořen automatickyMärkus:

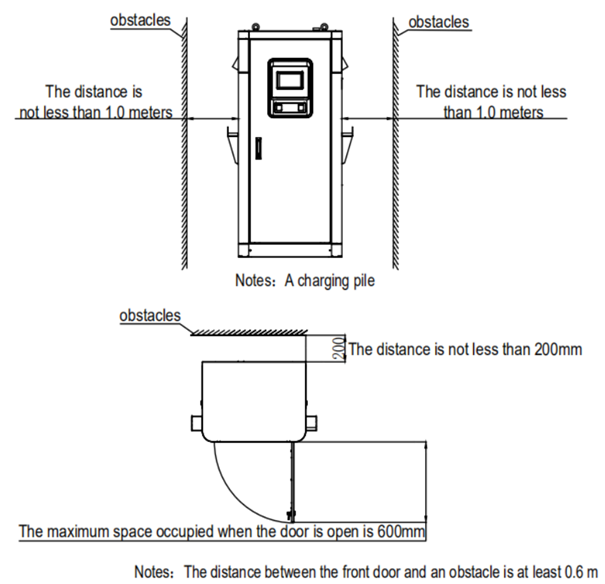

  • Jätke laadimisjaama ette piisavalt vaba ruumi, et kasutajad saaksid puuteekraani ja muude liidestega ohutult ja mugavalt suhelda.
  • Pistiku ligipääsetavuse tagamiseks jätke laadija mõlemale küljele vähemalt 600 mm.


Obsah obrázku diagram, řada/pruh, Technický výkres, skica  Popis byl vytvořen automaticky

Obsah obrázku diagram, text, řada/pruh, kruh  Popis byl vytvořen automaticky



Obsah obrázku kruh, skica, bílé, symbol  Popis byl vytvořen automaticky

Märkus:

Pollarid ei tohiks segada laadija ümbruse liikumisruumi.


6.5 Jahutus

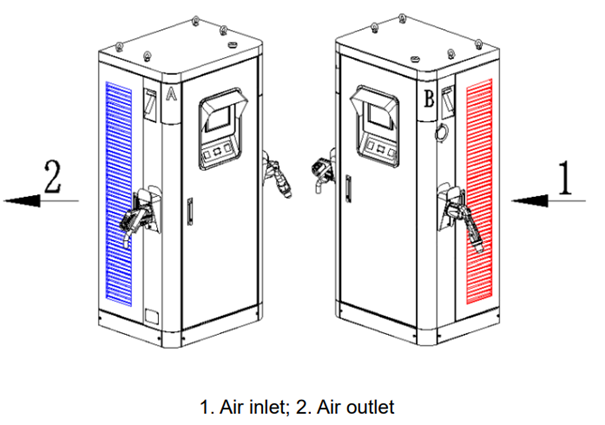

Õhu sisselaskeava asub kapi paremal uksel ja õhu väljalaskeava asub kapi vasakul uksel.


Obsah obrázku skica, kresba, ilustrace, zapalovač  Popis byl vytvořen automaticky


6.6 Kliirens


Obsah obrázku text, diagram, skica, Technický výkres  Popis byl vytvořen automaticky


6.7 Vundamendid


Vundamentide puhul järgige järgmisi reegleid:

  • Vundamendi rajamine tuleb teostada vastavalt kohalikele eeskirjadele.
  • Betooni omadused tuleb arvutada laadimisjaama tehniliste andmete põhjal.
  • Betoon peab olema külmakindel.
  • Vundamendi paksus tuleb arvutada vastavalt süsteemi kaalule ja paigalduskohale. 23 / 48
  • Vundament peab olema tasane ja loodis.
  • Kalda kõrvalekalle vasakule/paremale või ette/taha võib põhjustada vee sissevoolu ja kahjustada laadimisjaama.
  • Vundamendid peavad olema maa all.
  • Laadija tuleb paigaldada maapinnale.


6.8 Paigaldusplaan

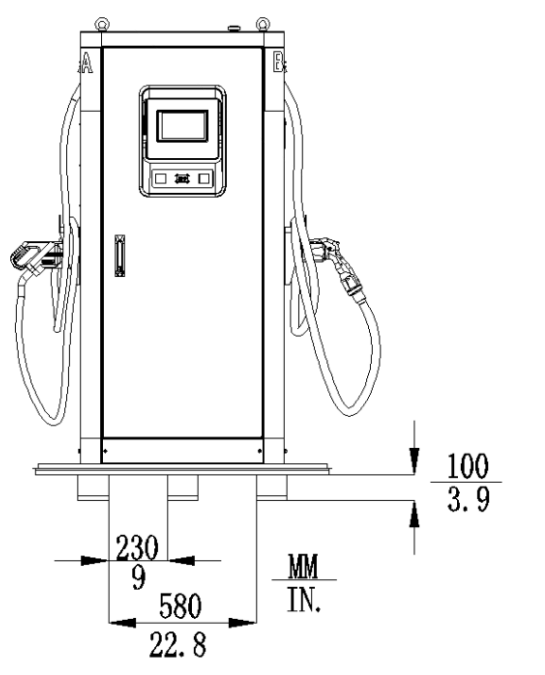

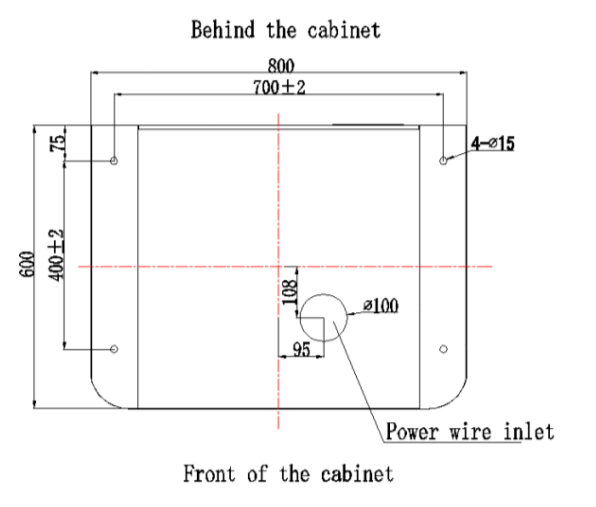

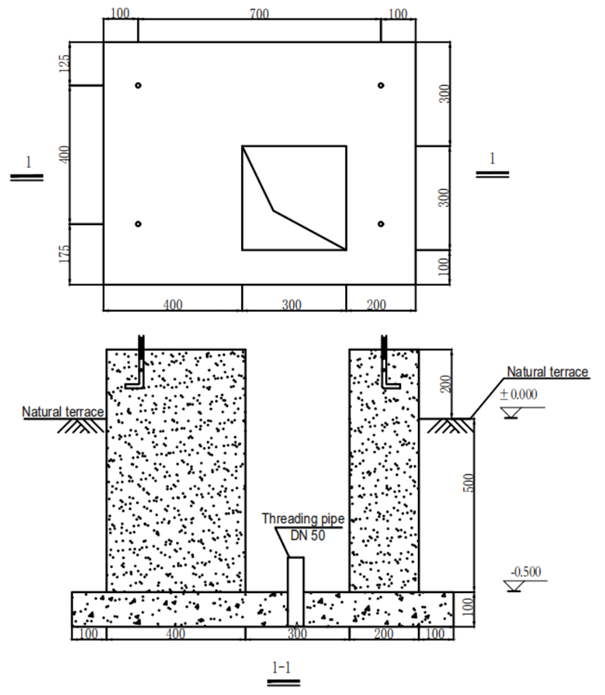

Valmistage vundamendid ette vastavalt allolevale skeemile:


Obsah obrázku diagram, Technický výkres, Plán, skica  Popis byl vytvořen automaticky


Obsah obrázku diagram, text, řada/pruh, Technický výkres  Popis byl vytvořen automaticky


6.9 Toitekaablite vedamine


Valmistage kaabel ette ja kasutage ainult standardiseeritud kaablit. Vahelduvvoolu kaabli puhul soovitame kasutada kaabli suurust 3*95+2*50mm²  DC120kW puhul ja 3*185+2*95mm²DC180kW puhul. Vahelduvvoolu kaabli suurus sõltub süsteemi konfiguratsioonist ja kohalikest eeskirjadest. Lisateabe saamiseks vaadake elektripaigaldise jooniseid või pidage nõu elektriinseneriga.


Obsah obrázku kruh, skica, bílé, symbol  Popis byl vytvořen automaticky

Märkus:

Adaptereid või konverteerimisadaptereid ei tohi kasutada. Juhtmete pikenduskomplekte ei tohi kasutada.


6.10 Kaitse elektrilöögi ja lühise eest


Kaitse elektrilöögi eest


Laadimisjaam sisaldab järgmisi elektrilöögi eest kaitsvaid seadmeid:

  • IMD (isolatsiooni jälgimisseade) igas CCS2 väljundis
  • Liigpingekaitse
  • MCB vahelduvvoolu sisendi jaoks
  • RCD (rikkevoolukaitse) 12 Vdc toiteallikal


Järgmine seade ei kuulu seadme komplekti ja see tuleb paigaldada ülesvoolu jaotuskilpi:

  • Järgige kohalikke eeskirju, maksimaalset voolutugevust ja pingelangust, et valida seade ülesvoolu jaotuskilbis elektrilöögi vastu.


Lühisvoolu kaitse


Laadimisjaam sisaldab järgmisi lühise eest kaitsvaid seadmeid:

  • CCS2 pistikupesa on kaitstud kaitsme abil.


6.11 Elektrilised nõuded


6.11.1 Nõuded ülesvoolule


Laadimisjaam


Elektriühendused peab teostama professionaalne elektrik vastavalt kohalikele eeskirjadele.

Laadimisjaam peab olema ühendatud elektrivõrguga, millel on järgmised omadused:

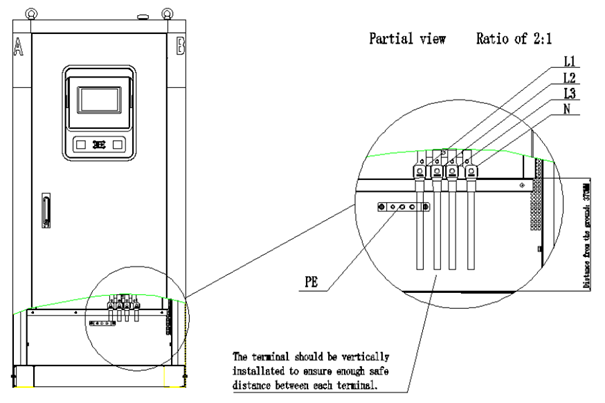

  • 3 faasi (3P + PE +N*) (*Vahelduvvoolu pistikupesa korral on vajalik neutraaljuhe).
  •  400 Vac +/- 10%
  • 50/60 Hz

Pealüliti lahklüliti, mis asub laadija toiteallikast ülesvoolu, peab olema paigaldaja poolt hinnatud.

Vt kohalikke eeskirju, maksimaalset voolu ja pingelangust, et valida ülesvoolu kaitse.


Obsah obrázku kruh, skica, bílé, symbol  Popis byl vytvořen automaticky

Märkus:

Nõutav on vähemalt 30 mA tüüpi A RCD.


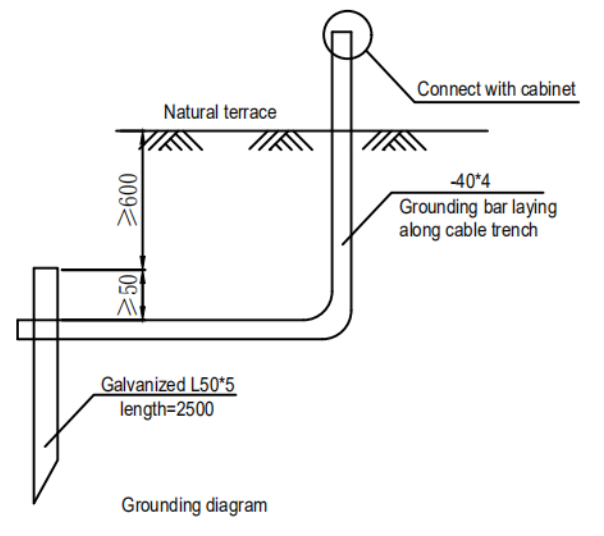

6.11.2 Maandusjuhised


Järgige järgmisi maandusjuhiseid:

  • Maandustakistus peab olema alla 20 oomi kuivades tingimustes, kus laadimisjaam on paigaldatud.


7. Paigaldage Morek DC180kW & DC120kW


7.1 Käitlemine

HOIATUS:

  • Transportige laadijat alati püstises asendis.
  • Ärge käsitsege laadijat, kui see on toiteallikaga ühendatud.
  • Ärge kasutage kraanatüüpi tõstukit, mis ei suuda laadija kaalu kanda.
  • Laadija raskuskese on kõrgel, olge käsitsemisel ettevaatlik.
  • Ärge asetage kätt laadija alla ega külgmiste avade kaudu aluse sisse.
  • Laadija peab olema ümberkukkumise eest kaitstud. See kaitse peab säilima kuni lõpliku paigaldamiseni.


7.2 Avage Morek DC180kW & DC120kW uks


ETTEVAATUST:

Ukse avamisel järgige ukseluku kõrval olevat juhendit.

Selle juhise eiramine põhjustab tootele nähtavaid kahjustusi.


Tööriist: Uksevõti


Leidke käepide:


Obsah obrázku skica, kresba, diagram, design  Popis byl vytvořen automaticky


Avage uks


1. Kasutage võtit luku avamiseks.

2. Tõmmake käepide välja.

3.    Keerake käepidet päripäeva.

4.    Avage uks.


Obsah obrázku kovové předměty, zámek  Popis byl vytvořen automaticky


7.3 Eemaldage vasak ja parem sokkel ning puidust kaubaalus


Tööriist: ristpeaga kruvikeeraja


1. Leidke vasak ja parem alusplaat.


Obsah obrázku skica, ilustrace, design  Popis byl vytvořen automaticky

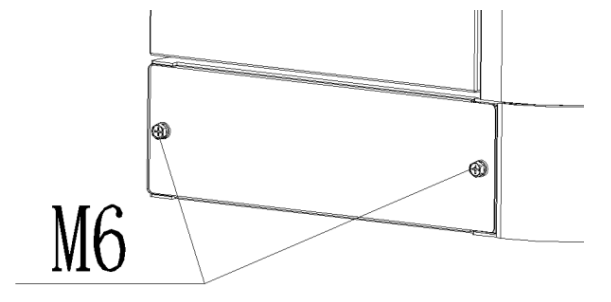

2.    Keerake mõlemalt küljelt lahti 2 M6 mutrit.


Obsah obrázku skica, řada/pruh, kresba, diagram  Popis byl vytvořen automaticky


3.    Eemaldage vasak ja parem sokkel.


Obsah obrázku skica, kresba, ilustrace, design  Popis byl vytvořen automaticky


4.    Eemaldage mõlemalt poolt 4 M12 mutrit (mis kinnitavad puidust kaubaalust) ja vahetükid.


Obsah obrázku skica, design, kresba, diagram  Popis byl vytvořen automaticky


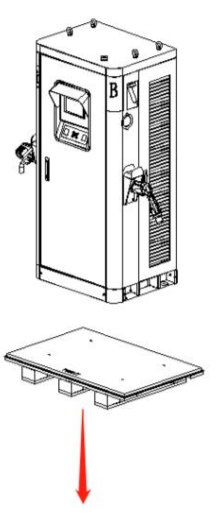

5. Eemaldage puidust kaubaalus.

Obsah obrázku skica, kresba, ilustrace, design  Popis byl vytvořen automaticky


7.4 Paigutamine


Kui paigaldusala on ette valmistatud, saate laadimisjaama paigaldada ja ühendada.

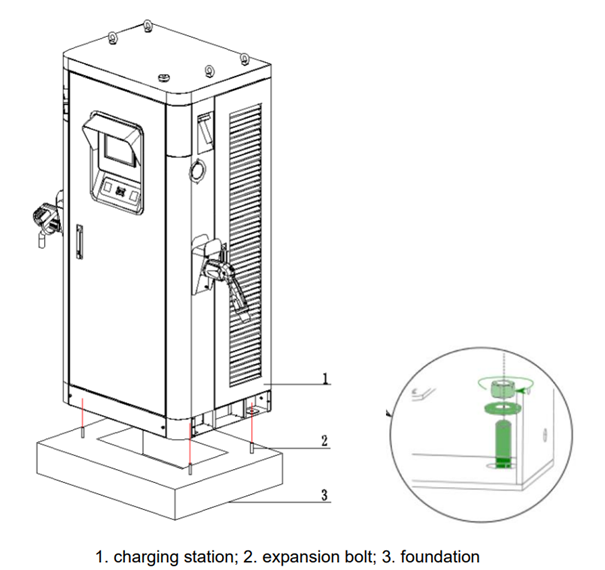

1.    Laadimisjaama tõstmiseks ja töödeldud vundamendile asetamiseks kasutage kraanat, veenduge, et laadimisjaamal olev φ15 kinnitusava oleks joondatud vundamendil oleva M12 paisumispoldiga ja pingutage seda mutrivõtmega.

Obsah obrázku text, diagram, řada/pruh, Paralelní  Popis byl vytvořen automaticky

2.    Pärast kapi paigaldamist raputage kappi eri suundadest ja te ei tohiks tunda ilmset lõtvust ega rappumist.

Obsah obrázku text, skica, kresba, ilustrace  Popis byl vytvořen automaticky

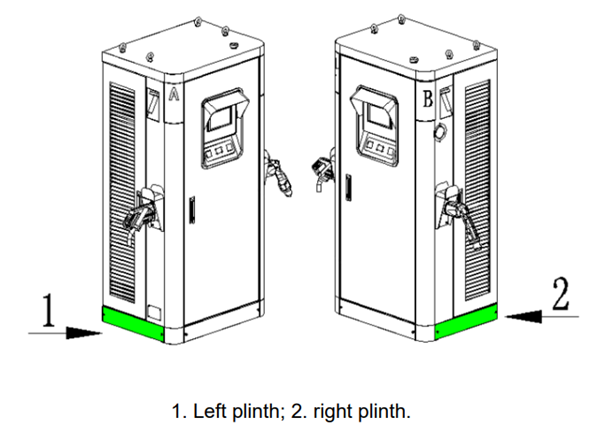

3.    Paigaldage vasak ja parem sokkel laadimisjaama põhja.

Obsah obrázku skica, kresba, ilustrace, design  Popis byl vytvořen automaticky


7.5 Eemaldage alumine plastkate


Tööriist: ristpeaga kruvikeeraja

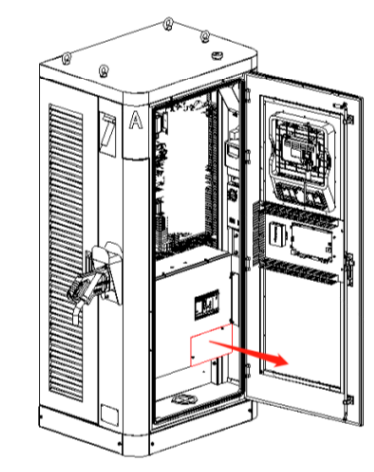

1. Otsige üles alumine plastkate.

Obsah obrázku skica, ilustrace  Popis byl vytvořen automaticky

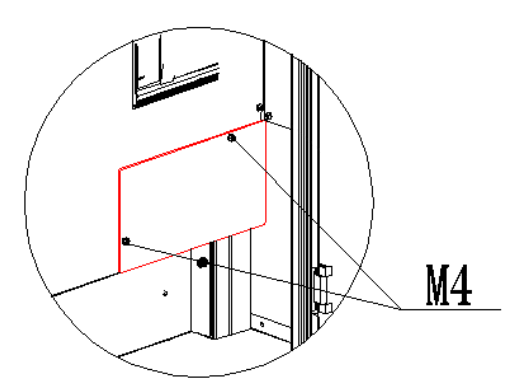

2.    Keerake lahti 3 M4 mutrit, mis hoiavad plastkatet kinni.

Obsah obrázku skica, diagram, řada/pruh, kresba  Popis byl vytvořen automaticky


3.    Eemaldage plastkate


Obsah obrázku skica, ilustrace  Popis byl vytvořen automaticky


7.6 Elektriühendused


Kaabli ühendus


1. Avage esiuks.

2.    Viige pinge all olevad liinid, neutraaljuhe ja maandusjuhe väljastpoolt sissepoole läbi kaitsvate avade seadmekapi põhjas.

3.    Ühendage maandusjuhe PE-ribaga. Ühendage 3 faasijuhet ja 1 neutraaljuhe kruvidega L1\L2\L3\N. Järgige allpool toodud juhiseid.

4.    Tihendage kaitsvad augud, et vältida võõraste ainete sisenemist, kasutades tulekindlat muda.



Obsah obrázku diagram, Technický výkres, text, Plán  Popis byl vytvořen automaticky


8. Kasutuselevõtt


Obsah obrázku řada/pruh, trojúhelník  Popis byl vytvořen automaticky

OHT:

Elektrilöögi oht.

Enne kasutuselevõttu või hooldust lülitage toide välja peakaitselülitist ja vahelduvvoolutoitesüsteemi kaitselüliti (MCB) välja.


8.1 Toimingud enne toite sisselülitamist


Kasutamise ajal pöörake tähelepanu kõrgepingeohule, et vältida isiku- ja varakahjustusi. Süsteem peab olema enne sisselülitamist hästi maandatud. Enne kasutuselevõttu tuleb teostada paigalduskontroll. Veenduge, et vahelduvvoolu sisendi pealüliti Q1 ja kaitselülitid Q3 on lahti ühendatud ja et laadimispüstoli pea on kapi korpusel, ning veenduge, et kõik seadmed on paigaldatud oma kohale.


8.2 Ettevalmistused sisselülitamiseks


1.    Veenduge, et laadimissüsteemi ülesvoolu toitelüliti on lahti ühendatud.

2.    Kasutage multimeetrit, et veenduda, et vahelduvvoolu sisendi L1\L2\L3\N\PE vahel pole lühist.

3.    Mõõtke multimeetriga ja veenduge, et kahe laadimispüstoli pea DC+\DC- \PE vahel ei oleks lühist.

4.    Lülitage süsteemi ülesvoolu toitelüliti sisse.

5.    Mõõtke multimeetriga, kas laadimissüsteemi kapi kolmefaasilise sisendtoitepinge on süsteemi lubatud tööpinge vahemikus (323 V ~ 460 V).


8.3 Laadimisjaama sisselülitamine


1.    Ühendage laadimissüsteemi vahelduvvoolu sisendi üldine MCB Q1.

2.    Ühendage kaitselülitid Q3 ja Q4 ning sulgege esiuks.

3.    2s pärast süsteemi enesekontrolli läbimist tõmbab süsteem automaatselt vahelduvvoolu sisendkontaktori sisse ja toitemoodul on elektrifitseeritud.


9. Morek DC180kW & DC120kW kasutamine


Laadijat saavad kasutada tavalised inimesed (ei vaja erikvalifikatsiooni ega koolitust).

Laadimisjaama omanik peab kliendile edastama kogu protseduuride, turvalisuse ja hoiatustega seotud teabe.


Tarkvara arenduse tõttu võivad mõned kasutajaliidese elemendid muutuda. Ajakohastatud kasutus- ja konfiguratsioonijuhiseid leiate DC-laadija kasutajaliidese juhendist.


HOIATUS:

  • Ärge kasutage laadimisjaama, kui see on füüsiliselt kahjustatud või kui laadimiskaabel on pragude, liigse kulumise või muude nähtavate kahjustustega. Kui kahtlustate, et laadimisjaam on kahjustatud, võtke ühendust Moreki või edasimüüjaga.
  • Ärge suunake laadimisjaamale ega selle poole tugevat veejuga. Ärge kunagi käsitsege seda märgade kätega. Ärge pange EV laadimise pistikut mis tahes vedelikku.
  • Ärge pange sõrmi ega muid esemeid laadimisavasse ega pistikupessa.
  • Enne laadimist lugege Moreki laadimisjaamaga kaasas olevaid kasutusjuhiseid ja oma elektrisõiduki kasutusjuhendit.
  • Veenduge, et laadimiskaabel ei saaks kahjustada (murduda, kinni kiiluda või üle sõita) ja et pistikud ei puutuks kokku soojusallikate, mustuse ega veega.
  • Kui kaabel on laadimisjaamaga ühendatud, ärge jätke kaablit põrandale lebama.


10. Kasutuselt kõrvaldamine


Eemaldage laadimisjaam ja utiliseerige see vastavalt kohalikele jäätmekäitluseeskirjadele.


Obsah obrázku řada/pruh, trojúhelník  Popis byl vytvořen automaticky

OHT:

Elektrilöögi oht:

Enne laadimisjaama eemaldamist lülitage toitekilbist välja kogu toide. Kinnitage toiteallikas ja pange üles hoiatussildid, et vältida juhuslikku voolu sisselülitamist.


Morek DC 120KW ja DC 182kW laadimisjaama eemaldamiseks järgige ülaltoodud paigaldusjuhiseid vastupidises järjekorras.

Kõrvaldage laadimisjaam vastutustundlikul viisil.


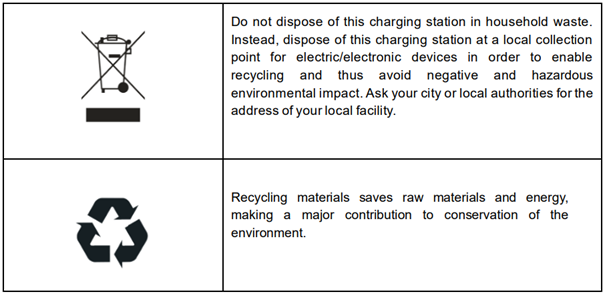

Obsah obrázku text, snímek obrazovky  Popis byl vytvořen automaticky


11. Ennetav hooldus



Laadija ohutuks tööks ja kasutajatele pideva ning piisava teenindustaseme tagamiseks on vajalik seadmete regulaarne hooldus ja kontroll.

Lisaks neile regulaarsetele hooldustöödele tuleb rikke või kahtlustatava rikke korral teostada korrigeeriv hooldustöö.



Allpool on soovitatav ennetava hoolduse plaan. Allpool on esitatud soovitatav ennetava hoolduse kava. Kui töökeskkond on karm (nt liivane keskkond, tolmune keskkond jne), lühendage hooldustsüklit vastavalt vajadusele.


Üksus

Ajavahemik

Tegevus

Õhu sisselaskefilter

Iga kuu

Puhasta

Jahutusventilaator

Iga 6 kuu tagant

Kontrollige ja parandage / asendage, kui see on kahjustatud

Toitemooduli ventilaator

Iga 6 kuu tagant

Kontrollige ja parandage / asendage, kui see on kahjustatud

Toitemoodul

Iga 6 kuu tagant

Kontrollige ja parandage / asendage, kui see on kahjustatud

Laadimiskaabel

Iga 6 kuu tagant

Kontrollige ja parandage / asendage, kui see on kahjustatud

Laadimiskorpuse välimus

Iga 6 kuu tagant

Kontrollige ja parandage / asendage, kui see on kahjustatud

Peamine juhtpaneel

Iga 6 kuu tagant

Kontrollige ja parandage / asendage, kui see on kahjustatud

Ekraani juhtpaneel

Iga 6 kuu tagant

Kontrollige ja parandage / asendage, kui see on kahjustatud

Hädaseiskamislüliti

Iga 6 kuu tagant

Kontrollige ja parandage / asendage, kui see on kahjustatud

Ekraan

Iga 6 kuu tagant

Kontrollige ja parandage / asendage, kui see on kahjustatud


Õnnetuste käsitlemine



Katastroofiliste õnnetuste hulka kuuluvad laadimisseadmete rikkeid, mis on põhjustatud välgulöökidest, üleujutustest, maavärinatest, tulekahjudest ja muudest katastroofidest. Ohutust tõsiselt mõjutada võivate katastroofide puhul peaks prioriteediks olema ennetamine. Samal ajal peaksid laadimisjaamal olema vastumeetmed ning vastavad tööjõu- ja materiaalsed ressursid nende katastroofidega toimetulekuks ning hädaolukordade ohjamise eeskirjad ja suurõnnetuste remondiprotseduurid.



Kui laadimisseade on veega kaetud, on soovitatav lahti ühendada kõik laadimisjaama sees olevad lülitid ja laadimisjaama ülesvoolu toitelüliti, et tagada töötajate ohutus ja vältida elektrilööki. Kadude vähendamiseks saab toitemooduli välja tõmmata.


Viga

Analüüsi

Veaotsing

Vahelduvvoolu kontaktor ei rakendu

Vajutati hädaseiskamisnuppu

Pöörake ja lähtestage hädaseiskamisnupp

Seiresüsteem tuvastas süsteemis rikke ja sundis selle lahti ühendama

Süsteemi vea väljaselgitamine

Välisvalgustus on välja lülitatud

Valgustuse kontrolleri rike

Vahetage valgusti kontroller

SOC-ekraan ei kuva pilti või kuvab seda ebanormaalselt

SOC-ekraani tõrge

Vaheta SOC-komplekt välja


 Laadimist ei saa alustada

Laadimismooduli sisend- ja väljundklemmid ei ole ühendatud

Sisestage laadimismoodul oma kohale

Laadimispüstol pole sõidukiga ühendatud

Ühendage laadimiskaabel sõidukiga ja seejärel käivitage

Laadija uks ei ole suletud

Taaskäivitage pärast laadija ukse sulgemist

Laadimispinge mittevastavus

Palun kontrollige, kas aku laadimisvajaduse pinge vastab laadimisjaama maksimaalsele väljundpingele

BMS abiallika pinge mittevastavus

Veenduge, et laadimisseadme BMS-i nõudluspinge vastab laadimisjaama väljundpingele.

Süsteemi viga

Kontrollige veakoodi teavet ja proovige pärast tõrkeotsingut uuesti

Kahjustatud laadimismoodul

Vahetage laadimismoodul välja

Laadimismoodulid laadimisjaamas puuduvad

Paigaldage laadimismoodul

Laadimismooduli vigane sidekaabel

Kontrollige laadimismooduli sidekaablit

Kahjustatud alalisvoolu väljundkontaktor

Alalisvoolu kontaktori väljavahetamine

Alalisvoolu sulavkaitse on rakendunud

Vahetage alalisvoolukaitse; kontrollige alalisvoolu väljundit lühise suhtes

Piksekaitse kahjustused

Liigpingepiiriku (SPD) väljavahetamine

SPD (liigpingepiiriku) rikke häiresignaal

Kontrollige, kas piksekaitse rikkehäire kaabel on korralikult ühendatud

Kahjustatud elektriarvesti

Vahetage arvesti välja

Seireüksuse rike

Vahetage seireseade välja

Pea- ja alamseadmete vaheline sidekaabel on vigane

Kontrollige, kas kahe seireüksuse vaheline sidekaabli ühendus on normaalne

Esiuks või vasak- ja parempoolne uks ei ole suletud

Kontrollige, kas viga kaob pärast esiukse või vasaku ja parema ukse sulgemist

Laadimispüstoli positiivse või negatiivse väljundi ja maanduse isolatsioon on vähenenud

Mõõtke multimeetriga, kas alalisvooluväljundi positiivse ja negatiivse pooluse vaheline takistus PE suhtes on suurem kui 40 K. Kui see on sellest väärtusest madalam, palun otsige tõrkeotsingut või vahetage laadimiskaabel välja.

Süsteemi jahutusventilaatori rike

Hooldage või asendage süsteemi jahutusventilaator

Süsteemi ülekuumenemise kaitse

Kontrollige, kas süsteemi õhu sisse- ja väljalaskeavad on blokeeritud



Obsah obrázku kruh, skica, bílé, symbol  Popis byl vytvořen automaticky

Märkus:

Kui laadimisseadme ülesvoolu trafo kõrgepinge jaotusvõrk katkestatakse, tuleks laadimisseadme MCCB Q1 viivitamatult lahti ühendada, et vältida pingelöökide tekitatud kahjustusi laadimisseadmele pärast ülesvoolu trafo kõrgepinge jaotusvõrgu taastamist. kahju. Palun oodake enne laadimisseadmete toiteallika taastamist, kuni ülesvoolu trafo kõrgepinge jaotus taastub.


-------------------------------------------------


Kui teil tekib mõni probleem või on küsimusi, palun esitage pilet.



Kas see artikkel oli kasulik?

See on suurepärane!

Täname sind tagasiside eest

Vabandust! Me ei saanud abiks olla

Täname sind tagasiside eest

Anna meile teada, kuidas me saaksime seda artiklit täiendada!

Vali vähemalt üks põhjustest
Nõutud CAPTCHA kinnitus.

Tagasiside saadetud

Me hindame sinu jõupingutusi ning proovime seda artiklit täiendada
